Leírás
A Fém potmétergomb 6 mm-es bordázott tengelyhez olyan mechanikus kezelőelem, amely potenciométer vagy forgó enkóder 6 mm-es bordázott tengelyére kerül. Nem tartalmaz elektronikát és önmagában nem szabályoz feszültséget, hangerőt vagy fényerőt – a mögötte lévő potmétert, enkódert vagy forgókapcsolót teszi kézzel kezelhetővé.

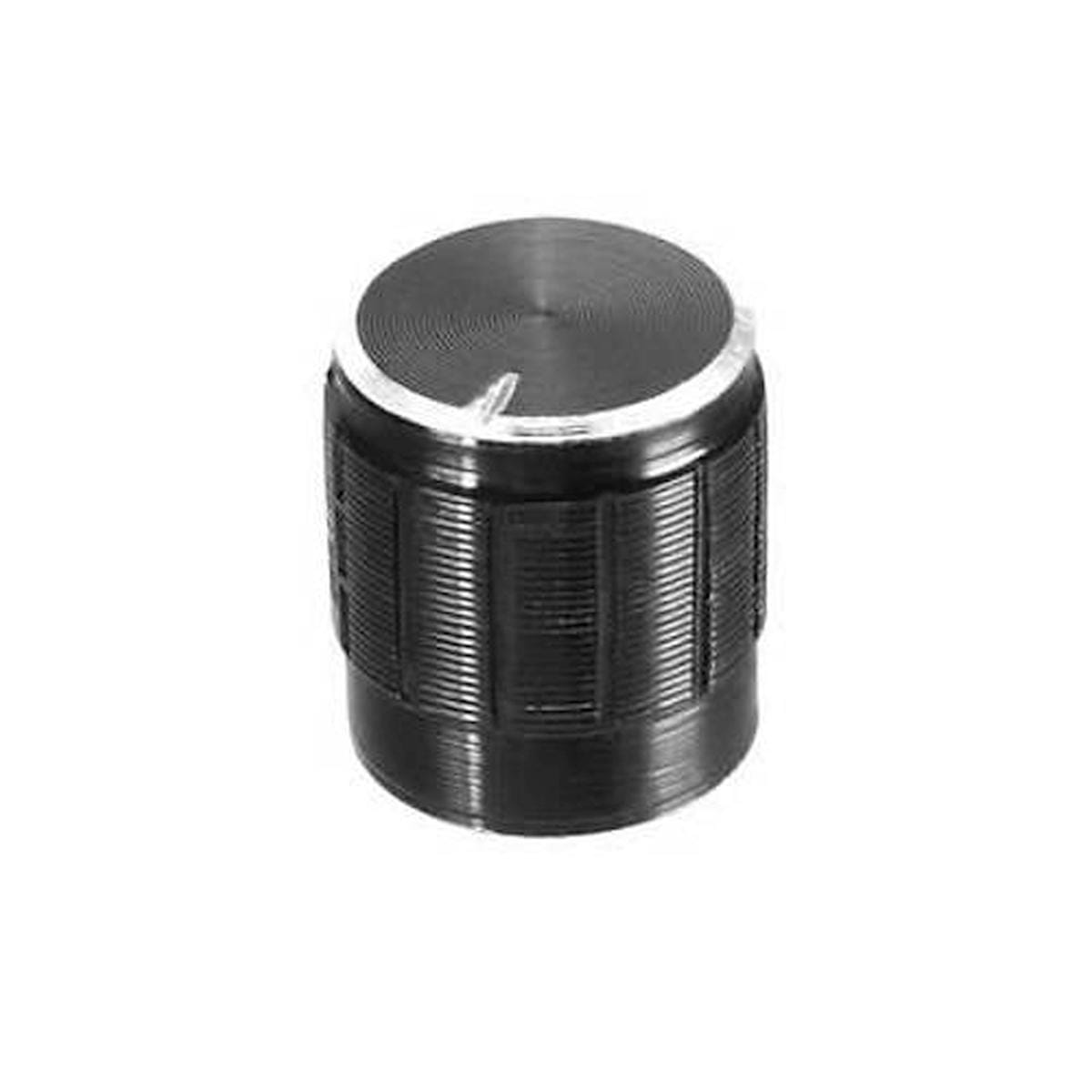

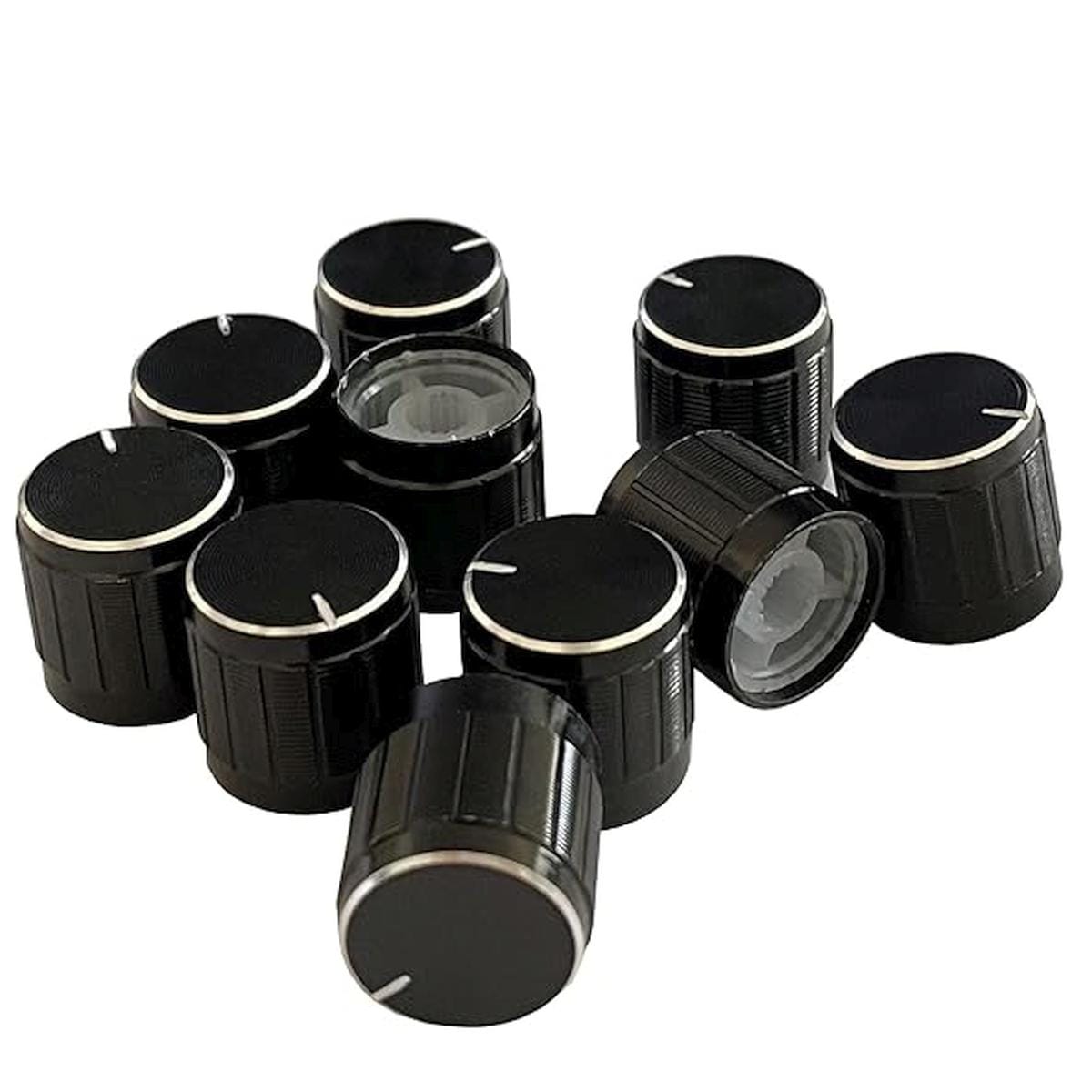

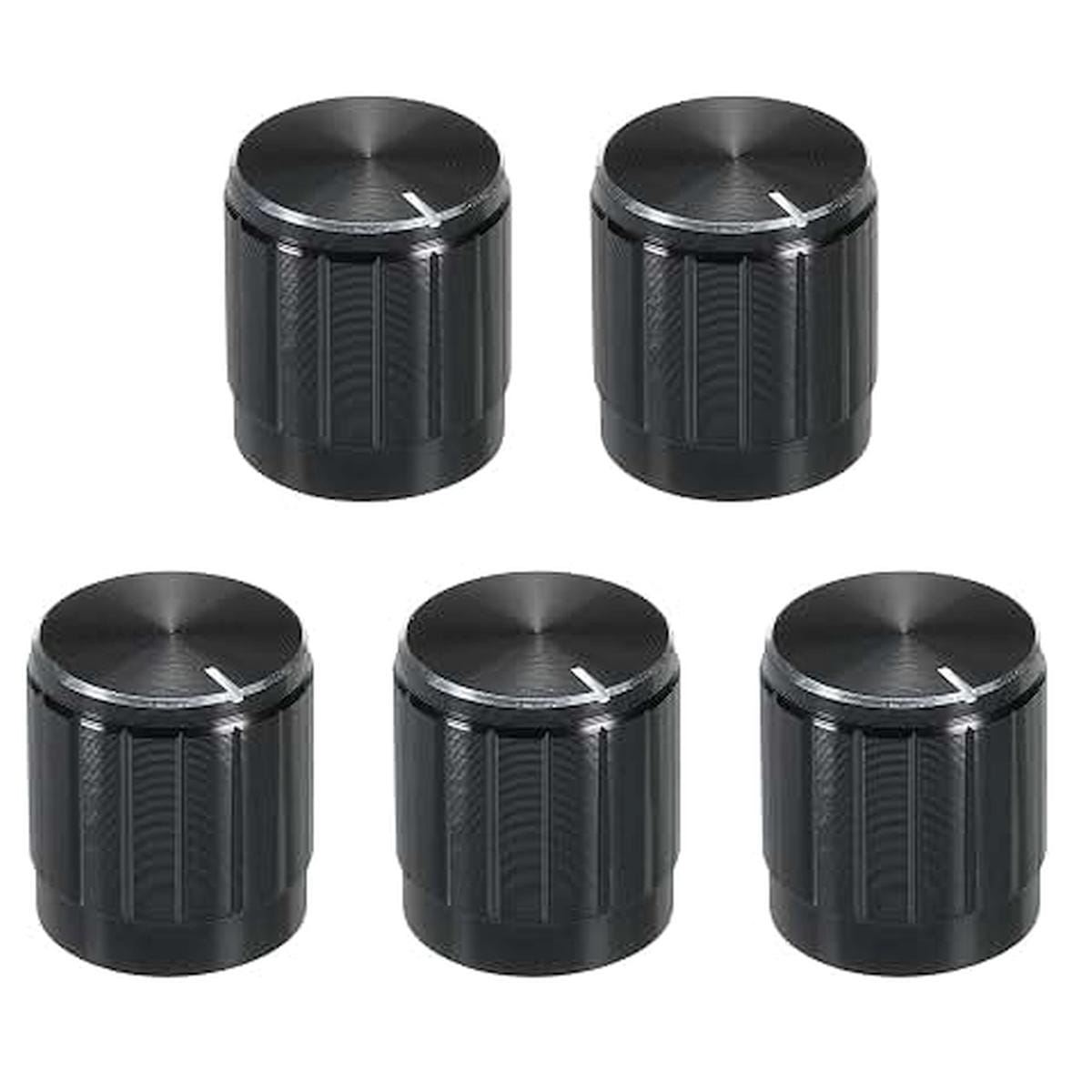

A választásnál nem az elektronikai paraméter az első kérdés, hanem a tengely mechanikája. Ennél a változatnál 6 mm-es bordázott tengely és a ~14 x 16 mm-es gombméret a fő paraméter. A fekete kezelőgomb alumíniumötvözet és műanyag elemekből épül fel, külső felülete recézett. A jelölés színe többféle.
A Fém potmétergomb 6 mm-es bordázott tengelyhez nem általános, minden tengelyre rátehető kupak. Sima, D alakú, 6,35 mm-es vagy más átmérőjű tengelyhez csak korlátozásokkal használható.
Hol?
Egy csupasz potméter- vagy enkódertengely elektronikailag működőképes lehet, kezelőfelületként viszont kényelmetlen. A Fém potmétergomb 6 mm-es bordázott tengelyhez a felhasználó keze és a forgó kezelőszerv tengelye közötti mechanikus kapcsolatot adja.
Egy mondatban: a Fém potmétergomb 6 mm-es bordázott tengelyhez egy fekete, fém borítású forgatógomb 6 mm-es bordázott potenciométer-, enkóder- vagy megfelelő forgókapcsoló-tengelyhez.
Így működik a gyakorlatban
A kezelőgomb közvetlenül a forgó alkatrész tengelyére kerül. Amikor a gombot elfordítod, ugyanazt a mechanikai elfordulást adod át a potenciométernek, enkódernek vagy forgókapcsolónak. Elektromos bekötése nincs, ezért tápfeszültség, logikai szint vagy kommunikációs protokoll nem tartozik hozzá.
A 14 x 16 mm-es méret kis kezelőpanelekhez is használható anélkül, hogy egy nagyméretű forgatógomb elfoglalná az előlap jelentős részét. A recézett külső felület kézzel biztosabban megfogható, mint egy sima hengeres felület.
Hol jön jól?
- Hangerő- vagy jelszintállító potenciométer kezelőgombjaként.
- Gitárpedál vagy más hangtechnikai kezelőfelület forgatógombjaként.
- Fényerő- és dimmerbeállító potenciométer kézi kezeléséhez.
- Forgó enkóderrel épített menü- és paraméterválasztó kezelőszervhez.
- Saját építésű műszer, tápegység, tesztpanel vagy vezérlődoboz előlapjára.
- Megfelelő 6 mm-es bordázott tengelyű forgókapcsoló kézi működtetéséhez.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| A tengely átmérője 6 mm? | Más tengelyátmérőn a gomb mechanikai illeszkedése nem megfelelő 6…5.5mm tengely-átmérő még kezelhető.. |
| A tengely bordázott kialakítású? | A Fém potmétergomb 6 mm-es bordázott tengelyhez ehhez a tengelyfelülethez van megadva. Bordázatlan esetben megcsúszhat. |
| Elfér a 14 x 16 mm-es gomb a panelen? | Szorosan egymás mellé tett kezelőszerveknél a gombok összeérhetnek. |
| A tengely és a kezelőszerv háza stabilan rögzített? | Felszereléskor a NYÁK vagy a forrasztási pontok felesleges mechanikai terhelést kaphatnak. |
| Elektromos bekötést keresel a gombon? | Nincs ilyen – az elektromos csatlakozás a mögötte lévő potenciométerhez, enkóderhez vagy kapcsolóhoz tartozik. |
Ezt nézd meg, mielőtt döntesz
A Fém potmétergomb 6 mm-es bordázott tengelyhez kiválasztásánál ezek a mechanikai adatok döntenek:
- Tengelyátmérő: 6 mm.
- Tengelyfelület: bordázott – recézett.
- Gombméret: 14 x 16 mm.
- Szín: fekete.
- Anyag: alumíniumötvözet + műanyag.
- Pozíciójelölés: milyen színű?
- Szükséges szabad tengelyhossz.
A 6 mm és 6,35 mm-es tengely nem ugyanaz a méret, ahogy a bordázott, sima és D alakú tengely sem ugyanaz a mechanikai csatlakozás.
Amikor nem ez lesz a jó megoldás
Ne ezt a változatot válaszd, ha
- a kezelőszerv tengelye nem 6 mm átmérőjű.
- a tengely kialakítása nem bordázott.
- a rendelkezésre álló helyen a 14 x 16 mm-es kezelőgomb nem fér el.
- nyomógombra vagy elektromos kapcsolóelemre van szükséged, mert ez mechanikus forgatógomb.
- Ne ebből indulj ki, ha 6,35 mm-es, sima vagy D alakú tengelyhez keresel rögzített kompatibilitású forgatógombot.
Egy apró tipp a gyakorlatból
A gomb felszerelésekor ne a panelt vagy a NYÁK-ot használd ellentartásnak. A potméter vagy enkóder házát mechanikailag megtámasztva kisebb erő jut a tengelyre, a forrasztásokra és a panelre. Ez különösen olyan enkódernél számít, amelyet csak a saját forrasztási pontjai tartanak a NYÁK-on.
Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Terméktípus: | Potenciométer- és enkóder-forgatógomb |
| Tengelyátmérő: | 6 mm |
| Tengelyfelület: | bordázott – recézett |

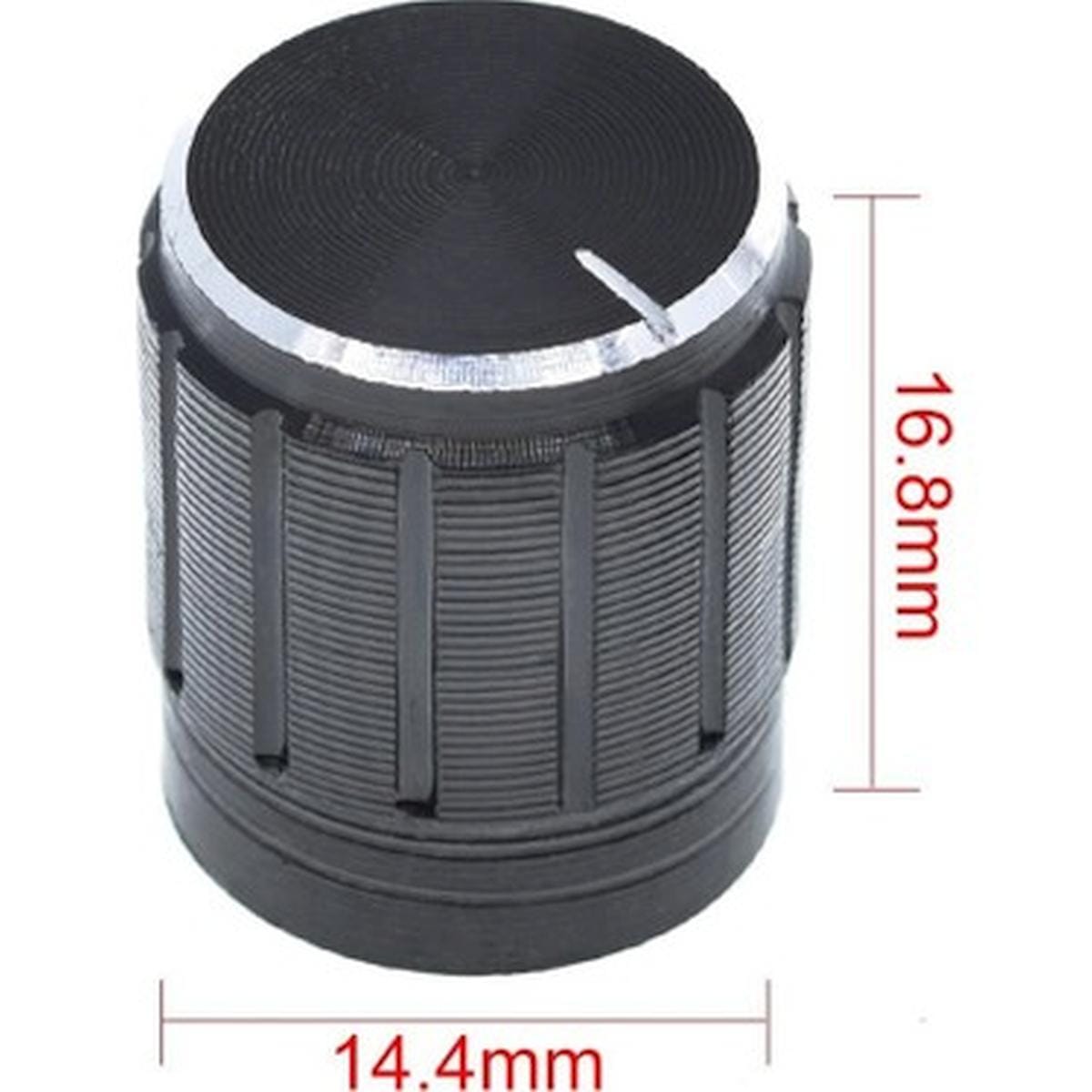

| Méret: | 14 x 16 mm |
| Szín: | fekete |
| Anyag: | alumíniumötvözet + műanyag |
| Külső felület: | recézett |
| Elektromos funkció: | nincs |
| Potenciométerhez használható: | igen |
| Forgó enkóderhez használható: | igen, megfelelő 6 mm-es bordázott tengelynél |
| Rögzítési mód: | furat, mechanikai feszülés |
Csomag
- 1x forgatógomb (szín kiválasztható)
