Leírás
A NTAG215 mini NFC kártya egy kisméretű, 13,56 MHz-es NFC adathordozó NXP NTAG215 chippel. Akkor kerül képbe, amikor NFC azonosítót, URL-t, rövid NDEF adatot vagy más kis adatmennyiséget szeretnél tárolni, de a normál bankkártya méret feleslegesen nagy.
A lényeg itt a méret és a chip együtt: 31 × 21 × 0,8 mm, NTAG215, 504 bájt felhasználható memória. A kártya passzív, vagyis nincs benne elem és külön tápellátást sem igényel – a működéshez szükséges energiát az NFC olvasó 13,56 MHz-es RF mezőjéből kapja.
Arduino, ESP32 vagy Raspberry Pi projektben nem közvetlenül a vezérlőhöz kapcsolódik. Kell hozzá megfelelő NFC író-olvasó, például PN532 alapú megoldás. Ha 125 kHz-es RFID rendszered van, vagy 504 bájtnál több adatot szeretnél helyben tárolni, másik tagot kell választani.
Hol használható?
A NTAG215 mini NFC kártya az NFC rendszer passzív adathordozó oldala. Az olvasó biztosítja az RF mezőt, a kártya pedig ezen keresztül kap energiát és kommunikál.
Ez azért fontos, mert önmagában nem kapcsolható Arduino vagy ESP32 lábaira. Mikrokontrolleres projektben az NFC olvasómodul végzi a rádiós kommunikációt, a vezérlő pedig az olvasómodult kezeli.
Egy mondatban: a NTAG215 mini NFC kártya egy passzív, 13,56 MHz-es NFC Forum Type 2 Tag, 504 bájt felhasználható memóriával, kis helyigényű NFC azonosítási és adattárolási feladatokhoz.
Így működik a gyakorlatban
Amikor a kártya megfelelő NFC olvasó közelébe kerül, az olvasó RF mezője működésbe hozza az NTAG215 chipet. Ezután megtörténhet az azonosító és a memóriatartalom kiolvasása, illetve az írható memóriaterület programozása.
A 504 bájtos felhasználható területre például NDEF rekord írható. Egy webes alkalmazásnál nem maga a weboldal kerül a kártyára, hanem annak címe. Ugyanez igaz más nagyobb tartalomra is: a tagon rövid adat vagy hivatkozás tárolható.
A kis méret akkor előny, amikor egy normál NFC kártyának egyszerűen nincs hely. Dobozba, készülék mellé, bemutatódarabra vagy kis projektbe könnyebb beilleszteni a 31 × 21 mm-es formátumot.
Milyen helyzetekben használható?
- NFC-képes eszközről megnyitható URL tárolására.
- Rövid NDEF szöveg vagy azonosító hordozására.
- Arduino vagy ESP32 alapú NFC projekthez megfelelő olvasómodullal.
- Eszközök, dobozok vagy bemutatódarabok azonosítására.
- Oktatási NFC írási és olvasási feladatokhoz.
- Digitális névjegy vagy kapcsolati hivatkozás tárolására.
- Olyan beépítéshez, ahol a hagyományos bankkártya méret túl nagy.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| 13,56 MHz-es NFC/ISO14443-A olvasót használsz? | 125 kHz-es RFID olvasóval a kártya nem kommunikál. |
| Az olvasó kezeli az NTAG215 típust? | A megfelelő chip- és protokolltámogatás szükséges az olvasáshoz és íráshoz. |
| Csak azonosítót olvasnál, vagy adatot is írnál? | NDEF és memóriaműveletekhez megfelelő szoftveres támogatás is kell. |
| Elég az 504 bájt felhasználható memória? | Nagyobb adattartalomhoz más memóriaméretű NFC tag szükséges. |
| Mikrokontrollerrel használod? | Arduino, ESP32 vagy Raspberry Pi mellé külön NFC író-olvasó szükséges. |
| Fémfelületre kerül? | Olvasás gyengül vagy megszűnik. |
| Meghatározott olvasási távolság szükséges? | A mini kivitel pontos olvasási távolsága: 0.5….4 cm |
Ezekre figyelj

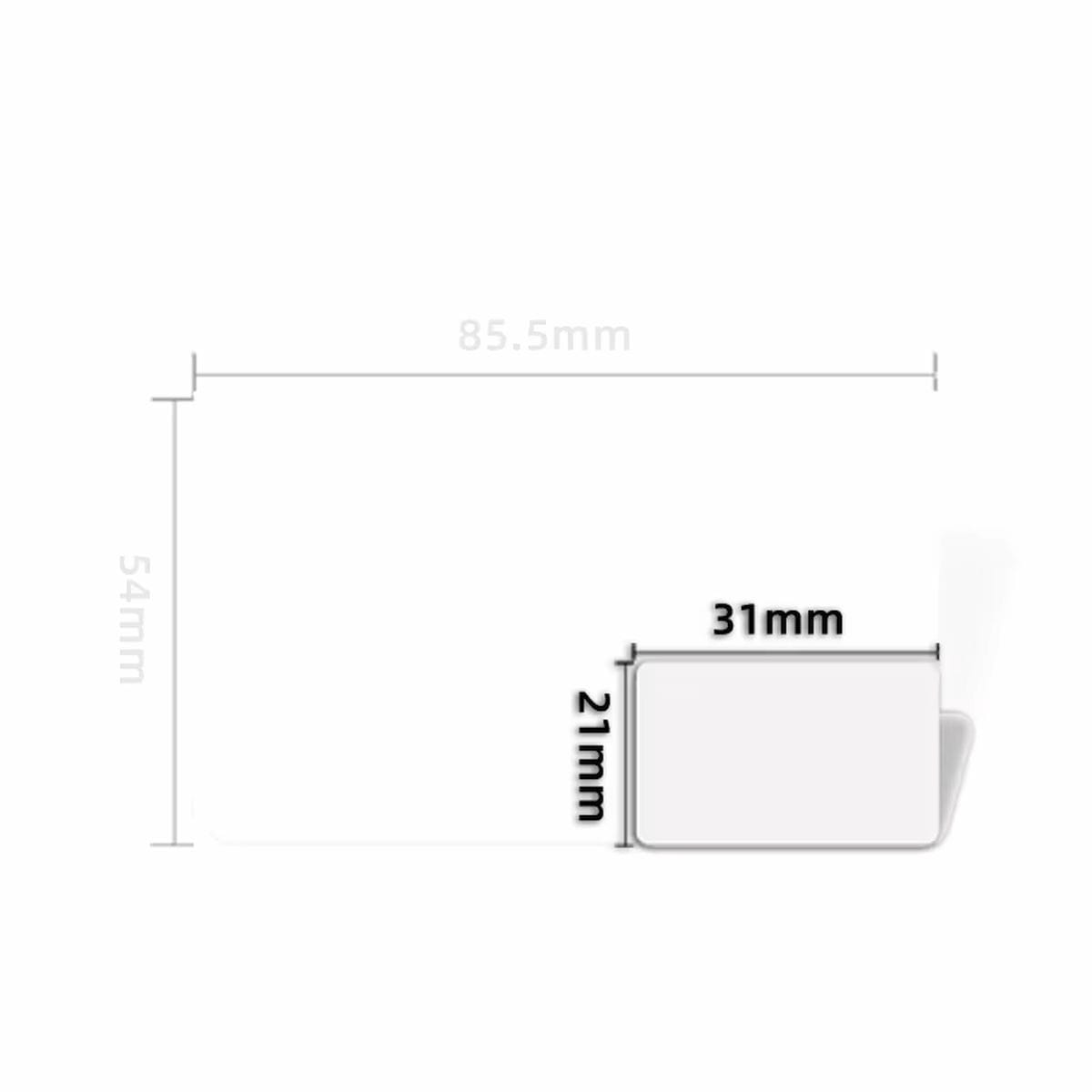

Ennél a változatnál először a méretet nézd. A 31 × 21 × 0,8 mm-es kivitel nem a szokásos bankkártya forma, hanem kifejezetten kis helyigényű megoldás.
A második adat az NTAG215 chip és annak 504 bájt felhasználható memóriája. Egy rövid URL, azonosító vagy kisebb NDEF rekord elfér rajta. Ha hosszabb tartalmat szeretnél közvetlenül a tag memóriájában tárolni, nagyobb memóriájú típust kell keresni.
A harmadik pont az olvasó. A NTAG215 mini NFC kártya 13,56 MHz-es NFC/ISO14443-A rendszerhez tartozik. A 125 kHz-es RFID olvasók teljesen más rendszerben dolgoznak.
Amikor nem ez lesz a jó megoldás
Ne ezt válaszd, ha
- a meglévő rendszered 125 kHz-es RFID kártyákat vagy kulcstartókat kezel.
- 504 bájtnál nagyobb felhasználható memóriára van szükséged.
- NFC író-olvasó helyett közvetlenül mikrokontrollerre köthető modult keresel.
- nagyobb fájlok, képek vagy dokumentumok helyi tárolására.
Egy részlet, amin sok múlhat
Az NFC-nél két dolgot szokás nagyon könnyen összekeverni.
Az egyik a 13,56 MHz-es NFC és a 125 kHz-es RFID. Attól még, hogy mindkettőt RFID-ként emlegetik, nem csereszabatosak. Ha az olvasó 125 kHz-es, az NTAG215 nem fog vele működni.
A másik a memória mérete. A 504 bájt elsőre kevésnek tűnhet, de egy egyszerű URL vagy rövid azonosító tárolásához nincs szükség kilobájtokra. A teljes weboldalt nem a kártyára írjuk – a tag csak a hozzá vezető címet tárolja.

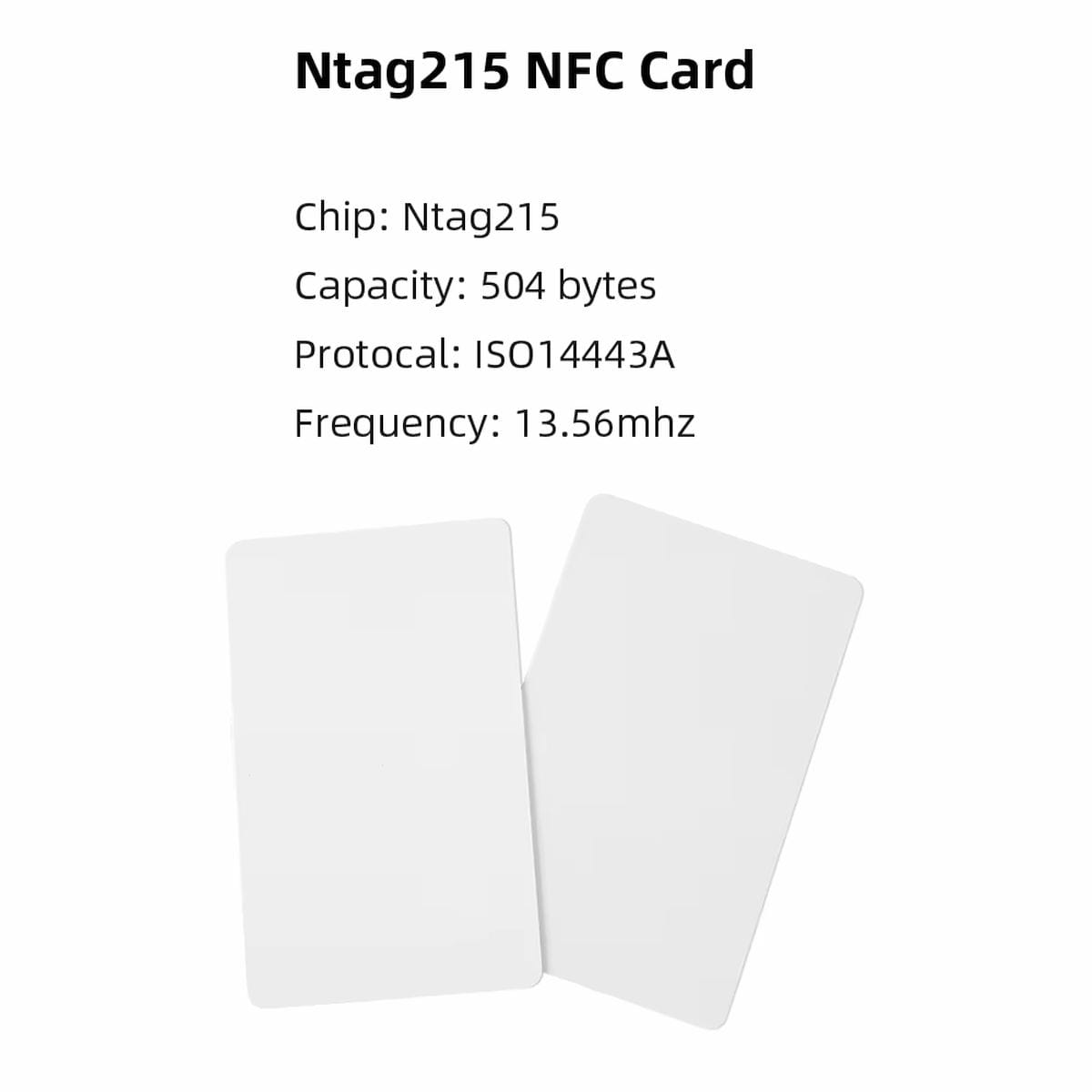

Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Chip: | NXP NTAG215 |
| Terméktípus: | mini NFC kártya |
| Mennyiség: | 1 db |
| Méret: | 31 × 21 × 0,8 mm |
| Működési frekvencia: | 13,56 MHz |
| NFC típus: | NFC Forum Type 2 Tag |
| Protokoll: | ISO/IEC 14443 Type A |
| Működés: | passzív, külső RF mezőből táplált |
| Írható/olvasható: | igen |
| Teljes memória: | 540 bájt |
| Felhasználható memória: | 504 bájt |
| UID: | 7 bájt |
| Adatátviteli sebesség: | ~106 kbit/s |
| Jelszavas védelem: | 32 bites |
| Írási ciklusszám: | 100 000 |
| Adatmegőrzési idő: | 10 év |
| Öntapadó kivitel: | nem |
| Fémfelületre használható: | nem |
Dokumentáció
- NTAG 213/215/216 gyártói termékoldal – NXP Semiconductors
- NTAG213/215/216 dokumentáció – NXP Documentation Portal
- Mifare RFID író/olvasó kapcsolódó termék – TavIR WebShop
Csomag
- 1 db NTAG215 mini NFC kártya
