NFC RFID kártya (ISO14443A-3A/UID, NTAG216)

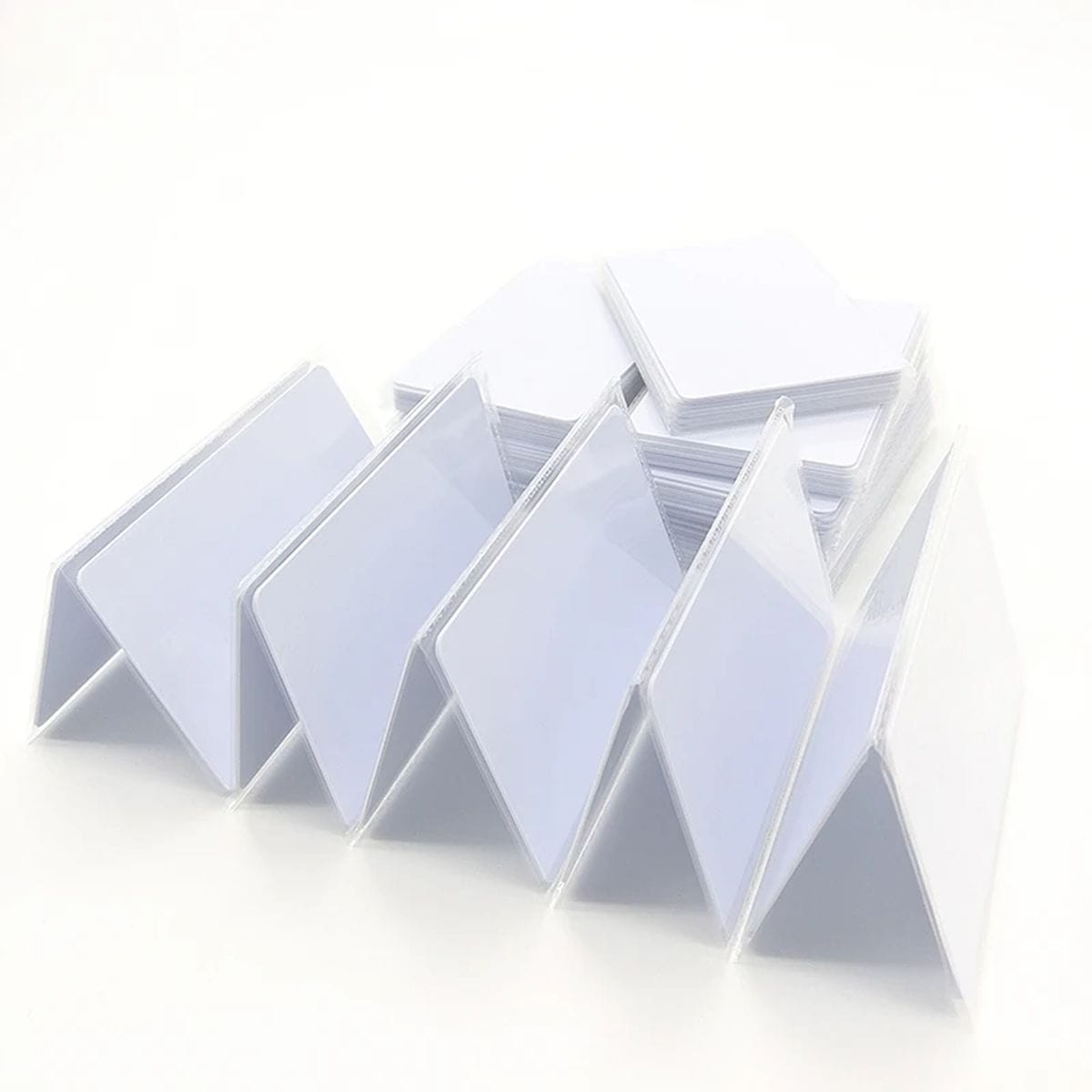

Egymásra csúsztatott fehér NFC RFID kártyák lekerekített sarkokkal, NTAG216 azonosítóhoz és rövid hatótávolságú beléptető rendszerhez.
Fehér, felirat nélküli NFC RFID kártyák átlapolva, ISO14443A NTAG216 kártya azonosítási és mikrokontrolleres tesztekhez.
Egymásra csúsztatott fehér NFC RFID kártyák lekerekített sarkokkal, NTAG216 azonosítóhoz és rövid hatótávolságú beléptető rendszerhez.

NFC RFID kártya (ISO14443A-3A/UID, NTAG216)

370Ft (291Ft+ÁFA)

NFC RFID kártya ISO14443A/NTAG216, 13,56 MHz-es NXP NTAG216 chippel, fix UID-val és 888 bájt felhasználói írható/olvasható memóriával. PN532 és Android NFC környezetben használható Type 2 Tag kártya.

70 készleten

Hozzáadás a kívánságlistához
Cikkszám: T89213 Kategória: Márka:
Cikkszám: T89213

Leírás

A NFC RFID kártya (ISO14443A-3A/UID, NTAG216) 13,56 MHz-es, írható/olvasható NFC kártya NXP NTAG216 chippel, fix UID-val és kártyaméretű PVC hordozóval. Akkor érdemes választani, ha NFC-s azonosítót, webcímet, rövid adatcsomagot, vCardot vagy saját mikrokontrolleres beléptetési azonosítót szeretnél tárolni egy szabványos, telefonról is olvasható kártyán.

A NFC RFID kártya (ISO14443A-3A/UID, NTAG216) a 13,56 MHz-es HF RFID/NFC világba tartozik. Nem 125 kHz-es “proximity” kártya, és nem MIFARE Classic 1K rendszerű kártya, hanem NFC Forum Type 2 Tag alapú NTAG216 kártya.

Gyakorlati oldalról ez azt jelenti, hogy PN532 jellegű NFC/RFID olvasóval, NFC-képes Android telefonnal és sok NFC író-olvasóval kezelhető. Arduino, ESP32 vagy Raspberry Pi projektben az UID alapján azonosítóként, NDEF tartalommal pedig adatot hordozó NFC kártyaként használható.

Azaz az NFC RFID kártya (ISO14443A-3A/UID, NTAG216) egy passzív, 13,56 MHz-es, NTAG216 chipes NFC kártya nagyobb felhasználói memóriával, fix UID-val és telefonos NFC olvasáshoz is használható Type 2 Tag felépítéssel.

Működés és beépítés

A kártya nem tartalmaz elemet, az olvasó RF mezője látja el energiával. Amikor a kártya a megfelelő 13,56 MHz-es olvasó közelébe kerül, az olvasó kiolvassa az UID-t, illetve ha van rajta NDEF tartalom, akkor a tárolt adatot is.

Mikrokontrolleres rendszerben kétféle tipikus használat van. Az egyik az UID-alapú azonosítás: a program csak azt nézi, hogy a kártya fix azonosítója szerepel-e az engedélyezett listában. A másik az NDEF-alapú használat: a kártyára webcím, rövid szöveg, kapcsolatadat vagy alkalmazás által értelmezett adat kerül.

A beépítésnél nem maga a kártya igényel forrasztást, hanem az olvasómodul illesztése számít. PN532 modulnál figyelni kell az I2C, SPI vagy UART módra, a tápfeszültségre, a könyvtár támogatására és arra, hogy a program NTAG/Type 2 Tag kezelésre legyen felkészítve.

Felhasználási példák

  • NFC-s névjegykártya webcímmel vagy rövid vCard adattal.
  • Arduino vagy ESP32 alapú beléptető próbarendszer fix UID alapján.
  • Kiállítási, oktatási vagy műhelyes NFC demonstráció.
  • Eszközindító NFC címke telefonos automatizáláshoz.
  • Termékazonosító vagy leltári segédkártya rövid NDEF adattal.
  • Klub-, műhely- vagy laborazonosító saját fejlesztésű rendszerhez.
  • Tesztkártya PN532, CLRC633 vagy más 13,56 MHz-es NFC olvasó kipróbálásához.

Kompatibilitás és beüzemelés

Mire figyelj? Mit okoz?
13,56 MHz-es NFC/RFID olvasód van? 125 kHz-es olvasóval a kártya nem fog működni.
Az olvasód támogatja az ISO14443A és NFC Type 2 Tag kártyákat? Csak MIFARE Classicra írt programmal az NTAG216 kezelése hibás lehet.
UID-t vagy NDEF adatot szeretnél használni? UID-nél azonosítót olvasol, NDEF-nél tényleges tartalmat írsz a kártyára.
Telefonos íráshoz van NFC-képes készüléked és megfelelő appod? NFC nélküli telefon nem tudja írni vagy olvasni a kártyát.
Fém felület közelébe kerül a kártya? A hatótávolság erősen romolhat, fémre külön anti-metal kivitel kellhet.
NTAG215-öt előíró rendszerhez keresel kártyát? Az NTAG216 nagyobb memóriája nem jelent automatikus kompatibilitást.
Több kártyát teszel egyszerre az olvasómezőbe? Az olvasás bizonytalanná válhat, tesztnél egy kártyával kezdj.

Döntés előtt ellenőrizd

  • Az olvasód 13,56 MHz-es HF/NFC olvasó legyen, ne 125 kHz-es RFID olvasó.
  • A szoftvered kezelje az NTAG216 vagy általános NFC Forum Type 2 Tag kártyákat.
  • A memóriatervezésnél ne a teljes 924 bájttal számolj, hanem a ténylegesen használható felhasználói területtel.
  • Ha csak rövid URL vagy egyszerű azonosító kell, az NTAG213 vagy NTAG215 is elég lehet.
  • Ha MIFARE Classic 1K szektorokra és kulcsokra épülő rendszered van, ehhez nem ez a kártyacsalád való.
  • Ha a kártyát mobiltelefonnal akarod írni, előbb próbáld ki az adott telefonnal és alkalmazással.

Használati korlátok és rossz választási helyzetek

  • Ne ezt válaszd, ha 125 kHz-es EM4100, TK4100, T5577 vagy hasonló alacsony frekvenciás rendszerhez keresel kártyát.
  • Ne ezt válaszd, ha MIFARE Classic 1K szektoros jogosultsági rendszerhez kell kompatibilis kártya.
  • Ne ezt válaszd, ha az alkalmazás kifejezetten NTAG215 chipet ír elő.
  • Ne ezt válaszd fém felületre ragasztott vagy fém tokban használt NFC azonosítónak anti-metal kivitel nélkül.
  • Ne erre építs erős biztonsági rendszert önmagában, mert az UID-alapú azonosítás nem jelent teljes kriptográfiai védelmet.
  • Ne ezt használd nagy adatmennyiség tárolására. NFC kártyán inkább az adatra mutató azonosító vagy link legyen.

Műhelymegfigyelés

A legtöbb hiba nem a kártyánál kezdődik, hanem ott, hogy a “RFID kártya” túl tág fogalom. Egy 125 kHz-es beléptető, egy MIFARE Classic 1K kártya és egy NTAG216 NFC kártya kívülről hasonló lehet, de az olvasó és a szoftver szempontjából három külön világ.

Műszaki jellemzők

Terméktípus: Írható/olvasható NFC RFID kártya
Chip: NXP NTAG216
Frekvencia: 13,56 MHz
Szabvány: ISO/IEC 14443 Type A, NFC Forum Type 2 Tag
Teljes memória: 924 bájt
Felhasználói írható/olvasható memória: 888 bájt
UID: Fix, gyárilag programozott
UID hossza: 7 bájt
Olvasási távolság: jellemzően 1-5 cm, olvasótól és környezettől függ
Adatátviteli sebesség: 106 kbit/s
Írási ciklusszám: min. 100 000 ciklus
Adatmegőrzés: 10 év
Anyag: PVC
Méret: 85,6 mm x 54 mm x 0,82 mm
Tápellátás: passzív, külön energiaforrást nem igényel
Ajánlott olvasó: PN532 vagy más ISO14443A/NFC Type 2 Tag kompatibilis olvasó, vagy mobiltelefon NFC

Csomag

  • 1x fehér, írható NFC RFID kártya (ISO14443A-3A/UID, NTAG216)

További információk

Tömeg 0,005 kg
Méretek 8 × 4 × 0,5 cm
Cikkszám T89213
Szenzor


Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„NFC RFID kártya (ISO14443A-3A/UID, NTAG216)” értékelése elsőként

Az e-mail címet nem tesszük közzé. A kötelező mezőket * karakterrel jelöltük

Gyakori kérdések az NTAG216 NFC RFID kártyáról

Működik a NTAG216 NFC RFID kártya PN532 olvasóval?

Igen, ha a PN532 modul és a használt program támogatja az ISO14443A és NFC Forum Type 2 Tag kezelést. A szoftverben ne MIFARE Classic 1K szektoros működésből indulj ki.

Használható a NTAG216 NFC kártya Android telefonnal?

Igen, NFC-képes Android telefonnal jellemzően olvasható és írható. A tényleges írás attól függ, hogy az app milyen NDEF formátumot és zárolási beállítást használ.

Mennyi adat fér a NTAG216 kártyára?

Az NTAG216 teljes memóriája 924 bájt, de a szabadon írható/olvasható felhasználói terület 888 bájt. NDEF tartalomnál a formázás és rekordstruktúra miatt a ténylegesen kényelmesen használható adatmennyiség ennél kevesebb lehet.

Mi a különbség az NTAG216 és az NTAG215 NFC kártya között?

Az NTAG216 nagyobb felhasználói memóriát ad, ezért hosszabb webcímhez, több NDEF rekordhoz vagy részletesebb adathoz jobb. Ha egy rendszer kifejezetten NTAG215 chipet ír elő, akkor nem érdemes NTAG216-tal helyettesíteni.

Jó ez a kártya 125 kHz-es RFID olvasóhoz?

Nem. Ez a kártya 13,56 MHz-es NFC/HF RFID eszköz, ezért 125 kHz-es olvasóval nem kommunikál.

Mit jelent a fix UID a NTAG216 kártyánál?

A fix UID azt jelenti, hogy a kártya gyári azonosítója nem átírható normál használatban. UID-alapú beléptetésnél ezt az azonosítót olvassa ki a rendszer.

Lehet beléptetőrendszerhez használni a NTAG216 ISO14443A kártyát?

Saját fejlesztésű vagy NTAG-kompatibilis 13,56 MHz-es rendszerben igen. Olyan rendszerhez viszont nem jó, amely MIFARE Classic 1K kulcsokra vagy 125 kHz-es azonosítókra épül.

Miért olvassa rövidebb távolságból az NFC kártyát a telefonom?

Az olvasási távolság függ az olvasó antennájától, a telefon NFC pozíciójától, a kártya tájolásától és a környezettől. Fém közelében a hatótáv különösen könnyen romlik.

Írás után lezárható a NTAG216 NFC kártya?

Igen, a NTAG21x család támogat zárolási és jelszavas védelmi lehetőségeket. A lezárás előtt mindig teszteld a tartalmat, mert bizonyos zárolások után az adat már nem módosítható egyszerűen.

Milyen alkalmazással írható a NTAG216 NFC kártya?

NFC-képes telefonon használható például az NXP TagWriter alkalmazás, amely NDEF tartalmak írására és kezelésére készült. Az alkalmazás oldala itt érhető el: NFC TagWriter alkalmazás NXP.

Hol ellenőrizhető a NTAG216 chip gyártói adatlapja?

Az NTAG213/215/216 család gyártói dokumentációja az NXP oldalán található. A gyártói termékoldal itt érhető el: NTAG 213/215/216 NXP.
