Leírás
A modul nem tartalmaz beépített LED-et, így kizárólag a külső megvilágításból származó fényt érzékeli – ez különösen alkalmassá teszi természetes vagy szabályozott fényforrások vizsgálatára.
Az eszköz Arduino, ESP8266/ESP32, Raspberry Pi és egyéb mikrokontrollerekhez egyszerűen illeszthető I²C interfészen keresztül.
Ideális választás minden olyan projektbe, ahol a színhőmérséklet, színösszetétel vagy fényerő pontos meghatározása szükséges.
Működési elv és technikai magyarázat
A VEML6040 érzékelő a Vishay Filtron™ technológiát alkalmazza, amely spektrálisan az emberi szem érzékenységi görbéjéhez közelít.
A modulon négy független fotodióda méri a vörös, zöld, kék és fehér fénykomponenseket, és 16 bites digitális értékeket szolgáltat az I²C buszon.
Az érzékelő működési módjai között szerepel az automatikus mérési ciklus és az energiatakarékos „shutdown” üzemmód is.
A különböző integrációs idők (40 ms–1280 ms között) lehetővé teszik, hogy gyenge vagy erős fényviszonyok között is stabil, lineáris adatokat kapjunk.
A szenzor nem rendelkezik saját megvilágítással, ezért a mért értékeket a környezeti fény jelentősen befolyásolja.
Precíz méréshez minden esetben kalibráció javasolt, különösen, ha a cél a valódi színhőmérséklet (CCT) vagy XYZ színtér meghatározása.
Felhasználási lehetőségek (inspiráció)
- Automatikus fehéregyensúly-szabályozás kamerarendszerekben.
- Környezeti fény kompenzáció kijelzők és LED-es világítás vezérléséhez.
- Laboratóriumi és oktatási kísérletek: spektrális vizsgálatok, különböző fényforrások összehasonlítása.
- Művészeti és interaktív installációk: színes felületek, tárgyak színazonosítása.
- Okos otthon rendszerek: fényviszonyok figyelése, adaptív világítás.
A modul teljes mértékben kompatibilis az Arduino- és ESP-könyvtárakkal (pl. Adafruit_VEML6040, CROZONE_VEML6040).
Kipróbáltan működik Arduino UNO, ESP8266, ESP32 és Raspberry Pi rendszerekkel.
A szenzor ipari minőségű Vishay gyártmány, beépített hőmérsékleti kompenzációval és lineáris spektrális karakterisztikával. A pontos színméréshez a gyártó ajánlása szerint három különböző referenciafény (pl. 2700 K, 4000 K, 6500 K) mérése javasolt, melyekből korrekciós mátrix képezhető. Ezzel a VEML6040 mérései a valódi színtérkoordinátákhoz igazíthatók.
Alapadatok
- Tápfeszültség: 2,5 – 3,6 V DC
- Interfész: I²C (SMBus-kompatibilis)
- I²C cím: 0x10 (7 bit)
- Felbontás: 16 bit/csatorna
- Csatornák: R – G – B – W (vörös, zöld, kék, fehér)
- Integrációs idő: választható 40 ms – 1280 ms
- Áramfelvétel aktív módban: ≈ 200 µA
- Áramfelvétel kikapcsolt állapotban: ≈ 0,8 µA
- Érzékenység: ~0,0056 lux/LSB
- Mérési tartomány: 0 – 100 000 lux (elméleti)
- Spektrális érzékenység: R ≈ 645 nm, G ≈ 575 nm, B ≈ 460 nm
- Üzemi hőmérséklet: –40 °C … +85 °C
- Kompatibilitás: Arduino, ESP8266/ESP32, Raspberry Pi
- Megvilágító LED: nincs a modulon – külső fény szükséges!
- Kalibráció: ajánlott referencia-fényforrásokkal
Dokumentumok

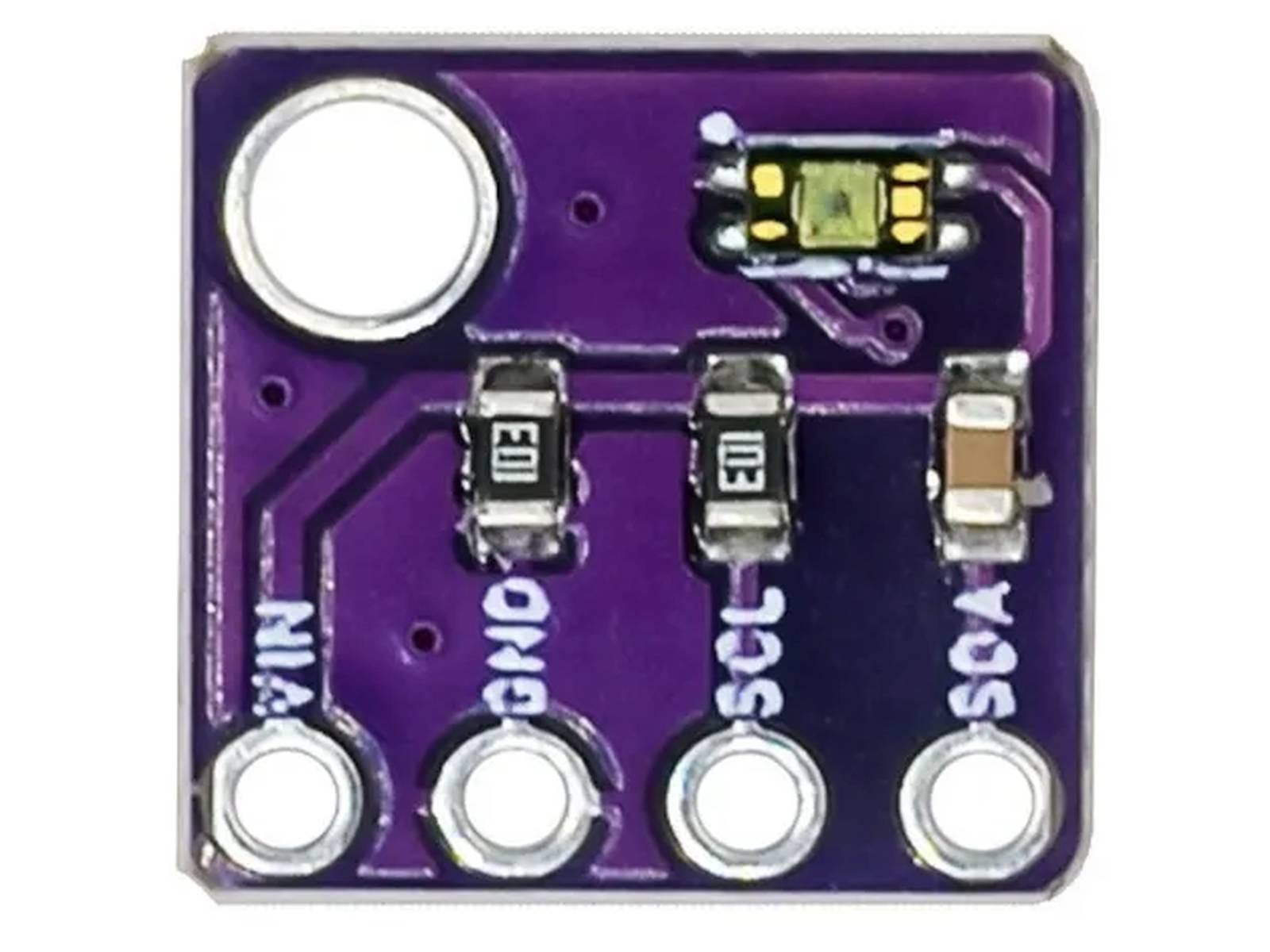

Csatlakozó
Szitázva az áramköri lapon.
- 1 – Vin,
- 2 – GND,
- 3 – SCL,
- 4 – SCA.

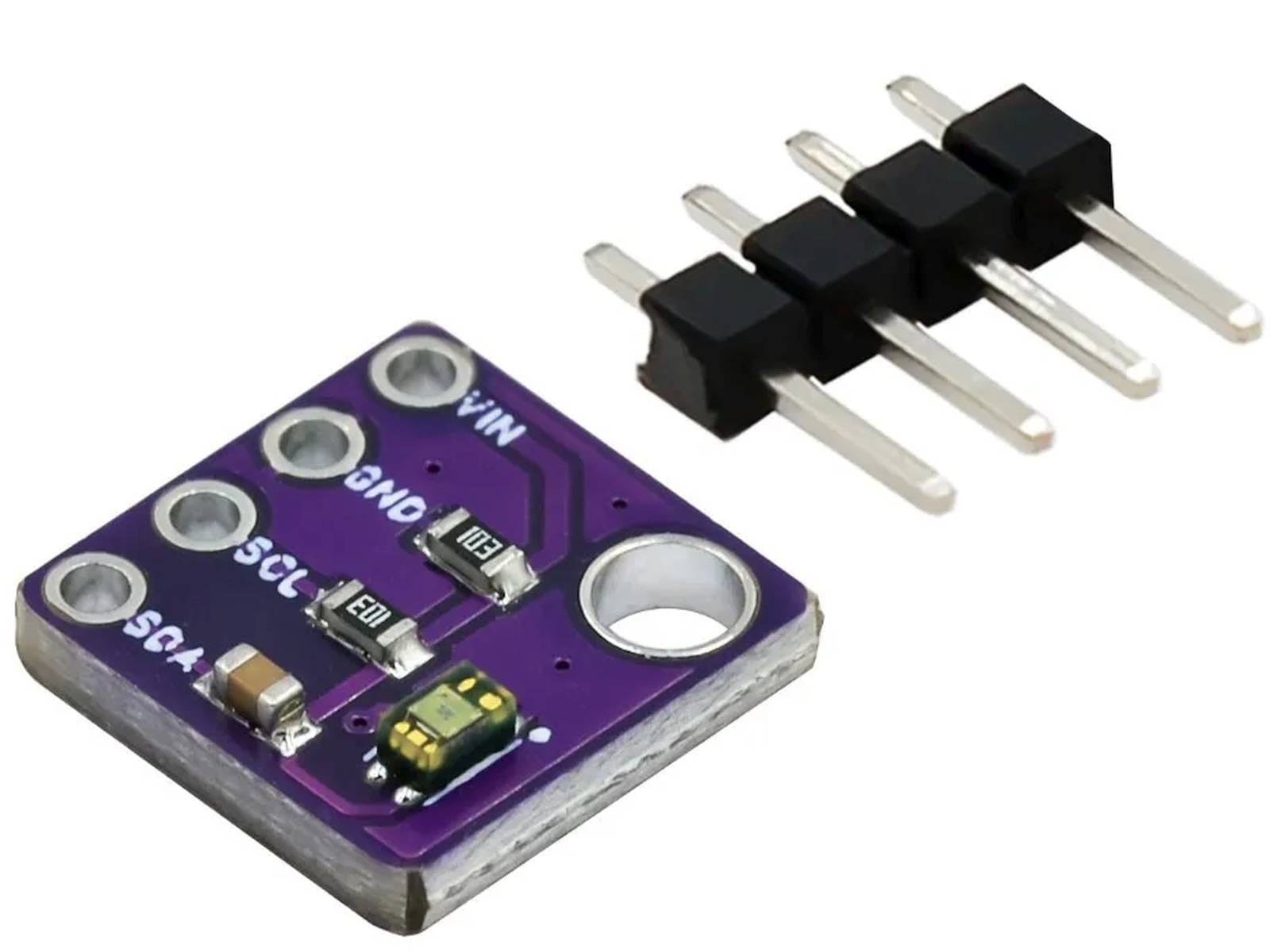

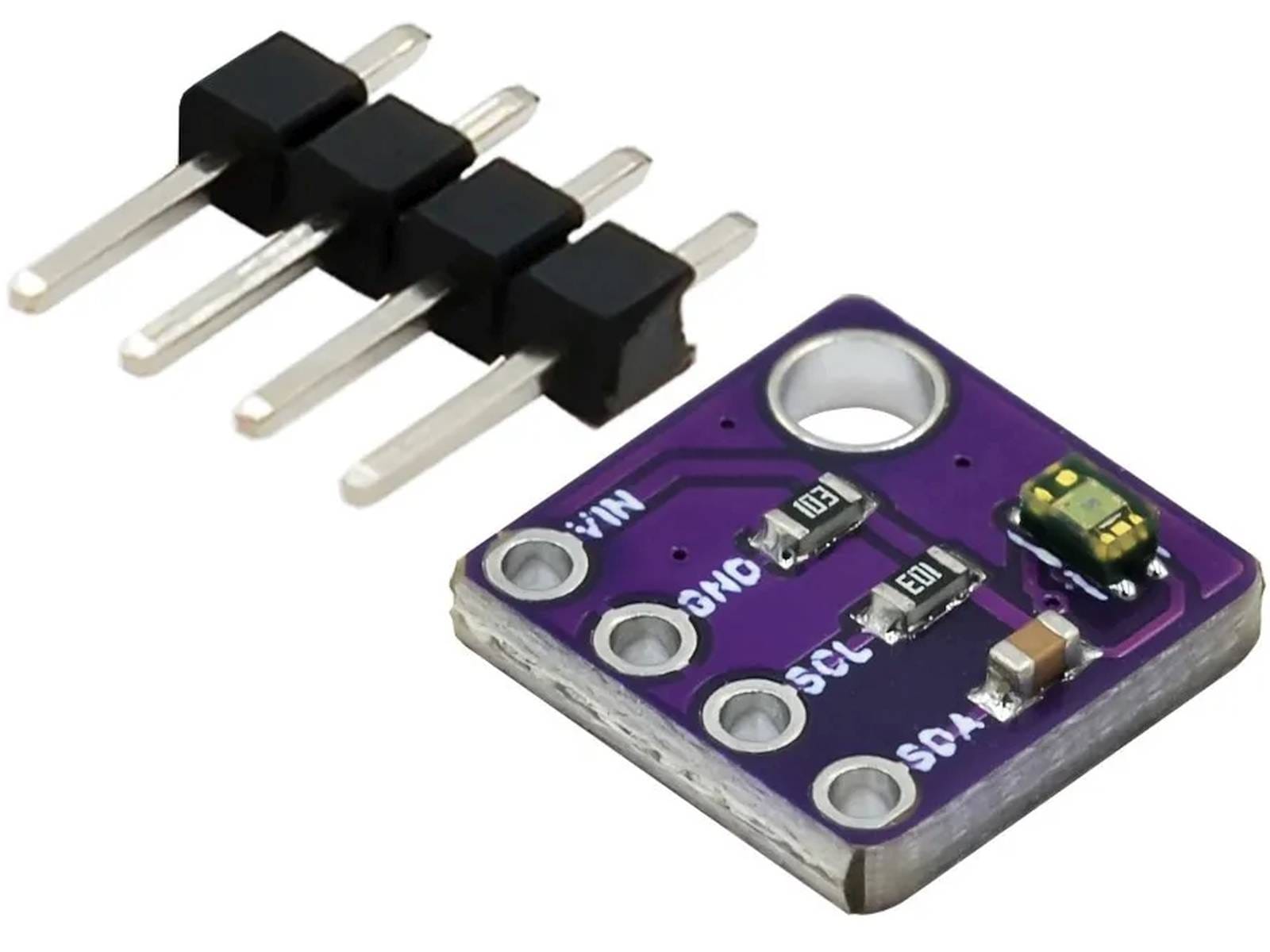

Csomag
- 1x GY-VEML6040 RGBW érzékelő modul
- 1x tűs csatlakozó
