Leírás

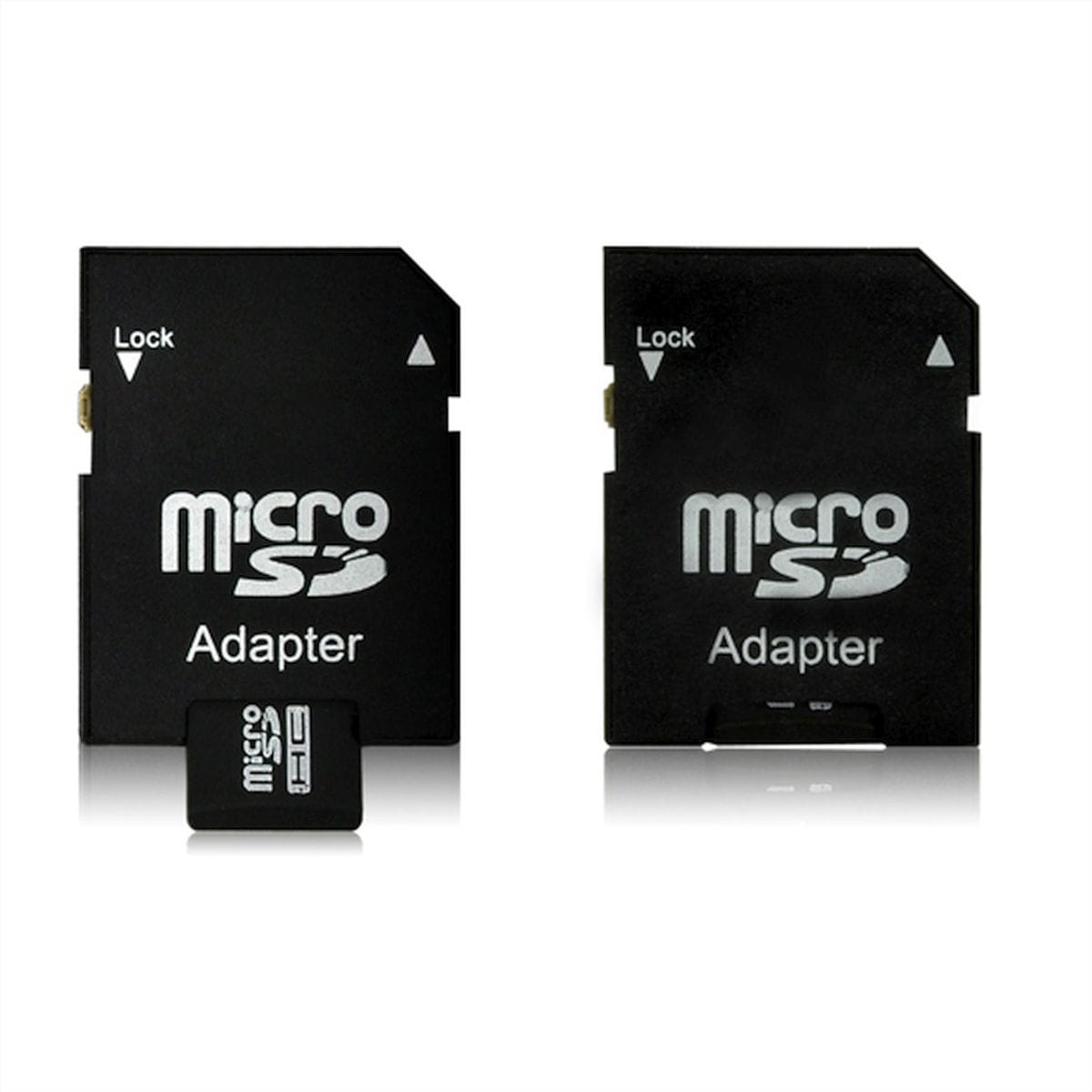

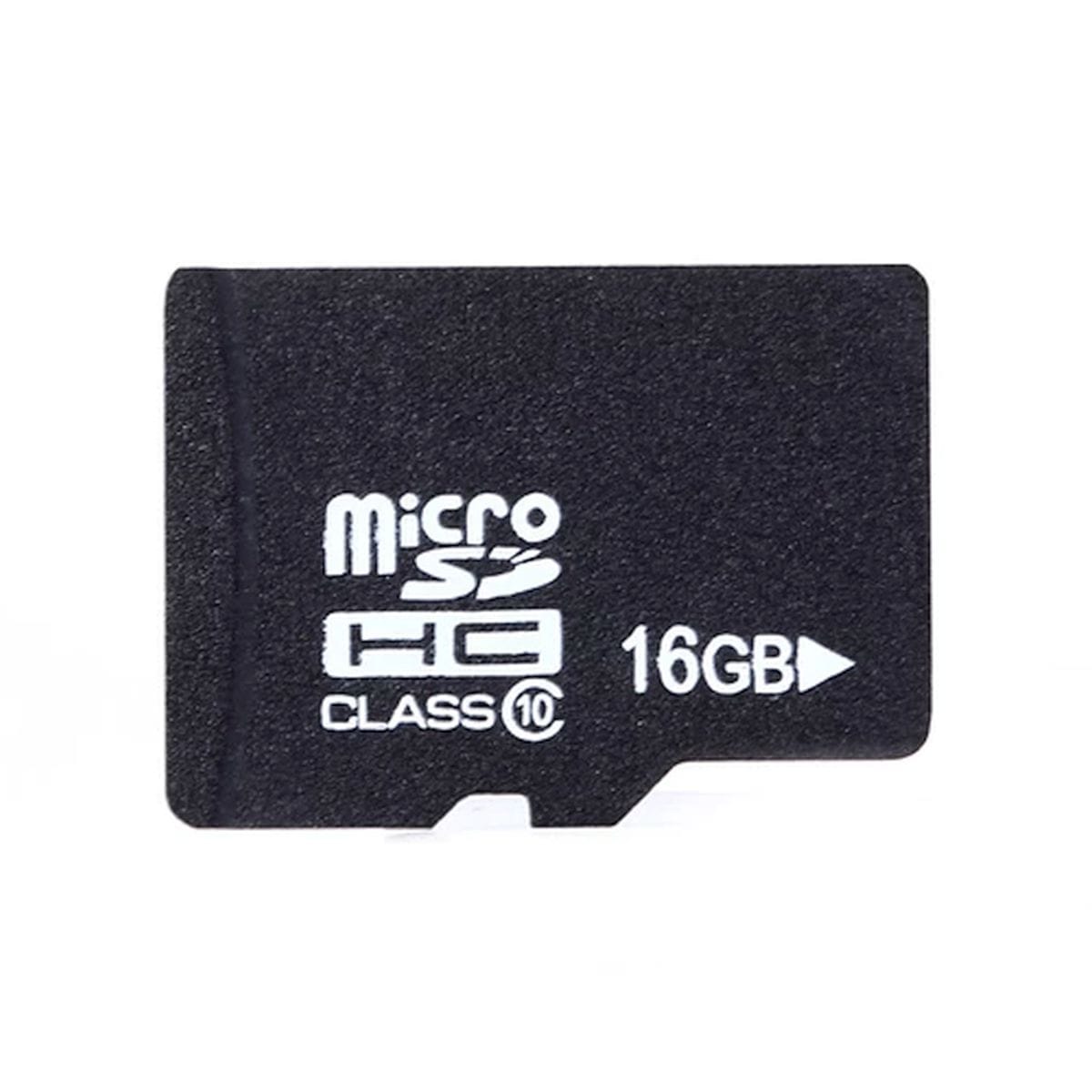

A uSD/microSD kártya (16GB) 16 GB kapacitású, Class 10 besorolású microSDHC memóriakártya SD adapterrel. Arduino, ESP8266, ESP32, OpenLog, MP3 modul és kisebb adatgyűjtő rendszerek mellé használható, ha a projektnek FAT32 formátumú, cserélhető háttértárra van szüksége. A uSD/microSD kártya (16GB) nem vezérlőmodul, hanem maga az adattároló. Ahhoz, hogy mikrokontrollerrel használd, kell hozzá microSD foglalat, SD shield, logger modul vagy olyan eszköz, amely eleve microSD kártyát fogad.
Azaz a uSD/microSD kártya (16GB) 16 GB-os FAT32 háttértár olyan projektekhez, ahol mérési adatot, hangfájlt, konfigurációt vagy naplóállományt kell cserélhető kártyára menteni.
Így működik a gyakorlatban
A microSD kártya 3,3 V-os logikai és tápellátási környezethez tartozó adattároló. Arduino környezetben általában SD modullal vagy shielddel, SPI kapcsolaton keresztül használják. ESP32 esetén SPI és bizonyos kártyafoglalatos megoldásoknál SD_MMC használat is előfordulhat, de ez már a fogadópanel kialakításától függ.
A uSD/microSD kártya (16GB) 16 GB kapacitása bőven elég egyszerű szenzoros naplózásra, MP3 fájlok tárolására, konfigurációs állományokra vagy fejlesztői tesztadatokra. A kártyát érdemes FAT32-re formázni, mert sok Arduino és beágyazott rendszer ezt kezeli megbízhatóbban.
Tipikus helyzetek
- Arduino adatgyűjtő, amely hőmérsékletet, páratartalmat, feszültséget vagy más szenzoradatot naplóz.
- ESP8266 vagy ESP32 projekt, ahol a mért adatokat WiFi kapcsolat nélkül is helyben kell menteni.
- OpenLog jellegű soros adatgyűjtő, amely UART-on érkező adatokat rögzít.
- MP3 lejátszó modul, ahol a hangfájlokat microSD kártyáról olvassa a modul.
- Logger shield vagy RTC-vel kombinált SD modul, ahol időbélyegzett mérési napló készül.
- Oktatási mérés, ahol a tanulók a kártyát külön is ki tudják venni és számítógépen ellenőrizni tudják.
- Beállítási fájlok tárolása olyan projektben, ahol nem szeretnéd a programkódot újrafordítani minden paramétermódosításnál.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| A fogadó eszköz kezeli az SDHC kártyát? | Régebbi vagy nagyon egyszerű eszköz nem biztos, hogy felismeri a 16 GB-os kártyát. |
| FAT32-re van formázva a kártya? | Nem megfelelő fájlrendszernél az Arduino vagy az MP3 modul nem mindig látja a fájlokat. |
| A microSD foglalat 3,3 V-os illesztést kap? | Közvetlen 5 V-os jelvezérlés kártyahibát vagy bizonytalan működést okozhat. |
| SPI modulnál jó a CS, MOSI, MISO és SCK bekötés? | Egyetlen felcserélt vezeték is SD.begin() hibát okozhat. |
| A fájlnevek megfelelnek a használt könyvtár korlátainak? | Régebbi Arduino SD példáknál a hosszú fájlnevek gondot okozhatnak. |
| Folyamatos naplózásnál marad szabad hely a kártyán? | Telített vagy töredezett kártyán a mentés lassulhat vagy megszakadhat. |
Döntés előtt ellenőrizendő adatok
- A fogadó eszköz microSDHC vagy legalább 16 GB-os kártyát támogasson.
- A projekted FAT32 fájlrendszerrel tudjon dolgozni.
- Arduino vagy ESP projektben legyen megfelelő microSD modul, SD shield vagy kártyafoglalat.
- Ha 5 V-os Arduino UNO vagy Mega mellé kerül, a kártya ne közvetlenül 5 V-os jelet kapjon, hanem szintillesztett modult használj.
- Ha sok, folyamatos írás történik, gondold végig, hogy általános kártya vagy endurance kivitel kell-e.
- Ha kamera, videó vagy nagy bitrátájú hangrögzítés a cél, ellenőrizd a fogadó eszköz sebességigényét is.
Használati korlátok – mikor ne ezt válaszd
Ne ezt válaszd,
- ha garantált ipari írási ciklusszámra vagy endurance minősítésre van szükséged.
- ha a projekt kifejezetten márkázott, dokumentált olvasási és írási sebességet ír elő.
- ha a fogadó eszköz csak 2 GB alatti, régi SD kártyát kezel.
- ha SDXC vagy exFAT alapú, 32 GB feletti kapacitást igénylő rendszerhez keresel kártyát.
- ha a kártyát közvetlenül 5 V-os jelszintekkel kötnéd össze, mert a microSD kártya 3,3 V-os eszköz.
- ha kritikus, hosszú távú ipari adatnaplózásnál nincs lehetőség időszakos ellenőrzésre és mentésre.
Műhelytitok
Datalogger hibánál nem mindig a program a rossz. Sokszor a formázás, a túl hosszú fájlnév, a hibás CS láb, a gyenge tápellátás vagy a 3,3 V-os illesztés hiánya okozza, hogy a kártya néha működik, néha eltűnik.
Műszaki jellemzők
| Kapacitás: | 16 GB |
| Szabvány: | MicroSD / MicroSD-HC |
| Sebességbesorolás: | Class 10 |
| Kártyafeszültség: | 3,3 V |
| Méret: | kb. 11 x 15 x 1 mm |
| Fájlrendszer használat: | FAT / FAT32 Arduino környezetben |
| Működési hőmérséklet: | -25 °C és +85 °C között |
| Tárolási hőmérséklet: | -40 °C és +85 °C között |
| Gyártó: | OEM |
Csomag
- 1 db uSD/microSD kártya (16GB)
- 1 db uSD/SD adapter
