Leírás

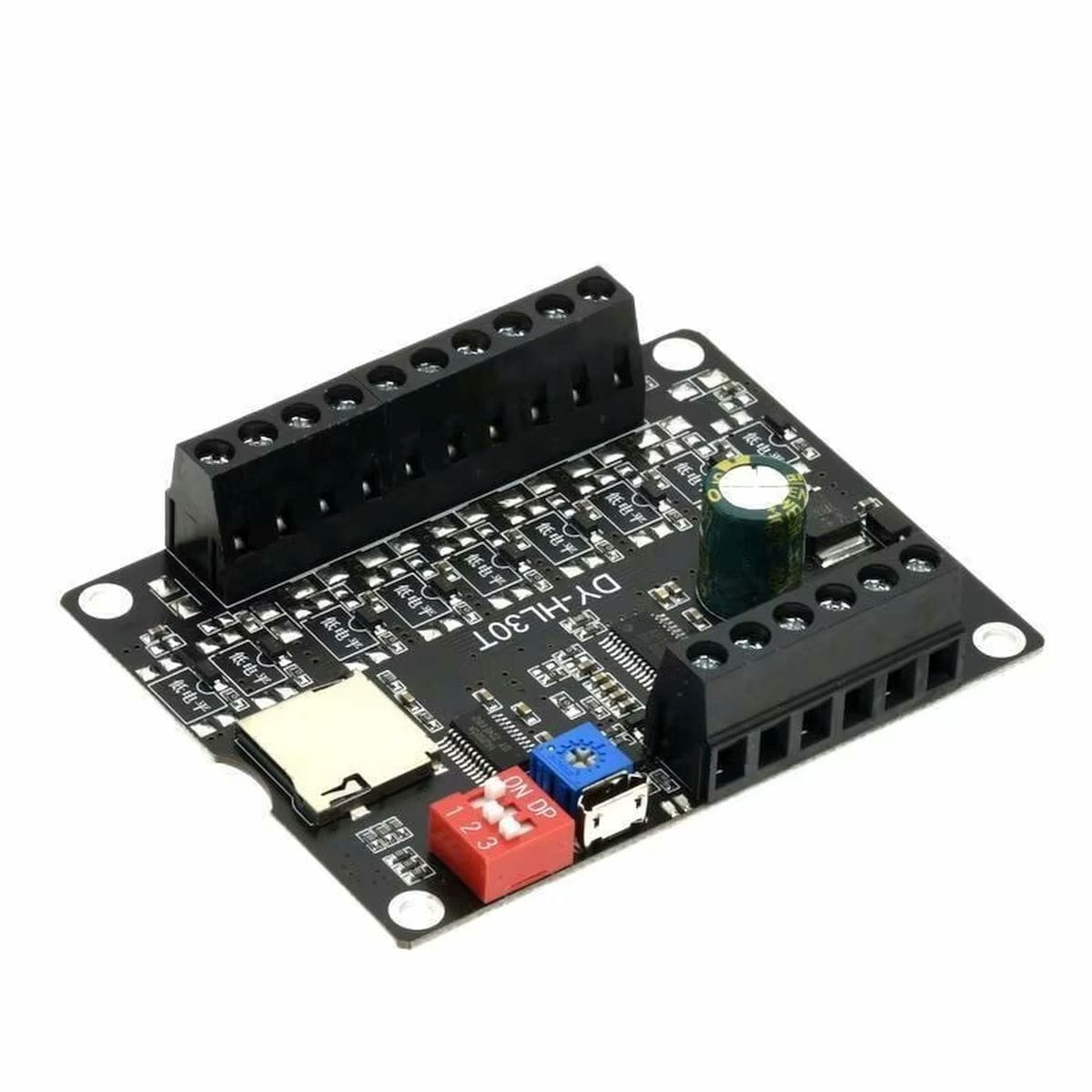

Az MP3 lejátszó modul (DY-HL30T) [30W, SD, tokos, LOW level] olyan beépíthető hangüzenet-lejátszó, amely külső jelre indít előre elmentett MP3 vagy WAV fájlokat. Nem általános zenelejátszó panelként érdemes gondolni rá, hanem olyan vezérlőmodulként, amely gomb, relé, érzékelő, mikrokontroller vagy vezérlő kimenete alapján szólaltat meg egy adott hangot.

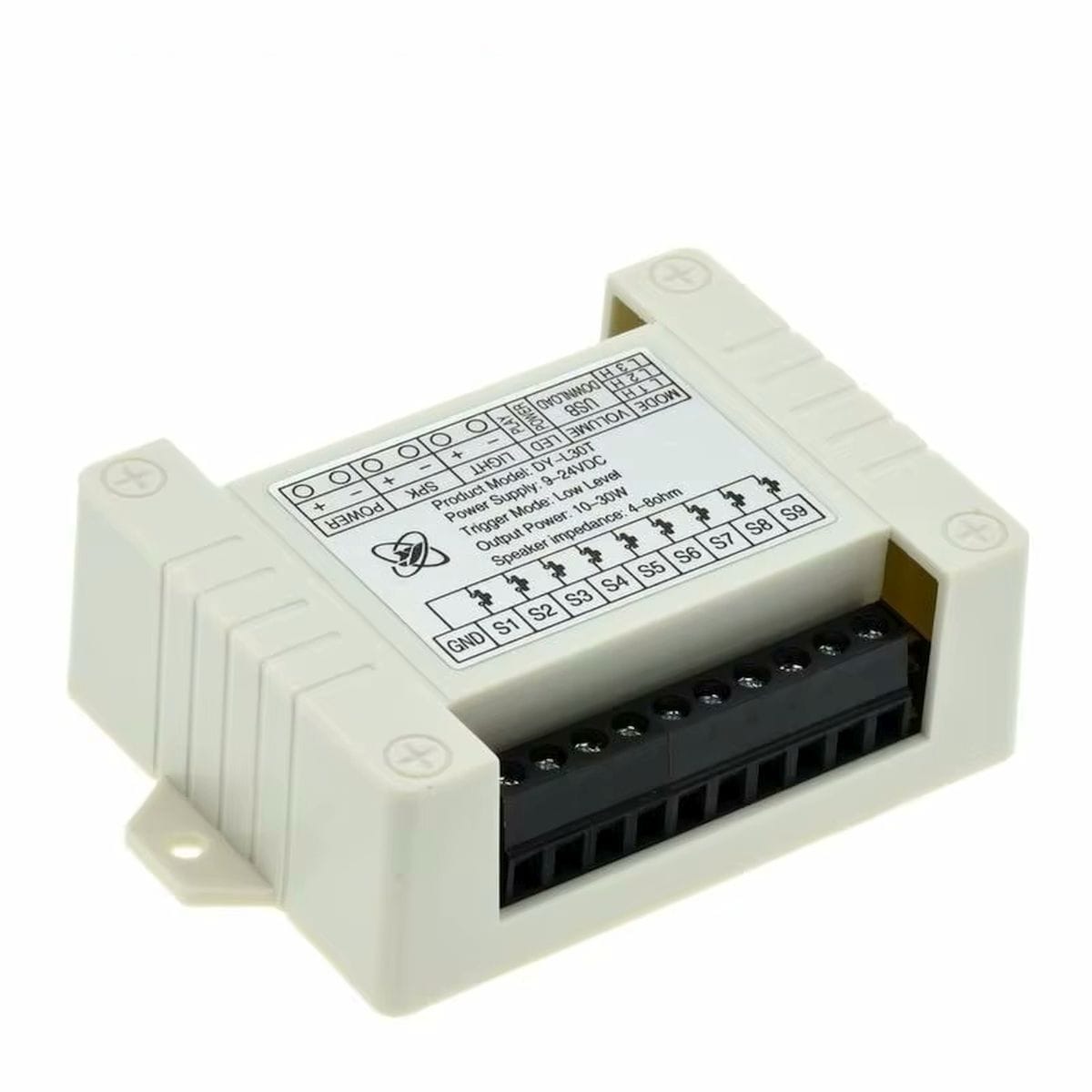

A tokos kivitel akkor hasznos, ha a panel nem próbapadon, hanem készülékházban, bemutatóeszközben, oktatási dobozban vagy gép melletti hangjelzőként kap helyet. A beépített mono D-osztályú erősítő miatt külön kis audióerősítő modul nélkül is meghajtható a megfelelő hangszóró, de a tápellátást és a hangszórót ehhez kell méretezni.
A döntő paraméter ennél a változatnál a LOW level trigger működés: az S1-S9 bemenetek GND-re húzva indítják a hozzájuk rendelt hangfájlokat. Ez egyszerű nyomógombos, relékontaktusos és tranzisztoros meghajtásnál jól kezelhető, de nem azonos a HIGH triggeres változattal.
Az első korlát a csatornaszám és a fájllogika: normál triggeres használatnál 9 külön bemenethez 9 külön hangfájl tartozik. Ha sok tucat hangot, soros parancsvezérlést, dinamikus lejátszási listát vagy sztereó hangrendszert kell kezelni, más modulcsaládot kell választani.
Hol építsd be?
A MP3 lejátszó modul (DY-HL30T) [30W, SD, tokos, LOW level] a vezérlés és a hangszóró közé kerül. A vezérlés csak az indítójelet adja, a hangfájlok a TF/microSD kártyán vannak, a modul pedig dekódolja a hangot és meghajtja a csatlakoztatott hangszórót.
Egy mondatban: a MP3 lejátszó modul (DY-HL30T) [30W, SD, tokos, LOW level] egy 9 bemenetes, GND triggeres MP3/WAV hangüzenet-lejátszó tokos kivitelben, beépített 30 W mono erősítővel.
Így működik a gyakorlatban
A hangfájlokat FAT32 formázású TF/microSD kártyára kell másolni. A bemenetekhez rendelt fájlnevek sorrendje adja meg, melyik trigger melyik hangot indítja. Az S1 bemenethez a 00001.mp3, az S2 bemenethez a 00002.mp3 tartozik, és ez a logika folytatódik az S9 bemenetig.

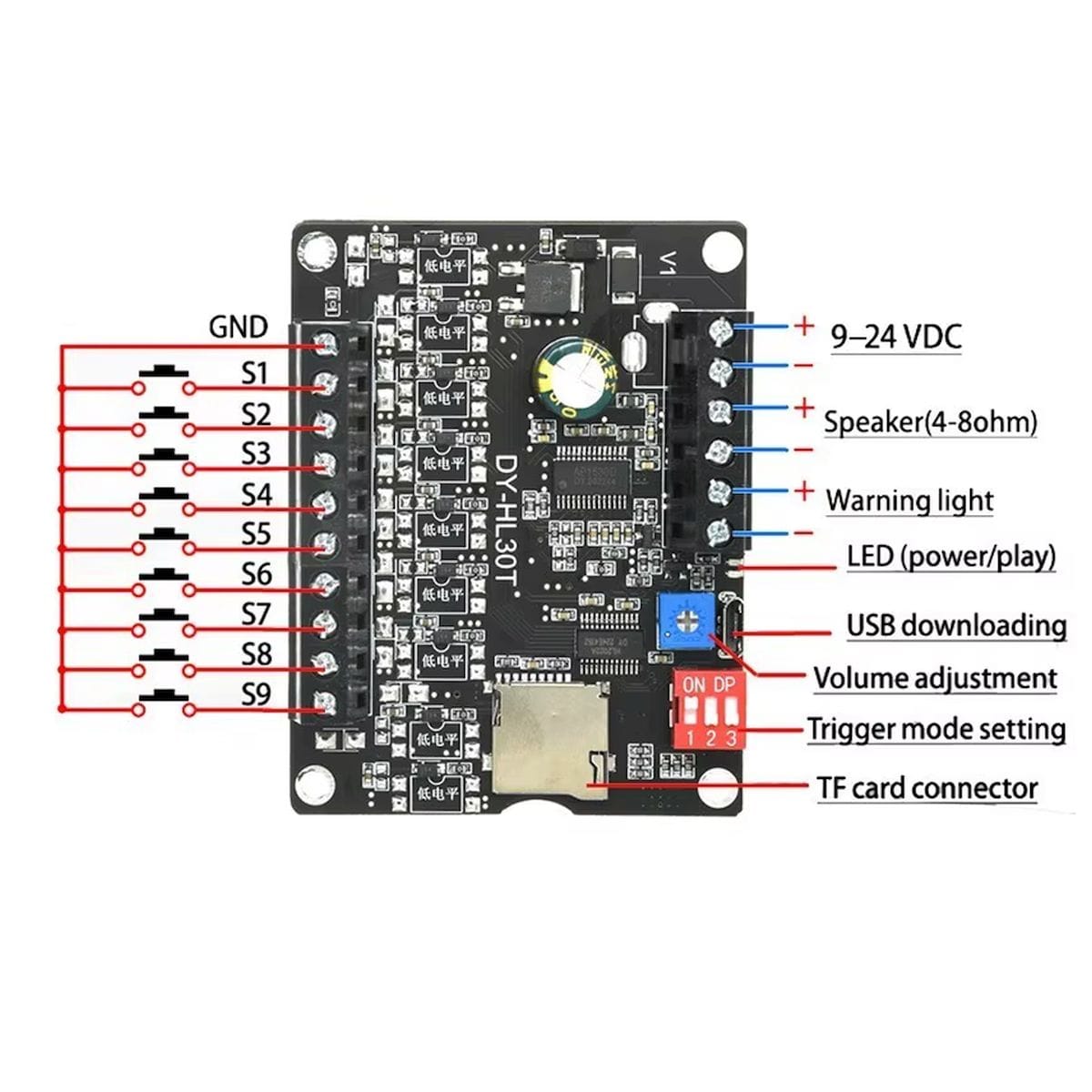

A LOW triggeres működésnél az indításhoz az adott S bemenetet GND-re kell húzni. Ez lehet nyomógomb, relé érintkező, nyitásérzékelő kontaktus vagy mikrokontroller által vezérelt tranzisztor. Arduino és ESP32 esetén a kimenetet nem hangjelként kell kezelni, hanem indító vezérlőjelként.
A tápellátás DC 9-24 V tartományban történik. A nagyobb hangerő és a 30 W-os kimeneti képesség miatt a táp nem lehet gyenge USB tápegység. A hangszóró impedanciája 4-8 ohm legyen, a hangszóró teljesítményét pedig a várható hangerőhöz és tápfeszültséghez kell választani.
Tipikus helyzetek, ahol beválik
- Beléptető vagy kapunyitó rendszerben rövid hangüzenet indítására.
- Oktatási demonstrációs dobozban gombonként külön hangmagyarázat lejátszására.
- Makettben, terepasztalban vagy kiállítási installációban eseményhez kötött hanghatásokhoz.
- Gépkezelői figyelmeztető hang vagy egyszerű bemondás indítására relékimenetről.
- Szenzoros projektben nyitás, mozgás vagy állapotváltozás hangos visszajelzésére.
- Arduino vagy ESP32 alapú vezérlésben előre rögzített figyelmeztetések lejátszására.
- 12 V vagy 24 V rendszerben önálló hangjelző egység építésére.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| LOW triggeres változat kell a rendszerhez? | A bemenetek GND-re húzással indulnak, ezért más bekötést igényelnek, mint a HIGH triggeres kivitel. |
| Közös GND van a vezérlés és a modul között? | Tranzisztoros vagy mikrokontrolleres meghajtásnál a közös referencia nélkül a trigger nem indul megbízhatóan. |
| A tápellátás bírja a hangos lejátszást? | Gyenge tápnál hangerőnél újraindulás, torz hang vagy bizonytalan működés jelentkezhet. |
| A hangszóró 4-8 ohmos? | Eltérő impedanciájú hangszóró túlterhelést, gyenge hangerőt vagy melegedést okozhat. |
| A fájlnevek 00001.mp3 – 00009.mp3 logikát követnek? | Hibás név vagy rossz sorrend esetén nem az a hang indul, amelyikre a bemenetet szánták. |
| FAT32 formázású a TF/microSD kártya? | Más fájlrendszernél a modul nem kezeli megfelelően a hangfájlokat. |
Választás előtt ezekre figyelj
A legfontosabb választási adat a triggerlogika. Ez a változat LOW szintre indul, ezért olyan rendszerbe való, ahol a bemenet GND-re húzása megoldható.
A második döntési pont a csatornaszám. A MP3 lejátszó modul (DY-HL30T) [30W, SD, tokos, LOW level] 9 külön triggerbemenetet ad, ezért legfeljebb 9 közvetlenül címezhető hangüzenethez kényelmes.
A harmadik szempont a hangszóró és a táp. A 30 W-os kimenethez nemcsak megfelelő hangszóró, hanem terhelhető 9-24 V DC táp is kell. Kis áramú próbapadi tápról vagy USB tápról nem ez a használati mód a megfelelő.
A tokos kivitel akkor előnyös, ha a panelt védeni kell a véletlen érintéstől, rövidzártól vagy rendezetlen szereléstől.
Amikor nem ez lesz a jó megoldás
Ne ezt válaszd, ha
- sztereó zenelejátszót szeretnél építeni általános zenehallgatásra.
- 9-nél több külön hangot kell közvetlen bemenetről indítani.
- a vezérlőd csak HIGH szintű indítójelet tud adni, és nem akarsz illesztőáramkört használni.
- soros parancsokkal, lejátszási listával vagy dinamikus fájlválasztással kell dolgozni.
- nincs hely megfelelő 9-24 V DC tápnak és 4-8 ohmos hangszórónak.
- a pontos mechanikai méret előre kritikus, mert a tokos kivitel mérete:
!!!.
Amit a tapasztalat tanított
A legtöbb beüzemelési hiba nem a hangfájl dekódolásánál, hanem a triggeroldalon jelentkezik. LOW triggeres modulnál a bemenetet ténylegesen GND-re kell húzni, és mikrokontrolleres vezérlésnél a modul tápjának negatív pontja és a vezérlő GND-je közös referencia legyen.
A másik gyakori buktató a fájlnév. A 00001.mp3 – 00009.mp3 logika egyszerű, de csak akkor egyszerű, ha a fájlok neve tényleg ezt követi, és nincs rejtett dupla kiterjesztés vagy rossz sorrend a kártyán.
Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Típuskód: | DY-HL30T |
| Terméktípus: | Tokos MP3/WAV hangüzenet-lejátszó modul beépített erősítővel |
| Triggerlogika: | LOW level, GND-re húzott indítás |

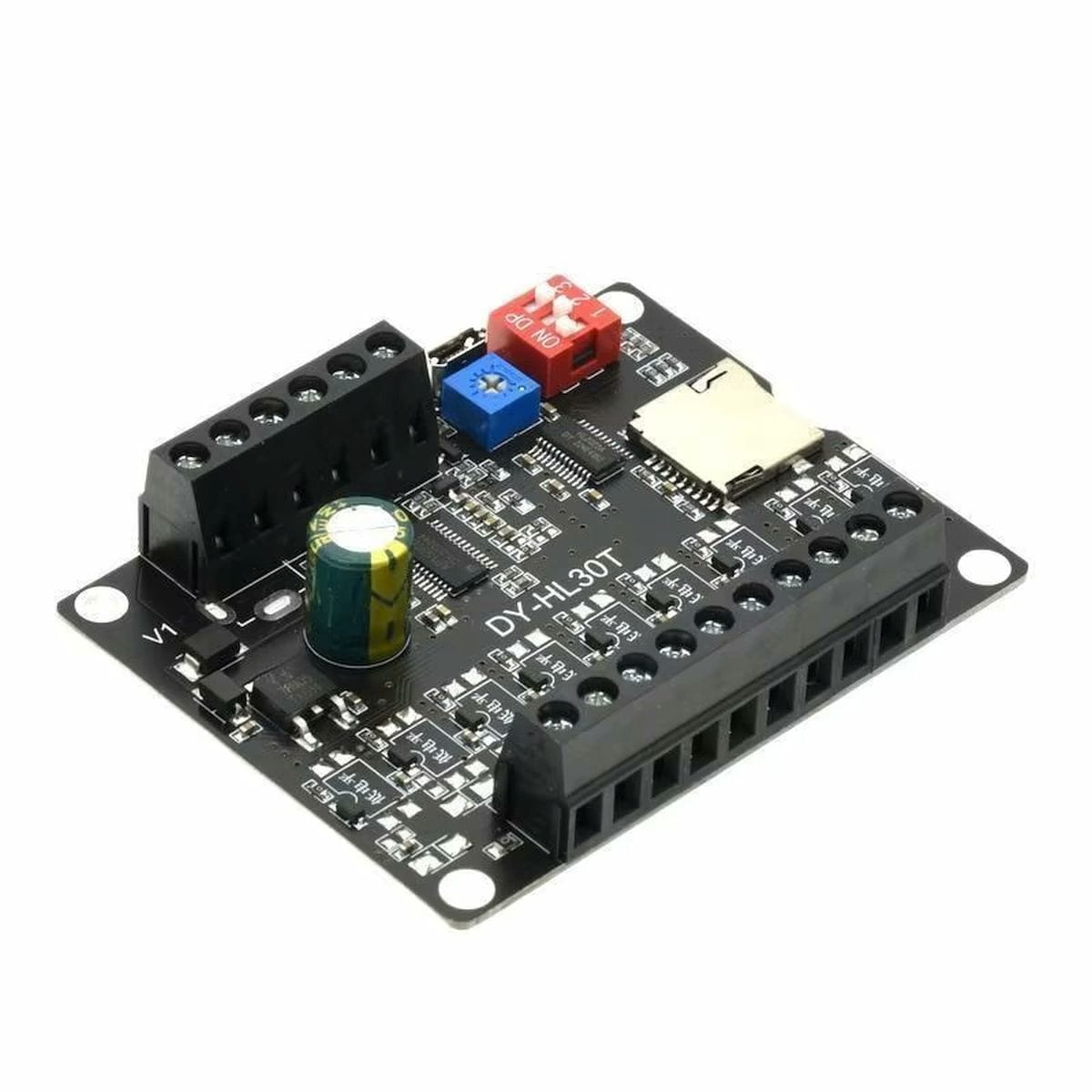

| Triggerbemenetek: | S1-S9, 9 bemenet |
| Tápfeszültség: | DC 9-24 V |
| Kimeneti erősítő: | Mono D-osztályú erősítő |
| Névleges kimeneti teljesítmény: | 30 W |
| Hangszóró impedancia: | 4-8 ohm |
| Támogatott hangformátum: | MP3, WAV |
| Tároló: | TF/microSD kártya |
| Maximális kártyakapacitás: | 32 GB |
| Fájlrendszer: | FAT32 |
| Fájlnév-logika: | 00001.mp3 – 00009.mp3 |
| Hangerőállítás: | Potméter |
| Üzemmódállítás: | DIP kapcsoló |
| USB csatlakozás: | Fájlmásoláshoz |

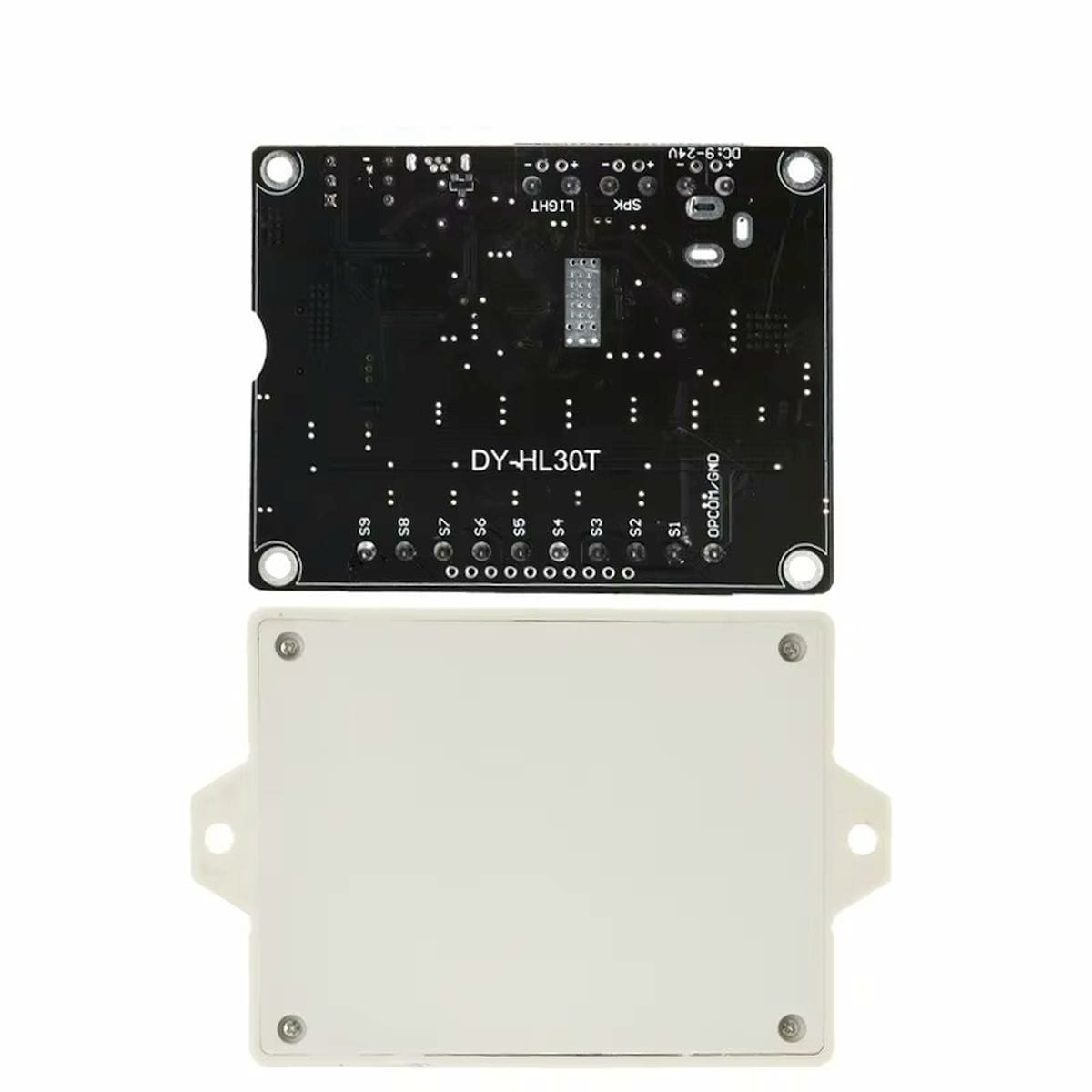

| Kivitel: | Tokozott |
A modul SD kártyát nem tartalmaz! Külön, a hangminták méretéhez beszerzendő.
Dokumentáció

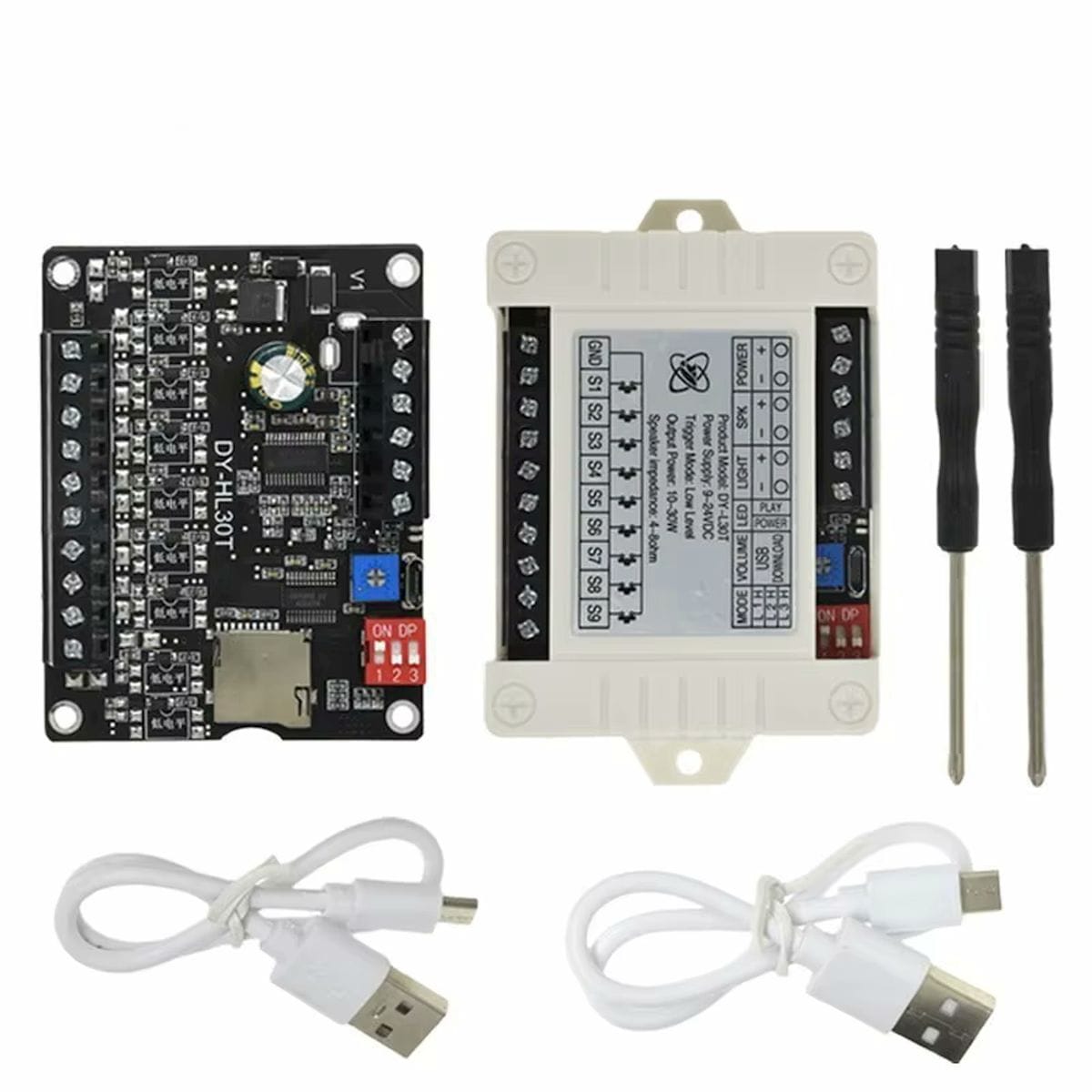

Csomag
- 1x DY-HL30T MP3/WAV lejátszó modul (tokozott)
- 1x uUSB adat-/tápkábel
- 1x csbvarhúzó
- TF/microSD kártya nem a csomag része
