Leírás

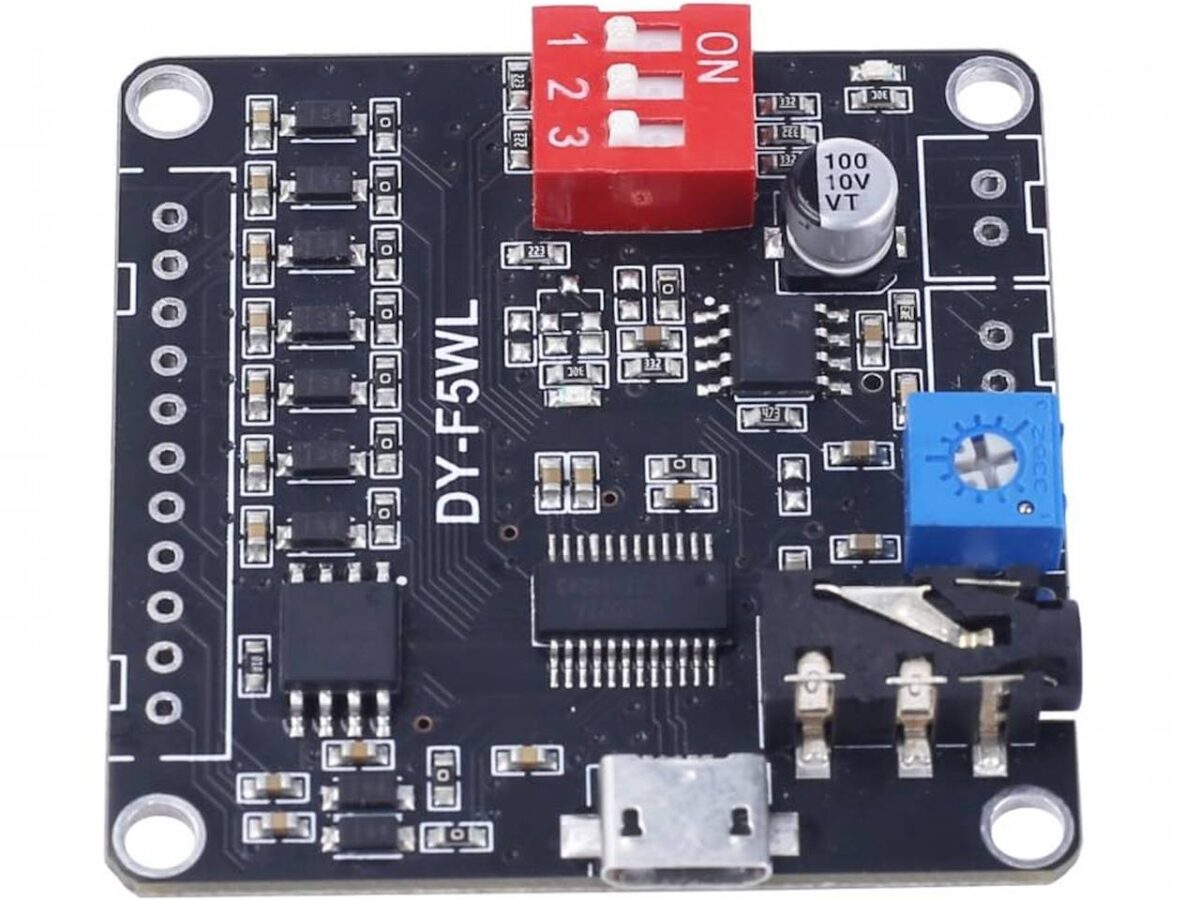

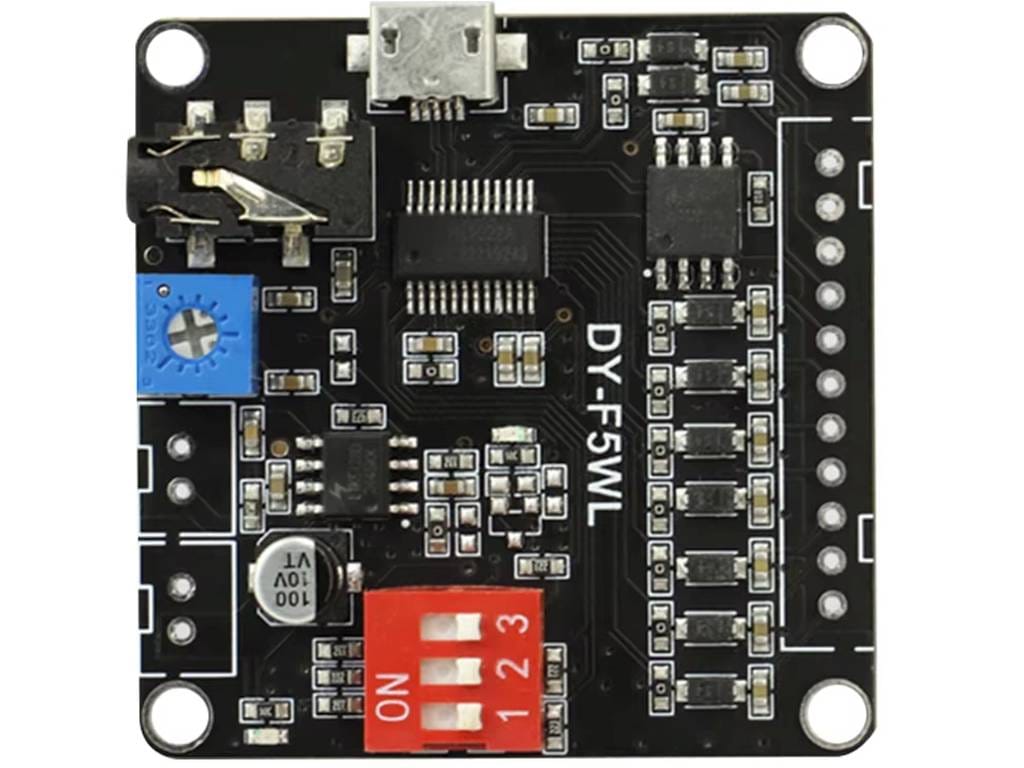

A DY‑F5WL egy teljes értékű 5 W‑os mono hang‑ és zenelejátszó modul, amely MP3 és WAV hangfájlokat képes lejátszani, és akár 9 külön vezérelhető triggerbemenettel működtethető. Ideális megoldás olyan automatizált, vezérléssel indítható hangos alkalmazásokhoz, ahol egyszerű, fizikai vagy mikrokontrolleres jelek hatására kell hangot lejátszani. A beépített Class‑D erősítő miatt külön külső erősítő nélkül is képes meghajtani hangszórót.
A modul könnyen integrálható mikrokontrolleres rendszerekbe (Arduino, ESP32, Raspberry Pi GPIO stb.), és alkalmas mind hobby, mind professzionális alkalmazásokhoz.
A DY‑F5WL működése alapvetően három fő részre bontható:
1. Tápellátás és dekódolás
A modul DC 3,7 – 5 V tápfeszültséggel működik, amit USB‑s táp, akkumulátor vagy mikrokontroller táp biztosíthat. Tartalmaz egy hangdekódoló áramkört, amely a MP3 és WAV formátumú fájlokat digitális jellé alakítja.
2. Trigger‑vezérlés
A modul 9 alacsony szintű trigger bemenettel rendelkezik. Mindegyik bemenethez egyedi hangfájlt rendelhetsz. Ha a bemenetet GND‑hez kötöd, a hozzá rendelt hangfájl elindul. Ez a megközelítés egyszerűbb, mint soros protokoll kezelése, így fizikai gombokkal, szenzorokkal vagy mikrokontroller IO‑kkal könnyen használható.
3. Hangkimenet és erősítés
A beépített Class‑D erősítő akár 5 W teljesítményt is képes leadni 4–8 Ω hangszórón. A modul így önmagában hangosabb környezetben is használható – nem kell külső erősítőt kapcsolni. Emellett AUX szintű kimenetet is biztosít további erősítők vagy eszközök meghajtásához.
A hangfájlokat a modul belső flash memóriájába töltheted USB adatkábel segítségével. A fájlneveket úgy állítsd be, hogy könnyen megfeleltethetők legyenek a triggereknek (pl. 0001.mp3, 0002.mp3 stb.).
Felhasználás
- Interaktív kiállítási rendszerek: helyszíni narrációk vagy bemutatók hangjai gombnyomásra vagy érzékelőre.
- Figyelmeztető és riasztórendszerek: eseményhez kapcsolt hangjelzések vezérlése.
- Okos‑otthon értesítések: ajtónyitás, mozgásérzékelés vagy esemény alapú hangüzenetek.
- Játékok és oktatási rendszerek: fizikai interakciók hangos visszajelzése.
- Rendezvényhangosítás: hangüzenetek vagy háttérzene indítása trigger jelre.
- Autós vagy jármű rendszerek: hangos figyelmeztetések, üzenetek lejátszása integrált vezérléssel.
A modul széles feszültségtartományban működik (3,7‑5 V), ami kompatibilissé teszi a legtöbb mikrokontrolleres fejlesztőkörnyezettel. A beépített Class‑D erősítő alacsony energiafogyasztás mellett biztosít megfelelő hangteljesítményt, így akár akkumulátoros vagy hordozható alkalmazásoknál is hatékony. A több működési mód és a több triggerbemenet rugalmasságot kölcsönöz a rendszered hangvezérlésében.
A modul plug‑and‑play jellegű, nem igényel bonyolult soros kommunikációt vagy protokollt: fizikai jelek hatására egyértelműen indítható hangfájlokat játszik le, így gyorsan beépíthető létező rendszerekbe is.
Műszaki jellemzők
- Tápfeszültség: 3,7 – 5 V DC
- Maximális kimenő teljesítmény: 5 W mono
- Támogatott hangformátumok: MP3, WAV
- Trigger‑bemenetek száma: 9 (alacsony szintű trigger)
- Memória: 32 Mbit (4 MByte) beépített flash
- Fájlelnevezési követelmény: 0001…0009 (hangfájlok)
- Kimeneti impedancia: 4 Ω – 8 Ω
- Hangkimenet: aktív hangszóró kimenet és AUX
- Vezérlési módok: több trigger mód DIP kapcsolóval
- Munka‑hőmérséklet: –20 °C – +85 °C
- Méret: kb. 43 × 43 × 9 mm
- Munka‑páratartalom: 5 % – 95 % RH
Dokumentáció, mintakód
Csomag
- 1x DY-F5WL modul
