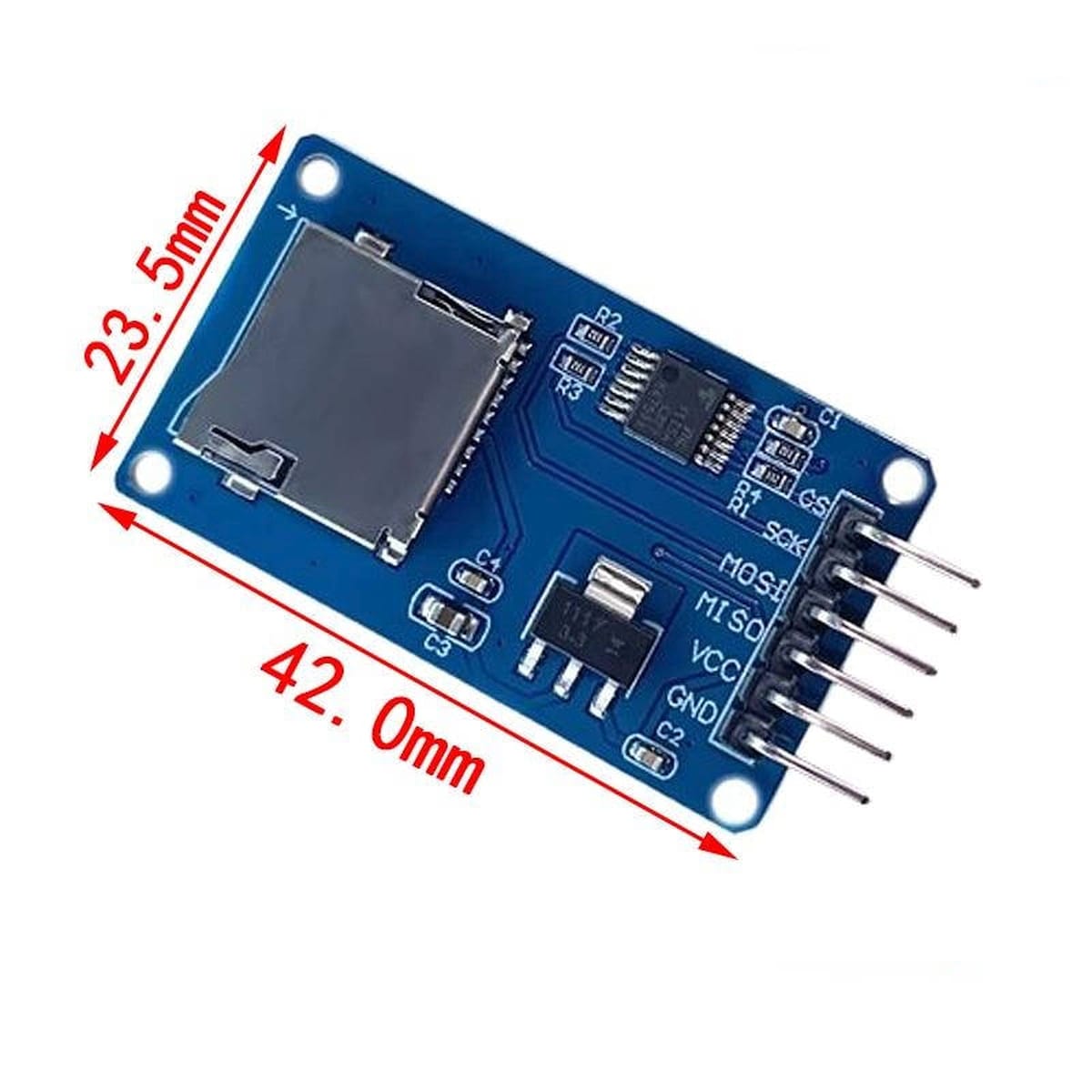

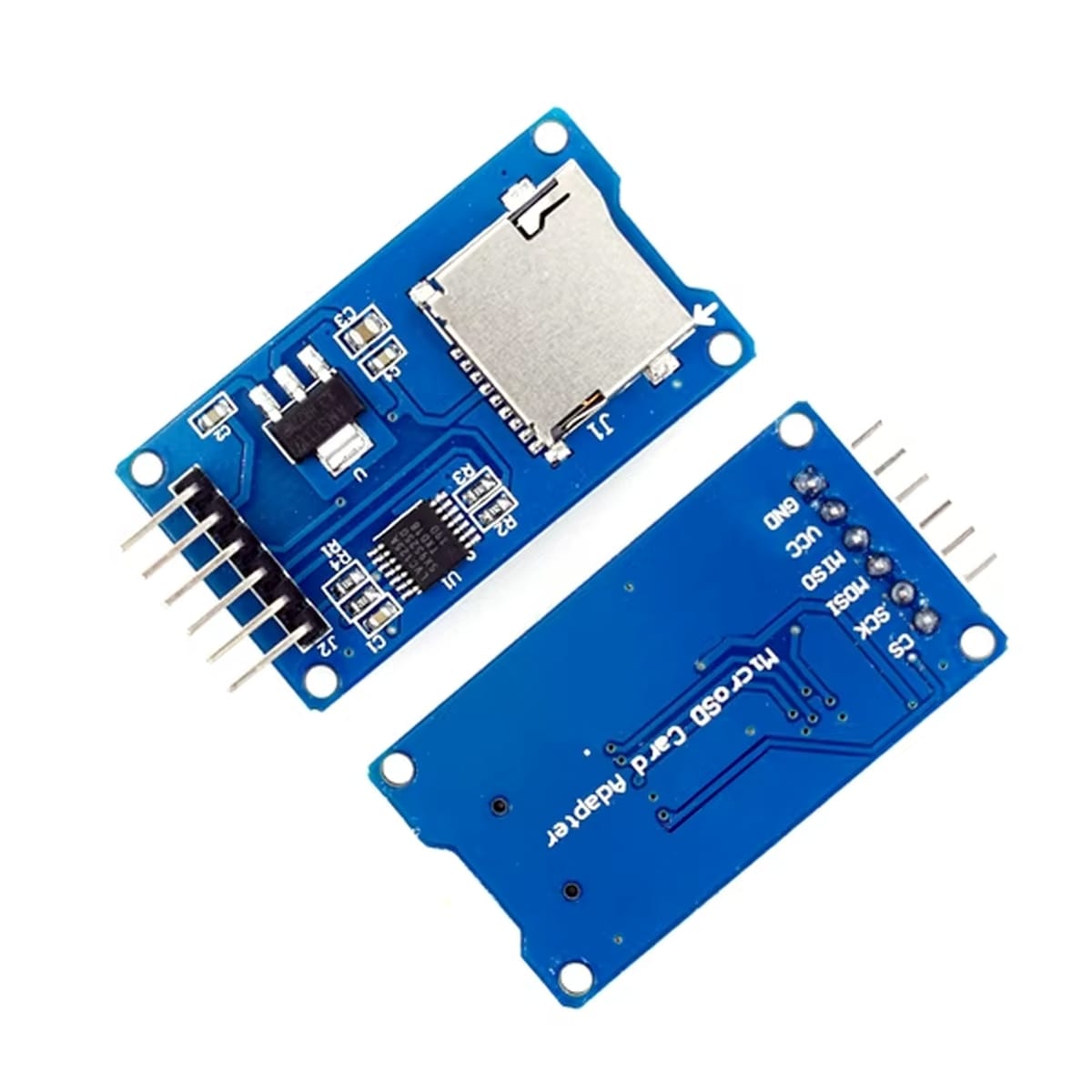

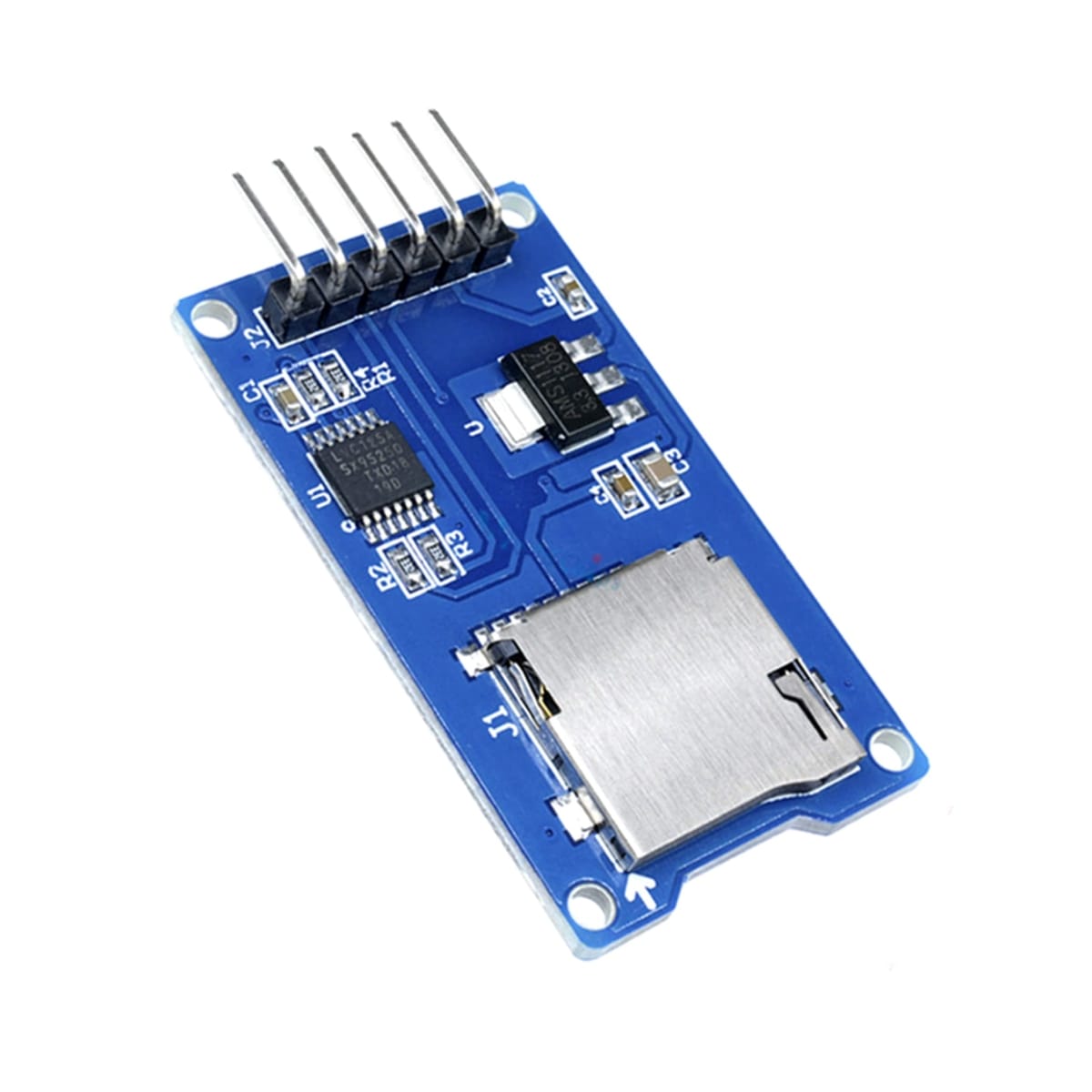

MicroSD / TF kártya foglalat szintillesztővel ellátott modul (SPI, 3.3V/5V)

Leírás

A MicroSD / TF kártya foglalat szintillesztővel ellátott modul (SPI, 3.3V/5V) egy olyan kis méretű és univerzálisan használható microSD / TF kártya foglalat modul, amely lehetővé teszi, hogy mikrokontrolleres (például Arduino, AVR, ARM, ESP, PIC stb.) projektekhez külső, nem‑felejtő adattárolást adjunk. A modul a kártya foglalat mellett beépített feszültség‑szabályozót és jelszint‑illesztőt tartalmaz – így a tipikusan 5 V‑os vezérlőáramkörök közvetlenül csatlakoztathatók anélkül, hogy manuális szintillesztésre vagy extra szabályozóra lenne szükség.

Ezáltal gyors, egyszerű és biztonságos megoldást nyújt adatnaplózáshoz, fájl‑kezeléshez, konfigurációs adat mentéséhez vagy bármilyen más, microSD‑alapú tárolási igényhez.

A modul előnyei közé tartozik a megbízható működés 5 V és 3.3 V rendszerekkel is, az egyszerű csatlakoztathatóság, és a standard SPI interfész használata. Emellett mind a kezdőknek, mind haladó fejlesztőknek jó kiindulási pont – legyen szó adatnaplózásról, médiakezelésről vagy fájlrendszer‑kezelésről mikrokontrolleres környezetben.

Működés

A modul célja, hogy a microSD (TF) kártya 3.3 V‑os feszültség- és logikai követelményeihez alkalmazkodjon, miközben a csatlakozó vezérlő (pl. Arduino) gyakran 5 V‑os logikát használ. A modulon belül:

• található egy alacsony veszteségű (LDO) 3.3 V feszültségszabályozó – a bemeneti 5 V‑ról stabil 3.3 V‑ra alakítja a feszültséget, ami a microSD kártya számára biztonságos tápot biztosít.
• valamint logikai jelszint‑illesztő / level shifter áramkör – ez a lépés gondoskodik arról, hogy a vezérlő 5 V-os jelei (MOSI, SCK, CS) le legyenek illesztve 3.3 V-ra, illetve a microSD kártya 3.3 V-os kimenete (MISO) kompatibilis legyen a vezérlő logikájával.

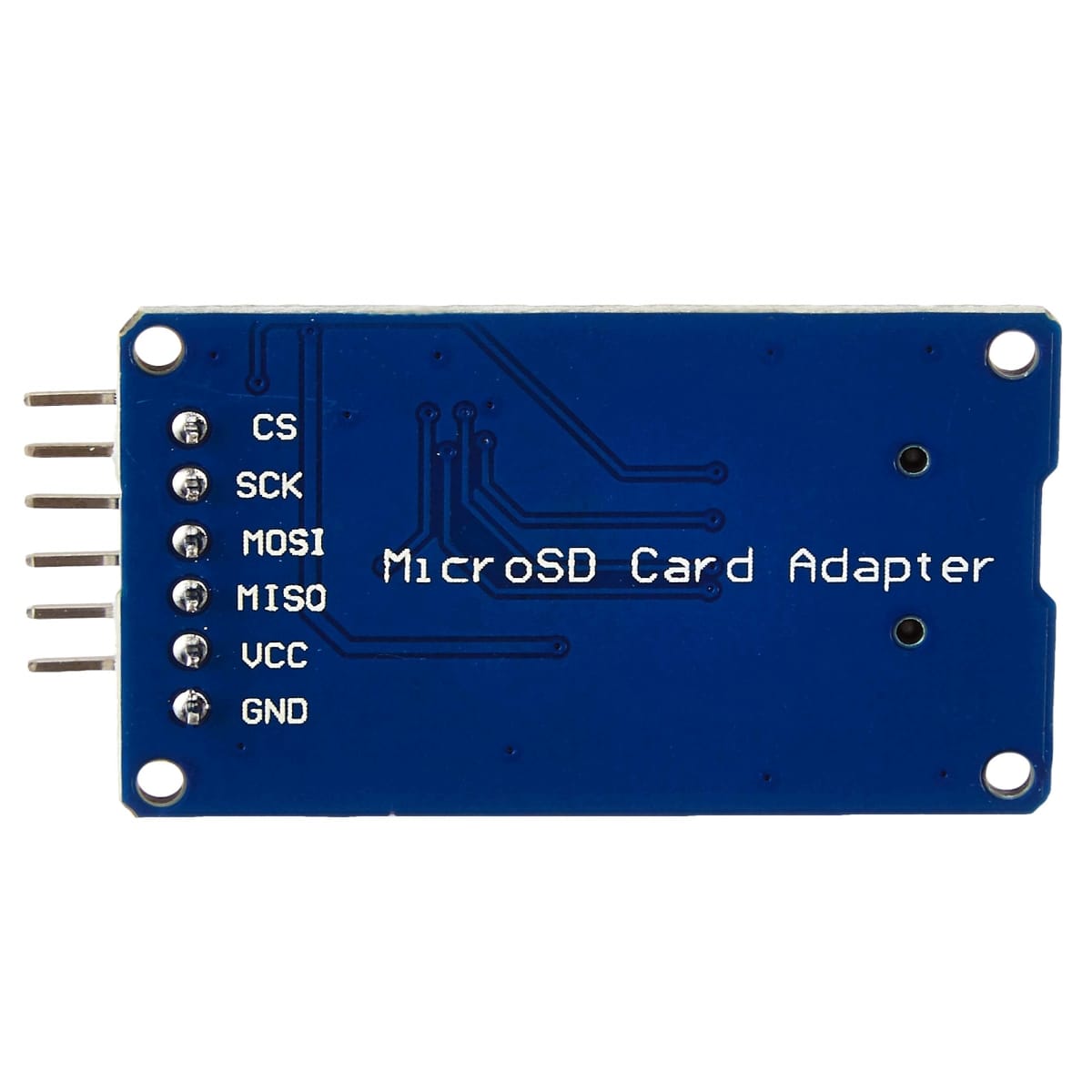

A kommunikáció az egyszerű, jól dokumentált SPI (Serial Peripheral Interface) protokollon keresztül történik. A modul alapvető pin‑kiosztása jellemzően: VCC, GND, MOSI, MISO, SCK, CS – ez lehetővé teszi, hogy bármely SPI‑t támogató mikrokontrollerrel összekössük.

A modul nyújtotta tápellátás és jelszint‑illesztés miatt a microSD kártya biztonságosan működik, anélkül, hogy közvetlen 5 V‑ra lenne kötve – így elkerülhető a kártya tönkremenetele, amely 5 V‑os logikával és tápellátással előfordulhat.

Felhasználási lehetőségek

Ez a modul sokféle projektben jól jöhet. Néhány konkrét példa:

• Adatnaplózás szenzoros projektekhez – például hőmérséklet, páratartalom, nyomás, időbélyeggel mentett adatok rögzítése microSD‑n, amikor a mikrokontroller beépített memóriája nem elég.
• Fájlkezelés, konfigurációs fájlok mentése – beállítások, paraméterek tárolása, amelyek induláskor betöltődnek; konfigurációk, üzemmódok tárolása.
• Multimédia projektek – pl. DIY audio‑lejátszó (MP3), kép‑ vagy hangfájlok tárolása, kártyáról történő betöltés mikrokontrollerrel.
• Web‑szerver vagy fájl‑szerver projektek mikrokontrollerrel – pl. ESP32 + SD kombóval statikus weboldalak, logók, konfigurációk vagy adatfájlok kiszolgálása SD‑ről.
• Mobil vagy hordozható eszközökben tárolt adatok – például adatgyűjtő modulok, loggerek, méréseket rögzítő kütyük – ahol fontos a megbízhatóság és a kártya cserélhetősége.
• Prototípusok, DIY projektek, oktatás – kis költséggel, egyszerű csatlakoztatással tanulási, kísérleti célokra, adatmentés demonstrálásra, példaprojektekhez.

Egy apró tipp a gyakorlatból

Ha az első SD.begin() nem sikerül, a leggyorsabb hibakeresési sorrend a táp, a közös GND, a MOSI/MISO felcserélésének kizárása, majd a CS láb egyeztetése. Ezután jöhet a kártya és a FAT16/FAT32 formázás. Így a szoftveres és a bekötési hibák nem keverednek össze egyetlen “nem látja az SD kártyát” problémává.

Műszaki jellemzők

Csomag

• 1x uSD/TF kártyamodul
