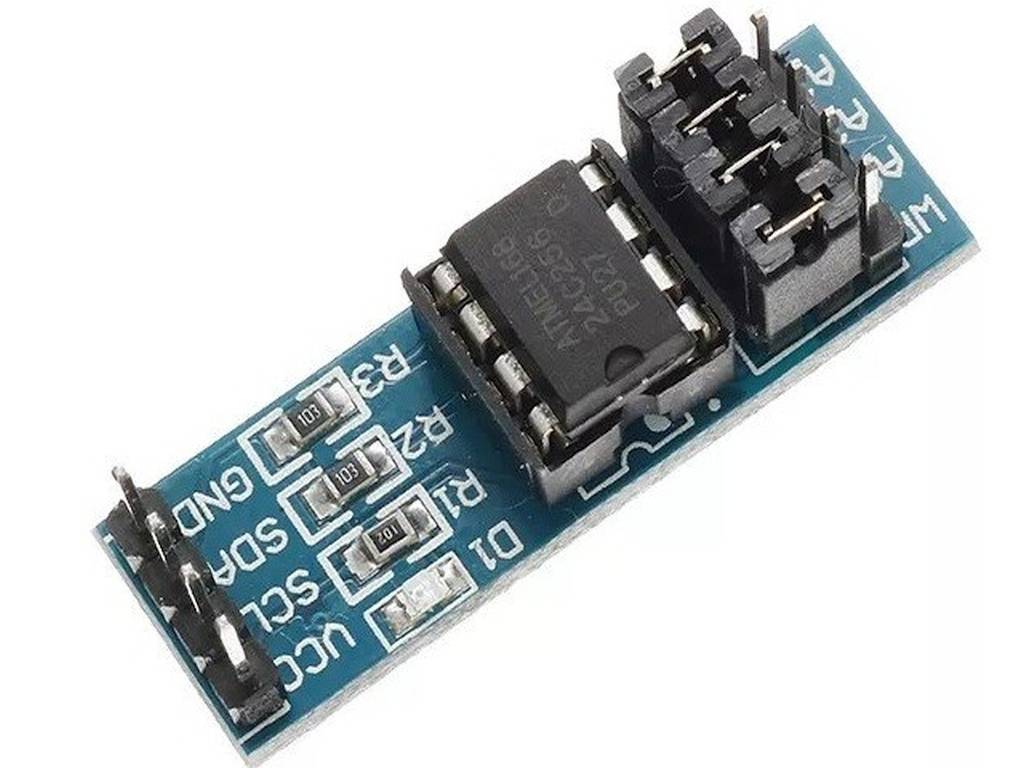

AT24C256 I2C EEPROM memória modul (32kB)

Leírás

Az AT24C256 I2C EEPROM modul egy kétvezetékes (I2C) buszon elérhető, nem felejtő adattároló egység, amely mikrokontrolleres rendszerekben kiegészítő tárhelyként használható. A modul lényege, hogy a vezérlő (például Arduino vagy ESP32) a belső memóriáján túl is biztonságosan tárolhasson beállításokat, kalibrációs adatokat, naplóbejegyzéseket vagy azonosítókat.

• Az AT24C256 egy kétvezetékes soros EEPROM, 256 kbit (32 kB) kapacitással, 32 768 × 8 bites belső szervezéssel.
• A modul az I2C SDA és SCL vonalakon keresztül érhető el, a címzés és az írásvédelem jellemzően jumperrel állítható.

Működés

Az AT24C256 soros EEPROM az I2C busz szabályai szerint működik: a vezérlő az eszközcím (I2C cím) megadásával éri el a memóriát, majd olvasási és írási tranzakciókkal kezeli az adatokat. A memória belső felépítése oldalakra tagolt, és a gyorsabb íráshoz oldalírási módot használ: az AT24C256 esetén 64 bájtos oldalírás támogatott, a belső írási ciklus önidőzített, legfeljebb 5 ms.

A kétvezetékes I2C előnye a huzalozás egyszerűsége és a több eszköz egy buszon történő kezelhetősége. Az SDA jel nyitott kollektoros jellegű, ezért felhúzó ellenállás szükséges. Sok AT24C256 modulon integrált felhúzó ellenállás van, ami megkönnyíti a bekötést.

Címzés és írásvédelem:

• A modulon jumperhelyekkel állítható az eszközcím és a WP (írásvédelem).
• Gyártói adatlap szerint az AT24C256 cím lábai A0 és A1, valamint van egy NC láb, továbbá külön WP bemenet az írásvédelemhez.

Felhasználás

• Mikrokontroller konfigurációk tárolása: beállítások, menüértékek, kalibrációs konstansok mentése áramtalanítás után is.
• Adatnaplózás kis mennyiségben: eseménynapló, hibakódok, utolsó állapotok eltárolása.
• Eszközazonosítás és verziózás: gyártási szám, telepítési paraméterek, szervizadatok.
• Maker és oktatási projektek: I2C busz gyakorlása, memóriakezelési alapok, oldalírás és várakozásos írásciklus megértése.
• Kamera- és IoT projektek kiegészítő tárhelye (például ESP32-CAM jellegű felhasználásoknál is szokták ajánlani).

Műszaki jellemzők

• Memória típusa: AT24LC256 – soros EEPROM (I2C, kétvezetékes)
• Kapacitás: 256 kbit = 32 kB (32 768 × 8 bit)
• Oldalírás: 64 bájt oldalírási mód
• Írási ciklusidő: 5 ms max. (önidőzített belső írás)
• Írásvédelem: WP bemenet (hardveres írásvédelem)
• I2C sebesség kompatibilitás: 1 MHz (5 V), 400 kHz (2,7 V környéke), 100 kHz (1,8 V környéke)
• Cím lábak: A0, A1, A2
• Jellemző modul funkció: integrált I2C felhúzó ellenállás
• Modul mérete: 36,5 × 12 mm
• Tápfeszültség tartomány: 1,8–5,5 V DC
• Áramfelvétel: 1–3 mA
• Endurance: 1 000 000 írási ciklus
• Adattartás: 40 év

Csomag

• 1× AT24C256 I2C EEPROM memória modul
