ESP32-S3 LVGL Development Board (4.3″, LVGL, touch) [ESP32-4827S043C]

Kérdés: Mi ez a termék pontosan, és mit tud a gyakorlatban?

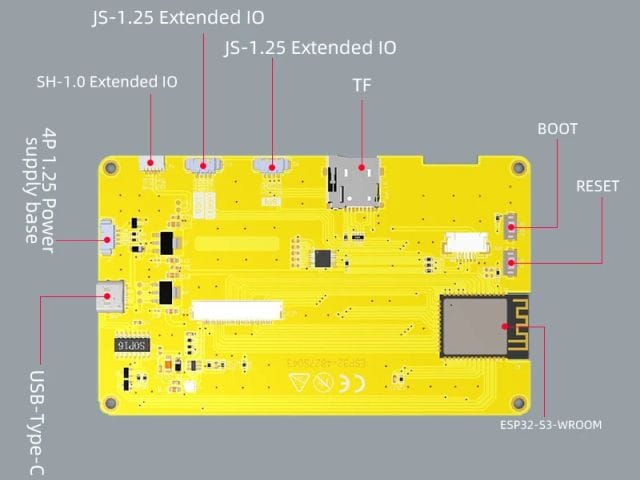

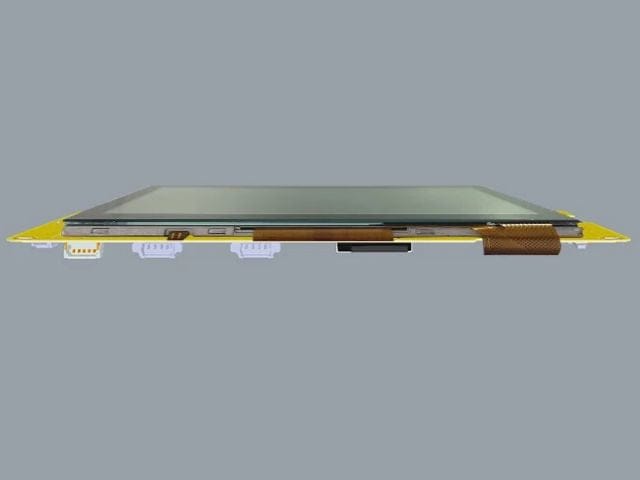

Válasz: Az ESP32-S3 LVGL Development Board (4.3") egy kézzelfogható, kész fejlesztőpanel, amelyet kifejezetten ember-gép interfészek (HMI), grafikus prototípusok és gyors IoT-fejlesztés céljára terveztek. A panel közepén az Espressif ESP32-S3 lapkája dolgozik — kétmagos Xtensa LX7 CPU akár 240 MHz-en —, ami elég erőt ad egyszerre Wi-Fi/Bluetooth kommunikációhoz és lokális grafikus felület futtatásához. A készülékhez 4,3″-es, 480×272 (RGB-565 párhuzamos) TFT panel tartozik ILI9485/ST7262 vezérlővel, és kapacitív érintőpanel (GT911) gondoskodik az intuitív érintésvezérlésről. A 16 MB Flash és 8 MB PSRAM lehetővé teszi nagyobb grafikus puffer vagy több feladat futtatását; micro-SD nyílás található a projektek adatmentéséhez. A panelen van USB-C (CH340C) soros átvitelhez, boot és reset gombok, valamint szabványos I2C/SPI/GPIO kivezetések, így gyorsan beköthető szenzorokhoz és kiegészítőkhöz. Röviden: ez a modul nem egy „csak kijelző” eszköz, hanem egy teljes, azonnal használható HMI-fejlesztő környezet kis prototípusokhoz és termékfejlesztéshez.

Kérdés: Mikor érdemes ezt a fejlesztőpanelt választani a projektben?
Válasz: Érdemes választani, ha a projekted grafikus felületet igényel (menük, grafikonok, érintésvezérlés), de nem akarsz külön LCD-vezérlőt és mikrokontrollert összerakni. Különösen jó választás, ha: gyors prototípust készítesz HMI-hez, helyi kezelőfelületet szeretnél egy IoT eszközön (például termosztát, vezérlőpanel, adatmegjelenítő), vagy egyszerű demo alkalmazást akarsz LVGL-lel. Ha fontos a beépített SD-tároló lehetősége, vagy szükséged van PSRAM-ra nagyobb képi pufferhez, ez a panel kényelmes, kész megoldást ad.

Kérdés: Milyen fontos hardveres jellemzőkkel rendelkezik, és mit jelentenek ezek a gyakorlatban?
Válasz: A legfontosabb műszaki jellemzők a gyakorlatban így hatnak: az ESP32-S3 kétmagos processzora (max. 240 MHz) elegendő a Wi-Fi/Bluetooth háttérfeladatok és a grafikus frissítések egyidejű futtatásához; a 16 MB Flash hely a firmware-nek és erőforrásoknak; az 8 MB PSRAM lehetővé teszi nagyobb LVGL pufferelést és komplexebb képmanipulációkat; a 480×272 ILI9485 kijelző jól olvasható, és a párhuzamos RGB-565 interfész alacsonyabb MCU-terhet jelent a rajzolásnál; a GT911 kapacitív touch SPI-n adja az érintési koordinátákat — kalibrációval pontos és gyors; a micro-SD SPI csatlakozás egyszerűvé teszi logok, képek vagy firmware frissítések tárolását; a CH34xC USB-C serial adapter segíti a firmware feltöltését és a soros naplózást.

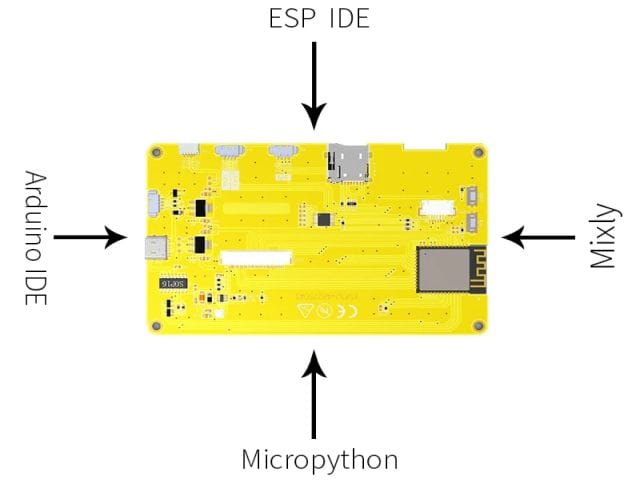

Kérdés: Milyen szoftveres környezetekkel és könyvtárakkal kompatibilis a panel (LVGL, Arduino, ESP-IDF, MicroPython stb.)?
Válasz: Elsődlegesen az Espressif ökoszisztéma (ESP-IDF) és a community által karbantartott Arduino-ESP32 core a természetes választás: mindkettőből könnyen használhatod az LVGL grafikus könyvtárat és az SPI/I2C perifériákat. LVGL (GUI könyvtár) kifejezetten jól skálázható ilyen paneleken — a PSRAM és a megfelelő pufferelés beállításával sima, flicker-mentes felületet kapsz. MicroPython vagy más RTOS-ok is szóba jöhetnek, de ellenőrizd a konkrét firmware-támogatást az ESP32-S3-hoz (egyes MicroPython build-ok már támogatják az S3-at, de előfordulhat, hogy külön buildre vagy egyedi driverre lesz szükség a GT911/ILI9485 illesztéséhez).

Kérdés: Hogyan kezdjem el — melyek az első telepítési és beüzemelési lépések?
Válasz: Kezdéshez a következő, lépésről lépésre használható menetrendet javaslom:
1) Csatlakoztasd a panelt USB-C kábellel a gépedhez — Windows esetén előfordulhat, hogy a CH340C illesztőprogram telepítése szükséges.
2) Nyisd meg az Arduino IDE-t vagy az ESP-IDF fejlesztőkörnyezetet; állítsd be az ESP32-S3 célplatformot.
3) Tölts fel egy egyszerű „Hello world” soros programot (soros kommunikáció ellenőrzésére).
4) Példaprojektként futtass egy LVGL demo sketch-et, amely inicializálja az ILI9485 és GT911 drivereket — így látod a kijelző/frissítések működését.
5) Ha SD-kártyát használsz, ellenőrizd a csatlakozást és mountolást (SPI-CS beállítása).
A panelen található Boot és Reset gombok segítenek a bootloaderbe lépni és a firmware feltöltését egyszerűbbé tenni.

Kérdés: Melyek a leggyakoribb problémák, és hogyan oldhatók meg (hibakeresési tippek)?
Válasz: Tipikus problémák és egyszerű megoldások:
• A soros port nem jelenik meg: telepítsd a CH34xC drivert, próbálj másik USB-C kábelt és portot.
• A touch nem reagál: ellenőrizd, hogy a GT911 SPI csatlakozása megfelelő, futtass kalibrációt, és győződj meg róla, hogy a panel tápellátása stabil.
• A kijelzőn zajos, hibás kép látszik: hibás inicializáció vagy rossz vezérlő-beállítás gyakori oka — ellenőrizd az ILI9485 inicializációs sorozatát és a párhuzamos RGB beállításokat a könyvtárban.
• SD-kártya nem mountol: ellenőrizd a CS/CLK/MOSI/MISO bekötést és a kártya fájlrendszerét; próbáld meg kisebb blokkmérettel formázni.
• Memória- vagy teljesítményproblémák: csökkentsd az LVGL buffer-méretét, használj részleges frissítést, és ha kell, támaszkodj a PSRAM-ra a nagyobb képi pufferekhez.

Kérdés: Milyen gyakorlati alkalmazásokhoz ajánlott ez a panel — ötletek és példák?
Válasz: Gyakorlati felhasználások: helyi vezérlőpanelek ipari vagy háztartási eszközökhöz, kis automatizálási HMI-k (pl. szellőzés, fűtés), képernyős IoT-értesítők, oktatási projektek vizuális interfésszel, demótermékek és prototípusok, vagy akár kisméretű kioszkok. LVGL segítségével gyorsan építhetsz menüket, gombokat, grafikonokat és animációkat anélkül, hogy minden grafikus elemet alacsony szinten kellene megvalósítanod.

Kérdés: Hogyan lehet optimalizálni a teljesítményt és a grafikus frissítést ezen a hardveren?
Válasz: Néhány gyakorlatias tipp: minimalizáld a képernyőre egyszerre rajzolt pixelek számát (részleges frissítések), használd a PSRAM-ot nagyobb pufferhez, állíts be dupla-pufferelést, és konfiguráld az LVGL-ben a megfelelő flush/driver mechanizmust (például DMA-támogatás, ha a driver engedi). Törekedj a grafikus elemek és képek tömörítésére, és mérsékeld a háttérfeladatok CPU-terhelését a Wi-Fi/BT kommunikáció során, hogy a felhasználói felület simán maradjon. Az ESP32-S3 architektúra vektor-kiterjesztései hasznosak lehetnek számításigényes képfeldolgozásnál vagy egyszerűbb ML inferenciáknál, de komplex gépi tanulásigényhez érdemes dedikált gyorsítót vagy külső egységet használni.
