AVR-Duino / Pro Mini (328, 5V/16MHz, TQFP)

Leírás

Az Arduino nyílt forrású fejlesztői platformmal a fejlesztés a PC oldalon kezdődik, a Processing, a Wiring vagy az a Arduino nyelven és a fordítás után az AVR-Duino / Pro Mini (328) hardware futtatja a kódot. Így PC független megvalósítások egyszerűen létrehozhatóak. A fejlesztés Mac OS X, Windows és Linux rendszerek alatt is lehetséges.

Sokszor probléma, hogy az alappanel nagy, felesleges kiegészítők vannak rajta. Itt azonban csak és kizárólag a legszükségesebb kiegészítők, minimális hardware került összeépítésre. Az eredeti Arduino Duemilanove rendszerrel a kompatibilitást a processzor és a működési környezet biztosítja, így a kódjainkat változatlan formában lehetséges a Pro Mini lapon futtatni. Sokszor csak a feltöltéshez szükséges FT232 USB-Soros átjáró az áramkörtől külön eszközként is elérhető – nem kell állandóan plusz fogyasztást okozva az áramkör részének lennie. Az áramkör a feltöltéshez szükséges bootloadert előre beégetve tartalmazza! Az áramellátás akár 3..5V-os tápfeszültségről, akár bármilyen 7.5..12V külső áramforrásból is egyszerűen megoldható.

Fontos: Az áramkörre való feltöltéshez bármely, 5V-os USB-soros áramkör alkalmas,ami DTR/CTR kivezetéssel is rendelkezik.

Az eszköz Arduino Mini Pro, MiniPro, Pro Mini 328 néven is ismert.

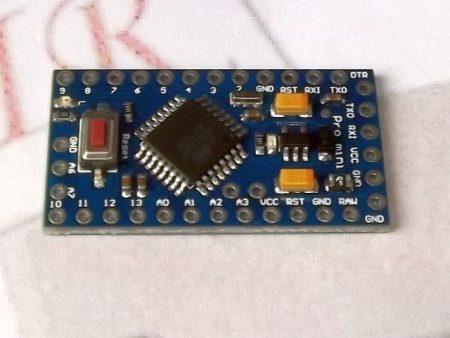

Az eszköz a képen is látható kivitelű!

Támogatott programnyelv

• C (WinAVR, AVR-Studio),
• Arduino-00xx és Arduino-1.x,
• Wiring,
• Bascom-AVR,
• MicroPascal…

Szolgáltatás

• ATmega328 központi mikrokontroller,
• Külső tápfeszültség 7..12 V vagy szabályzott 3..5V,
• 14 digitális ki/bemenet (ebből 6 PWM),
• 6 analóg bemenet,
• 32 kbyte Flash (program) memória (ebből 30 kbyte szabadon programozható),
• 2 kbyte SRAM és 1 kbyte EEPROM,
• 16 Mhz órajel,
• soros programfeltőtő illesztőfelület (pl. FT232 UpLoaderhez).

Csomag tartalma

• AVR-Duino/MiniPro (328) alappanel (TQFP tokozású Mega328),
• tördelhető tüskesor a csatlakozásokhoz.
