ESP32-C3 SuperMini Plus (ESP32C3, 4MB Flash, WS2812B, uFl)

1.450Ft (1.142Ft+ÁFA)

ESP32-C3 SuperMini Plus V2.0 kompakt Wi-Fi és Bluetooth LE fejlesztőpanel ESP32-C3FN4 mikrovezérlővel, 32 bites RISC-V maggal, 160 MHz maximális órajellel és 4 MB flash memóriával. USB-C csatlakozása natív USB Serial/JTAG kapcsolatot használ. A panelen GPIO8-ról vezérelt WS2812B RGB LED, integrált kerámia antenna és IPEX/U.FL külső antennacsatlakozó is található.

20 készleten

Cikkszám: T49795-1 Kategória: Márka:
Cikkszám: T49795-1

Leírás

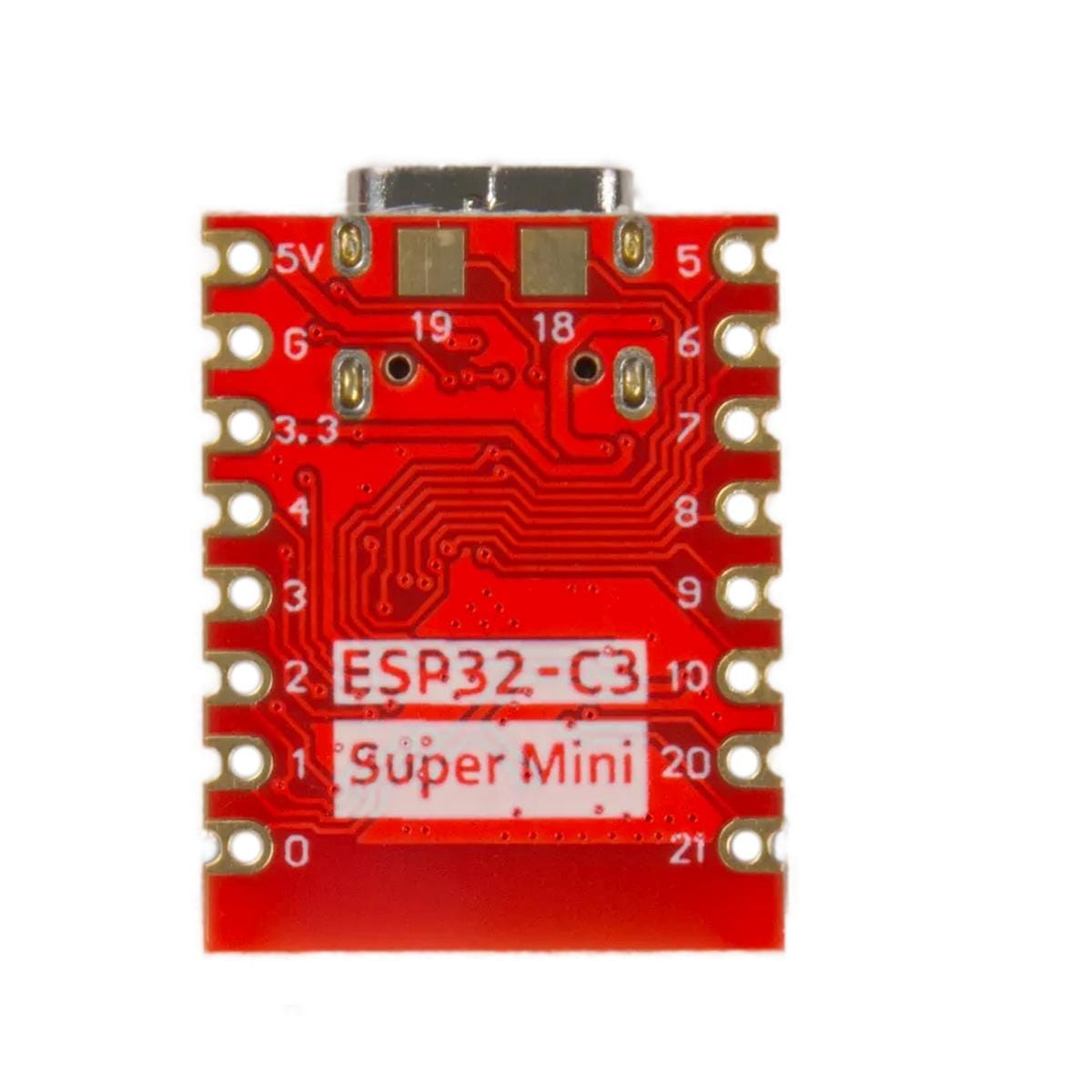

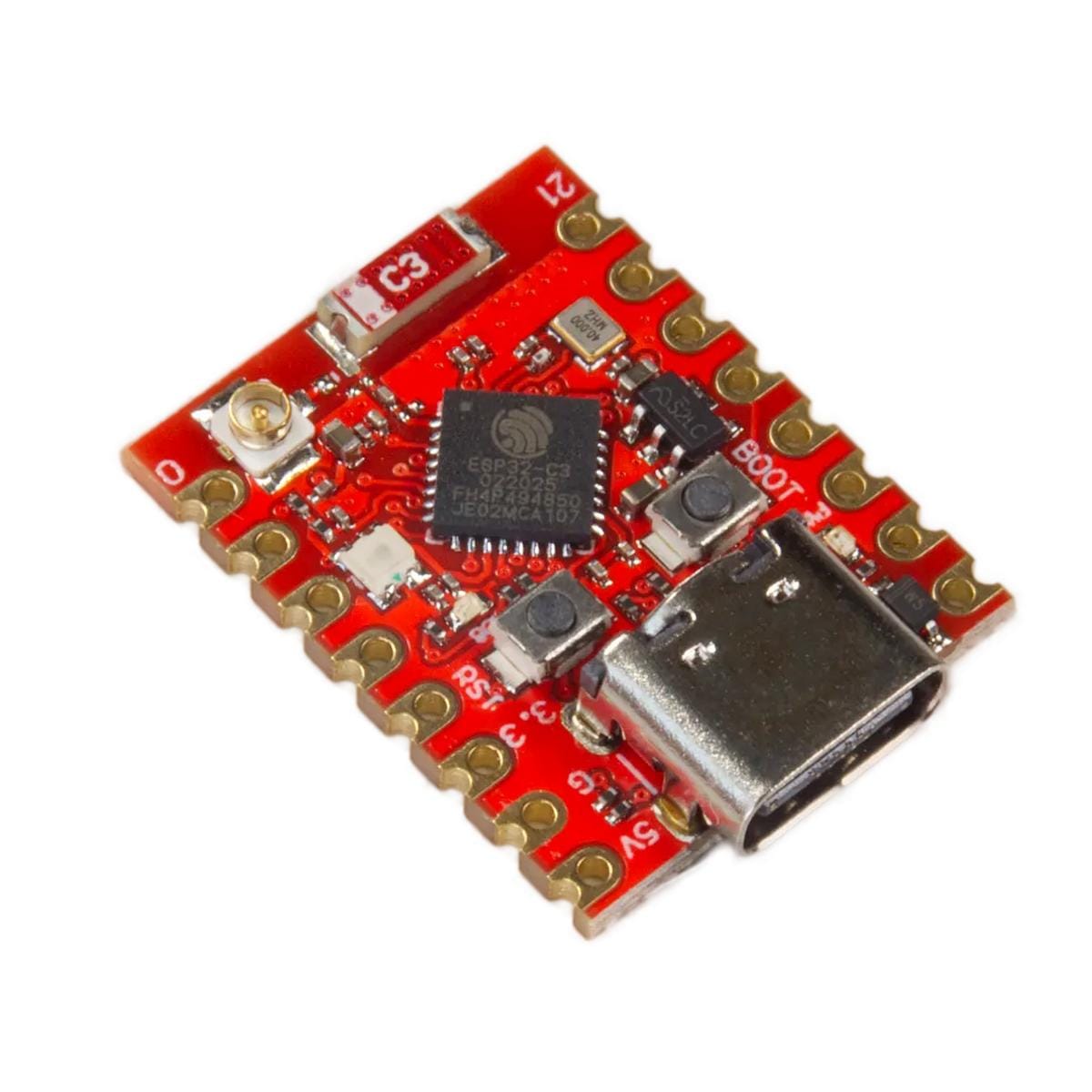

Az ESP32-C3 SuperMini Plus V2.0 fejlesztőpanel azokhoz az építésekhez passzol igazán, ahol kevés a hely, de a vezérlőn nem szeretnél sokat engedni. Egy 22,52 x 18 mm-es panelen kapsz ESP32-C3FN4 mikrovezérlőt, Wi-Fi-t, Bluetooth LE kapcsolatot, USB-C csatlakozást, címezhető RGB LED-et és külső antenna csatlakoztatásának lehetőségét. A vezérlő 32 bites RISC-V magja legfeljebb 160 MHz-en működik, a programok számára pedig 4 MB beépített flash memória áll rendelkezésre.

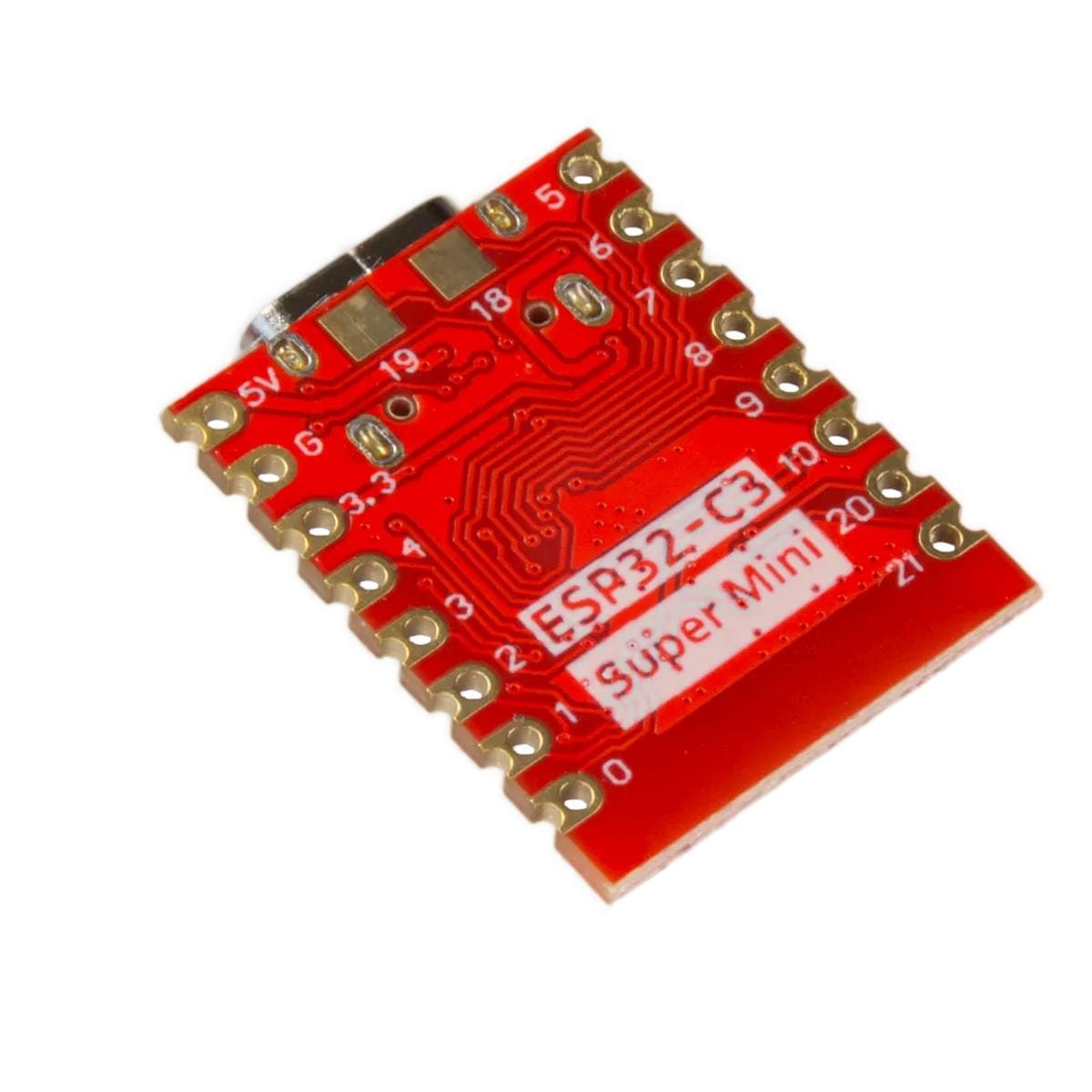

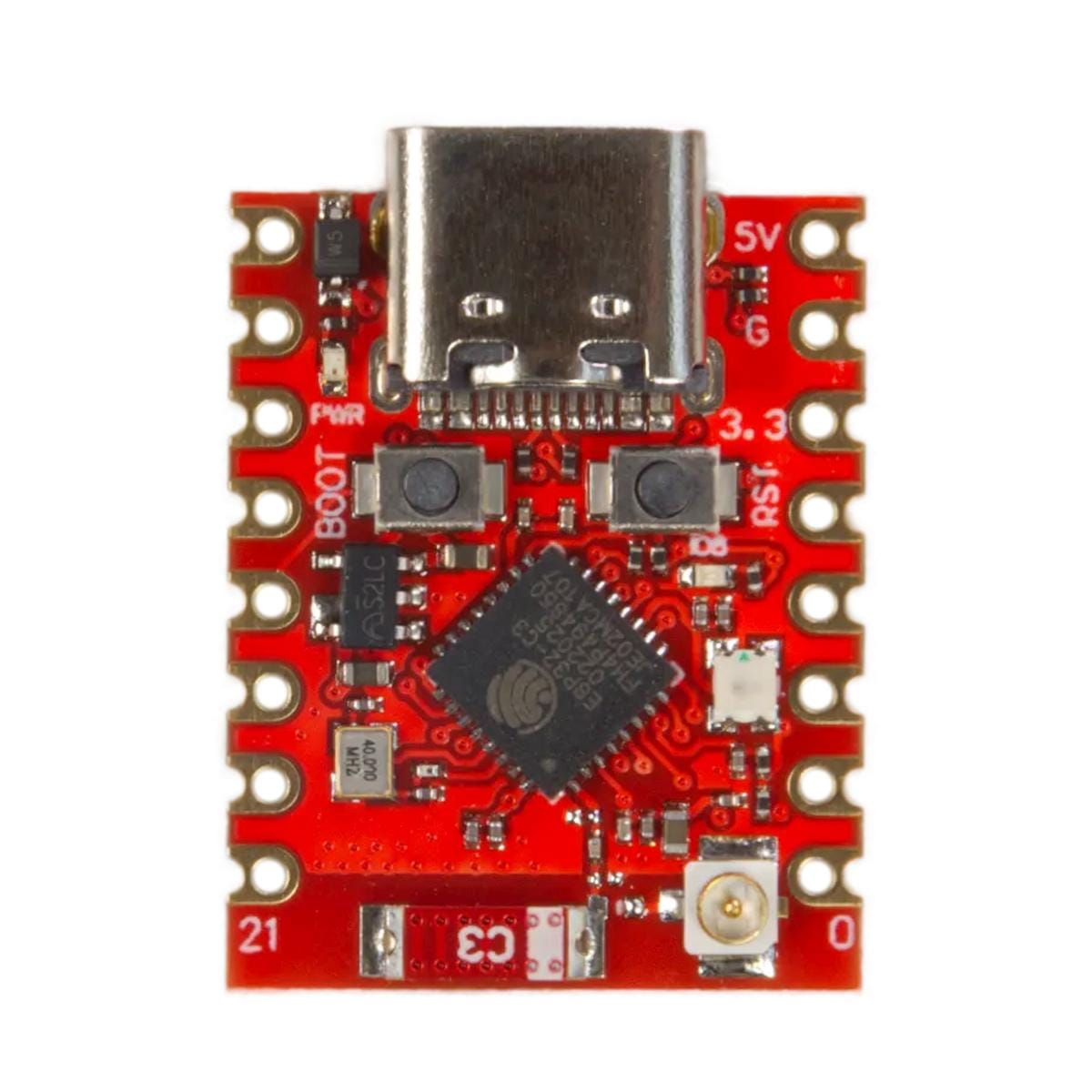

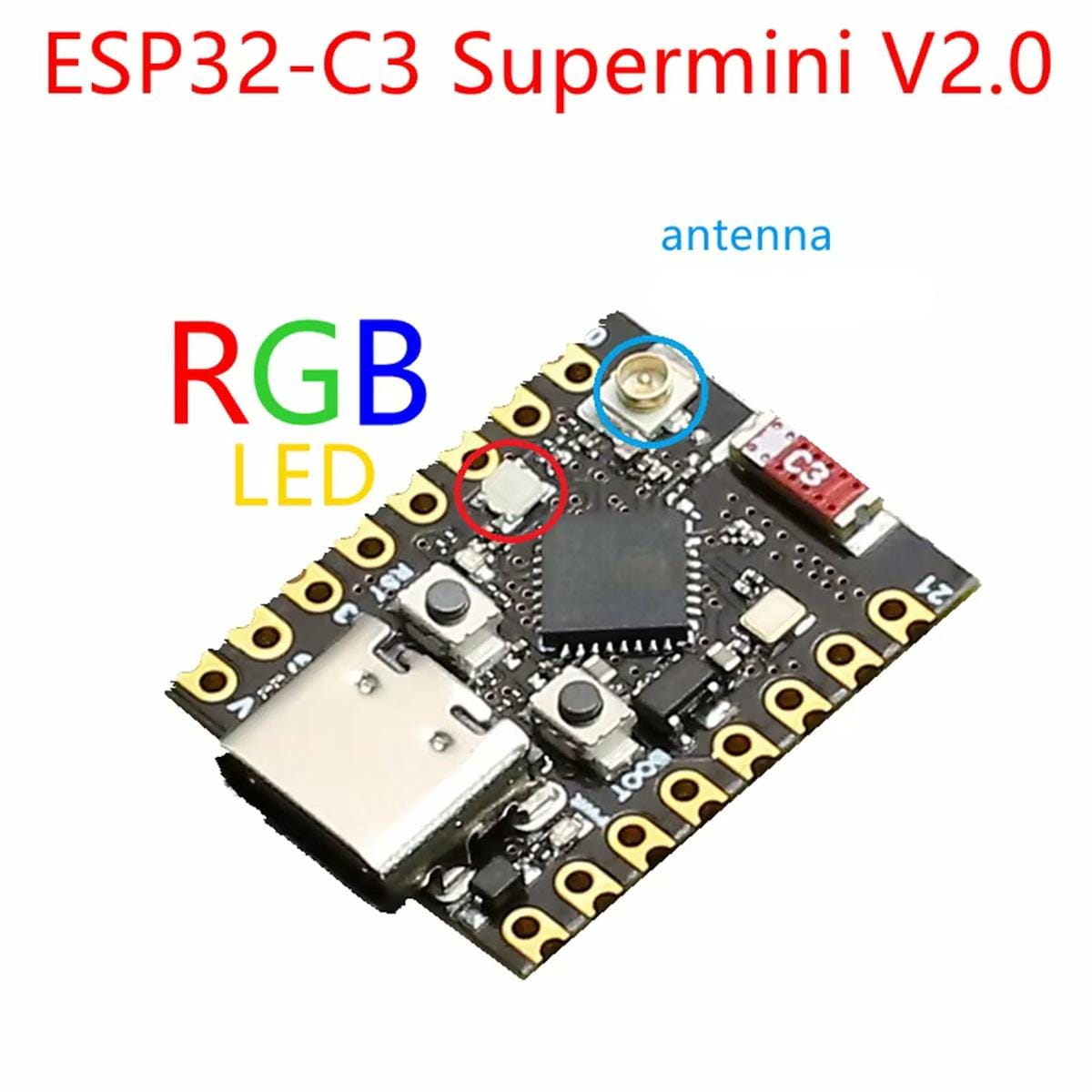

A Plus változatnál két részletre már a tervezés elején érdemes figyelni. A fedélzeti WS2812B RGB LED a GPIO8-ra csatlakozik, tehát ez a láb már eleve kapott egy feladatot. Az antennarésznél a kerámia antenna mellett IPEX/U.FL csatlakozó is van, viszont a külső antenna használatához az RF jelutat a panelen is át kell kapcsolni. Ez forrasztási feladat, nem egyszerűen egy antenna bedugását jelenti.

A programfeltöltés USB-C kábelen keresztül, az ESP32-C3 saját USB Serial/JTAG kapcsolatán történik. Külön USB-UART átalakító nem kell hozzá, így a panel mérete kicsi maradhatott. Arduino IDE, ESP-IDF, PlatformIO és MicroPython környezetben egyaránt használható.

Az ESP32-C3 SuperMini Plus V2.0 fejlesztőpanel jól illik kis Wi-Fi-s szenzorokhoz, otthonautomatizálási vezérlőkhöz, Bluetooth LE eszközökhöz és olyan beépítésekhez, ahol a nagyobb ESP32 fejlesztőpanelek már egyszerűen nem férnek el. Ha viszont a cél hónapokig működő, sokat alvó elemes eszköz, akkor a Plus változat WS2812B LED-jének nyugalmi fogyasztását is bele kell számolni az energiamérlegbe.

Hol használható?

Egy ilyen panel általában a készülék magjaként dolgozik. Fogadja a szenzorok adatait, kezeli a kijelzőt vagy más perifériákat, kapcsolatot tart a Wi-Fi hálózattal, és szükség esetén Bluetooth LE eszközökkel is kommunikál. Közben a szabad GPIO-kon keresztül vezérelheti a köré épített elektronikát.

A kis méret itt valódi előny. Egy apró szenzordobozban, falikapcsoló mögött, saját NYÁK-ra ültetve vagy keskeny műszerdobozban sokkal könnyebb helyet találni neki, mint egy teljes méretű ESP32 DevKit panelnek.

A lábkiosztást viszont nem érdemes menet közben kitalálni. A GPIO8 az RGB LEDhez tartozik, a GPIO9 a BOOT funkcióban vesz részt, a GPIO2 pedig a vezérlő indulásánál is szerepet kap. Amíg csak egyetlen szenzor lóg a panelen, ez alig feltűnő. Több I2C, SPI és egyéb perifériánál viszont hamar kiderül, miért jobb előre kiosztani a lábakat.

Így működik a gyakorlatban

USB-C kábellel a számítógép közvetlenül az ESP32-C3 natív USB interfészéhez kapcsolódik. Arduino IDE-ben az ESP32C3 Dev Module jó kiindulási beállítás, a natív USB-n működő soros monitorhoz pedig az USB CDC On Boot opciót is engedélyezni kell.

I2C eszközökhöz használható például a GPIO4 és GPIO5 páros, SDA és SCL szerepkörben. Ez ennél a panelnél kényelmesebb választás, mert nem kerül útba sem a GPIO8-ra kötött RGB LED, sem a GPIO9 BOOT funkciója. Egy I2C kijelző és néhány érzékelő így rendezettebben beilleszthető a kapcsolásba.

SPI használatakor megfelelő kiosztás lehet a GPIO6 az órajelhez, GPIO7 a MOSI-hoz, GPIO2 a MISO-hoz és GPIO10 a chipkiválasztáshoz. A GPIO2-nél az induláskori jelszintre is figyelni kell. Ha a rákötött periféria bekapcsoláskor rossz állapotba kényszeríti ezt a lábat, a vezérlő indulása is félremehet.

A külső antennánál szintén van egy apró, de lényeges műhelyrészlet. Az IPEX/U.FL aljzat megléte még csak a csatlakozási lehetőséget adja meg. Alaphelyzetben a rádiós jel a fedélzeti kerámia antennára jut, ezért külső antenna használatakor az RF átkötést is át kell helyezni a megfelelő állásba.

Hol jó igazán?

  • Wi-Fi-s hőmérséklet-, páratartalom- vagy levegőminőség-mérő építésénél, ahol a teljes elektronika kis dobozba kerül.
  • MQTT vagy HTTP kapcsolatot használó otthonautomatizálási vezérlőben.
  • Bluetooth LE érzékelő, távirányító vagy adatgyűjtő központi vezérlőjeként.
  • I2C kijelzővel és szenzorokkal épített kis asztali műszerben.
  • SPI kijelzők, memóriák vagy más digitális perifériák kezelésére.
  • Olyan készülékben, ahol a fedélzeti RGB LED-del helyben is szeretnél állapotot, hibát vagy kapcsolatot jelezni.
  • Fém- vagy árnyékoló környezetbe kerülő készüléknél, ahol jól jöhet a külső 2,4 GHz-es antenna használatának lehetősége.

Mire kell figyelni beüzemeléskor?

Mire figyelj?Mit okoz?
GPIO8-at más feladatra is használnád?Ugyanez a láb vezérli a fedélzeti WS2812B RGB LED-et is.
GPIO8 és GPIO9 kerülne az I2C buszra?Az RGB LED és a BOOT funkció miatt ez a kiosztás könnyen kellemetlenné válhat.
Külső antennát csatlakoztatsz?Az IPEX/U.FL csatlakozó mellett az RF átkötést is a külső antenna felé kell állítani.
GPIO2-re SPI perifériát kötsz?A periféria bekapcsoláskori jelszintje a vezérlő indulását is befolyásolhatja.
Natív USB-n szeretnéd használni a soros monitort?Arduino IDE-ben az USB CDC On Boot beállítást is engedélyezni kell.
Hosszú deep-sleep időszakokkal számolsz?A WS2812B LED saját nyugalmi fogyasztása rövidíti az elemes üzemidőt.

Ezt nézd meg, mielőtt döntesz

Elsőként azt érdemes eldönteni, hogy tényleg kihasználod-e a Plus kivitel sajátosságait. Ha kell az RGB állapotjelzés, vagy a készülék helye miatt külső antennával számolsz, ezek hasznos pluszok. Ha egyikre sincs szükség, egy egyszerűbb ESP32-C3 panel is elvégezheti ugyanazt a vezérlési feladatot.

A következő kérdés már a lábkiosztás. Az ESP32-C3 SuperMini Plus V2.0 fejlesztőpanel kicsi, ennek megfelelően a kivezetésekből sincs korlátlan mennyiség. Ha egyszerre szeretnél I2C kijelzőt, SPI perifériát, UART eszközt és még néhány digitális be- vagy kimenetet, akkor az egész kiosztást érdemes egyben megtervezni.

A logikai szint 3,3 V. Egy 5 V-ról táplált modul ettől még használható lehet mellette, de a jelvezetékein külön meg kell nézni, hogy 3,3 V kompatibilisek-e. Ahol ez nem teljesül, ott megfelelő szintillesztés kell.

Külső antennához 2,4 GHz-re való, IPEX/U.FL csatlakozású antenna szükséges. A konkrét csomag antennatartalma: !!!.

Ahol már más megoldást érdemes választani

  • Hónapokig kis akkumulátorról működő, ritkán ébredő szenzornál előnyösebb lehet egy alacsonyabb panel-nyugalmi fogyasztású ESP32-C3 változat.
  • Sok különálló GPIO-t igénylő építésnél egy nagyobb fejlesztőpanel kényelmesebb és áttekinthetőbb bekötést ad.
  • 5 GHz-es Wi-Fi kapcsolatot igénylő rendszerhez más rádiós vezérlőre van szükség.
  • Klasszikus Bluetooth kapcsolatot használó projekthez olyan ESP32 változatot kell választani, amely ezt a módot is támogatja.
  • Gyakran cserélgetett külső antennával végzett fejlesztésnél kényelmesebb lehet olyan panel, amelynek antennaválasztása nem igényel forrasztási átkötést.

Egy részlet, amin sok múlhat

Mielőtt rákerülnek a vezetékek a próbapanelre, rajzold fel a GPIO-kiosztást. A GPIO8, GPIO9 és GPIO2 mellé rögtön írd oda a saját szerepüket, majd ezek köré oszd ki az I2C, SPI, UART és egyéb jeleket. Pár perc tervezéssel elkerülhető, hogy a kész kapcsolásnál derüljön ki: ugyanazt a lábat két külön feladatra is lefoglaltad, vagy egy periféria bekapcsoláskor beleszól a vezérlő indulásába.

Műszaki jellemzők

JellemzőÉrték
Mikrovezérlő:ESP32-C3FN4
CPU:32 bites, egymagos RISC-V
Maximális CPU-órajel:160 MHz
Flash memória:4 MB, a chipbe integrálva
SRAM:400 kB
Wi-Fi:IEEE 802.11 b/g/n, 2,4 GHz
Bluetooth:Bluetooth 5 LE
USB:USB-C, natív USB Serial/JTAG
Fedélzeti RGB LED:WS2812B, GPIO8
Antenna:Fedélzeti kerámia antenna + IPEX/U.FL csatlakozó
Külső antenna átkapcsolása:Panelen lévő RF átkötéssel

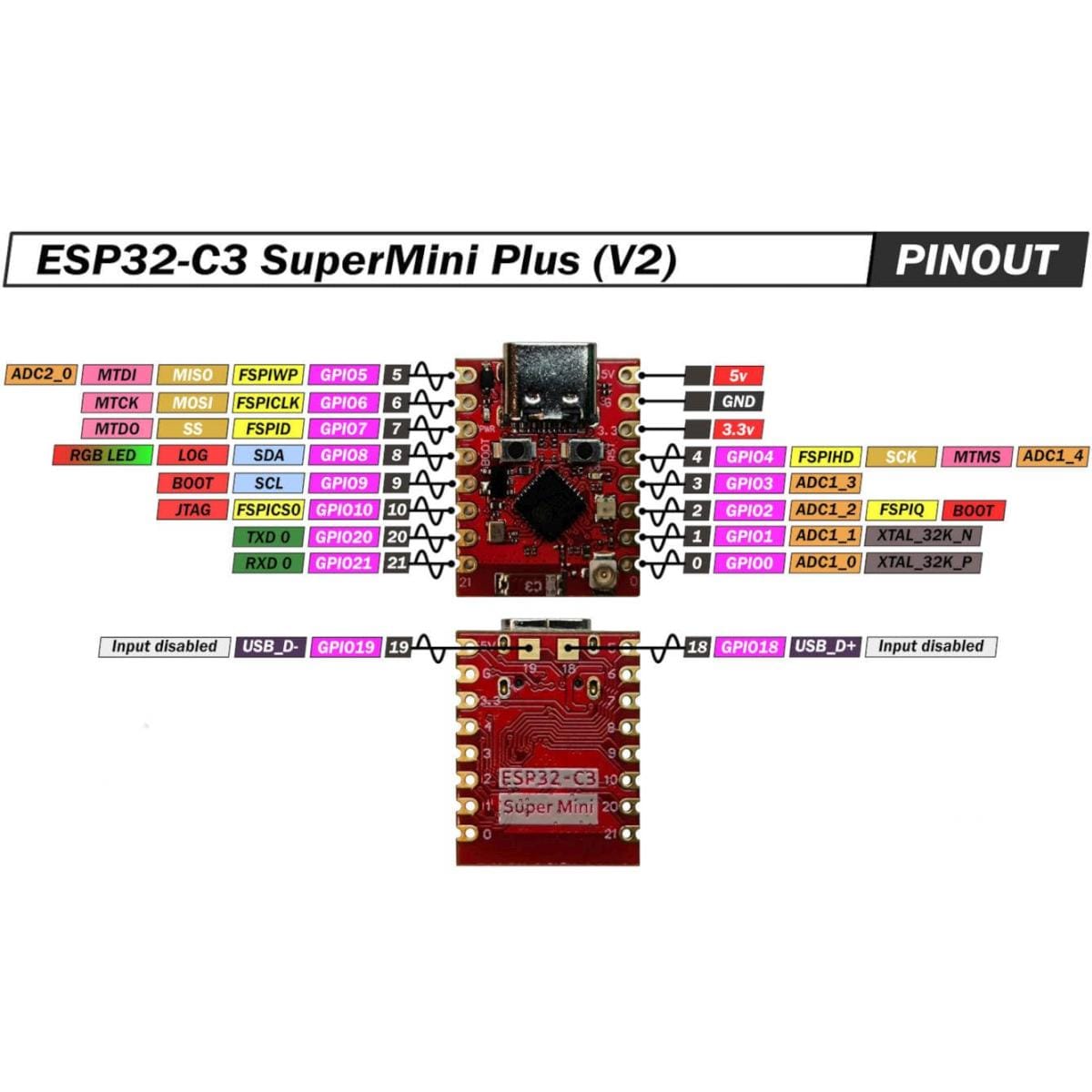

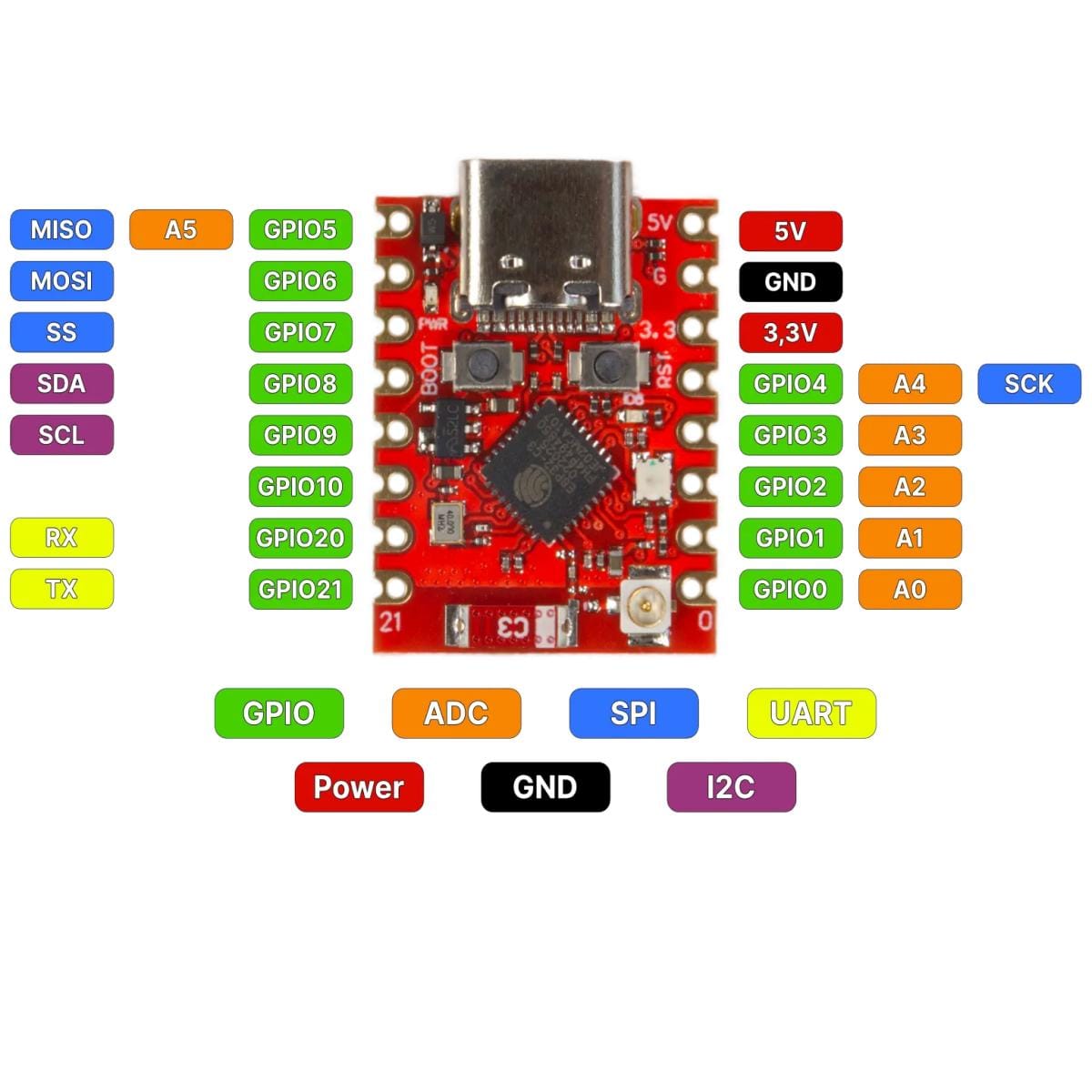

GPIO0-GPIO5:ADC funkció is elérhető
UART0 RX:GPIO20
UART0 TX:GPIO21
BOOT:GPIO9
SPI mintakiosztás:SCK GPIO6, MISO GPIO2, MOSI GPIO7, SS GPIO10
I2C használható kiosztás:SDA GPIO4, SCL GPIO5
USB tápellátás:5 V
VCC bemenet:3,3-6 V DC
Kimeneti tápág:3,3 V
Méret:22,52 x 18,0 mm
NYÁK kivitel:Piros, V2.0
Fejlesztőkörnyezet:Arduino IDE, ESP-IDF, PlatformIO, MicroPython
Logikai szint:3,3 V

Dokumentáció

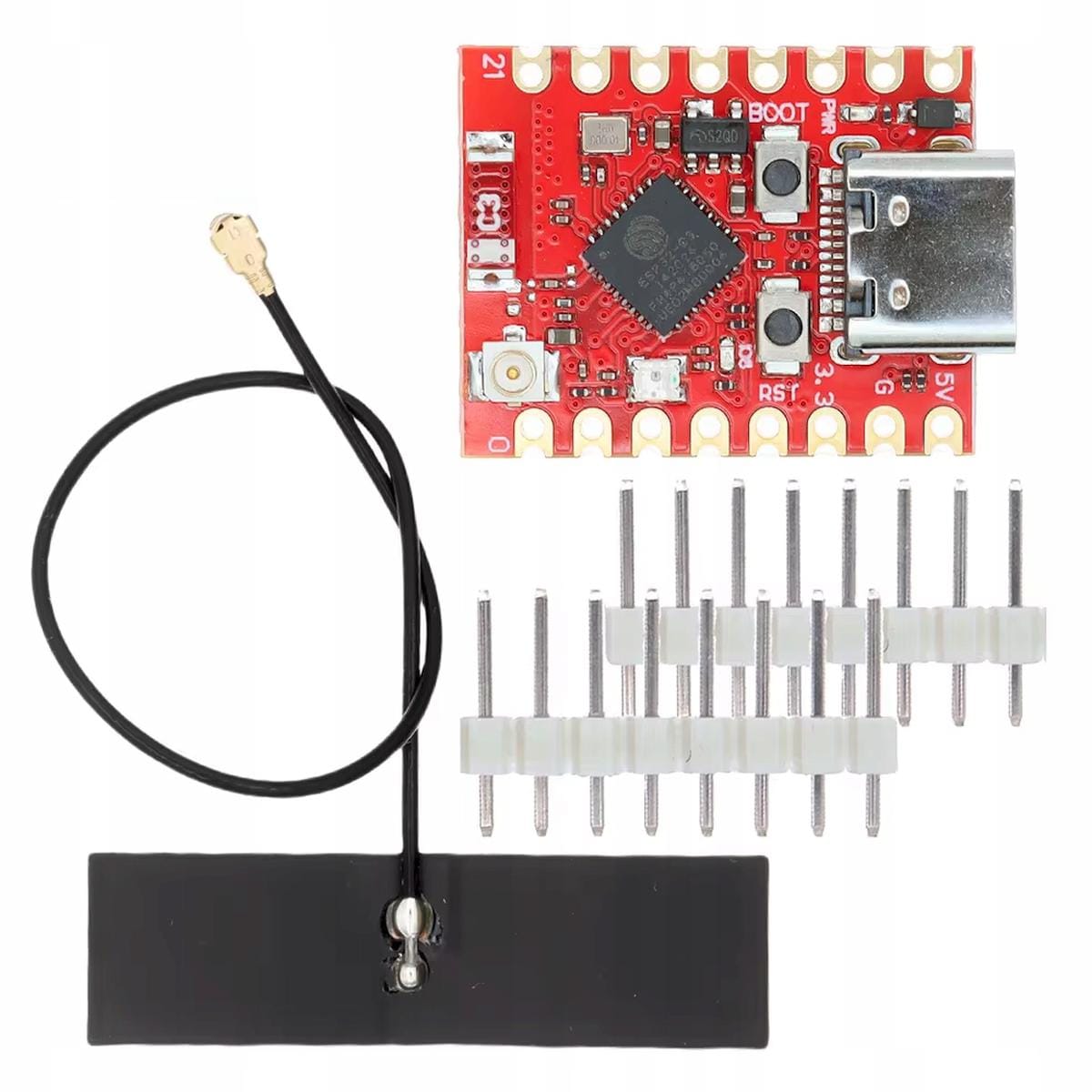

Csomag

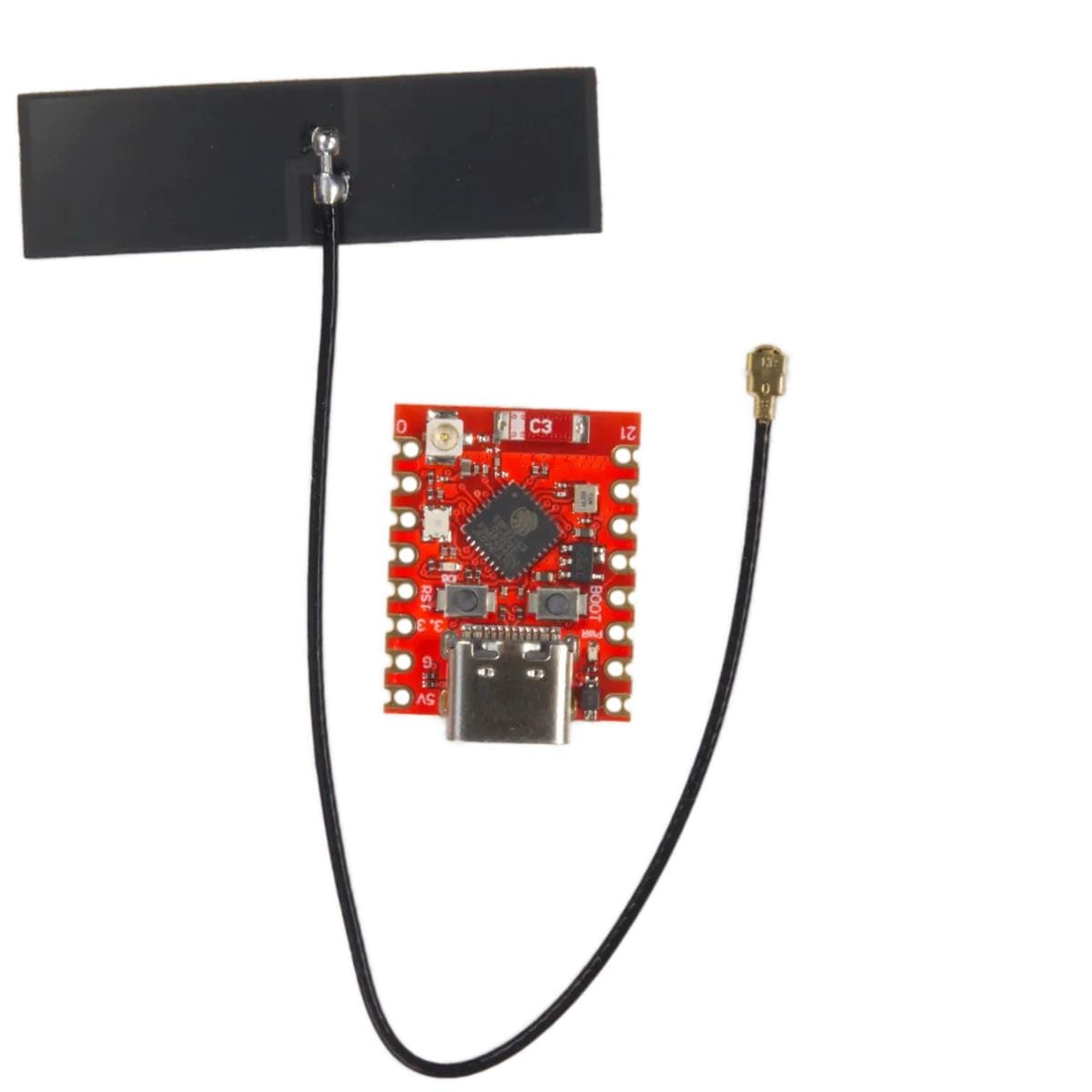

  • 1x ESP32-C3 SuperMini Plus V2.0 fejlesztőpanel
  • 2x Tüskesor
  • 1x IPEX/U.FL antenna

További információk

Tömeg0,03 kg
Méretek6 × 3 × 1 cm
CikkszámT49795-1
Chipkészlet

Tápfeszültség [V]

,


Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„ESP32-C3 SuperMini Plus (ESP32C3, 4MB Flash, WS2812B, uFl)” értékelése elsőként

Az e-mail címet nem tesszük közzé. A kötelező mezőket * karakterrel jelöltük

Gyakran ismételt kérdések az ESP32-C3 SuperMini Plus V2.0 fejlesztőpanelről

Milyen mikrovezérlő van az ESP32-C3 SuperMini Plus V2.0 panelen?

Az ESP32-C3 SuperMini Plus V2.0 vezérlője az ESP32-C3FN4. Egy 32 bites, egymagos RISC-V processzort tartalmaz, legfeljebb 160 MHz órajellel, a programok számára pedig 4 MB beépített flash memória áll rendelkezésre.

Használható az ESP32-C3 SuperMini Plus V2.0 Arduino IDE-vel?

Igen. Az ESP32C3 Dev Module beállítás megfelelő kiindulás, a natív USB-n működő soros kapcsolathoz pedig az USB CDC On Boot opciót is engedélyezni kell.

Miért kell külön figyelni a GPIO8 használatára?

A GPIO8 vezérli a panelre épített WS2812B RGB LED-et. Ha ugyanezt a lábat más perifériához is felhasználod, a két funkció ugyanazon a jelvezetéken osztozik, ezért ezt már a lábkiosztásnál számításba kell venni.

Melyik lábpár használható kényelmesen I2C kommunikációhoz?

Használható kiosztás az SDA=GPIO4 és SCL=GPIO5. Ezzel kimarad a GPIO8 és GPIO9, így az RGB LED és a BOOT funkció sem keveredik bele az I2C buszba.

Csatlakoztatható külső antenna az ESP32-C3 SuperMini Plus V2.0 panelhez?

Igen, a panelen IPEX/U.FL antennacsatlakozó található. A külső antenna tényleges használatához az RF jelutat is át kell kapcsolni a panelen kialakított átkötésnél.

Az IPEX/U.FL antenna csatlakoztatása után automatikusan a külső antenna működik?

Az antennacsatlakozó önmagában nem váltja át a rádiós jelutat. Alaphelyzetben a fedélzeti kerámia antenna aktív, ezért a külső antenna használatához az RF átkötést is át kell helyezni.

Milyen SPI lábkiosztással lehet elindulni ezen a panelen?

Egy használható kiosztás az SCK=GPIO6, MISO=GPIO2, MOSI=GPIO7 és SS=GPIO10. A GPIO2 az indulási állapotban is szerepet kap, ezért a hozzá kötött periféria bekapcsoláskori jelszintjére figyelni kell.

Használható az ESP32-C3 SuperMini Plus V2.0 elemes, deep-sleep üzemű szenzorhoz?

Használható, de az energiamérlegbe a fedélzeti WS2812B LED nyugalmi fogyasztását is bele kell venni. Ha a cél nagyon hosszú elemes üzemidő és a vezérlő az idő nagy részét deep-sleep módban tölti, egy kisebb nyugalmi fogyasztású panel kedvezőbb lehet.

Milyen vezeték nélküli kapcsolatokat kezel az ESP32-C3 SuperMini Plus V2.0?

A panel 2,4 GHz-es IEEE 802.11 b/g/n Wi-Fi-t és Bluetooth 5 LE kapcsolatot használ. Mindkettőt közvetlenül az ESP32-C3 mikrovezérlő biztosítja.

Kell külön USB-UART átalakító a programozáshoz?

A szokásos USB-s programfeltöltéshez nincs szükség külön átalakítóra. Az ESP32-C3 saját USB Serial/JTAG interfésze az USB-C csatlakozón keresztül érhető el.

Mekkora maga az ESP32-C3 SuperMini Plus V2.0 panel?

A NYÁK mérete 22,52 x 18,0 mm. Ez már elég kicsi ahhoz, hogy kompakt szenzordobozokban, keskeny műszerekben vagy saját NYÁK-ra épített vezérlésekben is könnyen elférjen.

Mire érdemes figyelni, ha több periféria kerül egyszerre a panelre?

Érdemes előre kiosztani az összes GPIO-t, és külön megjelölni a GPIO8, GPIO9 és GPIO2 szerepét. Így az I2C, SPI, UART és egyéb perifériák bekötésekor már látszik, mely lábak használhatók kényelmesen, és melyeknél kell számolni egy másik funkcióval is.
