433 MHz transmitter adó-vevő modulpár

Leírás

Ha egyszerű, olcsó és gyorsan beüzemelhető vezeték nélküli adatátvitelt keresel – ez a 433 MHz-es adó-vevő modul pár remek kiindulópont. Arduino, ESP8266, ESP32 vagy más GPIO-alapú vezérlő mellé használva alkalmas szenzoradatok, kapcsolójelek és egyszerű vezérlőparancsok továbbítására.

A modul ASK / OOK modulációval működik, vagyis kis adatsebességű digitális kommunikációra való. Nem kész, önálló rádiós eszköz: akkor dolgozik jól, ha egy beágyazott rendszer részeként használod, megfelelő antennával és szoftveres protokollal.

Mire használhatod?

• vezeték nélküli szenzoradat-küldés Arduino vagy ESP alapú rendszerek között
• egyszerű relévezérléshez vagy világításkapcsoláshoz
• garázskapu- vagy modellvezérlés prototípusokhoz
• oktatási és kísérleti RF kommunikációs feladatokhoz
• alacsony adatforgalmú állapotjelző rendszerekhez

Hogyan működik?

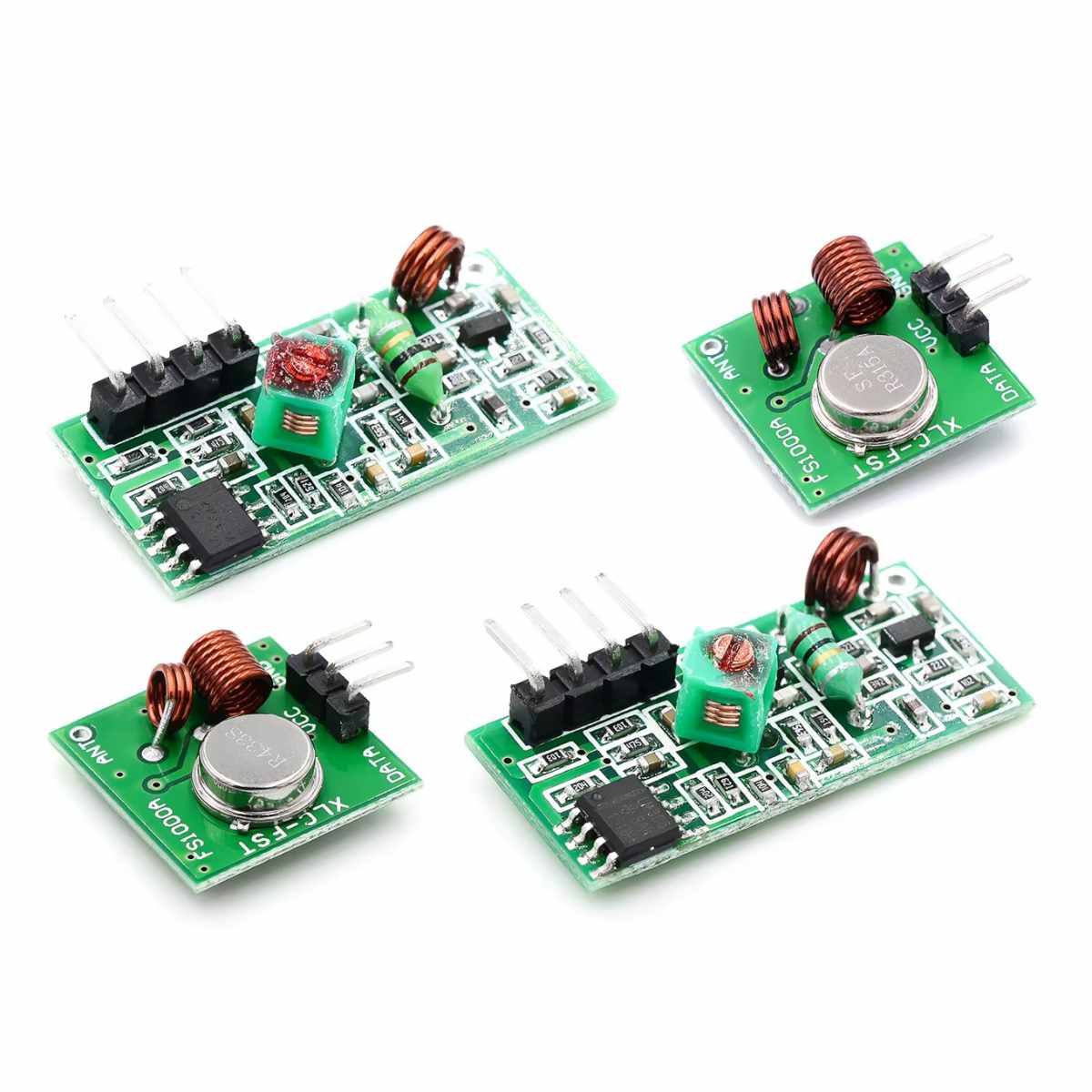

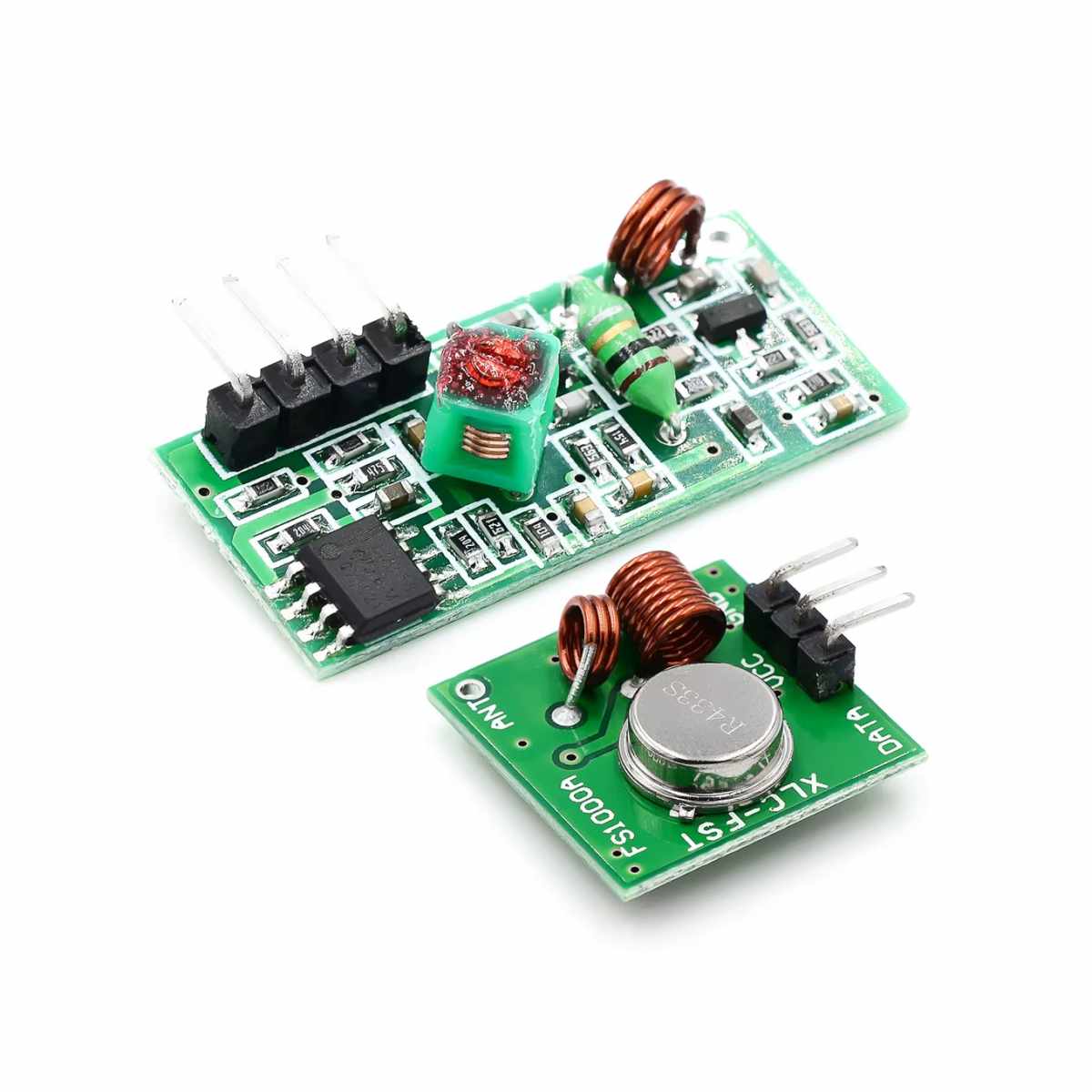

A csomag egy adó- és egy vevőmodult tartalmaz. A mikrovezérlő digitális jelet küld az adó adatbemenetére, az adó ezt rádiófrekvenciás jellé alakítja, majd a vevő oldalon a jel újra digitális formában jelenik meg. A kommunikáció a 433,92 MHz-es ISM sávban történik.

Fontos tudni, hogy ez a modul a nyers fizikai réteget adja. A stabil működéshez a gyakorlatban szükséged lehet kódolásra, csomagkezelésre és hibakezelésre is, például VirtualWire vagy RadioHead könyvtár használatával.

Amit érdemes tudnod használat előtt

A működés minőségét három dolog különösen erősen befolyásolja:

• az antenna: antenna nélkül a hatótáv jelentősen romolhat
• a környezet: falak, zavarforrások és más 433 MHz-es eszközök csökkenthetik a stabilitást
• a szoftveres megoldás: nyers adatküldés helyett érdemes ellenőrzött adatcsomagokat használni

Ha nagy adatsebességre, folyamatos kétirányú kommunikációra vagy erősen zavarvédett kapcsolatra van szükséged, érdemes fejlettebb rádiós technológiában gondolkodnod.

Kompatibilitás

A modul széles körben használható mikrokontrolleres környezetben:

• Arduino: jól dokumentált példákkal, könnyű indulással
• ESP8266 / ESP32: megfelelő logikai szint és időzítés mellett jól használható
• Raspberry Pi: GPIO-n keresztül integrálható, de a valós idejű időzítés miatt több szoftveres odafigyelést igényelhet

Műszaki jellemzők

• Működési frekvencia: 433,92 MHz
• Moduláció: ASK / OOK
• Tápfeszültség adó: kb. 3,5-12 V
• Tápfeszültség vevő: 5 V
• Vevő érzékenysége: kb. -105 dBm
• Maximális adatsebesség: kb. 10 kbps
• Hatótáv: nyílt terepen kb. 80-100 m, beltérben jellemzően kb. 50 m, megfelelő antennával kedvező körülmények között ennél több is lehet
• Kimeneti interfész: digitális adat / GPIO
• Antenna csatlakozás: forrasztható pont
• Kialakítás: nyílt modulpanel

Specifikáció

• Vevőmodul

  • Típus: MX-05V / MX-RM-5V
  • Tápfeszültség: DC 5V
  • Áramfelvétel: 4mA
  • Frequencia: 433MHz
  • Érzékenység: -105dB
  • Opcionális antenna: 17..32cm hosszú (1/4 hullámhossz, illesztett)
  • Méret: 30*14*7mm

• Adómodul

  • Model: MX-FS-03V / FS1000A
  • Hatótáv: 20-200 m (tápfeszülrtség-függő)
  • Feszültség: 3.5-12V
  • Méret: 19*19mm
  • Működés: AM
  • Adássebesség: max. 4kB/s
  • Adóteljesítmény: 10mW
  • Frekvencia: 433MHz
  • Opcionális antenna:25..32 cm (hangolásfüggő)

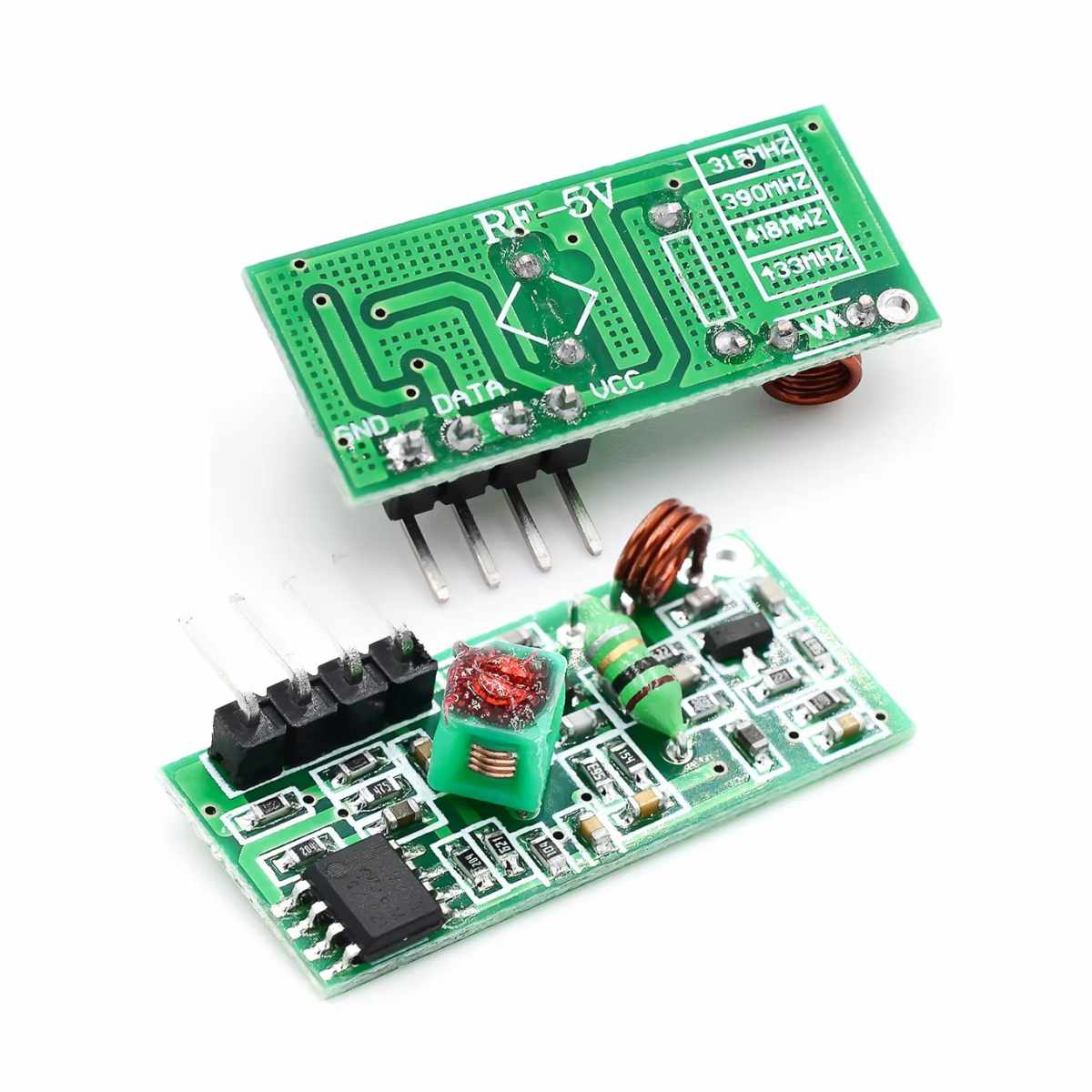

Lábkiosztás

• Vevő

  • 1 – Vcc
  • 2,3 – Adat
  • 4 – GND

• Adómodul

  • 1 – GND
  • 2 – Vcc
  • 3 – Adat

Dokumentáció

• Handson Technology RF 433 MHz modul adatlap (PDF): részletes technikai adatok
• 433MHz kommunikáció adó/vevő
• RadioHead library
• Random Nerd Tutorials “Complete Guide for RF 433 MHz Transmitter/Receiver Module With Arduino”

Csomag tartalma

• 1 db 433 MHz adómodul
• 1 db 433 MHz vevőmodul

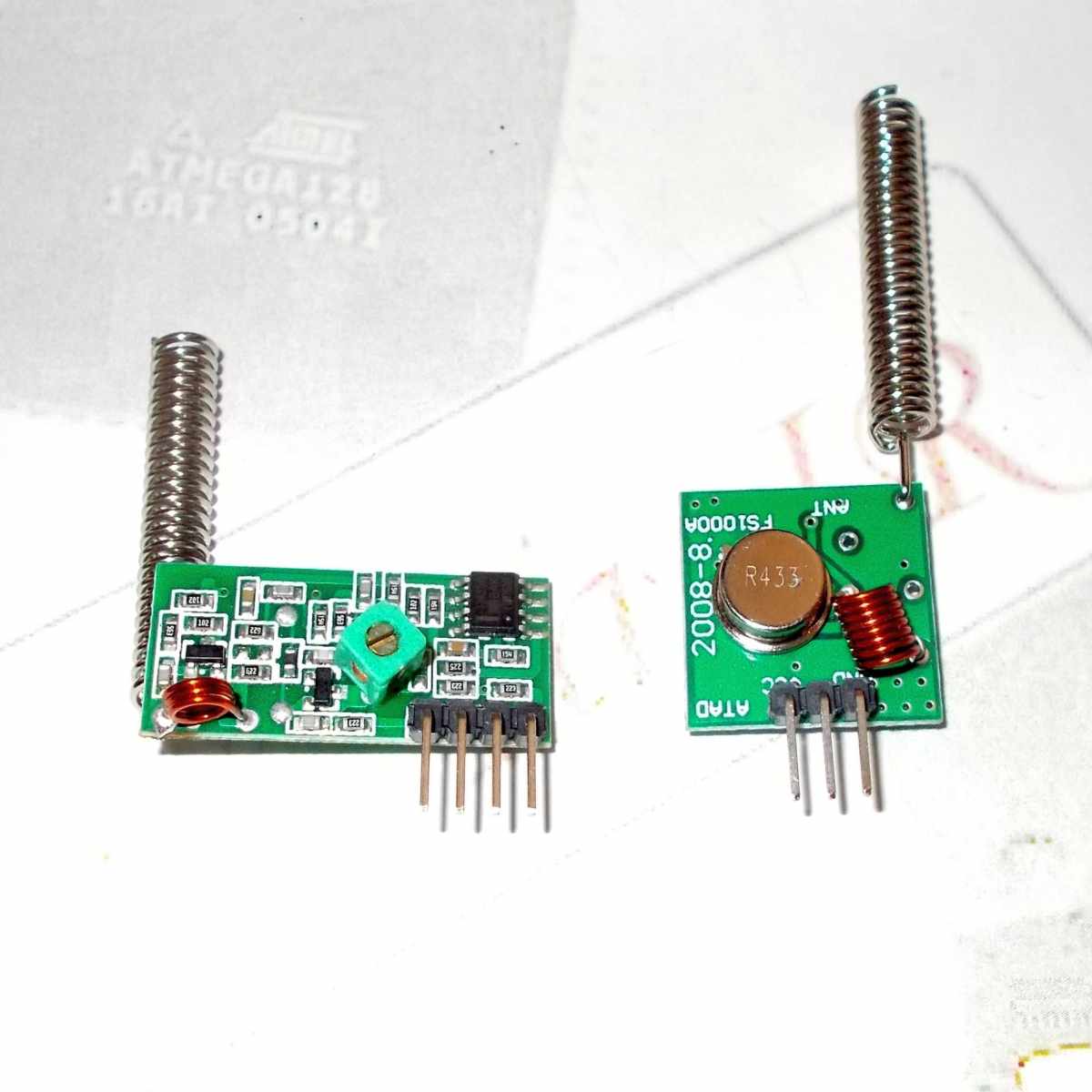

Az antenna nem része a csomagnak. Egy megfelelő hosszúságú huzalantennával vagy hangolt 433 MHz-es antennával jobb hatótáv érhető el.
