Leírás

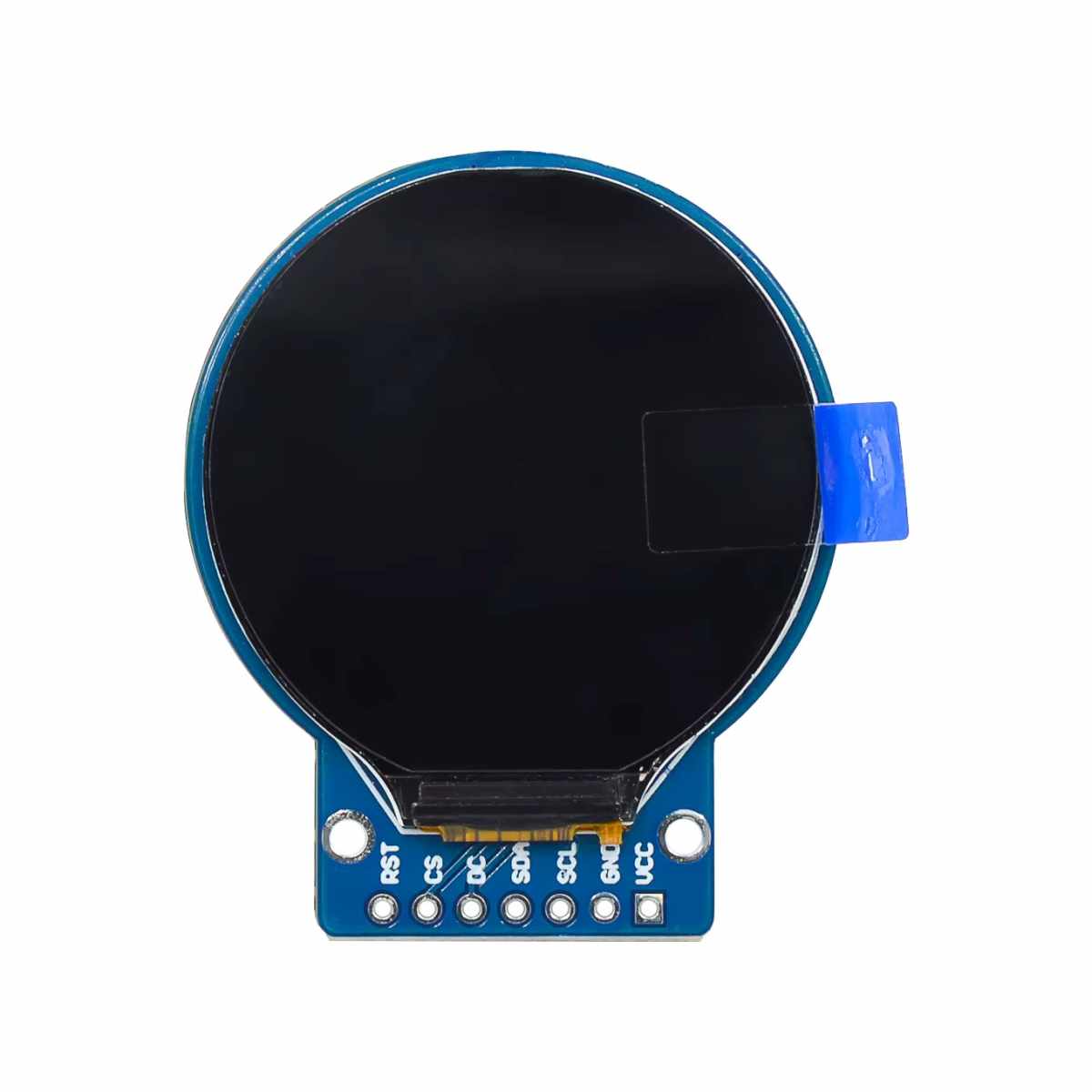

A 1.28″ RGB TFT – kerek (240×240; GC9A01) kisméretű, kör alakú grafikus kijelzőmodul mikrokontrolleres és Raspberry Pi-s projektekhez. Akkor hasznos, amikor nem egyszerű szöveges visszajelzés kell, hanem ikonok, mérőskála, státuszgyűrű, órajellegű kijelzés vagy kis grafikus kezelőfelület. A kijelző 240×240 képpontos felbontást, 65K RGB színmegjelenítést és GC9A01 vezérlőt használ. A vezérlés 4 vezetékes SPI kapcsolaton történik, ezért Arduino, ESP32, Raspberry Pi vagy STM32 környezetben is jól illeszthető, ha a szoftveres könyvtár és a bekötés ugyanarra a vezérlőre van beállítva.
A legfontosabb döntési pont nem csak a képátló, hanem a kör alakú kijelzőfelület. A 240×240 pixeles képmemória négyzetes koordinátarendszerben kezelhető, de a ténylegesen látható felület kör alakú, ezért az elrendezést ennek megfelelően kell megtervezni.
Az első korlát: ez a változat nem érintőkijelzős. Ha érintéses kezelőfelület, gesztusvezérlés vagy gomb nélküli menü kell, másik változatot kell választani.
A 1.28″ RGB TFT – kerek (240×240; GC9A01) a vezérlő és a felhasználó közé kerül: adatot nem mér, relét nem kapcsol, hanem a rendszer állapotát jeleníti meg. Jó helye van olyan eszközökben, ahol a kijelzőnek nem téglalap alakú előlapba, hanem kör alakú nyílásba, műszerhatású panelbe vagy kompakt burkolatba kell illeszkednie.
A GC9A01 vezérlő miatt a szoftveres oldal legalább annyira fontos, mint a vezetékek bekötése. Ha a program ST7789, ILI9341 vagy más TFT vezérlőre van beállítva, a kijelző nem fog helyesen indulni!
Azaz az 1.28″ RGB TFT – kerek (240×240; GC9A01) egy SPI vezérlésű, 65K RGB színű, kerek IPS TFT LCD kijelzőmodul kis méretű grafikus felületekhez.
A telepítés
A kijelző a vezérlő felől SPI adatvonalat, órajelet, chip select jelet, adat/parancs választójelet, reset jelet és háttérvilágítás vezérlést kap. A tipikus bekötési jelek: VCC, GND, DIN, CLK, CS, DC, RST és BL.
A kijelző beépítésénél a kör alakú aktív felület a lényeg. A menüelemek, ikonok és számértékek tervezésénél nem elég egy 240×240-as négyszögletes képernyőben gondolkodni, mert a sarkok nem a hasznos kijelzőterület részei.
Hol érdemes használni?
- A 1.28″ RGB TFT – kerek (240×240; GC9A01) jó választás kis méretű digitális órához vagy státuszkijelzőhöz.
- Használható műszerfalas megjelenítéshez, például fordulatszám-, hőmérséklet- vagy töltöttségjelzéshez.
- Beépíthető ESP32-es IoT eszközbe, ahol ikonokkal és színekkel kell állapotot mutatni.
- Alkalmas Raspberry Pi-s vagy STM32-es bemutatópanelhez, oktatási célú grafikus kijelzőként.
- Használható kompakt kezelőpanelben, ahol a kör alakú előlap vagy burkolat része a tervnek.
- Jó alap lehet animált állapotgyűrűhöz, kis menühöz vagy vizuális visszajelző felülethez.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| GC9A01 vezérlőre van beállítva a grafikus könyvtár? | Más TFT vezérlőhöz készült beállítással a kijelző nem jelenít meg helyes képet. |
| Az SPI adat- és órajel lábak a programban is ugyanazok? | Eltérő pinbeállításnál a kijelző üres marad vagy hibás képet ad. |
| A CS, DC és RST jelek külön kezelve vannak? | Ezek nélkül a vezérlő nem kap egyértelmű parancs- és adatkezelést. |
| A BL háttérvilágítás jele tápot vagy vezérlést kap? | Háttérfény nélkül a kijelző működhet, de a kép nem lesz használhatóan látható. |
| A grafika kör alakú felületre készült? | A sarkokba tervezett tartalom nem a hasznos kijelzőterületre kerül. |
| A tápellátás stabil a kijelző és a vezérlő számára? | Instabil tápnál indulási hiba, villogás vagy véletlenszerű kijelzési gond jelentkezhet. |
Döntés előtt ezek számítanak
- A 1.28″ RGB TFT – kerek (240×240; GC9A01) akkor jó választás, ha a kör alakú kijelzőforma előny a készülékházban vagy az előlapban.
- A 240×240 képpont kis grafikus felületekre elég, de részletes képekhez és sok szöveghez szűkös.
- A GC9A01 vezérlőhöz illeszkedő könyvtár vagy meghajtó szükséges.
- Az SPI csatolás kevés vezetékkel dolgozik, de több kijelző vagy nagy frissítési igény esetén a buszterhelésre figyelni kell.
- Érintéses kezeléshez nem ezt a változatot kell választani.
- Ha négyszögletes kijelzőablakba kerülne, az 1.3″ ST7789 vagy más négyzetes TFT praktikusabb lehet.
Amikor nem ez lesz a jó megoldás
- Nem ezt a kijelzőt kell választani, ha érintőpaneles kezelőfelületre van szükség.
- Nem ez a jó irány, ha hosszú menüket, sok sort vagy nagy mennyiségű szöveget kell olvashatóan megjeleníteni.
- Nem jó választás, ha a szoftver csak ST7789, ILI9341 vagy más vezérlőre készült, és nem módosítható GC9A01-re.
- Nem ez a praktikus megoldás, ha a burkolat négyszögletes kijelzőablakot tartalmaz.
- Nem célszerű nagy távolságból olvasható kijelzéshez, mert az 1,28″ képátló közeli leolvasásra való.
- Nem ez való ipari kezelőpanel fő kijelzőjének, ha nagy kijelzőfelület, érintés vagy szabványosított panelméret kell.
Egy apró tipp a gyakorlatból
A kör alakú kijelzőknél a leggyakoribb tervezési hiba, hogy a grafika négyszögletes TFT-ként készül el. A számlap, ikon, menü és numerikus adat akkor lesz jól olvasható, ha a fontos információk a kör középső sávjába kerülnek, a szélekre pedig csak díszítő vagy másodlagos grafika jut.
Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Terméktípus: | kerek RGB TFT LCD kijelzőmodul |
| Képátló: | 1,28″ |
| Felbontás: | 240×240 pixel |
| Színmegjelenítés: | 65K RGB |
| Vezérlő IC: | GC9A01 |
| Kommunikáció: | 4 vezetékes SPI |
| Panel: | IPS |
| Tápbemenet: | 3.3 V / 5 V |

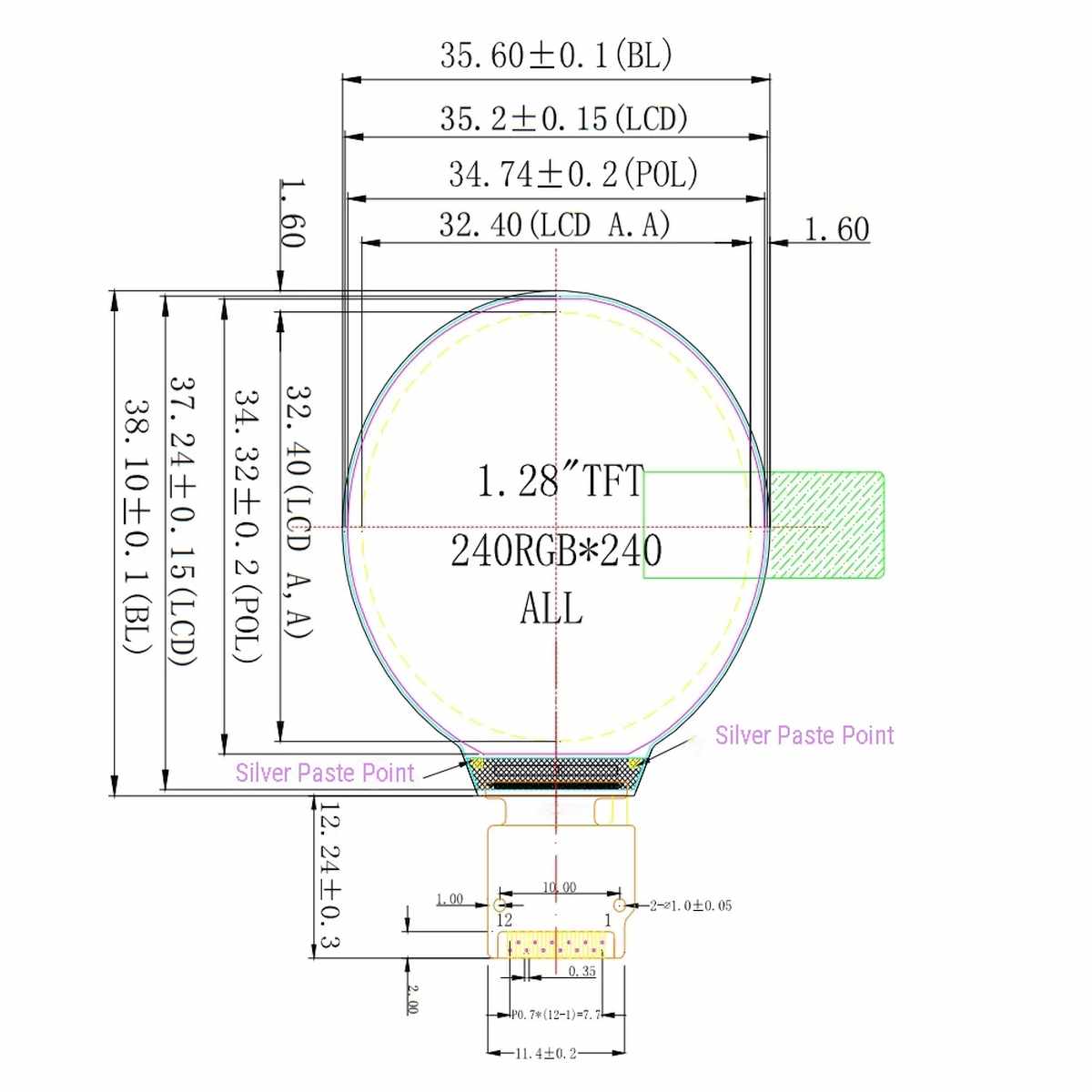

| Aktív kijelzőméret: | Φ32.4 mm |
| Pixelméret: | 0.135 × 0.135 mm |
| Modulméret: | 40.4 × 37.5 mm, Φ37.5 mm |
| Csatlakozójelek: | VCC, GND, DIN, CLK, CS, DC, RST, BL |
| Raspberry Pi kompatibilitás: | igen, megfelelő SPI bekötéssel és GC9A01 támogatással |
| Arduino kompatibilitás: | igen, megfelelő SPI bekötéssel és GC9A01 támogatással |
| STM32 kompatibilitás: | igen, megfelelő SPI bekötéssel és GC9A01 támogatással |
| ESP32 kompatibilitás: | igen, megfelelő SPI bekötéssel és GC9A01 támogatással |
| Logikai szint: | Tápfeszültséghez illesztve – de a 3.3V rendszerként preferrált |
| Érintőpanel: | nincs |
Kivezetések

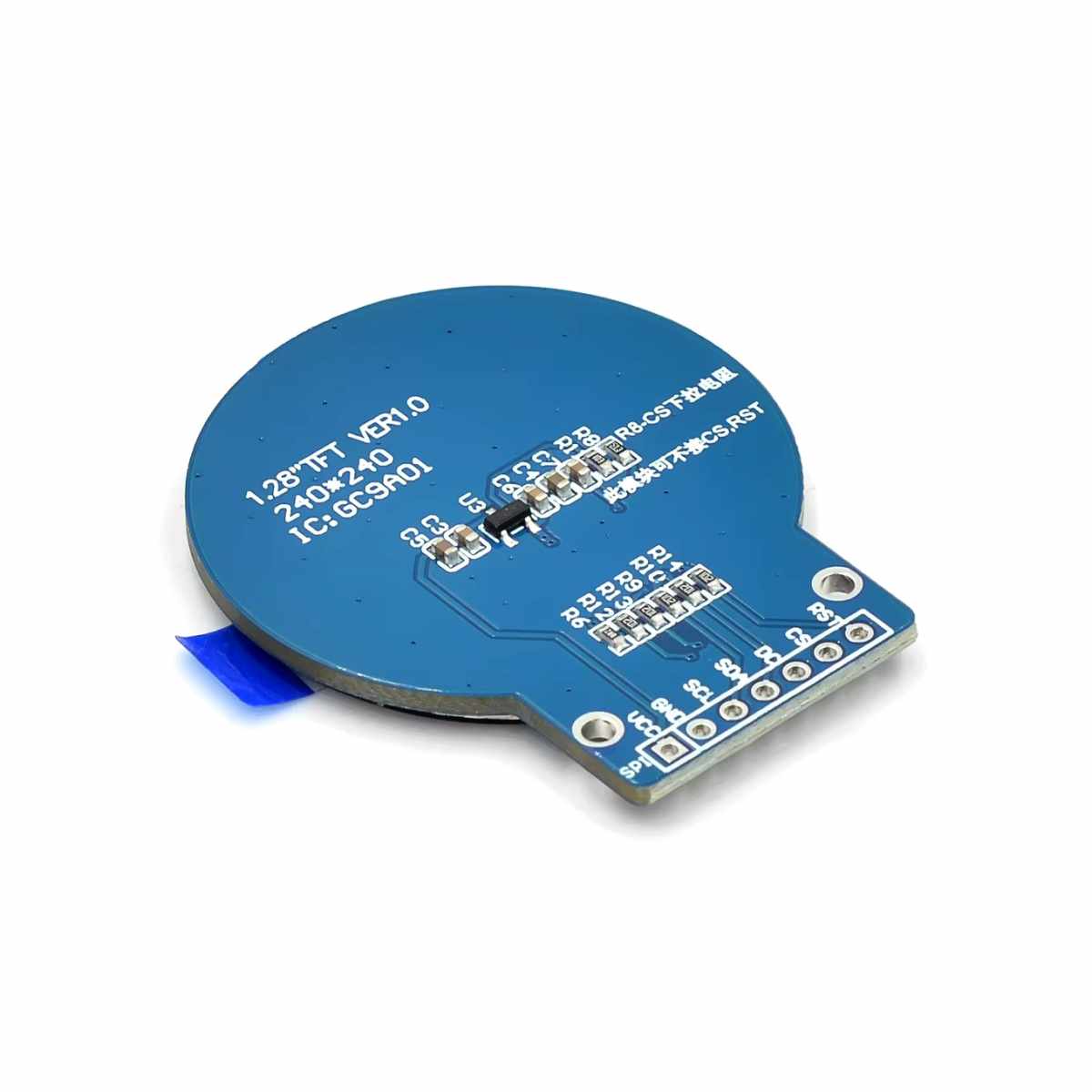

- Szitázva az áramköri lapon
Dokumentáció
Csomag

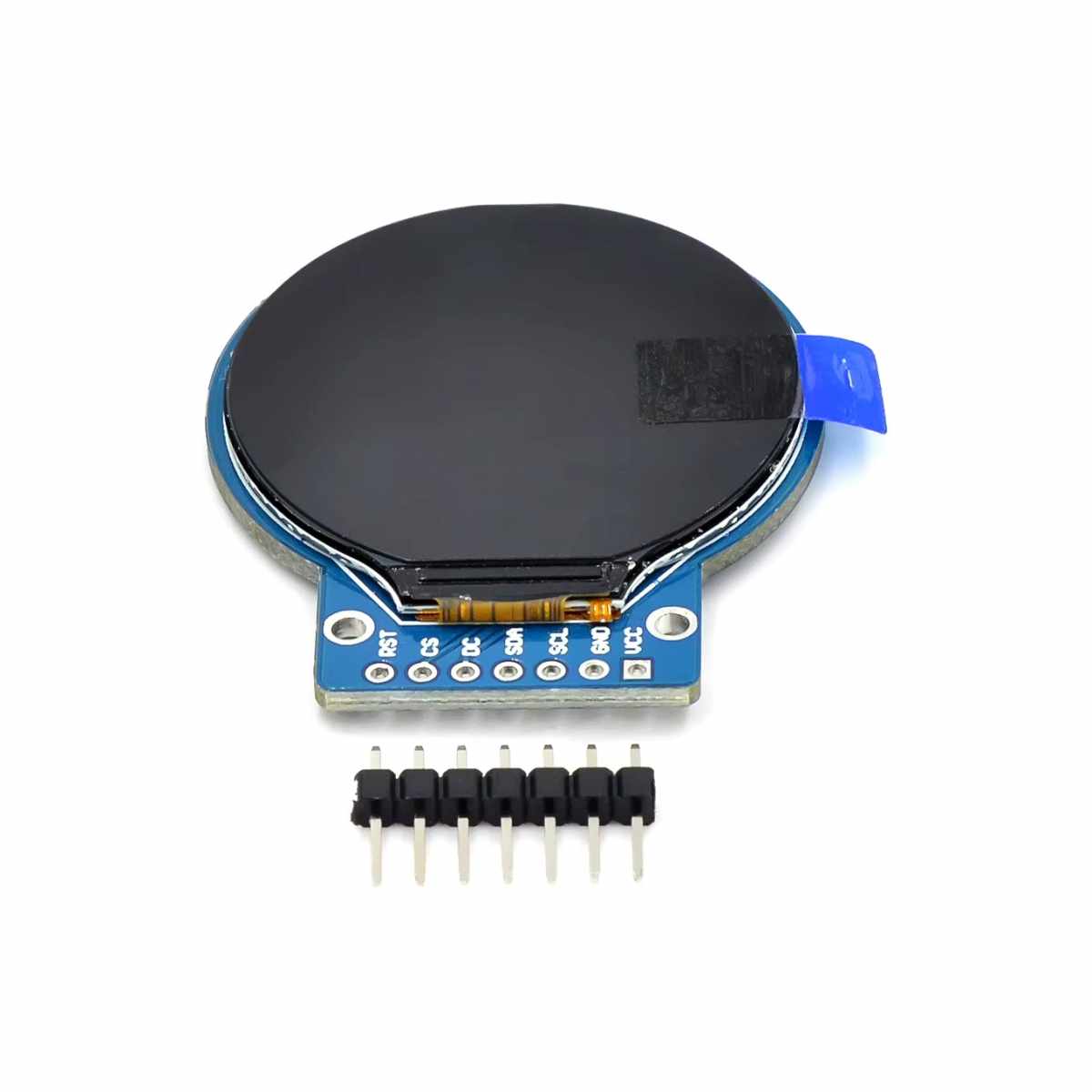

- 1 x 1,28″ RGB IPS LCD kijelző (műanyag dobozban)
