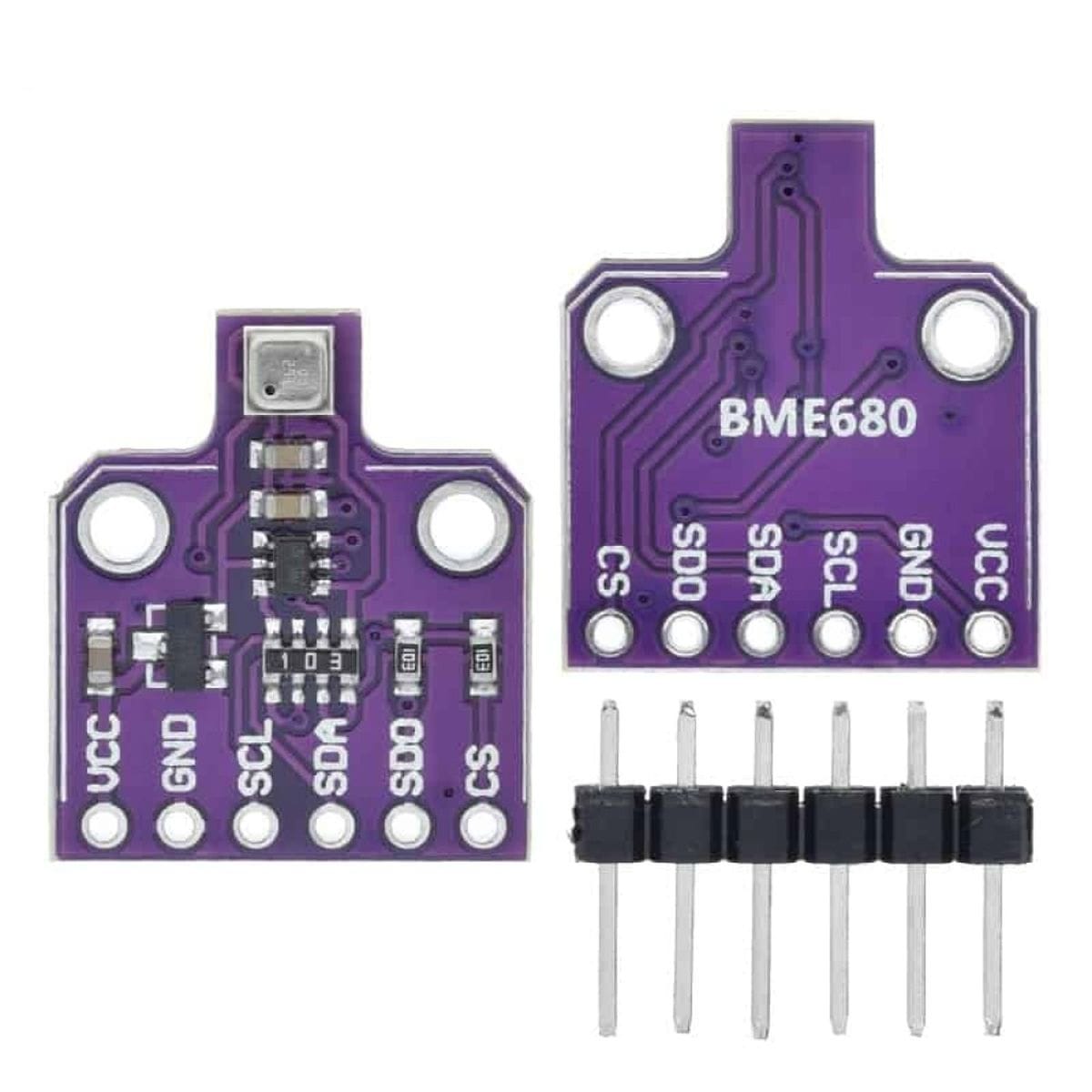

Egy összeállításban együtt szerepel a BME680 modul két oldala és a mellékelt tüskesor, így gyorsan áttekinthető a kiosztás és a beültetés módja. Jó kapaszkodó annak, aki BME680 szenzor bekötést tervez Arduinohoz, ESP-alapú fejlesztéshez vagy saját környezeti mérőprojekthez.

A fotón a BME680 breakout panel elülső oldala látszik, alatta külön elhelyezett hatpines tüskesorral. A szenzorház, az SMD alkatrészek, a két rögzítőfurat és a VCC, GND, SCL, SDA, SDO, CS jelölések tisztán kivehetők. Ez a nézet különösen hasznos, ha valaki azt szeretné felmérni, milyen alkatrészek vannak egy BME680 modulon, és mennyire egyszerű a beépítése. A kép inkább műhelyasztalos, gyakorlati szemléletű, ezért jól támogatja az összehasonlítást vásárlás előtt.

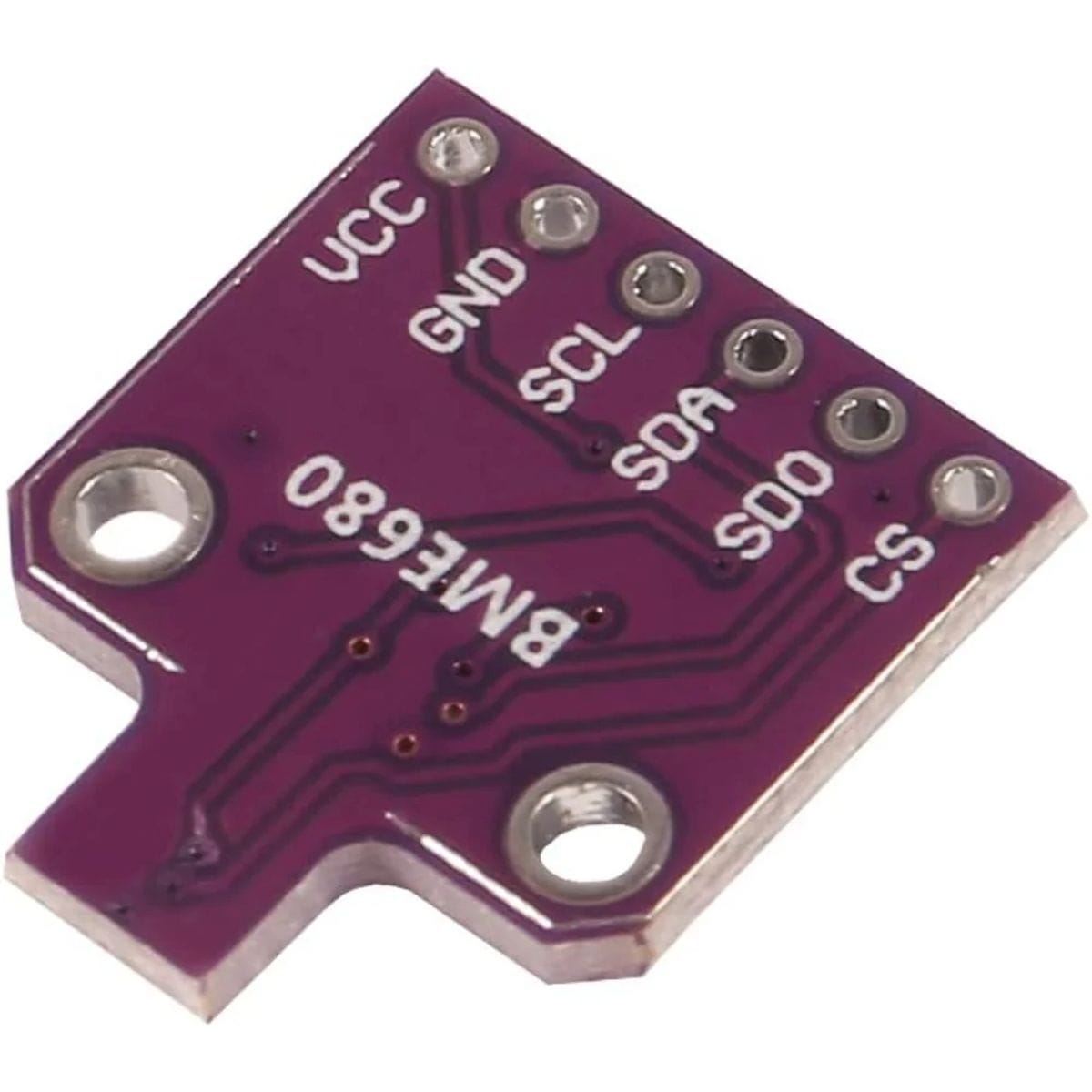

BME680 szenzorpanel hátoldala látható ferde nézetben; a vezetősávok, forrszemek és a VCC, GND, SCL, SDA, SDO, CS feliratok jól kivehetők elektronikai modul vizsgálatához.

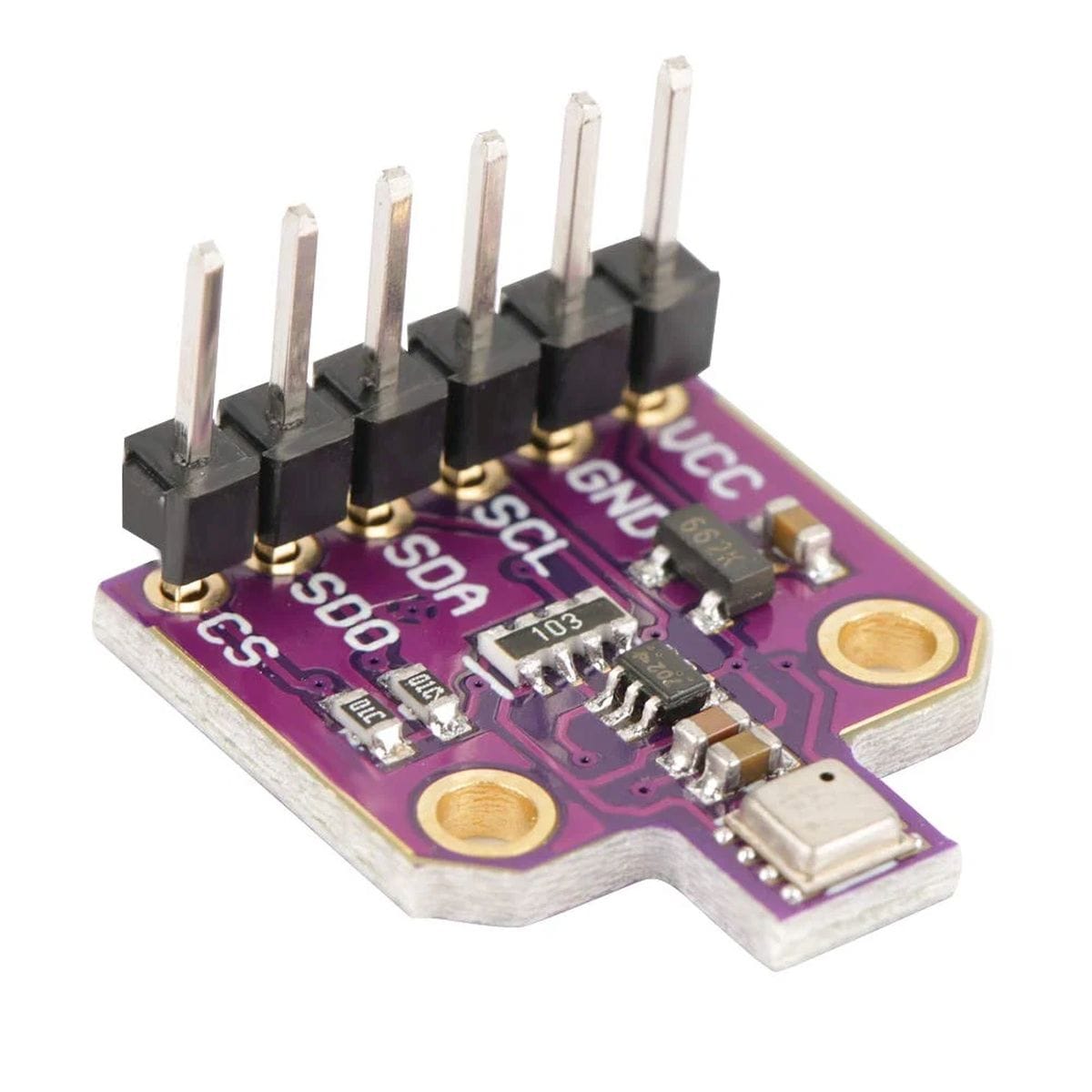

Ferde nézetből fotózott BME680 szenzormodul beforrasztott tüskékkel; a lila panel, a csatlakozófeliratok és a szenzorház jól kivehető, ezért hasznos breadboardos prototípus tervezéshez.

BME680 (nyomás, pára, hőfok, légminőség) kombinált szenzor

Original price was: 5.950Ft.Current price is: 4.990Ft. (3.929Ft+ÁFA)

A BME680 (nyomás, pára, hőfok, légminőség) kombinált szenzor egy Bosch BME680 alapú környezeti mérőmodul Arduino, ESP8266, ESP32 és Raspberry Pi projektekhez. Hőmérsékletet, relatív páratartalmat, légnyomást és VOC alapú levegőminőségi jelet ad I2C/TWI vagy SPI kapcsolaton. A modul 3.3 V és 5 V rendszerben használható, 2.54 mm-es 6 tüskés csatlakozóval szerelhető. Időjárásállomáshoz, beltéri adatgyűjtőhöz, okosotthon mérőponthoz és oktatási szenzorprojektekhez tuti választás.

23 készleten

Cikkszám: T68997 Kategóriák: Hőmérséklet, Nyomás, Páratartalom (nedvesség) Márka: TavIR

Cikkszám: T68997

Leírás

A BME680 (nyomás, pára, hőfok, légminőség) kombinált szenzor egy kis méretű környezeti mérőmodul, amely egyetlen panelen ad hőmérséklet-, páratartalom-, légnyomás- és VOC alapú levegőminőségi jelet. Olyan Arduino, ESP8266, ESP32 vagy Raspberry Pi projektekben nagyon jó szolgálatot tesz, ahol nem külön szenzorokat akarsz kezelni minden környezeti adathoz.

A modul 3.3 V és 5 V rendszerben is használható, ezért jól beilleszthető oktatási, műhelyes és otthoni automatizálási feladatokba. A modullcsaládból kiválasztható, hogy kell-e a BME280-hoz képest plusz levegőminőségi jel. Ha csak hőmérsékletet, párát és légnyomást mérsz, akkor egy BME280 is elég lehet; ha VOC alapú beltéri levegőváltozást is figyelnél, a BME680 (nyomás, pára, hőfok, légminőség) kombinált szenzor adja a plusz mérési csatornát.

Az első korlátot a levegőminőségi mérésnél kell kimondani: a BME680 (nyomás, pára, hőfok, légminőség) kombinált szenzor nem hitelesített gázriasztó és nem közvetlen CO2 mérő. A szenzor VOC/gázellenállás alapú változást ad, amit a programnak kell értelmeznie.

Hol használjuk?

A BME680 (nyomás, pára, hőfok, légminőség) kombinált szenzor méri a helyiség vagy mérési pont levegőjének állapotát, majd digitális buszon továbbítja az adatokat. Időjárás-állomásban, beltéri levegőfigyelőben, adatgyűjtőben vagy oktatási mérőrendszerben egyetlen modulról olvasható több környezeti paraméter.

Egy mondatban: a BME680 (nyomás, pára, hőfok, légminőség) kombinált szenzor I2C/TWI és SPI illesztésű, 3.3 V és 5 V rendszerekhez használható környezeti szenzormodul hőmérséklet, páratartalom, légnyomás és VOC alapú levegőminőségi jel mérésére.

Így működik a gyakorlatban

A modulon lévő BME680 érzékelőlapka a hőmérsékletet, a relatív páratartalmat és a légnyomást digitális mérési adattá alakítja. A levegőminőségi rész VOC/gázérzékeléshez kapcsolódó ellenállás-alapú jelet ad, amelyet a vezérlőprogram dolgoz fel.

I2C/TWI használatakor a bekötés Vcc, GND, SCL és SDA vezetékekkel indul. SPI bekötésnél a CSB és SDO lábak is szerepet kapnak. A modul 2.54 mm-es, 6 tüskés csatlakozással szerelhető próbapanelbe, fejlesztőpanel mellé vagy saját nyomtatott áramköri lapra.

A mérési pont helye sokat számít. Ha a szenzor közvetlenül melegedő feszültségszabályzó, processzor, kijelző vagy zárt doboz fala mellett van, a mért hőmérséklet és páratartalom nem a levegő valós állapotát adja vissza!

Tipikus helyzetek, ahol bevált már

Beltéri környezeti adatgyűjtő építéséhez, ahol hőmérséklet, pára, nyomás és levegőminőségi jel is kell.
Arduino oktatási projekthez, ahol egy I2C szenzoron több mérési csatorna tanítható.
ESP32 vagy ESP8266 alapú okosotthon mérőponthoz, ahol MQTT, Home Assistant vagy ESPHome rendszerbe kerül az adat.
Raspberry Pi mérőállomáshoz, ahol Pythonból kell környezeti adatokat olvasni.
Mini időjárásállomáshoz, ahol a légnyomás és a páratartalom változása is hasznos adat.
Zárt elektronikai doboz belső környezetének figyeléséhez, ha a szenzor elhelyezése nem torzítja a hőmérsékletet.
Műhelyes tesztpadhoz, ahol a környezeti feltételek változását a mérési napló mellé kell rögzíteni.

Mire kell figyelni beüzemeléskor?

Mire figyelj?	Mit okoz?
3.3 V vagy 5 V rendszerbe kerül?	A modul 3.3 V és 5 V rendszerhez használható, ezért Arduino és ESP alapú projektekbe is könnyen illeszthető.
I2C/TWI vagy SPI kommunikáció kell?	I2C esetén kevesebb vezeték kell, SPI esetén a CSB és SDO lábak bekötése is része a rendszernek.
Megvan az SCL és SDA vezetékek helyes sorrendje?	Felcserélt adat- és órajelvezetékkel a vezérlő nem olvassa ki a szenzort.
A szenzor szabad levegőt mér?	Zárt, melegedő vagy rosszul szellőző helyen a mérés a beépítési környezetet torzítva mutatja.
A program kezeli a VOC alapú jelet?	A levegőminőségi adat önmagában nem hiteles CO2 vagy gázkoncentráció, feldolgozó szoftver kell hozzá.
Kell hosszú távú, kalibrált levegőminőségi mérés?	Erre külön kalibrált vagy hitelesített mérőeszköz szükséges.

Ezekre figyelj

A BME680 (nyomás, pára, hőfok, légminőség) kombinált szenzor kiválasztásánál először azt döntsd el, hogy valóban kell-e a levegőminőségi mérés. Ha csak nyomás, pára és hőmérséklet kell, egyszerűbb BME280 alapú modul is elég lehet.

A második döntési pont a vezérlőprogram. Arduino környezetben kész könyvtárakkal gyorsan indítható a mérés, ESPHome rendszerben pedig a BME680 komponens vagy BSEC-alapú feldolgozás használható. Raspberry Pi esetén I2C buszos kiolvasásra épülő programozási környezet kell.

A harmadik szempont a beépítési hely. A szenzor a környezeti levegőt méri, ezért a rossz légáramlás, a közeli hőforrás és a panel körüli melegedés mérési hibát vihet a rendszerbe.

Amikor nem ez lesz a jó megoldás

Ne ezt válaszd,

ha hitelesített CO2 koncentrációt kell mérni, mert a BME680 (nyomás, pára, hőfok, légminőség) kombinált szenzor nem NDIR CO2 szenzor.
ha füst-, gázszivárgás- vagy munkavédelmi riasztórendszert építesz, mert erre hitelesített biztonsági érzékelő kell.
ha csak légnyomás és hőmérséklet kell, mert egy BMP280 alapú modul egyszerűbb választás lehet.
ha kültéri, esőnek vagy párakicsapódásnak kitett mérőpontba kerülne közvetlen védelem nélkül.
ha a mérési adatot joghatású, kalibrált mérésként kell felhasználni.
ha a beépítési helyen nincs megoldva a stabil tápellátás és a zajmentes digitális buszvezetés.

Egy apró tipp a gyakorlatból

A BME680 (nyomás, pára, hőfok, légminőség) kombinált szenzor akkor ad használható környezeti adatot, ha nem maga az elektronika fűti fel a mérési pontot. Fejlesztőpanelen tesztelve gyakori hiba, hogy a szenzor közvetlenül egy ESP modul, kijelző vagy tápáramkör mellé kerül, majd a mért hőmérséklet magasabb lesz, mint a helyiség levegője. Ilyenkor nem a szenzor hibás, hanem a mechanikai elhelyezés torzítja el a mérést.

Műszaki jellemzők

Jellemző	Érték
Szenzorchip:	Bosch Sensortec BME680
Funkció:	Hőmérséklet, relatív páratartalom, légnyomás és VOC alapú levegőminőségi jel mérése
Modul tápfeszültség:	3.3…5 V
Kommunikáció:	I2C/TWI, SPI
I2C sebesség:	max. 3.4 MHz
SPI sebesség:	max. 8 MHz
Nyomástartomány:	300…1100 hPa
Hőmérsékletmérés:	-40…+85 °C
Hőmérséklet pontosság:	±0.5 °C
Páratartalom mérés:	0…100% RH
Páratartalom pontosság:	1…3%
Légszennyezettségi mérés:	VOC szenzor, ellenállás-alapú jel
Modul áramfelvétel:	0.5 mA mérés közben
Modul méret:	14 x 10 mm
Csatlakozó:	2.54 mm, 6 tüske, egyenes
Kivezetések:	Vcc, GND, SCL, SDA, CSB, SDO

Dokumentáció

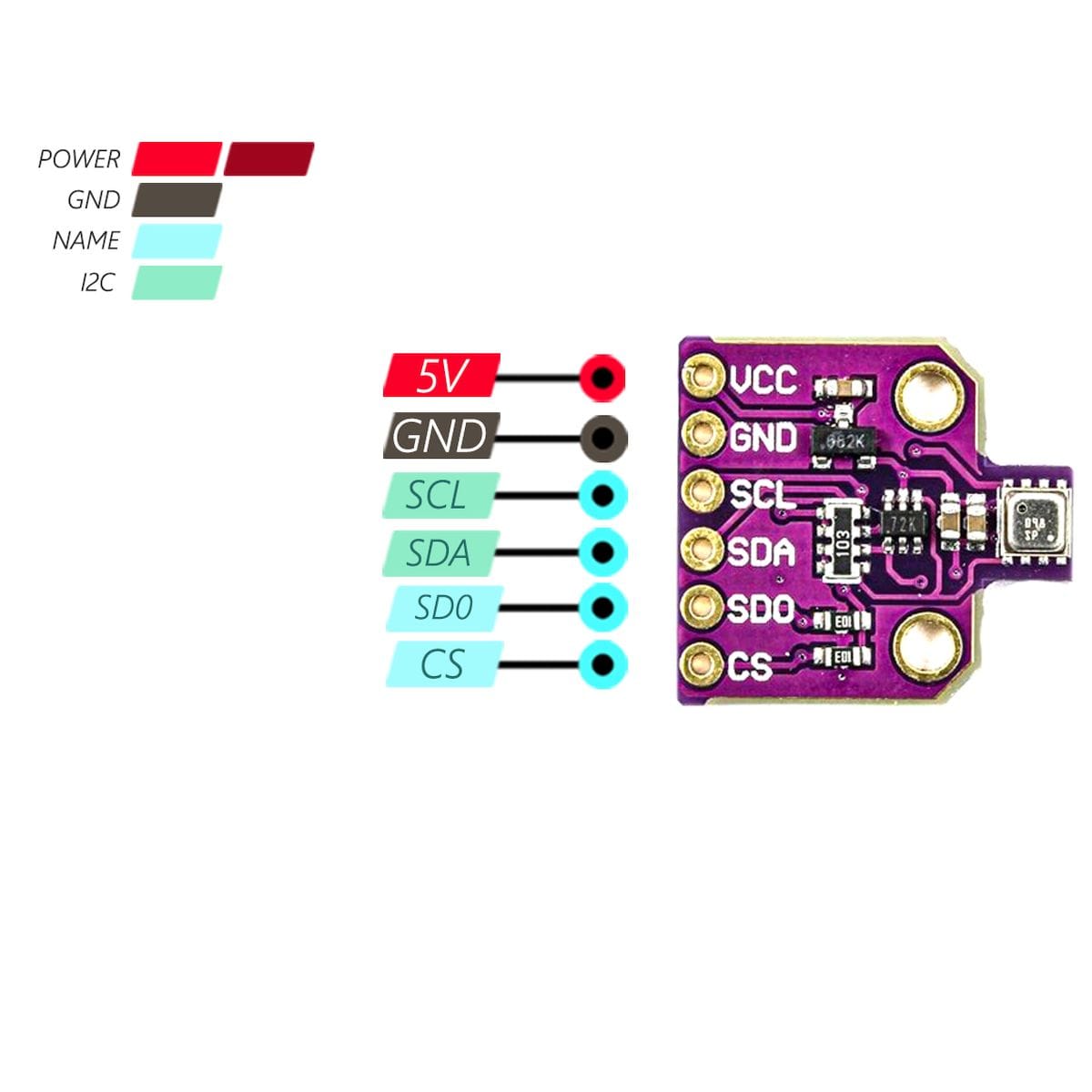

Csatlakozó

1 – Vcc (3.3….5V)
2 – GND,
3 – SCL,
4 – SDA,
5 – CSB,
6 – SDO.

Csomag

1x BME680 (nyomás, pára, hőfok, légminőség) kombinált szenzor modul
1x tüskesor

További információk

Tömeg	0,02 kg
Méretek	3 × 3 × 0,5 cm
Cikkszám	T68997
Protokoll	I2C/IIC/TWI, SPI
Szenzor	Hőmérséklet, Légminőség (VOC,eCO2), Nyomás, Páratartalom
Tápfeszültség [V]	3.3V, 5V

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„BME680 (nyomás, pára, hőfok, légminőség) kombinált szenzor” értékelése elsőként

Gyakran ismételt kérdések a BME680 (nyomás, pára, hőfok, légminőség) kombinált szenzor termékről

Mire való a BME680 (nyomás, pára, hőfok, légminőség) kombinált szenzor?

A BME680 (nyomás, pára, hőfok, légminőség) kombinált szenzor hőmérsékletet, relatív páratartalmat, légnyomást és VOC alapú levegőminőségi jelet mér egyetlen modulon.

Miben tud többet a BME680 szenzor egy BME280 modulnál?

A BME680 a hőmérséklet, páratartalom és légnyomás mellett VOC alapú levegőminőségi jelet is ad. Ha csak hőmérséklet, pára és nyomás kell, a BME280 is elég lehet.

Használható a BME680 kombinált szenzor Arduino panellel?

Igen, a BME680 kombinált szenzor Arduino rendszerben I2C/TWI vagy SPI kapcsolaton használható. A modul 3.3 V és 5 V rendszerhez is illeszthető.

Használható a BME680 szenzor ESP32 vagy ESP8266 vezérlővel?

Igen, ESP32 és ESP8266 vezérlővel I2C/TWI vagy SPI kapcsolaton használható. ESPHome környezetben BME680 és BSEC-alapú komponensekkel is kezelhető.

A BME680 szenzor közvetlen CO2 mérő?

Nem, a BME680 szenzor nem közvetlen CO2 mérő. A levegőminőségi része VOC/gázellenállás alapú jelet ad, ezért CO2 méréshez NDIR CO2 szenzor kell.

Alkalmas a BME680 kombinált szenzor gázriasztónak?

Nem, a BME680 kombinált szenzor nem hitelesített biztonsági gázriasztó. Levegőminőségi trendek figyelésére használható, de riasztási vagy munkavédelmi célra külön minősített érzékelő kell.

Milyen tápfeszültségről működik a BME680 modul?

A BME680 modul 3.3 V és 5 V tápfeszültségről használható. Ez megkönnyíti az Arduino, ESP és Raspberry Pi alapú rendszerekbe illesztést.

Milyen vezetékek kellenek I2C bekötésnél?

I2C/TWI bekötésnél Vcc, GND, SCL és SDA vezeték kell. A CSB és SDO lábak SPI használatnál kapnak szerepet.

Miért mutathat rossz hőmérsékletet a BME680 szenzor?

A hibás érték gyakori oka a rossz elhelyezés. Ha a szenzor melegedő vezérlő, kijelző vagy tápegység közelében van, a mért hőmérséklet a panel környezetét követi, nem a helyiség levegőjét.
