433MHz antenna (forrasztható) [2db/pack]

Leírás

A 433MHz antenna (forrasztható) [2db/pack] egy 433 MHz-es, helikális – spirál – kialakítású passzív RF antenna, amely közvetlenül a rádiós modul antennapontjára forrasztható. A csomag két darabot tartalmaz. Olyan összeépítésnél használható, ahol az antenna nem SMA vagy u.FL csatlakozón keresztül, hanem közvetlen forrasztással kerül a rádiós áramkörre.

A két biztos döntési adat a 433 MHz-es névleges frekvencia és a forrasztható kivitel. Arduino, ESP32 vagy más mikrovezérlő használata önmagában nem határozza meg a kompatibilitást: az számít, hogy a vezérlő mellett milyen rádiós modul dolgozik, és annak milyen antennakimenete van.

A rádiós kapcsolat távolságát nem lehet ehhez az antennához önálló méterértékként megadni. A rádiómodul, a NYÁK, az antennakimenet, a beépítési környezet, a ház és az antenna elhelyezése együtt határozza meg a működést.

Egy mondatban: a 433MHz antenna (forrasztható) [2db/pack] egy 433 MHz-es RF modul antennakimenetére forrasztható passzív antenna, nem önálló rádiómodul és nem mikrovezérlő-I/O kiegészítő. A feladata a rádiós fokozat antennájaként működni. Külön tápfeszültséget vagy adatjelet nem kap, ezért a bekötési pontját sem a Vcc, sem a GND, sem egy GPIO helyettesíti.

Így épül be…

A 433MHz antenna (forrasztható) [2db/pack] a rádiós modul kijelölt antennapontjára kerül. A forrasztási pont, a NYÁK környezete és az antenna körül levő vezető tárgyak együtt alkotják azt az RF-környezetet, amelyben az antenna működik. Az antenna környezetét ezért nem érdemes pusztán mechanikai kérdésként kezelni. Fémház, nagy rézfelület, vezeték vagy más vezető alkatrész közelsége megváltoztathatja a rádiós viselkedést. Ugyanaz a rádió és antenna más elhelyezéssel eltérő eredményt adhat.

Hol alkalmazható?

• 433 MHz-es adómodul antennájaként, ha a panelen közvetlenül forrasztható antennapont található.
• 433 MHz-es vevőmodul antennájaként, ha nincs szükség külön antenna-csatlakozóra.
• Mikrovezérlős mérő- vagy vezérlőprojekt rádiós oldalán, ahol a mikrovezérlő egy külön 433 MHz-es RF modult használ.
• 433 MHz-es adó-vevő prototípusban, ahol a csatlakozós külső antenna helyett közvetlenül beépített antenna szükséges.
• Oktatási vagy műhelytesztben, ahol az antenna elhelyezésének hatása is vizsgálható.
• Kis sorozatú saját NYÁK-os összeépítésnél, ha az RF-rész kialakítása közvetlenül forrasztható antennát igényel.

Mire kell figyelni beüzemeléskor?

Ezt nézd meg, mielőtt döntesz

A választást elsőként a rádiós frekvencia és az antenna csatlakoztatási módja dönti el. Ennél a terméknél biztos adat a 433 MHz-es névleges frekvencia, a spirál kialakítás, a közvetlen forrasztás és a két darabos kiszerelés.

Amikor nem ez lesz a jó megoldás

Ne ezt válaszd

• 315 MHz-es, 868 MHz-es, 915 MHz-es vagy 2,4 GHz-es rádiós rendszerhez.
• a készülék SMA, RP-SMA, u.FL vagy koaxiális antenna-csatlakozást igényel.
• időjárásnak közvetlenül kitett külső antennaként, mert ehhez a termékváltozathoz környezeti védettségi adat nincs megadva.
• a rádiós tervhez előre rögzített nyereség, VSWR, impedancia vagy pontos fizikai méret szükséges, mert ezek értéke !!!.
• olyan rendszerhez, ahol az antenna alapján garantált méterben megadott hatótávolságot kell vállalni.
• csatlakozós külső antenna helyettesítésére, ha az RF-modul kialakítása eleve ilyen csatlakozást követel meg.

Egy részlet, amin sok múlhat

A 433MHz antenna (forrasztható) [2db/pack] beépítésénél nem csak az számít, hogy a forrasztás mechanikailag rendben legyen. Az antenna körüli fém, a NYÁK rézfelülete és a készülékház is része annak a környezetnek, amelyben az RF-rendszer működik. Műhelyben ezért a végleges NYÁK-kal és a tényleges készülékházzal végzett rádiós próba sokkal többet mond a kész összeépítésről, mint egy szabadon fekvő próbapanel eredménye.

Műszaki jellemzők

Mire jó? – felhasználási ötletek

Ha most épp azon gondolkodsz, hogy milyen antenna kell 433 MHz modulhoz? – itt vannak a tipikus, működő forgatókönyvek:

• 433 MHz adó-vevő modulpárhoz antenna (ASK/OOK, egyszerű rádiós átjelzés Arduino / ESP32 vezérléssel)
• Kapunyitó jellegű vevőegység belső antennájának cseréje, amikor a gyári huzalantenna nem fér el a házban
• LoRa 433 modul prototípus, ha kompakt, beépíthető antennát keresel csatlakozós külső antenna helyett
• Egyszerű szenzor-átjelző (pl. kontaktus jelzés) 433 MHz-en, kis dobozban
• Oktatási/teszt projekt: ugyanazzal a modullal összehasonlítani, mit csinál a helyes vs. rossz antennaelhelyezés

Kinek ajánlott – és kinek nem

Neked való, ha…

• 433 MHz-es modulod van, és van rajta antennapont (forraszpad / tüskepont)
• kicsi a hely, és belső antennát szeretnél
• prototipizálsz, barkácsolsz, építesz, és azt mondod: “legyen már stabil a vétel…”

Nem ez a te antennád, ha…

• nagy távoli, kültéri kapcsolatot akarsz (oda jellemzően külső, csatlakozós megoldás való)
• RP-SMA / u.FL / koax csatlakozós szerelést keresel
• nem 433 MHz-en dolgozol (pl. 868 MHz, 315 MHz)

Tipikus félreértések – hogy ne fuss bele felesleges köröket

1) “Jó lesz 868 MHz-re is, nem?”
Nem. Antennánál a frekvencia nem dekoráció. 433 MHz = 433 MHz.

2) “Fém dobozban majd nő a hatótáv.”
Pont ellenkezőleg: a fém doboz sokszor árnyékol.

3) “Csak fel forrasztom, és kész.”
A forrasztás fontos, de a stabil vételhez gyakran az kell, hogy legyen értelmes GND felület és jó helyre kerüljön az antenna.

Mini GYIK

Mennyi lesz a hatótáv?
Őszintén: attól függ. A doboz, a környezet, a GND, az antenna helye, a modul teljesítménye – ezek együtt döntik el. A nyereség fontos adat, de a valóságban gyakran az elhelyezés a “királycsináló”.

Forrasztani kell?
Igen. Ez a lényege: kompakt, stabil rögzítés, közvetlen paneles bekötés.

Ha csatlakozós külső antenna kell?
Akkor inkább RP-SMA / talpas / álló antennát válassz.

Csomag tartalma

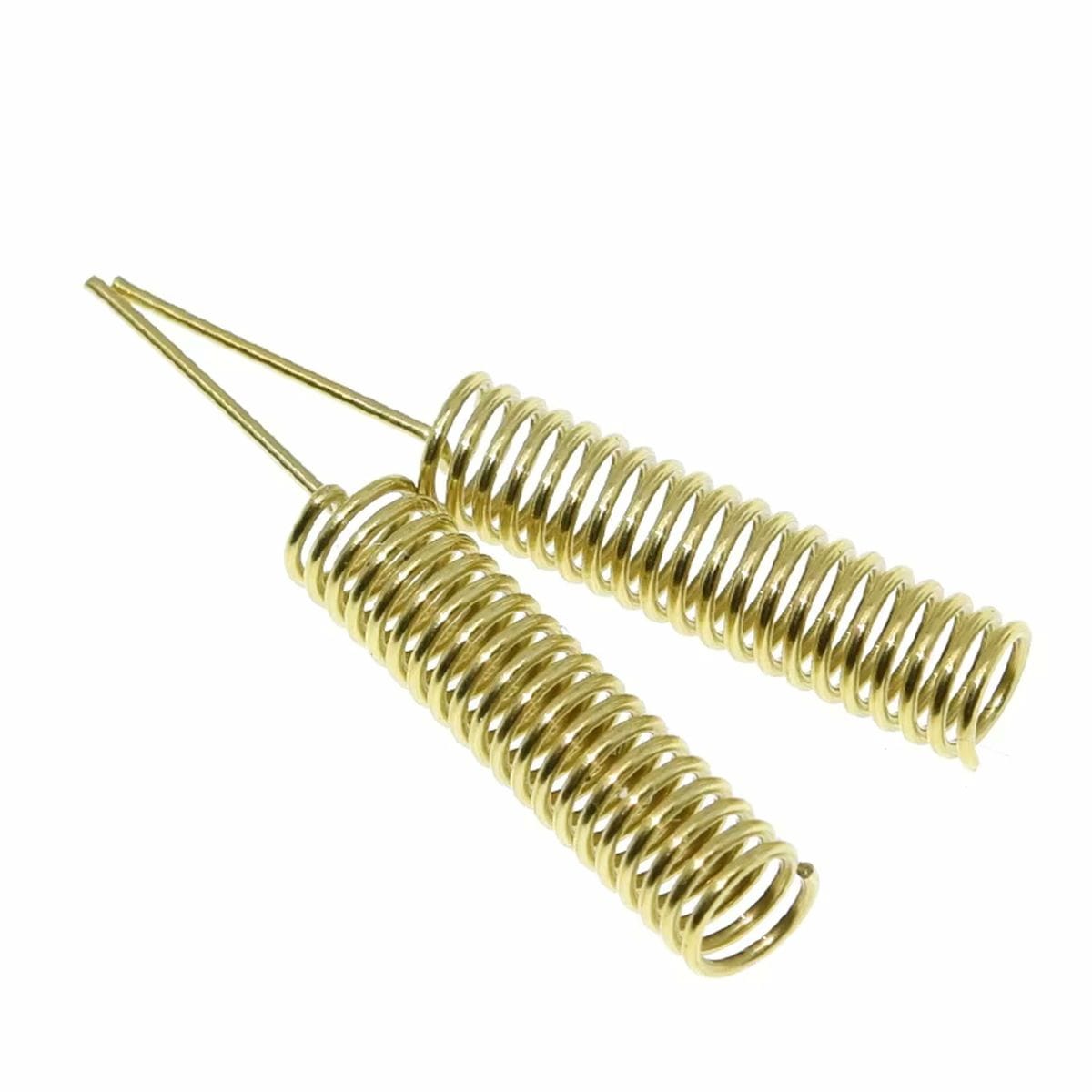

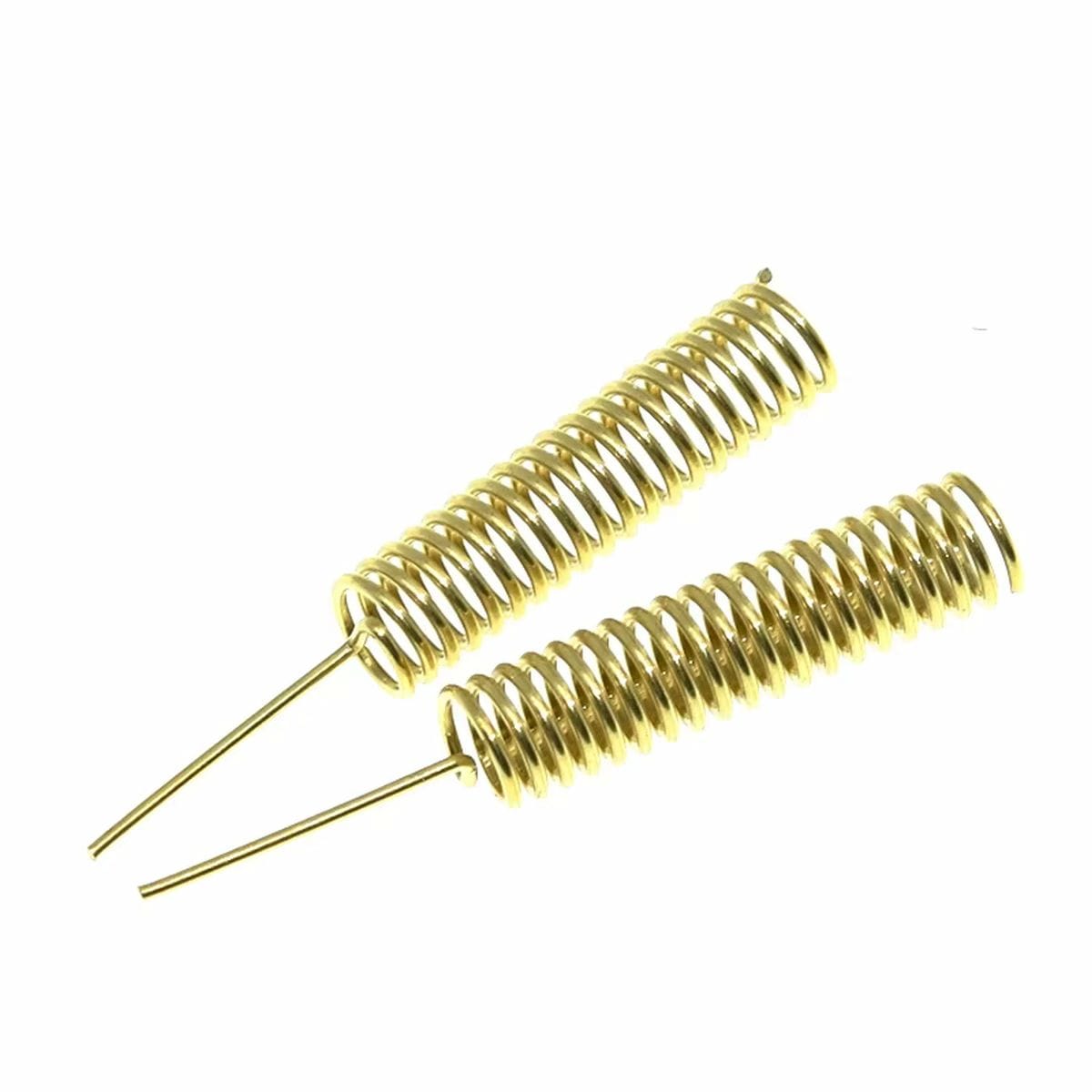

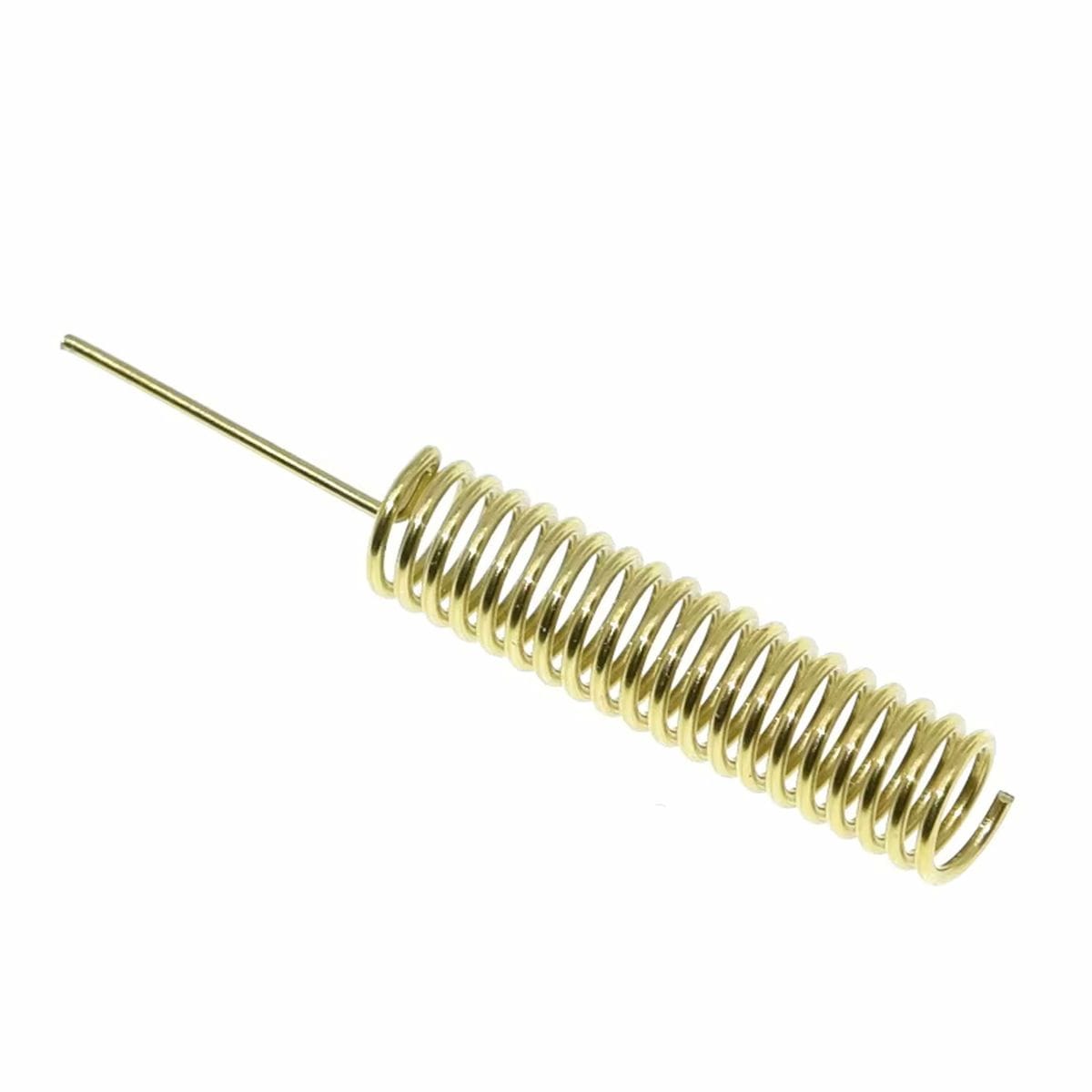

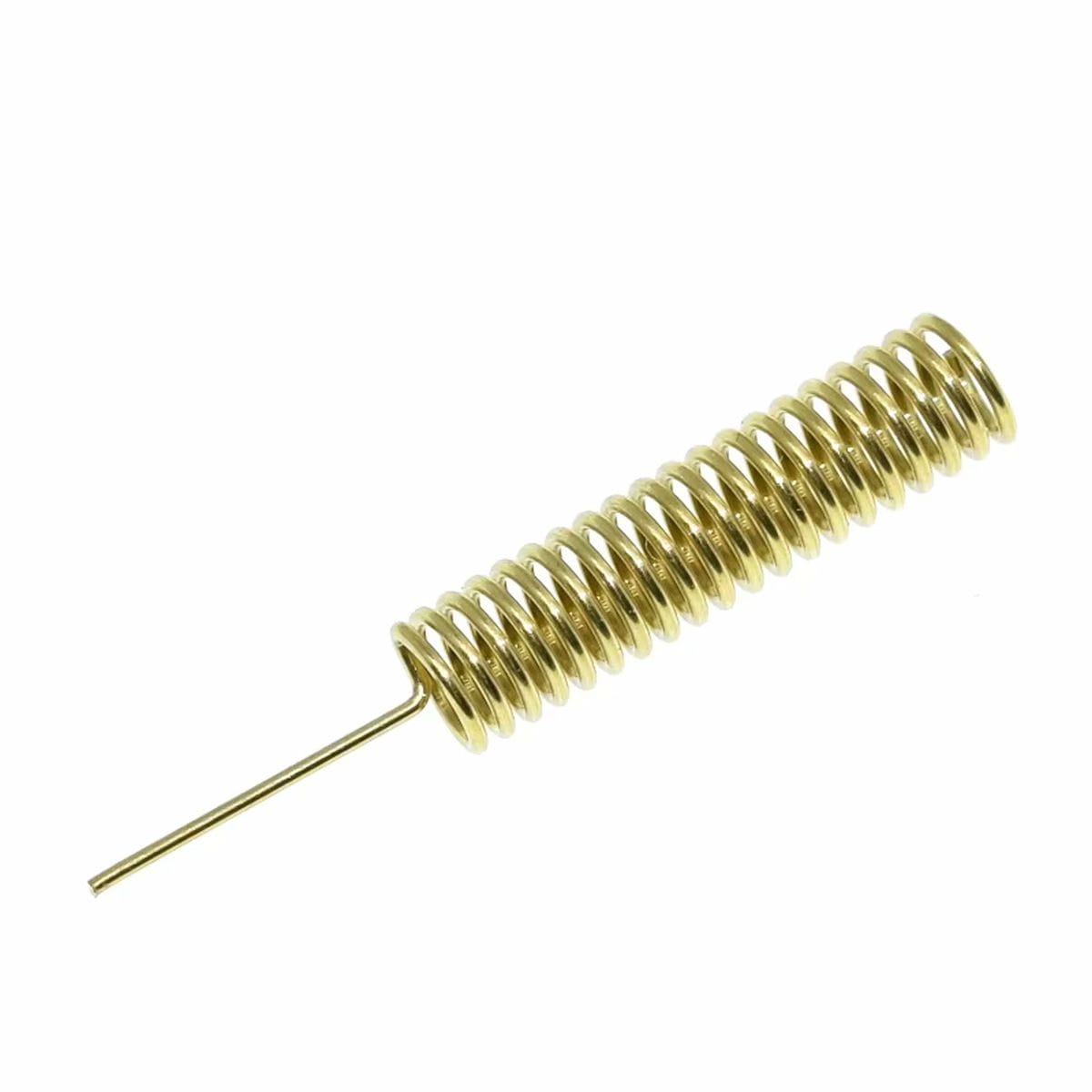

• 2× spirálantenna, 433 MHz‑re hangolt, hexikális kivitel (réz / nikkel bevonattal)
