Leírás

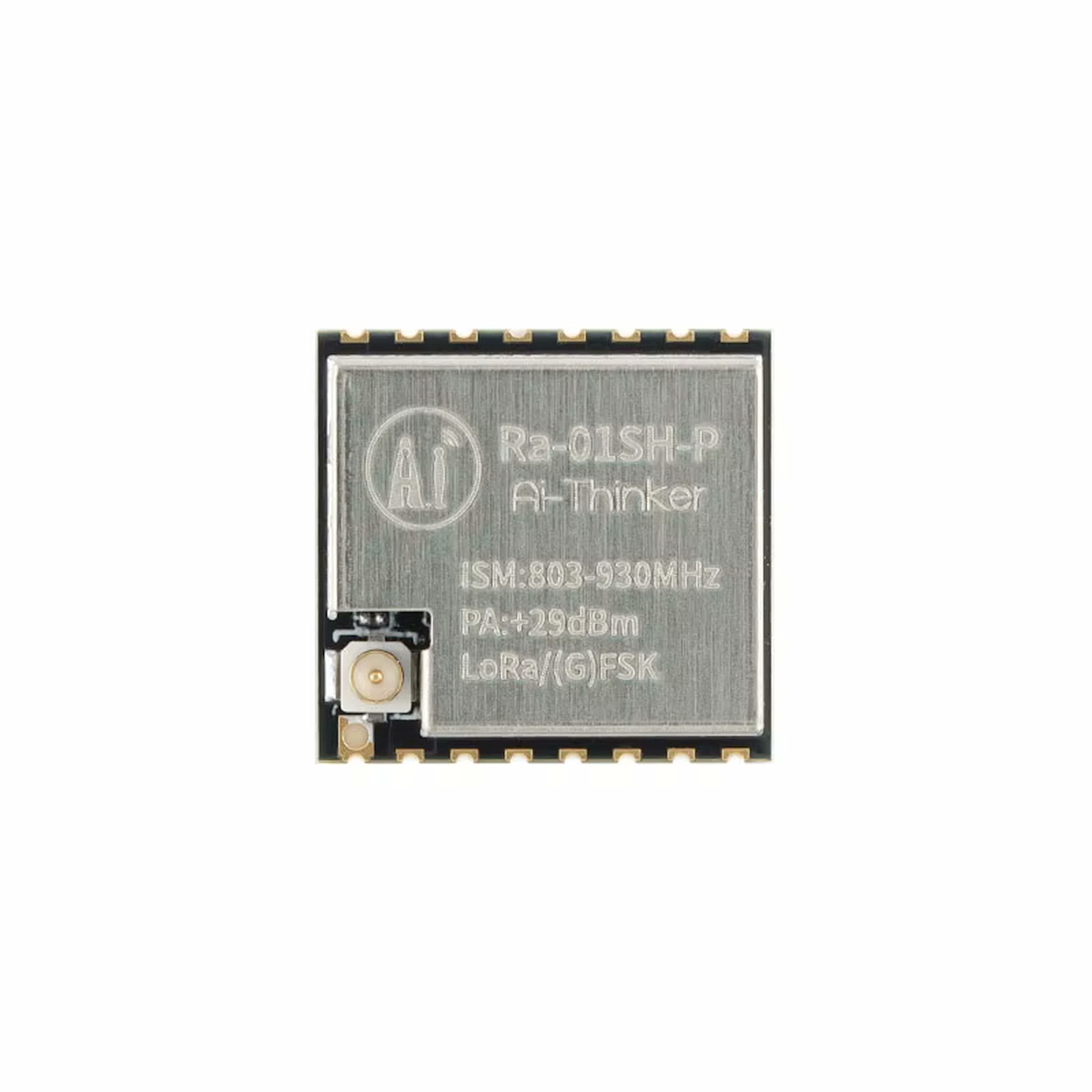

A Ra-01SH SMT modul egy SX1262 alapú LoRa rádiós adó-vevő modul, amelyet kis fogyasztású, nagyobb távolságú adatátvitelhez lehet beépíteni mikrokontrolleres rendszerekbe. SPI felületen vezérelhető, 3,3 V-os tápellátást igényel, és uFL / IPEX antennacsatlakozós kivitelben jól illeszthető saját nyomtatott áramköri panelre.
Mikor vegyük elő?
A Ra-01SH SMT modul akkor kerül képbe, amikor nem WiFi-s adatátvitel kell, hanem kis adatcsomagokat kell nagyobb távolságra, alacsonyabb fogyasztással továbbítani. Ilyen lehet egy kültéri érzékelő, mérőpont, távoli kapcsoló vagy saját LoRa alapú vezérlési hálózat.
Ez nem önálló fejlesztőpanel: nincs rajta USB-s programozó, tápstabilizátor vagy kényelmes tüskesoros kivezetés. A Ra-01SH SMT modul beépítendő rádiós egység, amelyhez vezérlő, stabil 3,3 V táp, antenna és megfelelő szoftveres SX1262 támogatás kell.
Egy mondatban: a Ra-01SH SMT modul egy SMT kivitelű, SX1262 rádióchipre épülő LoRa adó-vevő modul SPI illesztéssel.
Hol jön jól?
- Saját ESP32 vagy STM32 alapú, 868 MHz-es LoRa szenzorcsomópont rádiós részeként.
- Távoli hőmérséklet-, páratartalom-, vízszint- vagy talajnedvesség-adatok továbbításánál.
- Mezőgazdasági mérőpontok és öntözésvezérlők közötti kis adatforgalmú rádiós kapcsolatnál.
- Kapu-, riasztó- vagy gépállapot továbbításánál, ahol kevés adatot kell nagyobb távolságra eljuttatni.
- Akkumulátoros adatgyűjtőnél, ahol az aktív rádiós idő rövid, a rendszer pedig a küldések között alacsonyabb fogyasztású állapotba kerül.
- Saját LoRa pont-pont összeköttetésnél két kompatibilis rádiós csomópont között.
- LoRaWAN végpont hardverének rádiós fokozataként, ha a szükséges hálózati szoftvert a mikrokontroller biztosítja.
- Olyan saját NYÁK-nál, ahol egy komplett fejlesztőpanel túl nagy vagy fölösleges lenne.
Így működik a gyakorlatban
A Ra-01SH SMT modul a vezérlő felől SPI buszon kapja a parancsokat. A mikrokontroller állítja be a frekvenciát, sávszélességet, terjedési faktort, kimenő teljesítményt és az adási-vételi üzemmódokat. A rádiós rész LoRa modulációval kis adatcsomagokat továbbít, ezért nem folyamatos nagy adatsebességű kapcsolatra való.

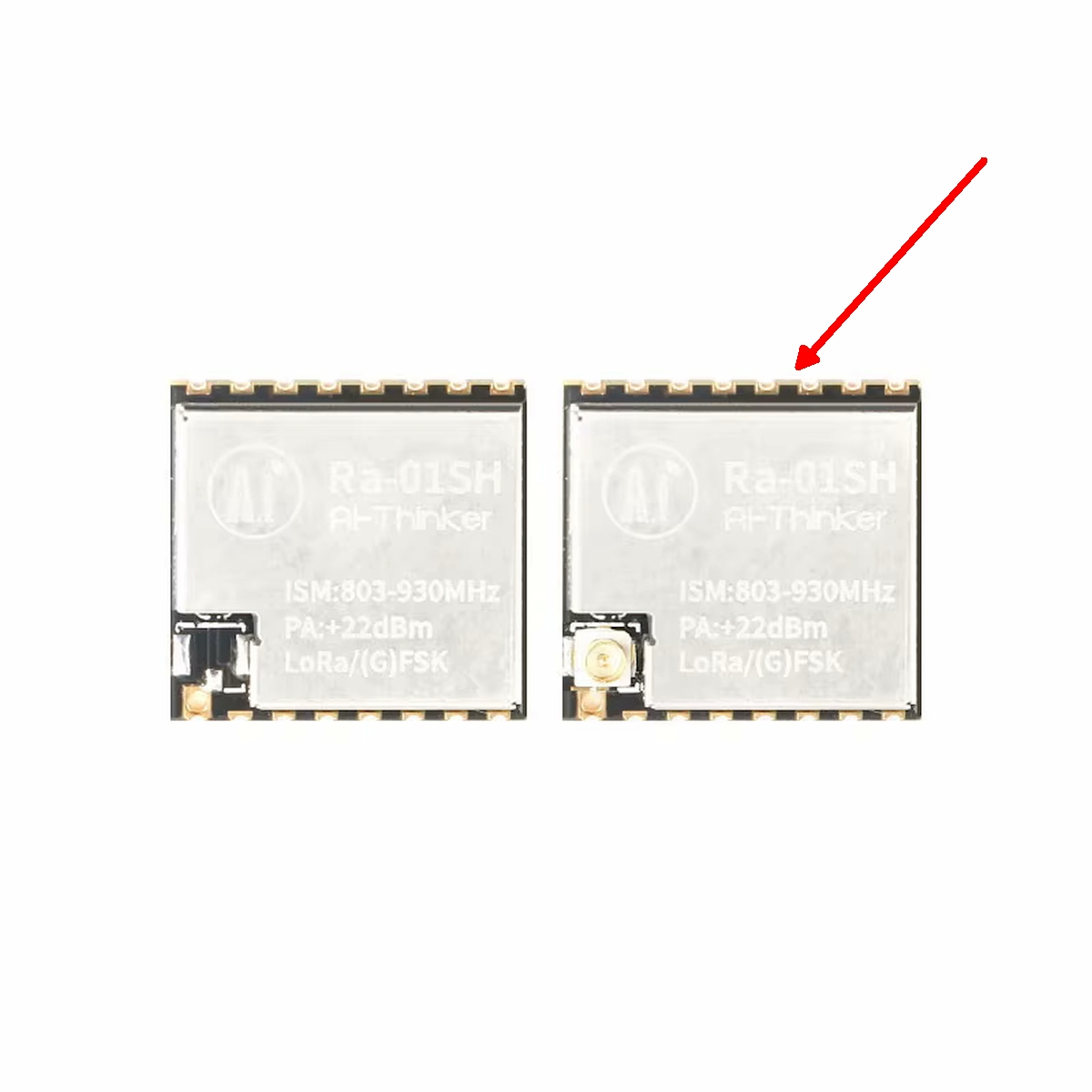

Beépítéskor a 3,3 V-os tápellátás és az antenna környezete számít sokat. Adáskor rövid idejű áramcsúcsok jelenhetnek meg, ezért a tápágat nem érdemes hosszú, vékony vezetékről vagy gyenge 3,3 V kimenetről meghajtani. Az uFL / IPEX csatlakozóhoz megfelelő 868 / 915 MHz körüli antenna és rövid RF kábel kell.
Tipikus helyzetek
A Ra-01SH SMT modul főleg olyan projektekben hasznos, ahol a rádiós egységet saját panelre kell ültetni, és a fejlesztőpaneles méret vagy csatlakozás már nem jó.
Felhasználási példák:
- távoli hőmérséklet-, páratartalom- vagy talajnedvesség-mérés,
- mezőgazdasági szenzorcsomópont,
- vízóra-, energia- vagy állapotjelzés továbbítása,
- kültéri riasztási vagy kapuállapot-jelző rendszer,
- ESP32 vagy STM32 alapú saját LoRa node,
- kis fogyasztású akkumulátoros adatküldő,
- labor- és oktatási célú SX1262 rádiós kísérlet,
- saját LoRa pont-pont kapcsolat gateway nélkül.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| 3,3 V-os tápot kap a modul elegendő áramtartalékkal? | Gyenge tápnál a vétel még működhet, de adáskor újraindulás vagy eltűnő rádiós kapcsolat jelentkezhet. |
| 5 V-os Arduino jel megy közvetlenül az SPI lábakra? | A modul 3,3 V-os logikáját károsíthatja, ezért 5 V-os vezérlőnél szintillesztés kell. |
| Van megfelelő antenna az uFL / IPEX csatlakozón? | Antenna nélkül vagy rossz antennával gyenge hatótáv, instabil kapcsolat, szélsőséges esetben rádiós fokozat terhelési gond léphet fel. |
| Az SPI lábak mellett a RESET, BUSY és DIO jelek is be vannak kötve? | Az SX1262 könyvtárak gyakran nem indulnak el stabilan, ha a BUSY vagy DIO1 jel hiányzik. |
| A választott sáv megfelel a helyi szabályozásnak? | A modul széles tartományt tud, de a használható frekvencia és adási feltétel országonként és alkalmazásonként kötött. |
| Saját NYÁK-on elég tiszta az RF és tápoldali kialakítás? | Rossz földelés, hosszú RF út vagy zajos táp jelentősen rontja a rádiós teljesítményt. |
Döntés előtt ellenőrizd
A Ra-01SH SMT modul választása előtt ezeket érdemes tisztázni:
- Kell-e kész fejlesztőpanel, vagy valóban SMT rádiós modulra van szükség?
- A vezérlő 3,3 V-os logikai szintű-e?
- Van-e megfelelő SX1262 szoftverkönyvtár a választott platformhoz?
- A projekt pont-pont LoRa kapcsolatot használ, vagy LoRaWAN hálózathoz kell illeszkednie?
- Milyen antenna és RF kábel fér el a dobozban?
- A 803-930 MHz tartományból melyik konkrét frekvenciasáv használható a célországban?
- A végtermékhez kell-e tanúsított rádiós modul vagy kész, bevizsgált eszköz?
Használati korlátok és rossz választási helyzetek
A Ra-01SH SMT modul nem minden LoRa feladatra kényelmes választás.
- Ne ezt válaszd első LoRa próbához, ha USB-s, azonnal programozható fejlesztőpanelt keresel.
- Ne ezt válaszd 5 V-os Arduino Uno közvetlen bekötéséhez szintillesztés nélkül.
- Ne ezt válaszd WiFi kommunikációra, mert a modul nem WiFi rádió.
- Ne ezt válaszd nagy adatsebességű, folyamatos adatfolyamhoz, mert a LoRa kis adatcsomagokra való.
- Ne ezt válaszd kész LoRaWAN gateway helyett, mert ez egy rádiós modul, nem hálózati átjáró.
- Ne ezt válaszd végtermékbe tanúsítási ellenőrzés nélkül, ha a termék rádiós megfelelősége kritikus.
Vásárlás előtt ezekre figyelj
A 868 MHz feliratot ne kezeld úgy, mintha a rádió csak egyetlen frekvencián működne. A RA-01SH (LoRa; 868 MHz, uFL) modul rádiós tartománya 803-930 MHz. A tényleges üzemi frekvenciát a szoftverben kell megfelelően beállítani.
A +22 dBm a maximális adóteljesítmény, nem egy automatikusan minden beállításnál és minden rádiós szabályozás mellett használható érték. A hatótávra ezért nincs egyetlen becsületes kilométeradat. Antenna, környezet, rádiós paraméterek, tereptárgyak és szabályozási korlátok mind beleszólnak. Jellemzően >2km elérhető.
Ha kész fejlesztőpanelt keresel, ez túl nyers alkatrész lesz. A RA-01SH (LoRa; 868 MHz) modul SMD egység, amelyhez saját hordozópanel, stabil táp, vezérlő, antenna és program szükséges.
Műhelytitok
Az SX1262 alapú moduloknál sok hiba nem a kódból indul, hanem a tápból és az antennaoldalból. Ha a modul csak közelről működik, adáskor megáll, vagy néha eltűnik az SPI buszról, először a 3,3 V tápot, a földelést, a BUSY/DIO bekötést és az antenna csatlakozását érdemes ellenőrizni.
A rádiós hibát érdemes két részre bontani: először nézd meg, hogy az SPI és a vezérlőjelek ténylegesen működnek-e, utána az RF oldalt. Ha a vezérlő nem jut túl a BUSY állapoton, azt antenna-cserével nem lehet megjavítani. Ha viszont a rádió regiszterei elérhetők és az adás-vétel elindul, de a kapcsolat gyenge, akkor már az antenna, a tápzaj, a földelés és a beépítés kerül előrébb a hibakeresési listán.
A tápot sem érdemes egyetlen “140 mA” számmal lezárni. A modul maximuma 140 mA, a javasolt tápegység viszont 200 mA feletti tartalékkal készüljön. Ez a néhány tíz milliamper különbség a nyáktervezésnél sokkal olcsóbb, mint később az instabil adás okát keresni.
Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Gyártó: | Ai-Thinker |
| Modell: | Ra-01SH |
| Rádiós IC: | SX1262 |
| Modul típusa: | LoRa RF adó-vevő modul |
| Frekvenciatartomány: | 868MHz [803-930 MHz a gyártói adat] |
| Moduláció: | LoRa, FSK, GFSK, MSK, GMSK, OOK |
| Tápfeszültség: | 2,7-3,6 V, jellemzően 3,3 V |
| Ajánlott tápáram tartalék: | 200 mA felett |
| Maximális kimenő teljesítmény: | +22 dBm |
| Maximális üzemi áram: | 140 mA |
| Vételi áram: | minimum 4,2 mA |
| Készenléti áram: | 1,6 mA |
| Érzékenység: | -140 dBm / -148 dBm |
| Illesztés: | SPI |
| SPI órajel: | legfeljebb 10 MHz |
| Csomagmotor: | 256 bájt |
| Tokozás / kialakítás: | SMD16, kétoldali stamp-hole SMT modul |
| Méret: | kb. 17 x 16 x 3,2 mm ±0,2 mm |
| Antennacsatlakozás: | uFL / IPEX aljzat |
| Üzemi hőmérséklet: | -40 °C és +85 °C között |
| Tárolási környezet: | -40 °C és +125 °C között, <90% RH |
| Lábak száma: | 16 |

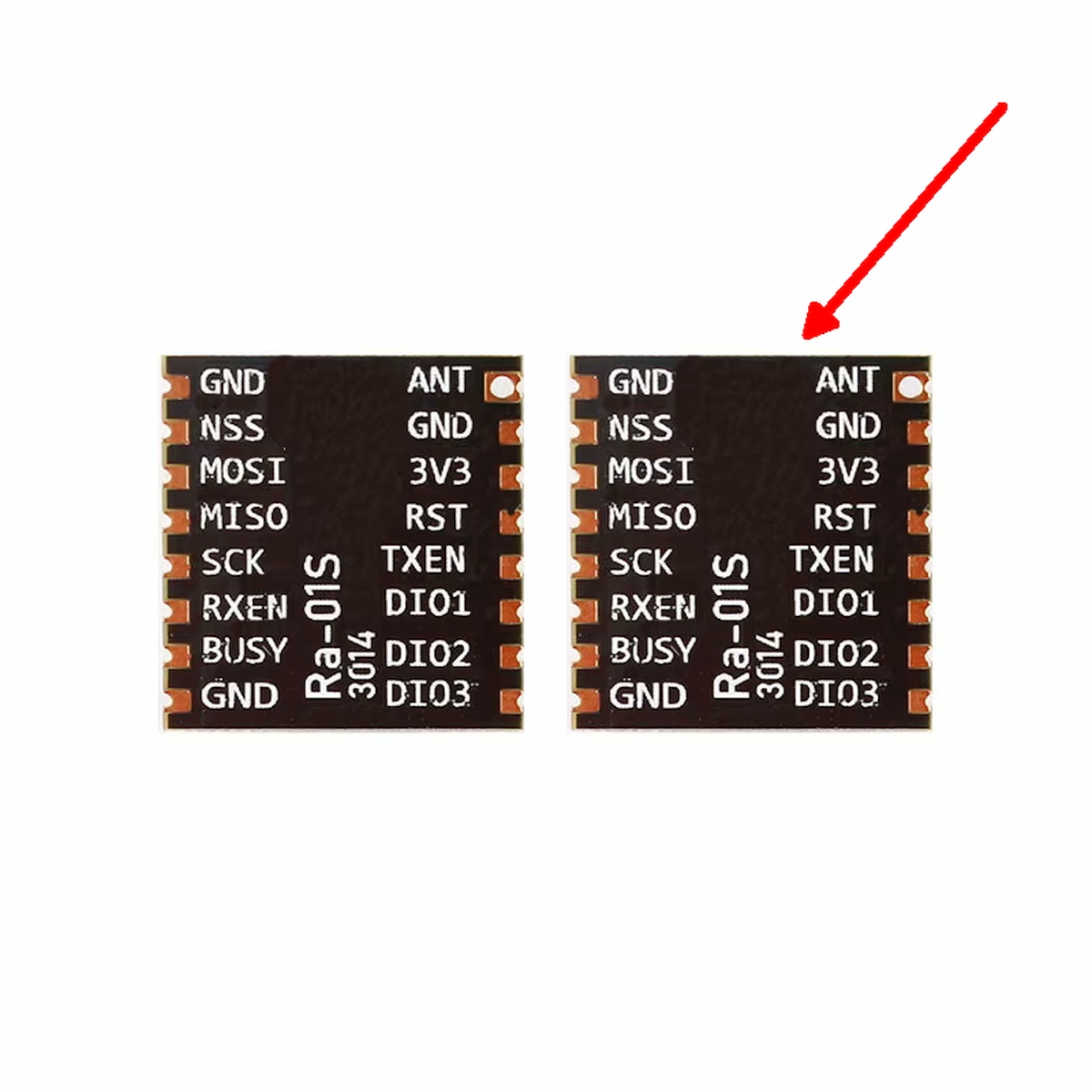

| Fontos lábak: | 3.3V, GND, RESET, TXEN, RXEN, DIO1, DIO2, DIO3, BUSY, SCK, MISO, MOSI, NSS |
| Logikai szint: | 3,3 V környezethez illeszkedik |
Dokumentáció
Csomag
- 1x Ra-01SH SMT modul
