Leírás
A Seeed Studio Wio-SX1262 for XIAO akkor kerül képbe és felhazsnálásra, amikor egy XIAO alaplap már megvan, de a projektnek a Wi-Fi vagy Bluetooth hatótávolságán túl is kommunikálnia kell. A panel a Semtech SX1262 rádióra épül, 862-930 MHz között használható, és a XIAO szabványos tüskesoraira ül rá. Nem kell külön SPI vezetékeket huzalozni a két panel között – a rádió és a vezérlő egymás fölé kerül.
Van viszont egy fontos ára ennek a kis méretnek. A rádió nem csak három SPI lábat kér. Az NSS, BUSY, DIO1, RESET és RF kapcsolóvezérlés miatt a normál XIAO GPIO-k nagy részét lefoglalja. Ha a LoRa mellé kijelzőt, GNSS modult vagy több érzékelőt is tervezel, ezt már az elején bele kell számolni a lábkiosztásba.
A Seeed Studio Wio-SX1262 for XIAO nem önálló LoRaWAN végpont és nem kész Meshtastic készülék. Kell mellé egy XIAO vezérlő, megfelelő firmware és antenna. A rádiós hardver adja a kapcsolatot, a hálózati viselkedést már a XIAO-n futó program határozza meg.
A projektbe hol fér bele?
Képzelj el egy kerti szenzort, amely néhány percenként elküldi a talajnedvességet. Wi-Fi nincs a közelben, mobilmodem túlzás lenne, pár bájtnyi adat miatt pedig nagy sávszélességre sincs szükség. Itt már értelme van a LoRa kapcsolatnak.
A Seeed Studio Wio-SX1262 for XIAO ilyen feladathoz ad rádiós oldalt egy XIAO vezérlőnek. A host mikrovezérlő összeállítja az adatcsomagot, SPI-n átadja az SX1262 rádiónak, a rádió pedig elvégzi az adást vagy vételt.
A maximális kimenő teljesítmény +22 dBm. A Seeed saját tesztjében akár 2 km-es kapcsolatot is elértek, ezt azonban nem érdemes úgy olvasni, mint egy mérőszalaggal kimérhető garantált határt. Egy antenna asztalon fekve, egy fémdoboz mellett egészen más eredményt adhat, mint ugyanaz az antenna két méter magasra szerelve, nyílt terepen.
Mi történik, amikor ráteszed a XIAO-ra?

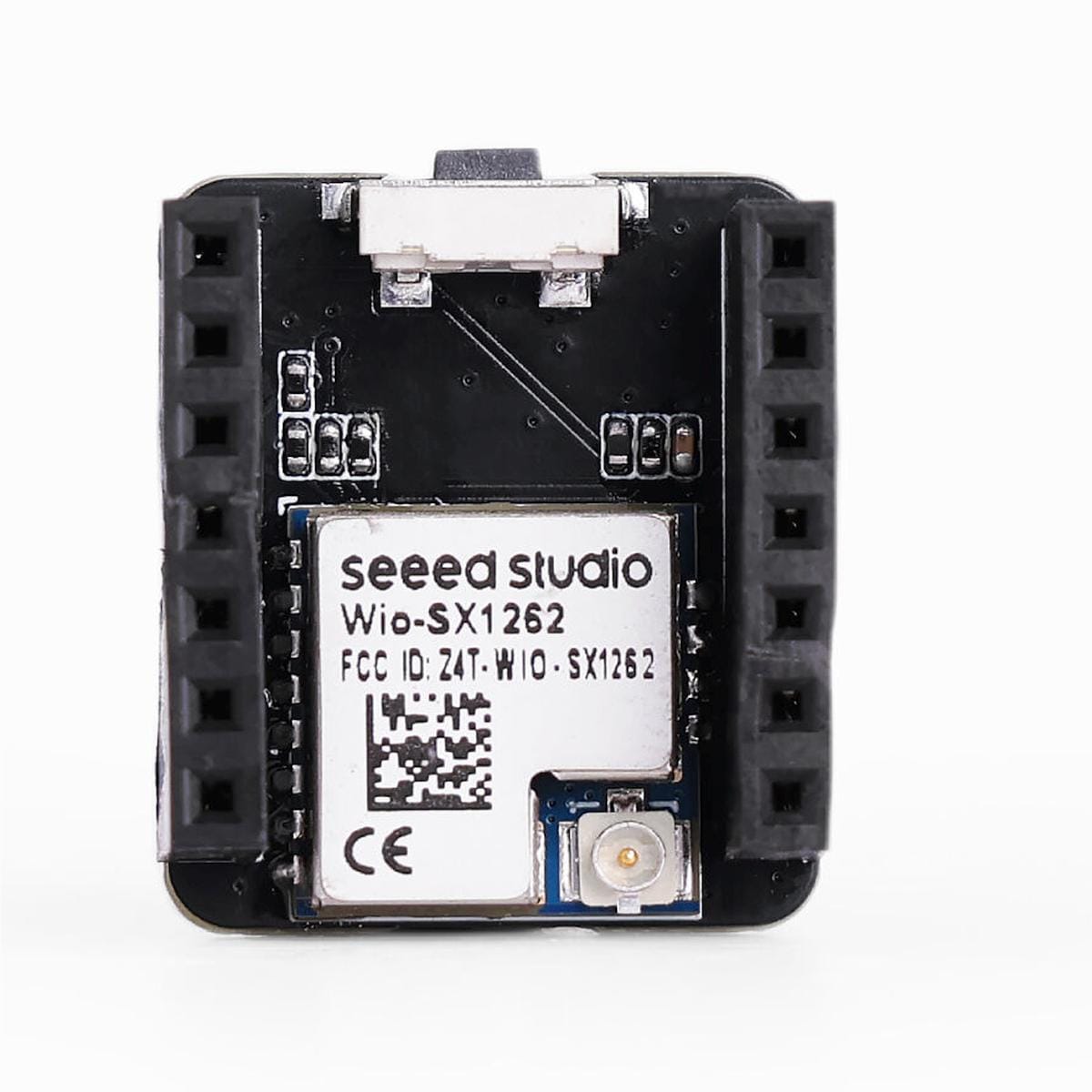

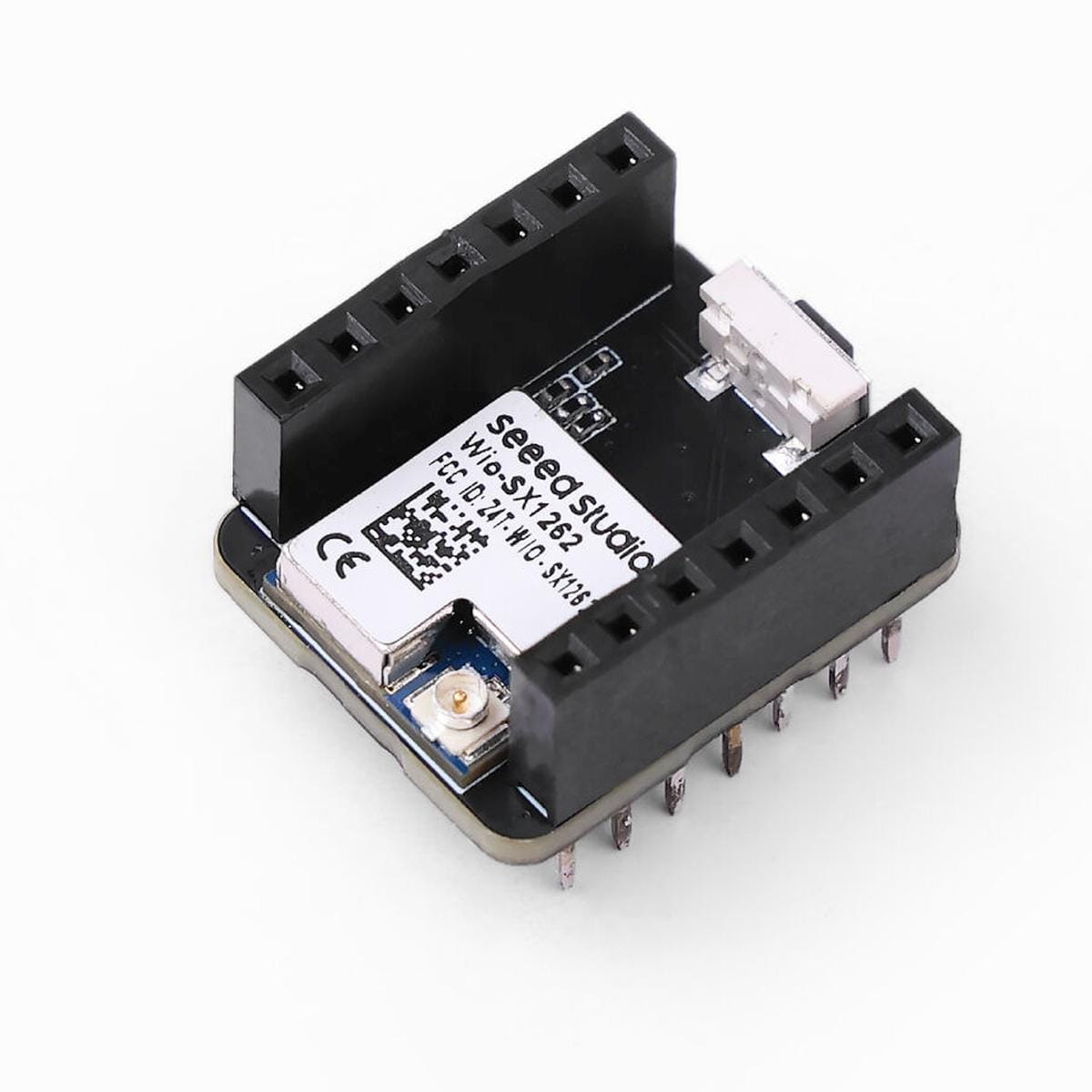

A Seeed Studio Wio-SX1262 for XIAO a szabványos XIAO tüskesorokat használja. Ez a változat éppen ebben tér el a korábbi Wio-SX1262 paneltől, amely egyes készletekben külön board-to-board csatlakozással készült. A 113010003 változat előre forrasztott XIAO-val használható közvetlenül.

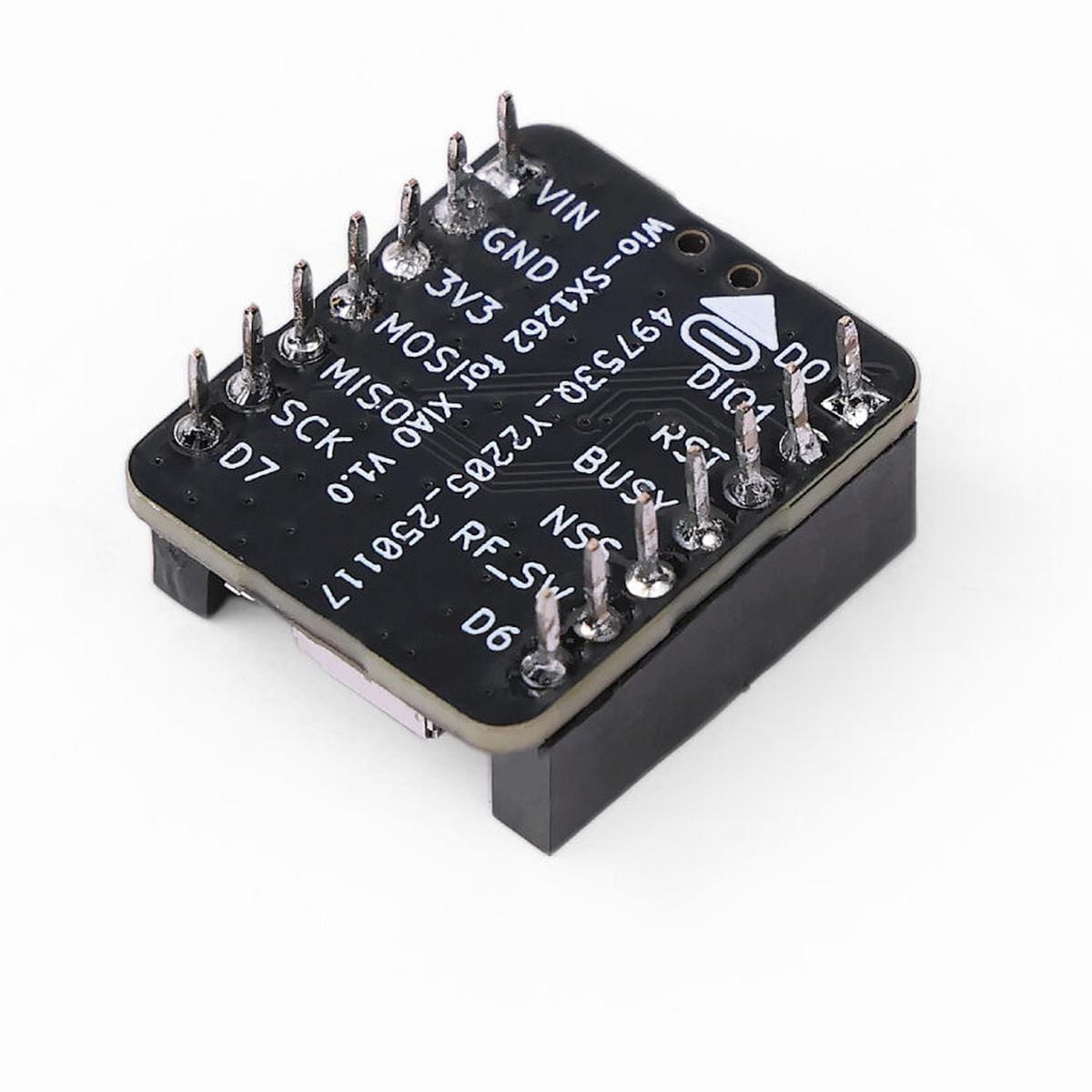

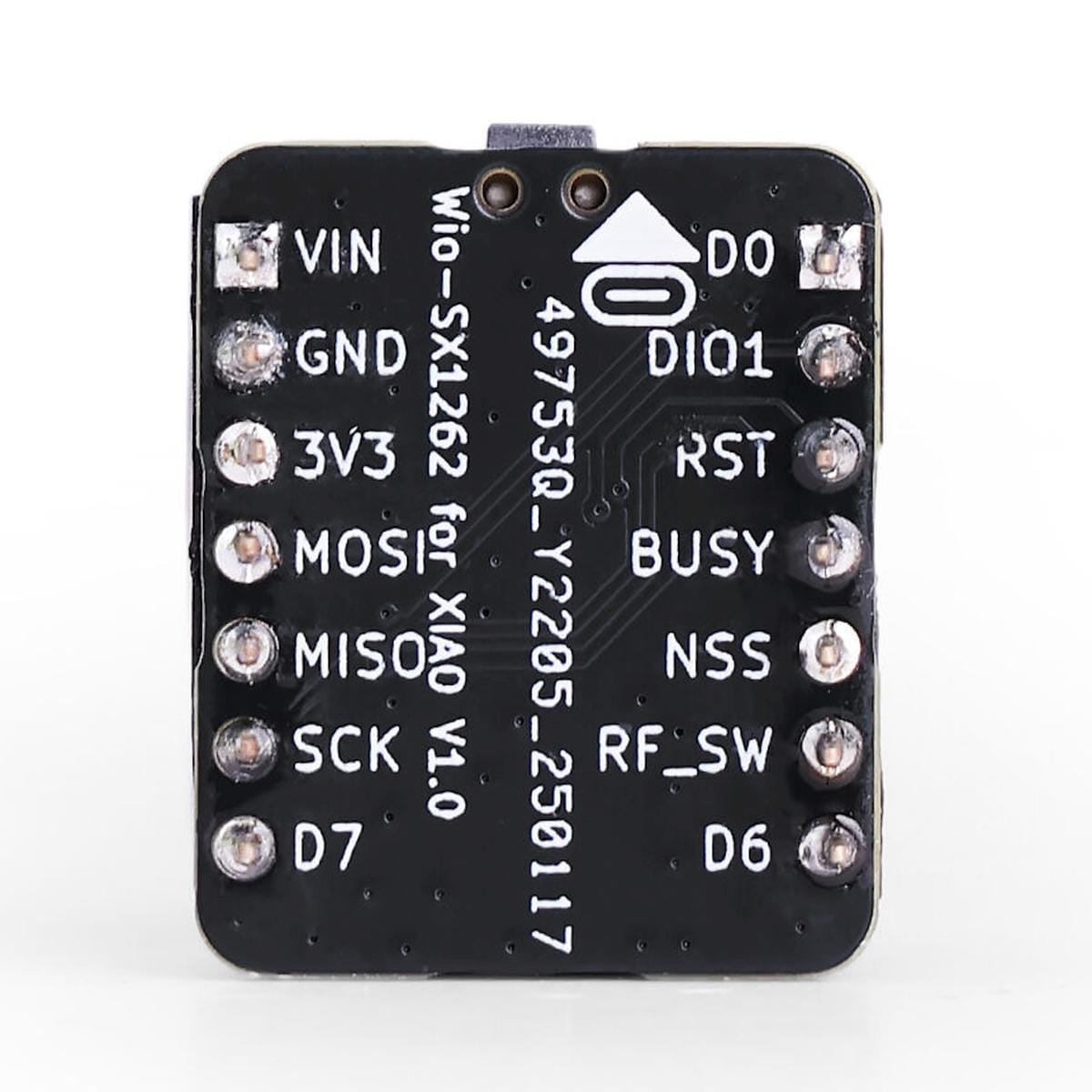

A rádió SPI-n beszél a mikrovezérlővel, de mellette több vezérlőjel is fut. D1-D5 és D8-D10 környékén ezért nincs szabadon elkölthető GPIO-készlet. D6 és D7, vagyis a szokásos TX és RX kapcsolat megmarad, D0 pedig a bővítő saját nyomógombjához is csatlakozik.
Ez akkor válik igazán fontossá, amikor a rádió mellé még valamit szeretnél bekötni. Egy UART-os GNSS vevő például kézenfekvő társ lehet. Egy olyan tervnél viszont, ahol a hagyományos XIAO I2C lábakra már kijelzőt és két szenzort terveztél, a rádió felhelyezése után újra kell gondolni a bekötést.
Hol használható jól?
- Távoli hőmérséklet-, páratartalom- vagy talajnedvesség-mérőnél, ahol csak kis adatcsomagokat kell továbbítani.
- Meshtastic node építésénél XIAO ESP32S3 vagy XIAO nRF52840 vezérlővel.
- GNSS alapú helyzetküldőnél, ahol a koordinátát LoRa kapcsolaton továbbítod.
- Akkumulátoros kültéri adatgyűjtőnél, ahol sok idő telik el két rádióadás között.
- Egyszerű pont-pont LoRa kapcsolatnál két saját vezérlő között.
- LoRaWAN végpont fejlesztésénél, ha a hálózati protokollt a XIAO-n futó firmware kezeli.
- Kis kísérleti, egycsatornás LoRaWAN gateway építésénél XIAO ESP32S3 vagy ESP32C6 használatával.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| Van hozzá XIAO vezérlőd? | A Seeed Studio Wio-SX1262 for XIAO önmagában nem futtat alkalmazást, külön XIAO mikrovezérlő szükséges. |
| Előre forrasztott XIAO-t használsz? | A bővítő a szabványos XIAO tüskesorra csatlakozik, ezért a foglalatba illő tüskesor szükséges. |
| Még sok perifériát kötnél mellé? | A rádió a XIAO normál GPIO-inak nagy részét lefoglalja, ezért kevés szabad láb marad. |
| LoRaWAN-t szeretnél? | A rádió önmagában nem LoRaWAN hálózat, megfelelő firmware és hálózati infrastruktúra is kell hozzá. |
| Meshtasticot építesz? | A megfelelő XIAO típushoz illő firmware-t kell használni, nem elég csak az SX1262 chipet kiválasztani. |
| Antenna nélkül próbálnád az adást? | Rádiós adásnál megfelelő, a használt frekvenciasávhoz illesztett antenna szükséges. |
| 2 km hatótávval tervezel? | Ez teszteredmény, a tényleges távolságot az antenna, terep, elhelyezés és rádióbeállítás erősen befolyásolja. |
Ezt nézd meg, mielőtt döntesz
Az első kérdés ne az legyen, hogy “SX1262 van rajta?”, hanem az, hogy mennyi GPIO kell még a rádió mellé. A Seeed Studio Wio-SX1262 for XIAO kis helyre sűríti a rádiós kapcsolatot, de ezt a XIAO kivezetéseinek jelentős részével fizeted meg.
A második kérdés az antenna. A LoRa hatótávján gyakran többet lehet nyerni egy jó antennával és annak jó elhelyezésével, mint néhány szoftveres paraméter állítgatásával. Ha fémdobozba kerül az eszköz, vagy az antenna közvetlenül akkumulátor, kijelző vagy nagy rézfelület mellé kerül, a rádiós eredmény megváltozhat.
A harmadik kérdés a hálózat típusa. LoRa pont-pont kapcsolat, LoRaWAN és Meshtastic ugyanazt a rádiós hardvert használhatja, de nem ugyanaz a rendszer. Ha Meshtastic kell, firmware és kompatibilis XIAO szükséges. Ha LoRaWAN kell, hálózati szerverrel vagy gateway-jel is számolni kell.
Amikor inkább más megoldást keress
- Ha sok I2C, SPI vagy általános GPIO perifériát kell egyetlen XIAO-ra kötni, a Seeed Studio Wio-SX1262 for XIAO lábfoglalása hamar korlátozó lehet.
- Ha teljes értékű többcsatornás LoRaWAN gateway a cél, egy SX1262 végponti rádió nem helyettesít SX130x alapú gateway hardvert.
- Ha 433 MHz-es LoRa rendszerhez keresel rádiót, ez a 862-930 MHz-es változat nem megfelelő.
- Ha csak néhány méteres beltéri kommunikáció kell, Bluetooth vagy Wi-Fi sok esetben egyszerűbb rendszerfelépítést ad.
- Ha kész, házasított, akkumulátoros Meshtastic eszközt szeretnél, külön fejlesztőpanelből és rádióból építkezés helyett kész node célszerűbb.
Egy részlet, amin sok múlik
A rádiós részt ne a projekt végén “tegyük még rá” alapon kezeld. Előbb rajzold fel, melyik XIAO lábat használja az SX1262, és csak utána oszd ki a kijelzőt, GNSS-t, érzékelőket vagy gombokat.
A Seeed Studio Wio-SX1262 for XIAO kapcsolásán jól látszik, hogy az SPI mellett több vezérlőláb is elfogy. Ha ezt az elején tudod, nincs meglepetés. Ha csak a “SPI modul” feliratból indulsz ki, könnyen akkor derül ki a konfliktus, amikor már minden más periféria be van kötve.
Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Gyártó: | Seeed Studio |
| Termék: | Seeed Studio Wio-SX1262 for XIAO |
| Gyártói cikkszám: | 113010003 |
| Terméktípus: | XIAO LoRa rádiós bővítőpanel |
| Rádió IC: | Semtech SX1262 |
| Frekvenciatartomány: | 862-930 MHz |
| Jellemző régiók: | 868 MHz / 915 MHz (mindkettőt támogatja) |
| Maximális RF kimenő teljesítmény: | +22 dBm |
| Vezérlő interfész: | SPI + NSS, DIO1, BUSY, RESET, RF_SW vezérlőjelek |
| Tápellátás a rádió felé: | 3,3 V a XIAO felől |
| Alvó mód áramfelvétele: | 1,62 µA közölt sleep érték |
| Felhasználói nyomógomb: | 1 db, D0 jelre kötve |
| Szabad standard UART lábak: | D6/TX és D7/RX nincs a rádióhoz kötve |
| XIAO csatlakozás: | szabványos XIAO tüskesor/foglalat |

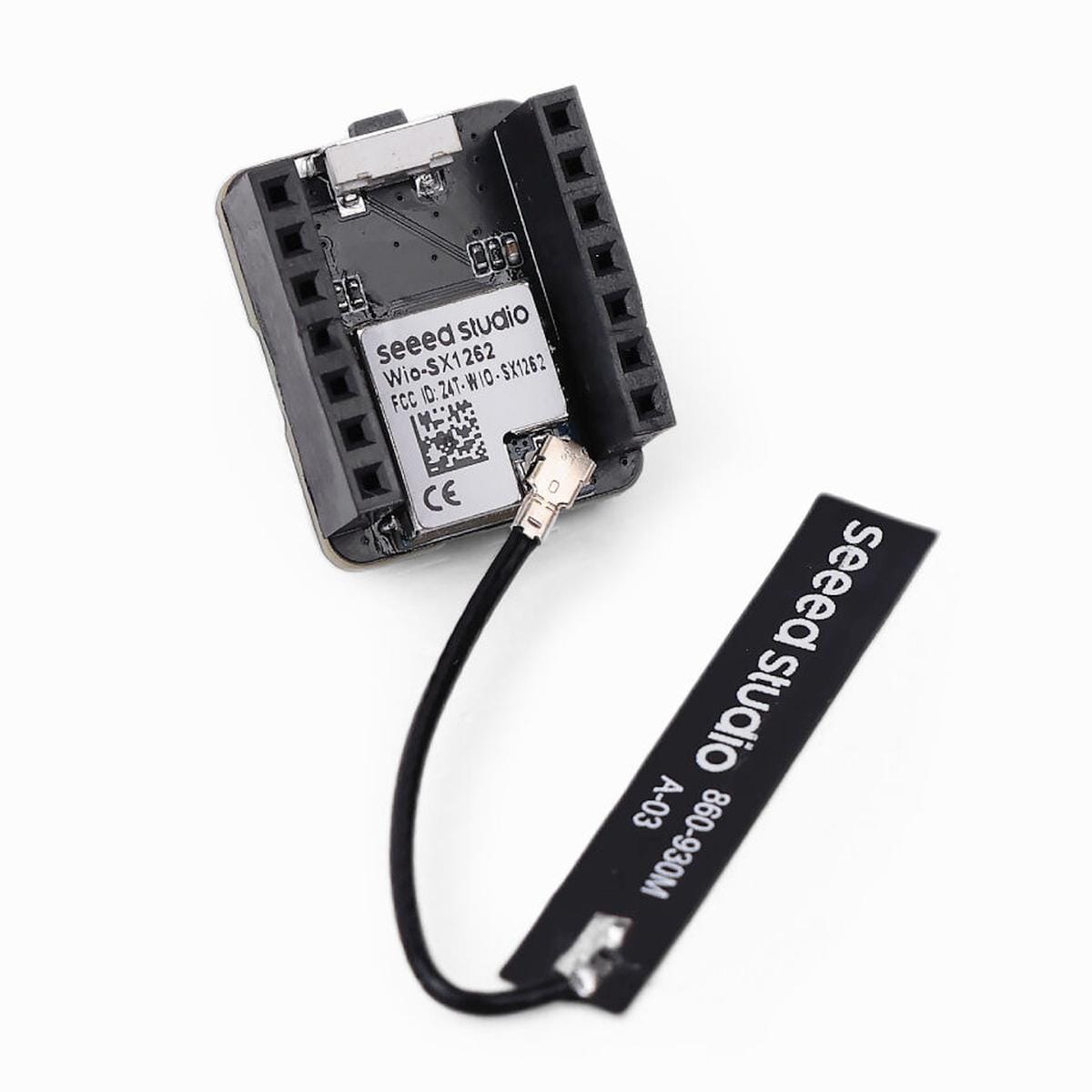

| Antennacsatlakozás: | IPEX/U.FL rendszerű csatlakozás a Wio-SX1262 rádiómodulon |
| Közölt hatótáv: | legfeljebb 2 km a Seeed tesztkörülményei között, nem garantált rendszerhatótáv |
| Meshtastic támogatás: | XIAO ESP32S3 és XIAO nRF52840 kombináció dokumentációval |
| Egycsatornás LoRaWAN gateway példa: | XIAO ESP32S3 / ESP32C6 kombináció dokumentált |
| Méret: | ~ 21 x 17,5 x 13 mm |
| Antenna a csomagban: | igen |
Dokumentáció
- Wio-SX1262 for XIAO V1.0 kapcsolási rajz
- Wio-SX1262 műszaki ismertető – Seeed Studio Wiki
- SX1262 rádió IC – Semtech
Csomag
- 1x Seeed Studio Wio-SX1262 for XIAO, 113010003
- 1x LoRa antenna
