Leírás

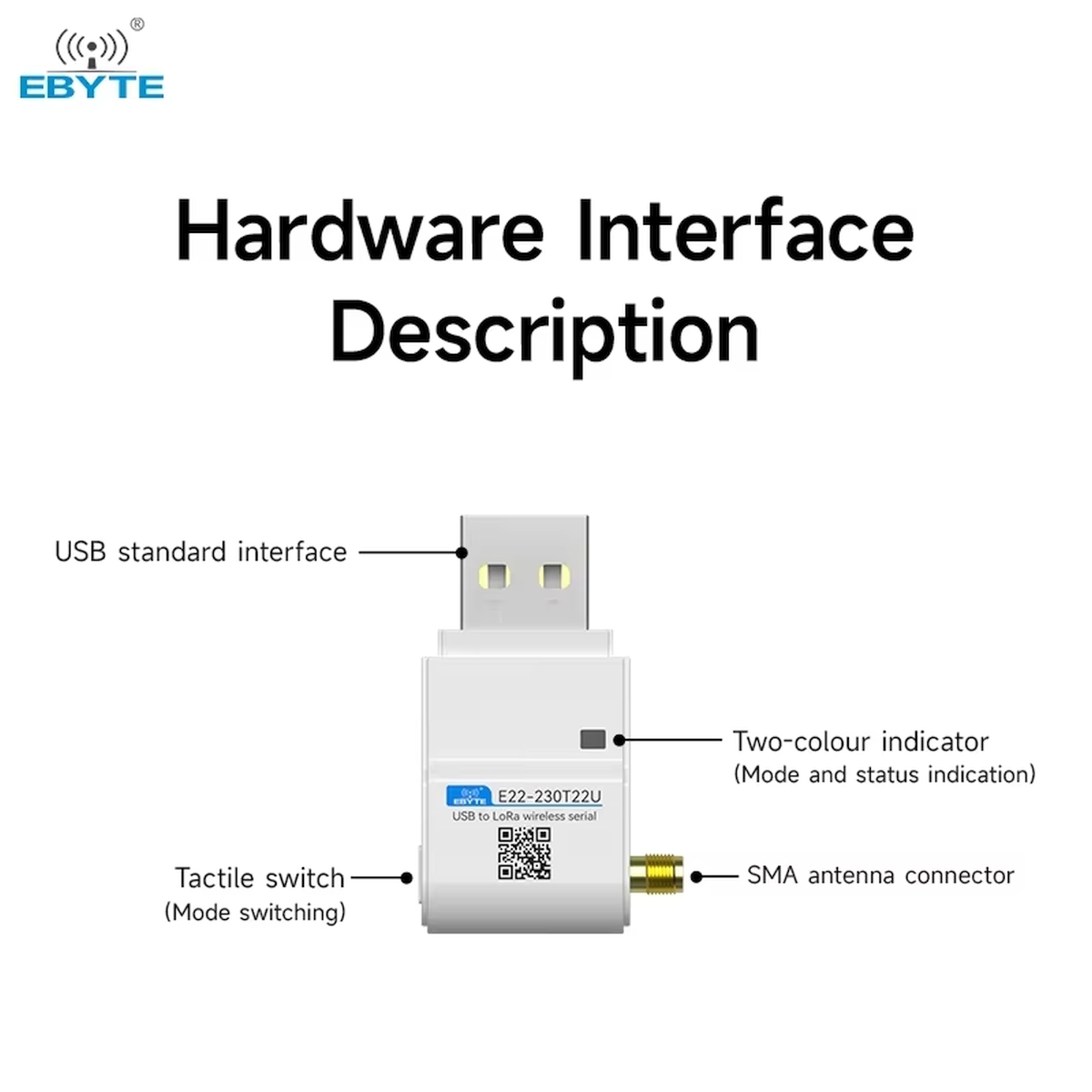

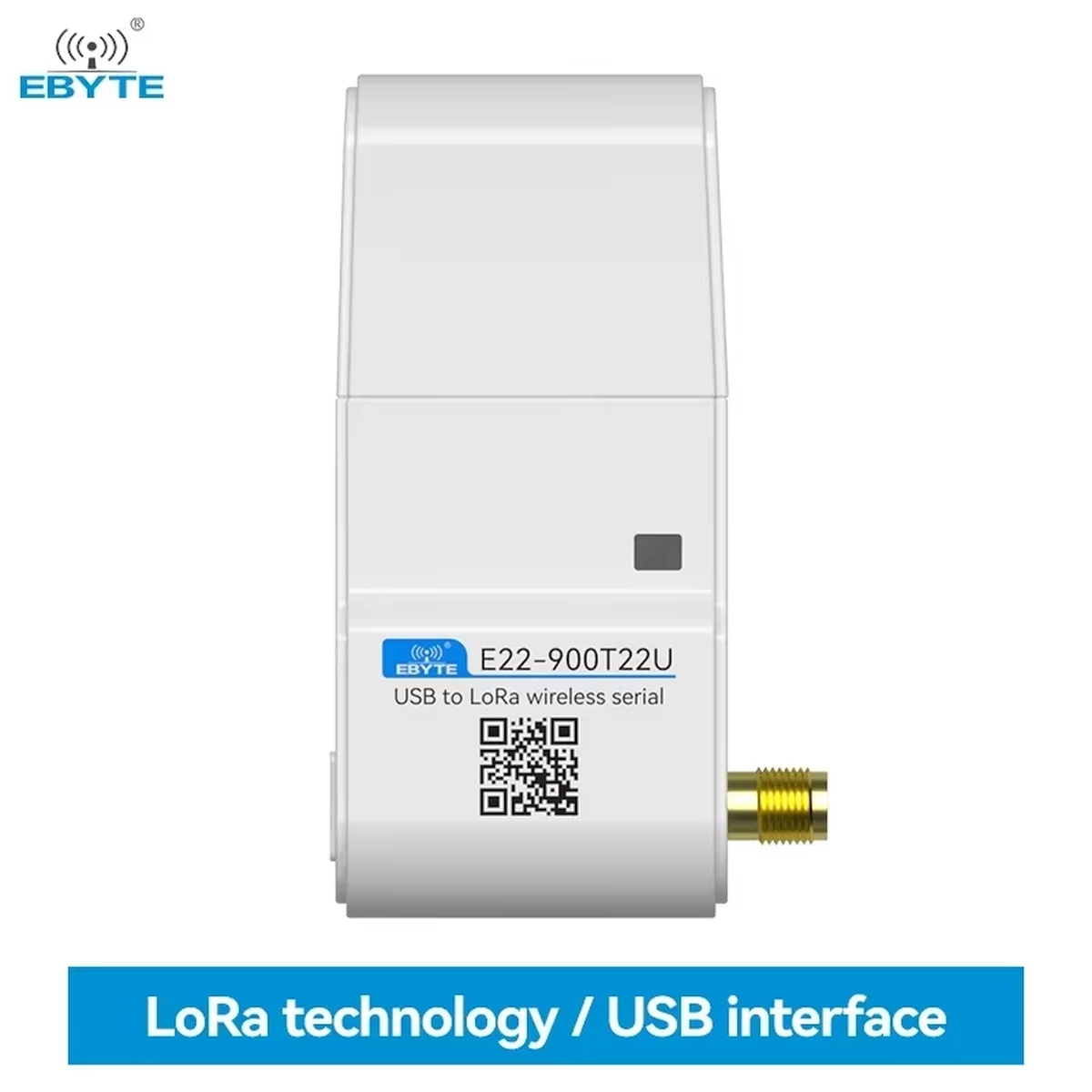

Az Ebyte E22-900T22U USB LoRa modul USB csatlakozású, LoRa szórt spektrumú rádiós adatátviteli egység 850.125-930.125 MHz frekvenciatartományra, 22 dBm adóteljesítménnyel.
USB-s rádiós soros modulként az E22-900T22U PC vagy Raspberry Pi környezetben használható LoRa összeköttetés létrehozására, és a gyártói leírás szerint kommunikáció-kompatibilis az E22-230T/400T/900T sorozat eszközeivel.
A termék használata alapvető műszaki és konfigurációs ismereteket feltételez, a paraméterezés szoftveres oldalon történik.
Működési elv és technikai magyarázat
Az E22-900T22U egy USB interfészen elérhető rádiós végpont, amely a számítógépes vagy egylapkás vezérlő oldalon soros jellegű adatcsatornát ad, a rádiós oldalon pedig LoRa modulációval továbbít. A modul a vezérlő (PC/Raspberry Pi) és a távoli LoRa végpont közötti digitális kommunikációs lánc részeként értelmezhető, ahol a rendszertervezés szempontjából a frekvenciasáv, az antennázás és az adatsebesség a fő korlátozó tényezők.
A gyártói oldalon szereplő paraméterek alapján a modul 850.125-930.125 MHz között használható, alapértelmezett beállításként 868.125 MHz említéssel, 22 dBm adóteljesítménnyel és 5 km kommunikációs távolság megadással. A sorozat 2.4k-62.5 kbps rádiós adatsebesség-tartományt ismer.
Nem ideális olyan rendszerekbe, ahol nincs USB host, ott UART vagy SPI kivitelű rádiós modul illeszkedik jobban. Az E22 LORA modulokkal való kommunikációra fejlesztve, egyéb eszközökkel a kommunikáció nem tesztelt!
Tippek
Az E22-900T22U elsősorban PC-s vagy Raspberry Pi alapú adatgyűjtő, átjáró és vezérlő rendszerekben használható, ahol USB-n keresztül kell LoRa rádiós linket biztosítani.
- PC alapú terepi adatgyűjtés LoRa végpontokból (mérőállomás, szenzorhálózat naplózás).
- Raspberry Pi alapú átjáró prototípus, amely LoRa oldalon adatot gyűjt és IP hálózatra továbbít.
- Labor környezetben pont-pont LoRa link validálása, csomagparaméterek és adatsebesség kipróbálása.
- Épületautomatizálási prototípus, ahol USB-s host gép mellé kerül a rádiós összeköttetés.
- Félipari gépészeti állapotfigyelés, ahol a vezérlő oldalon ipari PC fut, és távoli akkumulátoros E22 végpontok küldenek adatot.
Lehetőségek
- Arduino: az E22-900T22U önmagában nem “Arduino-ra köthető” TTL-UART modul, mert USB hostot igényel; Arduino-val tipikusan PC-n keresztül vagy USB host kiegészítővel lehetséges.
- ESP8266/ESP32: közvetlen illesztés csak USB host képesség esetén reális, tipikusabb az ESP oldalon UART-os E22 végpont használata és a PC/RPi oldalon az E22-900T22U.
- Raspberry Pi: tipikus felhasználás USB porton, gateway vagy adatnaplózó szerepkörben.
A gyártói termékoldal több, üzemeltetést segítő funkciót említ (például távoli konfiguráció, relé jellegű továbbítási módok, firmware frissítés), ami arra utal, hogy a beüzemelés nem kizárólag hardveres fejlesztés kérdése.
Külső, harmadik fél LORA rendszereivel való kapcsolat felépítésére jelenleg nincs információ.

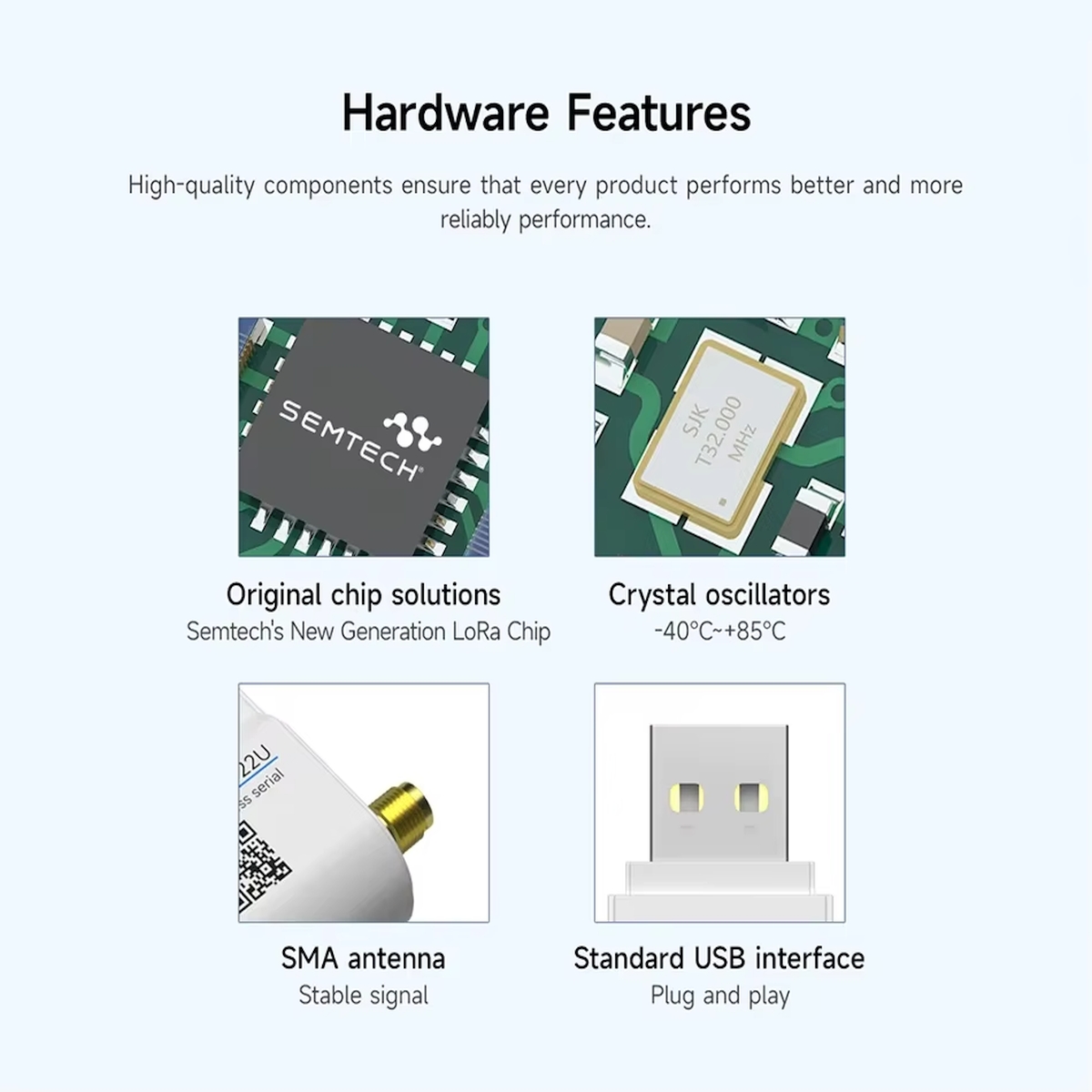

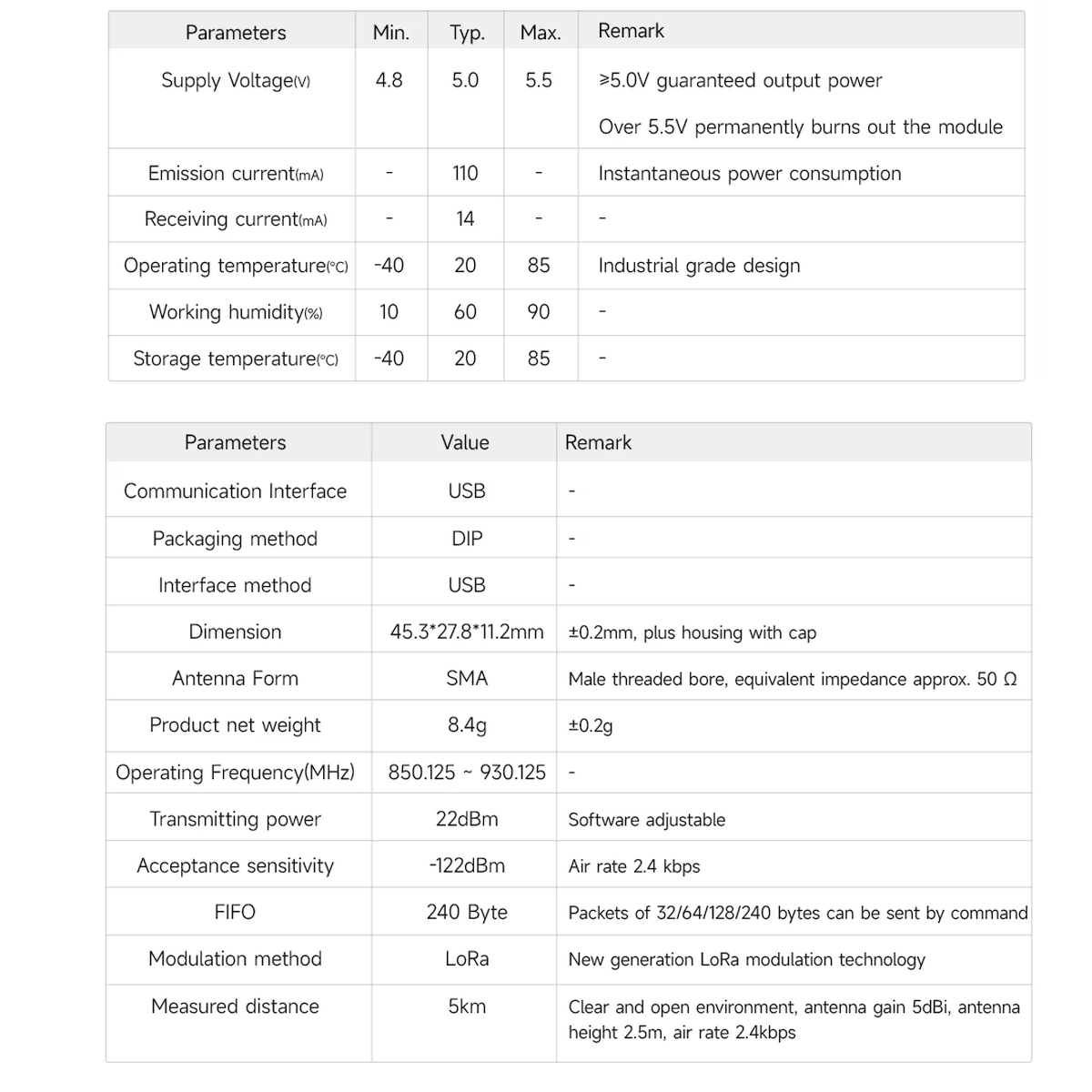

Műszaki jellemzők
- Gyártó: Ebyte (Chengdu Ebyte Electronic Technology Co.,Ltd.)
- Típus: E22-900T22U
- Rádiós technológia: LoRa szórt spektrum
- Frekvenciatartomány: 850.125-930.125 MHz
- Alapértelmezett frekvencia: 868.125 MHz
- Maximális adóteljesítmény: 22 dBm
- Gyártói távolság megadás: 5 km
- Rádiós adatsebesség tartomány: 2.4k-62.5 kbps
- Host interfész: USB
- Soros paraméterezés (baud): 1200-115200 bps

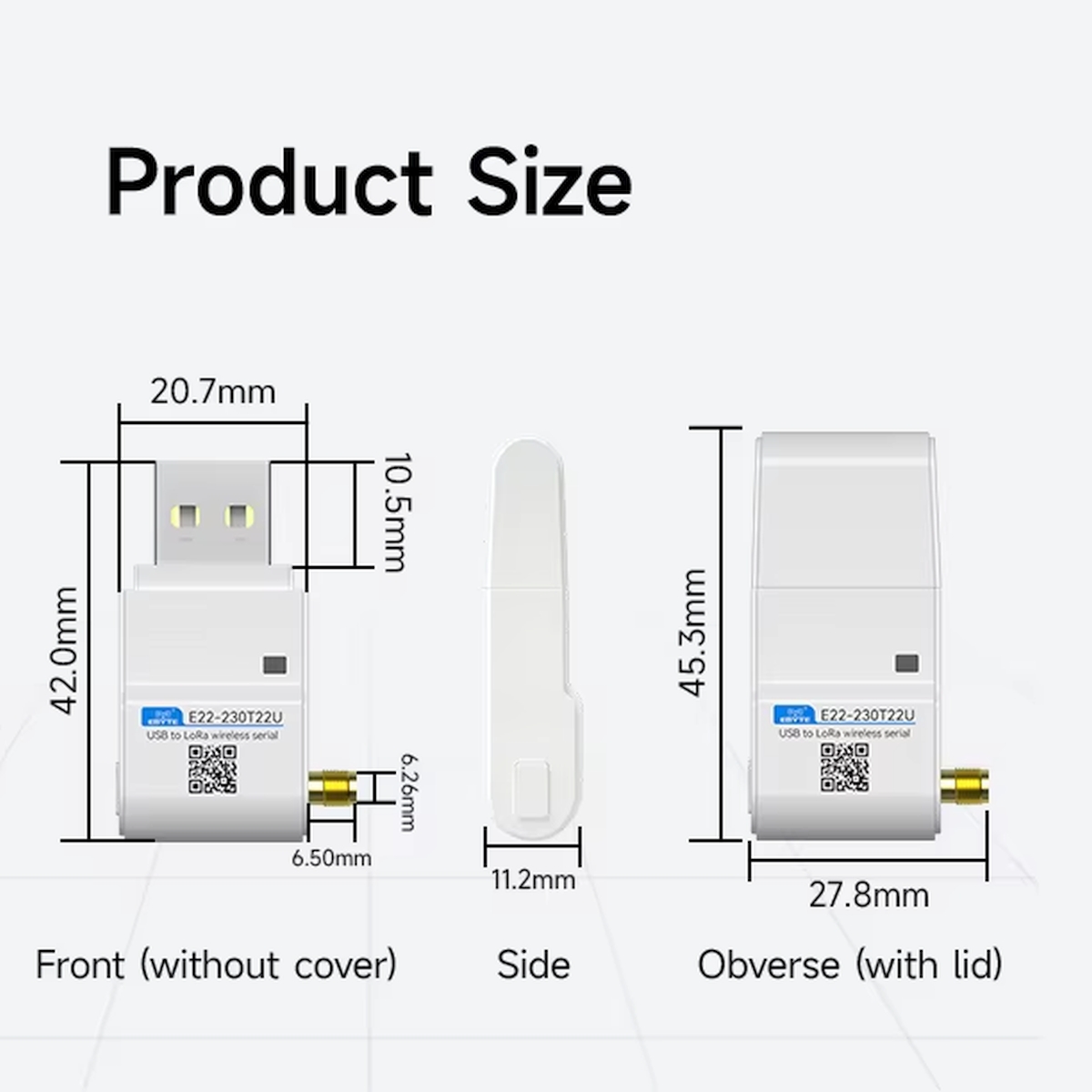

- Fizikai méret: 45.3 x 27.8 x 11.2 mm
- Tömeg: 8.4 ±0.1 g
- Antennacsatlakozó típusa: SMA
- Tápellátás USB-ről: USB 5 V
Dokumentáció

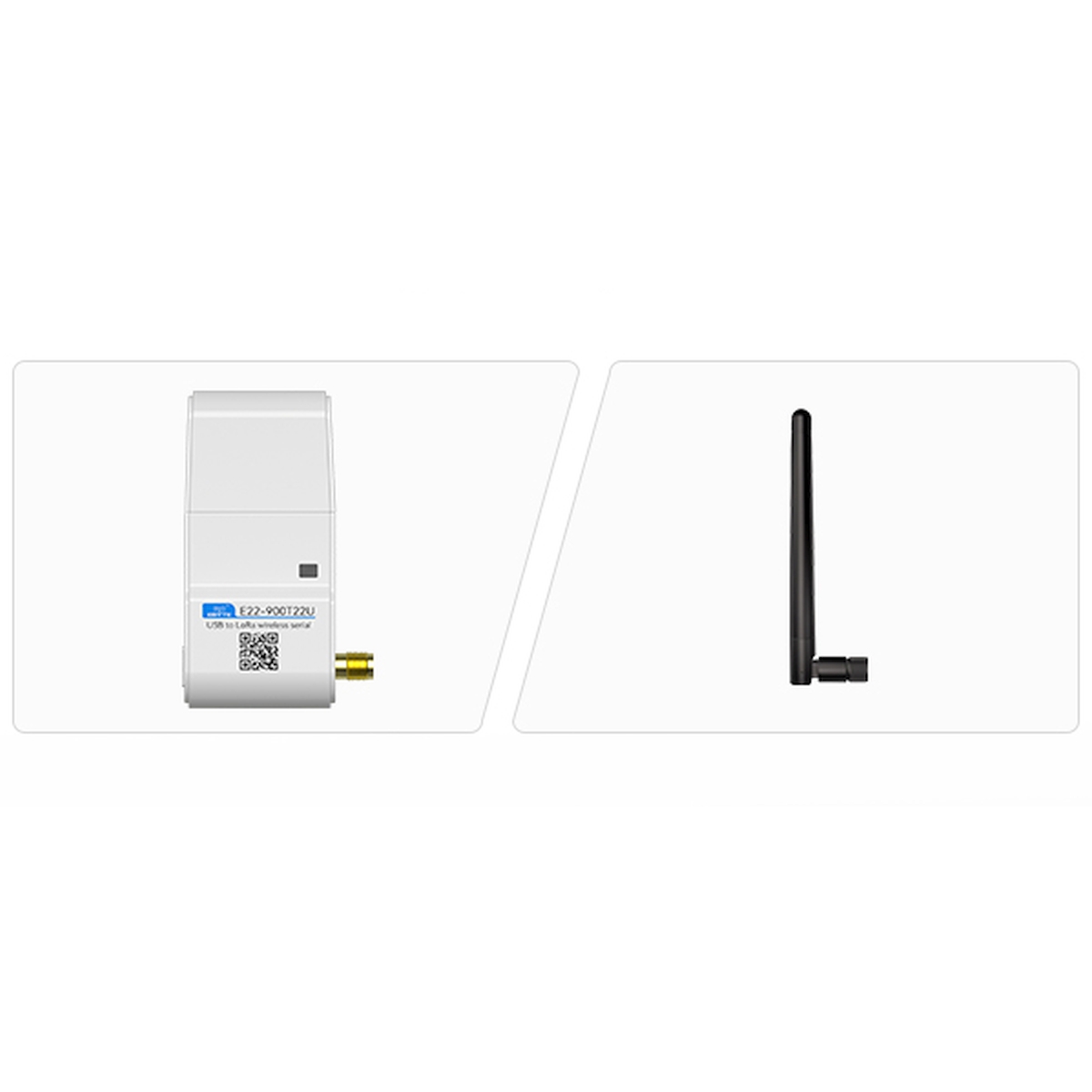

Csomag
- 1x E22-900T22U USB modul
- 1x 868MHz antenna (SMA)
