Leírás
A LoRA antenna (uFL – RP-SMA; 868MHz; 2dBi, mini egyenes) 868 MHz-es LoRa és más 868 MHz-es ISM rádiós projektekhez való külső antenna, amelynél a rádiómodul felől uFL/IPX csatlakozás, a házon kívül pedig RP-SMA menetes kivezetés használható.
Ez a kivitel akkor ideális, ha a LoRa modul nem közvetlen SMA csatlakozós, hanem apró panelcsatlakozóval rendelkezik, de az antennát mégis a dobozon kívül vagy a doboz peremén kell elhelyezni. A kb. 15 cm-es uFL – RP-SMA szerelt kábel segít abban, hogy a rádiós panel és az antenna ne ugyanarra a mechanikai pontra kerüljön.
A döntő paraméter itt a 868 MHz-es frekvenciasáv, a ~2 dBi nyereség, valamint az uFL – RP-SMA csatlakozási lánc. Ez nem 2,4 GHz-es WiFi antenna, nem 433 MHz-es vevőantenna, és nem nagy kültéri oszlopantenna. Az első korlát a mechanikai és RF-illesztés: a rádiómodulon uFL/IPX antennaaljzatnak kell lennie, a készülékházon pedig helyet kell adni az RP-SMA menetes rögzítésnek. Ha meg SMA csatlakozásra tennénk – az is egyszerűen megoldható
Hol vedd elő?
A LoRA antenna (uFL – RP-SMA; 868MHz; 2dBi, mini egyenes) a rádiós rész és a külvilág közötti RF-illesztési pont. Egy LoRa-modul önmagában csak akkor tud értelmes rádiós kapcsolatot adni, ha az antennája a frekvenciához, a csatlakozóhoz és a beépítési helyhez is passzol.
Egy mondatban: a LoRA antenna (uFL – RP-SMA; 868MHz; 2dBi, mini egyenes) 868 MHz-re hangolt, kis méretű külső antenna uFL – RP-SMA átvezetéssel LoRa és 868 MHz-es IoT eszközökhöz.
Így épül be…

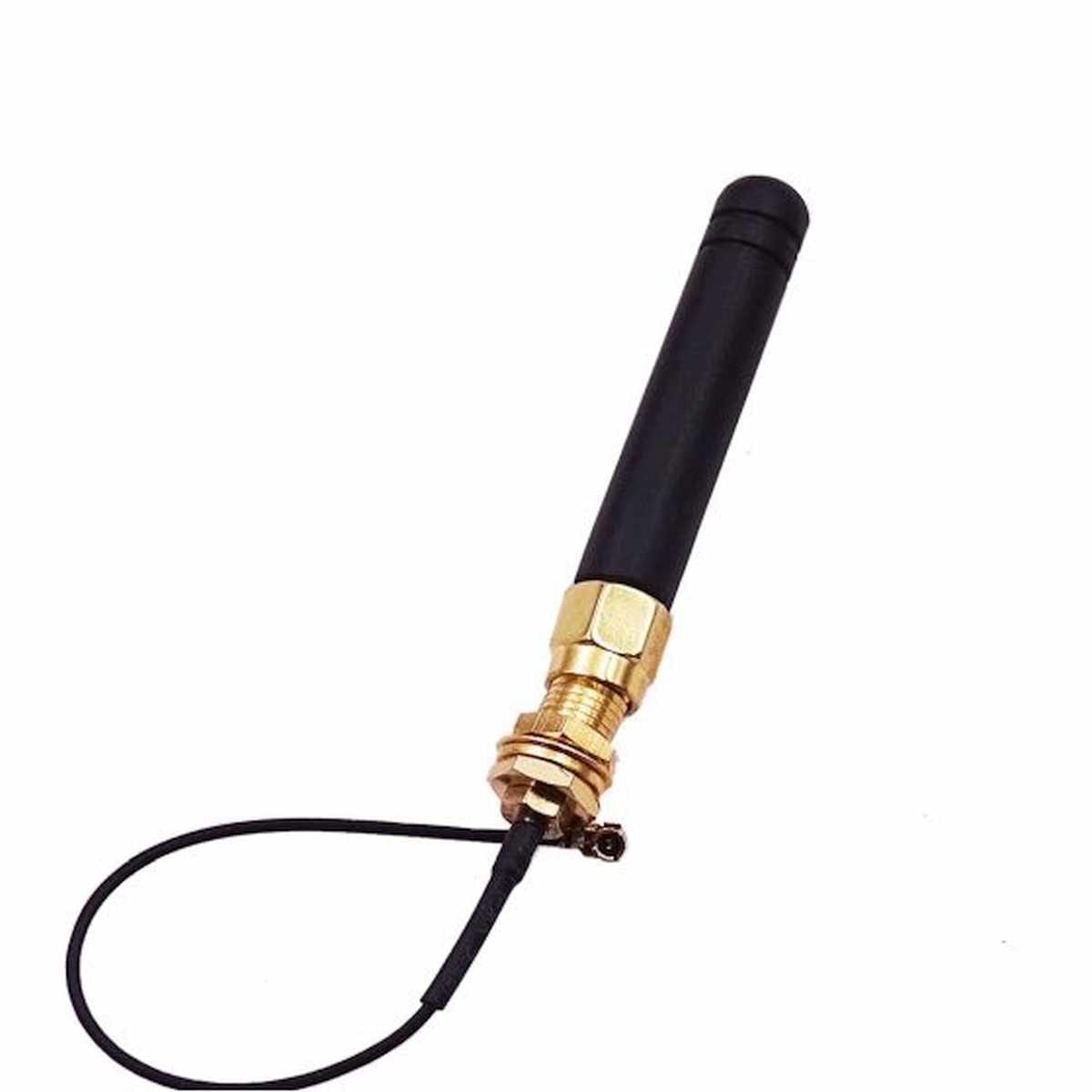

A rádiós panel uFL/IPX csatlakozójára a szerelt kábel paneloldali csatlakozója kerül. A kábel másik oldala RP-SMA menetes kivezetést ad, amelyet a készülékház furatába lehet rögzíteni anyával és alátéttel. Erre csatlakozik a mini egyenes antenna.
Beépítéskor a koaxkábelt nem szabad megtörni, a panelcsatlakozót nem szabad oldalirányban feszegetni, és az antennát nem jó teljesen árnyékolt fémdoboz belsejébe zárni. A 868 MHz-es rádiós kapcsolatnál az antenna helye sokszor többet számít, mint egy programkódban átírt rádiós paraméter.
Tipikus helyzetek
- Arduino vagy kompatibilis LoRa projektek 868 MHz-es rádiós panellel.
- ESP32 alapú LoRa fejlesztőpanelek külső antennakivezetéséhez.
- Akkumulátoros IoT szenzorcsomópontokhoz, ahol kis méretű antenna kell.
- Prototípus dobozolásnál, amikor az uFL csatlakozós panelt nem közvetlenül az antenna helyére szerelik.
- Mezőgazdasági, mérési vagy környezeti szenzorhálózatok kis csomópontjaihoz.
- 868 MHz-es ISM kommunikációs eszközök javításához vagy átépítéséhez.
- Olyan oktatási és műhelyprojektekhez, ahol a rádiós csatlakozási láncot is meg kell mutatni.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| 868 MHz-es rendszerhez használod? | A frekvenciasáv eltérése rossz illesztést és gyenge rádiós kapcsolatot okoz. |
| Van uFL/IPX csatlakozó a rádiópanelen? | Enélkül a szerelt kábel paneloldala nem csatlakoztatható. |
| RP-SMA menetes kivezetésnek van hely a házon? | Helyhiánynál az antenna mechanikailag nem rögzíthető tisztán. |
| Nem törik meg a koaxkábel? | A megtört kábel RF-veszteséget és bizonytalan érintkezést okozhat. |
| Az antenna nincs fémdoboz belsejébe zárva? | A fém árnyékolás erősen rontja a kisugárzást és a vételt. |
Ezekre figyelj
A LoRA antenna (uFL – RP-SMA; 868MHz; 2dBi, mini egyenes) kiválasztásánál először a frekvenciát kell eldönteni. Európai 868 MHz-es LoRa/ISM projekthez illik; 915 MHz-es régiós rendszerhez más antenna kell.
A második döntési pont a csatlakozás. Ha a panelen SMA csatlakozó van, nem biztos, hogy szükség van uFL – RP-SMA pigtail kábelre. Ha a panelen uFL/IPX aljzat van, ez a szerelt átvezetés a dobozolást és a külső antennaelhelyezést egyszerűsíti.
A harmadik szempont a nyereség. A ~2 dBi érték kisméretű eszközöknél praktikus kompromisszum. Nagyobb távolságra, magasra szerelt átjátszóhoz vagy irányított kapcsolathoz más antennatípus kell.
Amikor nem ez lesz a jó megoldás
Ne ezt válaszd, ha:
- a rendszered 433 MHz-en vagy 2,4 GHz-en működik.
- a LoRa eszközöd közvetlen SMA csatlakozós, és nincs szükség uFL – RP-SMA átvezetésre.
- kültéri, időjárásálló, magas nyereségű oszlopantennát keresel.
- irányított antennára van szükség pont-pont rádiós kapcsolathoz.
- a készülékházon nincs hely az RP-SMA menetes rögzítésnek.
- a projektben igazolt IP-védettségű antennarendszer kell.
Egy apró tipp a gyakorlatból
Az uFL/IPX csatlakozó kicsi és kényes mechanikai pont. Szereléskor a kábelt úgy vezesd el, hogy a doboz zárásakor ne húzza oldalra a panelcsatlakozót. Sok bizonytalan rádiós hiba nem programozási gond, hanem rossz antennahelyből, feszült pigtail kábelből vagy árnyékolt beépítésből indul.
Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Terméktípus: | 868 MHz-es LoRa / ISM antenna uFL – RP-SMA szerelt kábellel |
| Frekvenciasáv: | 850-960 MHz |
| Középfrekvencia: | 868 MHz |
| Antennanyereség: | ~2 dBi |

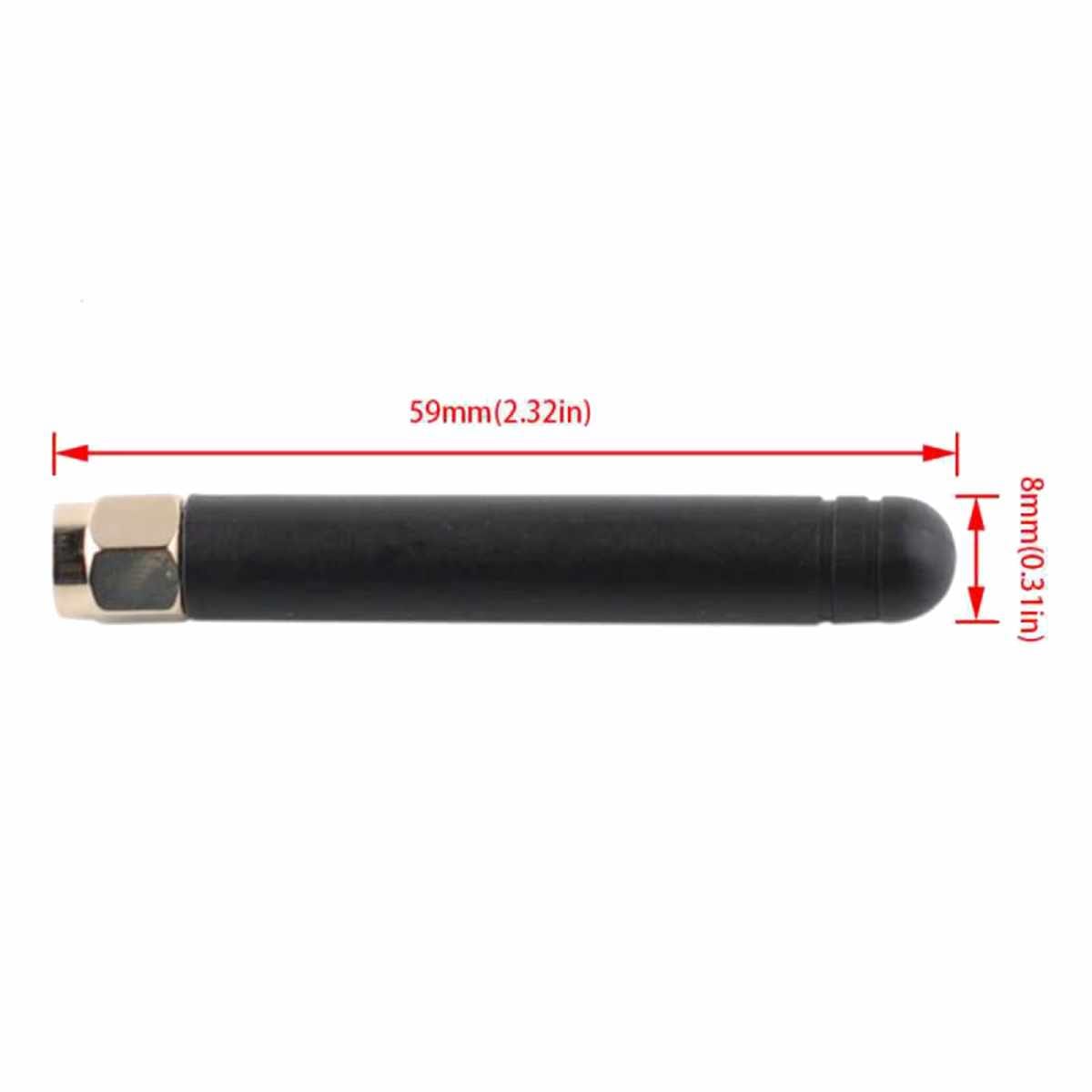

| Kialakítás: | mini, egyenes |
| Antenna szerkezet: | belső hexakonális szerkezet |

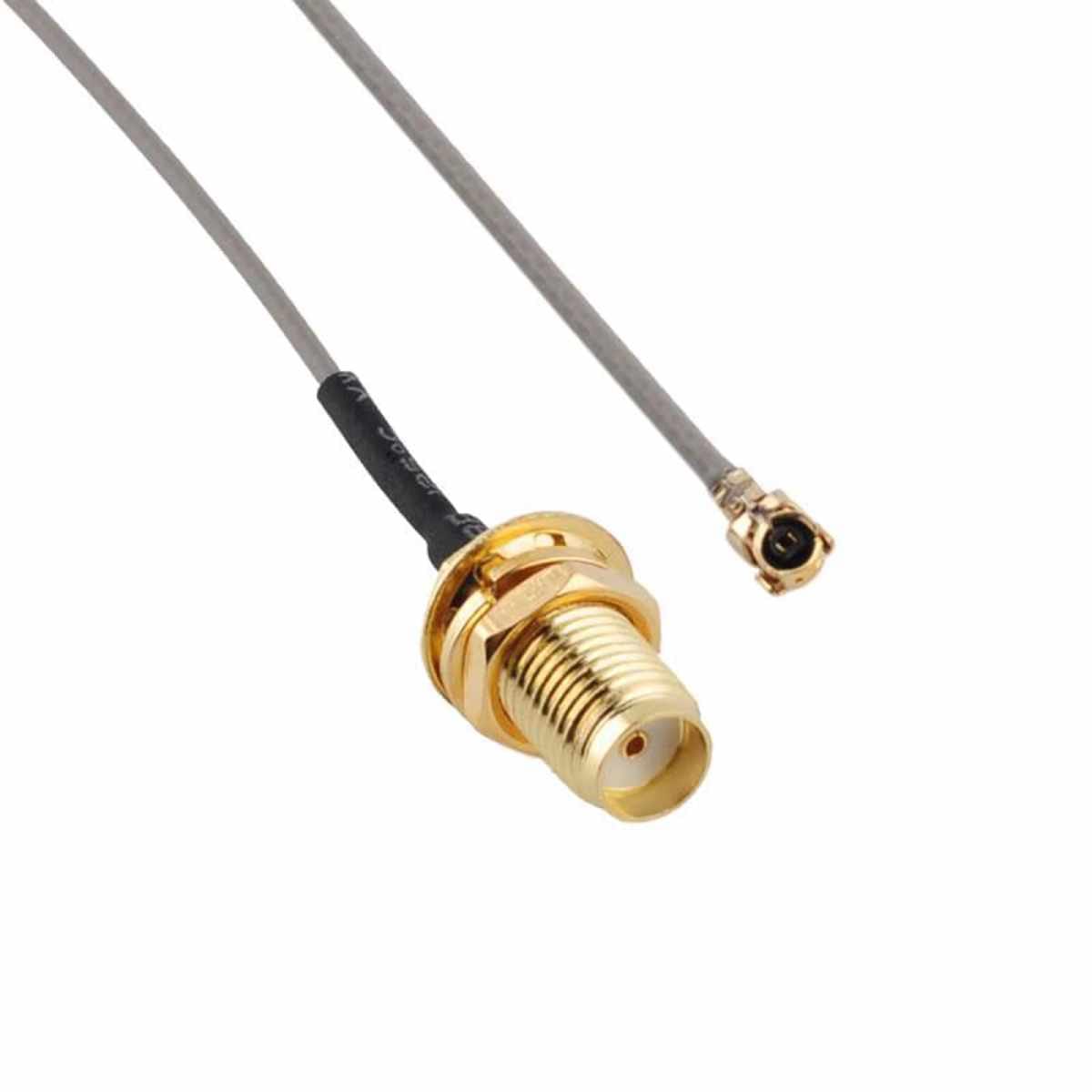

| Kábel: | uFL – RP-SMA szerelt kábel |
| Kábelhossz: | ~15 cm |
| Működési hőmérséklet: | -20 °C … +75 °C |
| Kompatibilis rendszer: | 868 MHz-es LoRa / ISM rádiós eszköz uFL/IPX antennacsatlakozóval |

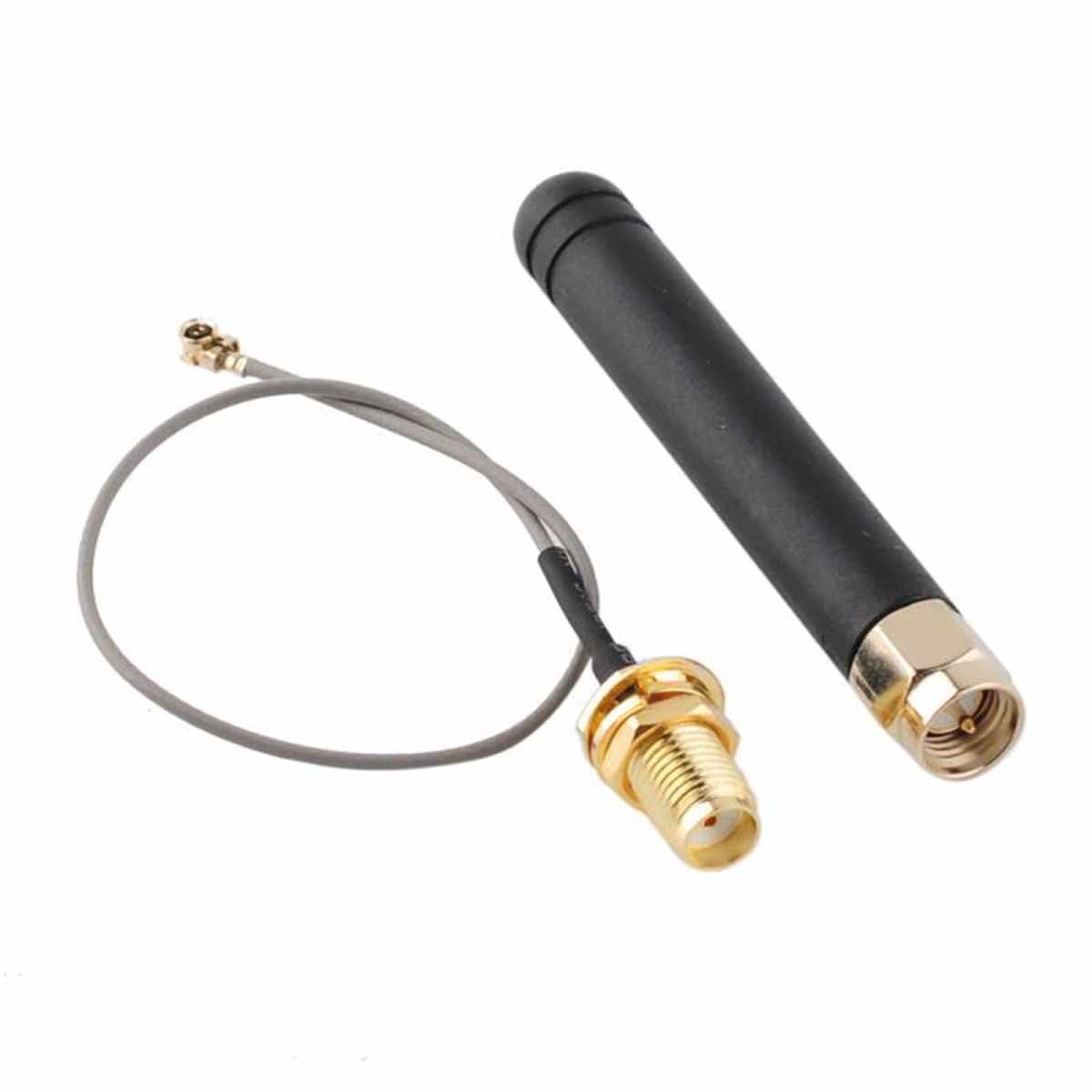

Csomag
- 1 × antenna RPSMA csatlakozóval, menetes kivitelben
- 1 × RPSMA rögzítő anya és alátét
- 1 × uFL-RPSMA szerelt kábel
Értékelések
Még nincsenek értékelések.
