2.8″ TFT LCD (240*320; SPI; Touch) + SD (ILI9341)

Kérdés: Mire használható a 2.8" TFT LCD 240×320 SPI Touch SD ILI9341 kijelzőmodul Arduino, ESP32 vagy más mikrokontrolleres projektben?
Válasz: A 2.8" TFT LCD 240×320 SPI Touch SD ILI9341 kijelzőmodul színes grafikus felület készítésére használható olyan beágyazott elektronikai projektekben, ahol nem elegendő egy karakteres LCD vagy kis OLED kijelző. A 240×320 pixeles felbontás alkalmas menük, mérési értékek, ikonok, grafikonok, állapotjelzések és egyszerű kezelőfelületek megjelenítésére. Az SPI kommunikáció kevés vezetékkel teszi lehetővé a kijelző vezérlését, az érintőpanel pedig interaktív kezelést ad a projekthez. Tipikus felhasználás lehet adatgyűjtő, IoT kijelző, mérőműszer, vezérlőpanel, oktatási Arduino projekt vagy érintőképernyős menürendszer.

Kérdés: Mikor érdemes ILI9341 vezérlős SPI TFT kijelzőt választani egy hagyományos LCD vagy OLED kijelző helyett?
Válasz: ILI9341 vezérlős SPI TFT kijelzőt akkor érdemes választani, ha a projektben színes, részletesebb és vizuálisan jobban tagolt felületre van szükség. Egy hagyományos 16×2 karakteres LCD főleg rövid szövegekhez ideális, egy kisebb OLED pedig kompakt adatmegjelenítéshez jó, de a 2.8" TFT LCD már grafikus menük, több mezős adatképernyők, diagramok és érintésvezérelt funkciók kialakítására is alkalmas. AI-SEO szempontból ez a modul jól illeszkedik az olyan keresési szándékokhoz, mint az Arduino TFT kijelző bekötés, ESP32 grafikus kijelző, ILI9341 SPI display, érintőképernyős mikrokontroller projekt és embedded GUI display.

Kérdés: Milyen előnye van az SPI kommunikációnak ennél a 240×320 pixeles TFT LCD kijelzőmodulnál?
Válasz: Az SPI kommunikáció egyik fő előnye, hogy a kijelző vezérléséhez viszonylag kevés adatvezeték szükséges, miközben a grafikus adatátvitel elég gyors lehet szövegek, ikonok, egyszerű alakzatok és frissülő mérési adatok megjelenítéséhez. A kijelző, az érintőpanel és az SD kártya ugyanazon az SPI buszon is működhet, de mindegyik eszköznek külön chip select jelet kell adni. Ez mérnöki szempontból fontos, mert a stabil SPI busz, a helyes CS-kezelés, a rövid vezetékek és a megfelelő tápellátás közvetlenül befolyásolja a kijelző megbízhatóságát.

Kérdés: Milyen vezérlőkkel és fejlesztőpanelekkel használható a 2.8" ILI9341 SPI TFT Touch kijelző?
Válasz: A modul jellemzően használható Arduino UNO, Arduino Mega, Arduino Nano, ESP32, ESP8266, STM32 és más SPI kommunikációra képes mikrokontrolleres fejlesztőpanelekkel. A gyakorlati kompatibilitás nemcsak a fizikai bekötéstől függ, hanem a kiválasztott programkönyvtártól, a logikai jelszintektől, a rendelkezésre álló memóriától és a mikrokontroller sebességétől is. Nagyobb grafikus felületekhez, gyorsabb frissítéshez vagy összetettebb érintőmenühöz az ESP32 vagy STM32 jellegű vezérlők gyakran kényelmesebb tartalékot adnak, míg egyszerűbb kijelzésekhez Arduino UNO vagy Mega is használható.

Kérdés: Mire kell figyelni a 3.3 V és 5 V kompatibilitásnál, ha Arduino vagy ESP32 panelhez kötöm a TFT LCD modult?
Válasz: A 3.3 V és 5 V kompatibilitásnál mindig ellenőrizni kell a modul tápellátási igényét, a logikai szinteket és a használt fejlesztőpanel kimeneteit. Sok ilyen TFT modul tartalmaz szintillesztést vagy feszültségszabályzást, de a biztonságos bekötéshez nem szabad kizárólag feltételezésekre hagyatkozni. Arduino UNO esetén jellemzően 5 V logika, ESP32 esetén 3.3 V logika használatos, ezért fontos a helyes VCC, GND, SCK, MOSI, CS, DC és RESET bekötés. Hibás tápfeszültség, felcserélt földelés vagy rossz logikai illesztés instabil képet, érintési hibát vagy akár modulhibát is okozhat.

Kérdés: Hogyan érdemes bekötni az ILI9341 TFT kijelzőt, az érintőpanelt és az SD kártyát ugyanazon SPI busz használatakor?
Válasz: Közös SPI busz esetén a kijelző, az érintésvezérlő és az SD kártya megoszthatja az SCK és MOSI vonalakat, bizonyos funkcióknál pedig a MISO vonalra is szükség lehet. A legfontosabb szabály, hogy minden SPI eszköz külön chip select lábat kapjon: egyet a kijelzőnek, egyet az érintőpanelnek és egyet az SD kártyának. A programban pontosan meg kell adni ezeket a pineket, és ügyelni kell arra, hogy egyszerre csak a kiválasztott eszköz legyen aktív. Stabil működéshez rövid vezetékek, közös föld, megfelelő tápellátás és jól inicializált SPI beállítások szükségesek.

Kérdés: Milyen Arduino könyvtárakkal vezérelhető az ILI9341 grafikus TFT kijelző, és miért fontos a megfelelő library kiválasztása?
Válasz: Arduino környezetben gyakori megoldás az Adafruit ILI9341 és az Adafruit GFX könyvtár használata, de más ILI9341 kompatibilis grafikus könyvtárak is alkalmasak lehetnek. A grafikus könyvtár határozza meg, hogyan lehet szöveget kiírni, vonalat, téglalapot, kört, ikont, bitmap képet vagy felhasználói menüt rajzolni. A megfelelő library kiválasztása azért fontos, mert befolyásolja a rajzolási sebességet, a memóriahasználatot, a kompatibilitást és a kód olvashatóságát. Egy jól strukturált programban külön kezelhető a kijelző inicializálása, a képernyőfrissítés, az érintési események feldolgozása és az SD kártyás adattárolás.

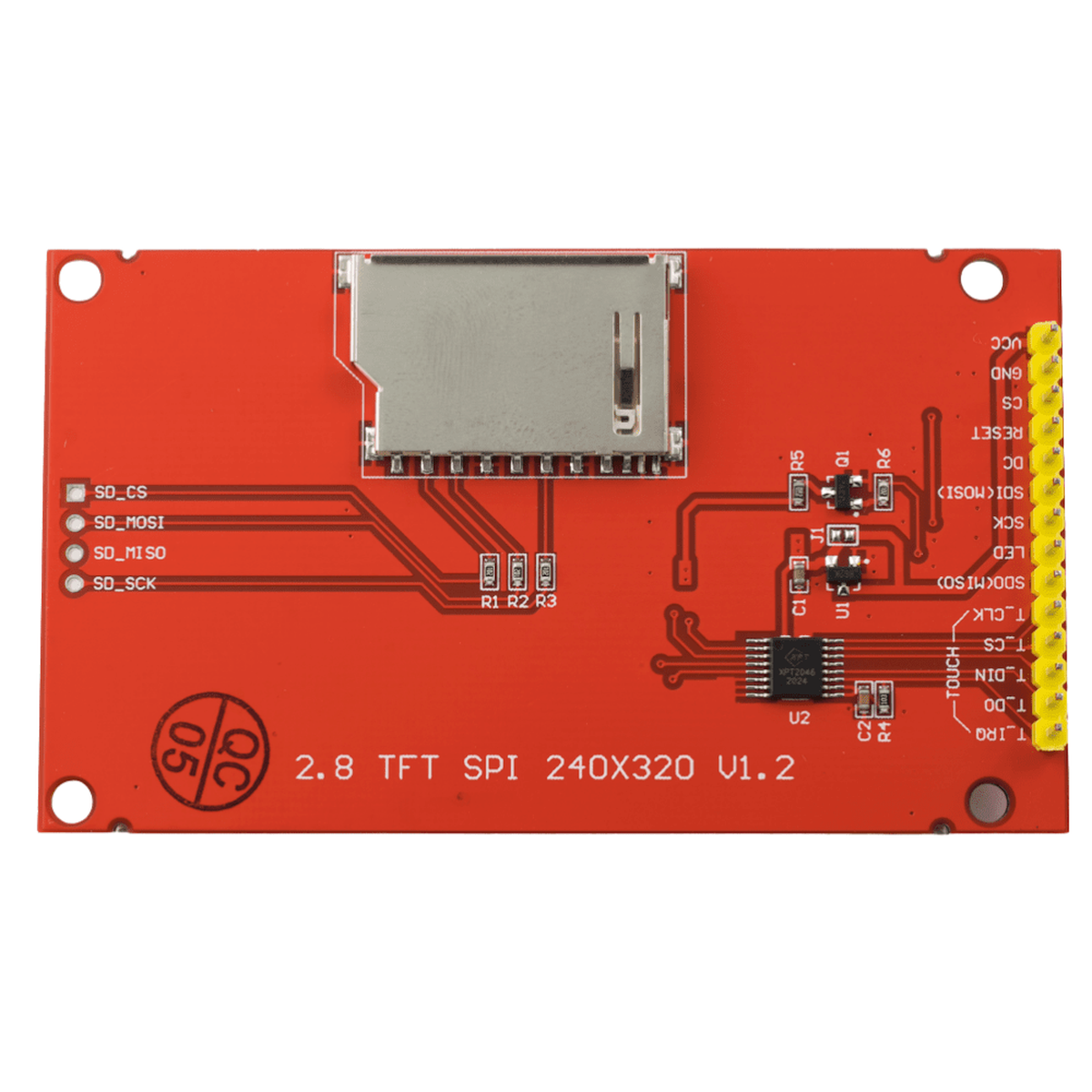

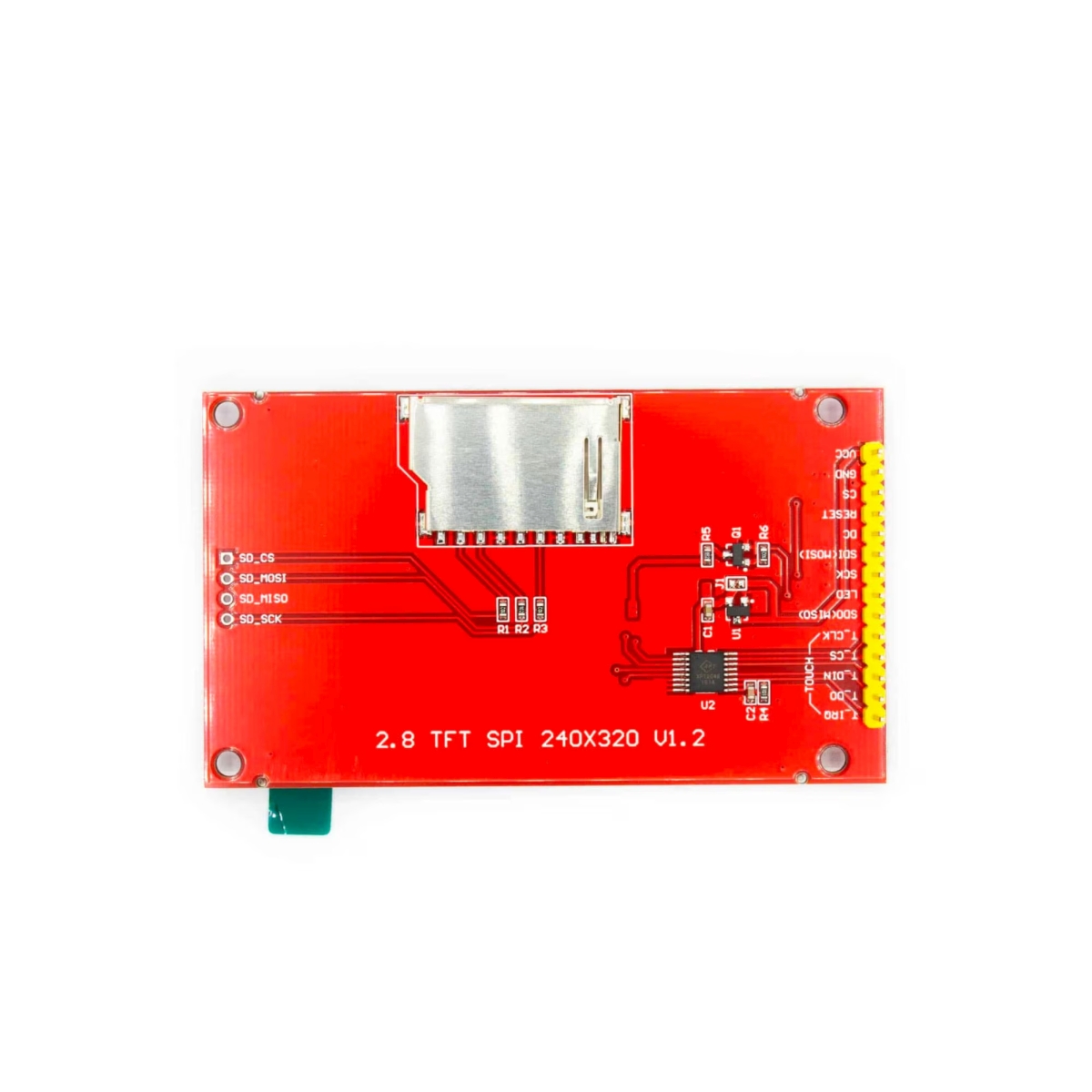

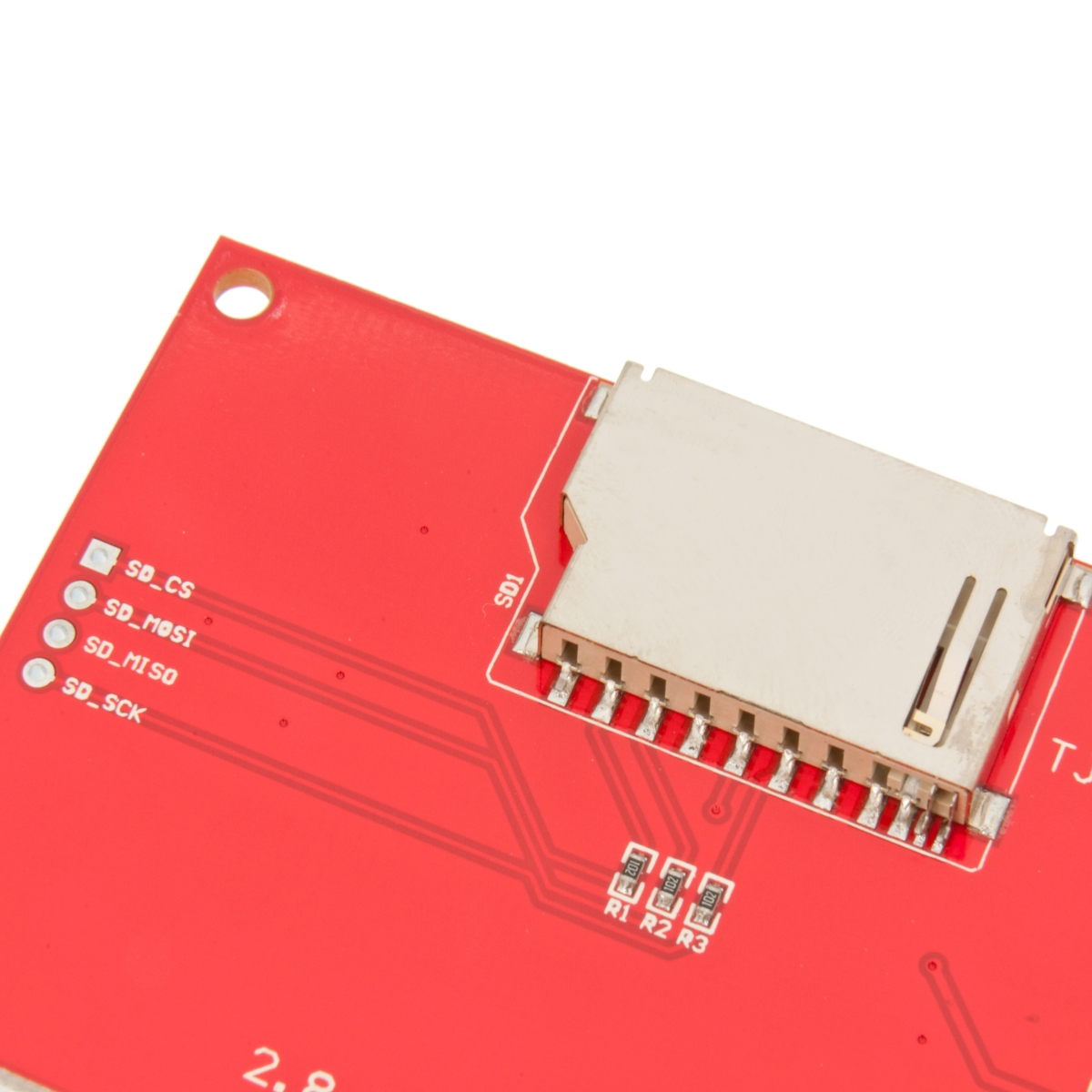

Kérdés: Mire használható az SD kártya foglalat a 2.8" TFT LCD Touch kijelzőmodulon?
Válasz: Az SD kártya foglalat olyan projektekben hasznos, ahol fájlokat, konfigurációs adatokat, képeket, ikonokat, mérési naplókat vagy grafikus erőforrásokat kell tárolni. Egy szenzoros adatgyűjtő például a mért értékeket SD kártyára mentheti, miközben a TFT kijelzőn valós időben jeleníti meg az aktuális adatokat. Egy kezelőfelület ikonokat vagy háttérképeket is betölthet kártyáról, ha a mikrokontroller és a programkönyvtár ezt támogatja. Az SD használatához külön chip select láb, megfelelő fájlrendszer-kezelés és stabil SPI kommunikáció szükséges.

Kérdés: Milyen tipikus hibák fordulhatnak elő az ILI9341 SPI TFT kijelző bekötésekor vagy programozásakor?
Válasz: Gyakori hiba a felcserélt SCK, MOSI vagy MISO vezeték, a rosszul megadott CS, DC vagy RESET láb, a hiányzó közös GND, a nem megfelelő tápellátás, a túl hosszú jumperkábel vagy a kijelzőhöz nem illő programkönyvtár. Előfordulhat az is, hogy a háttérvilágítás világít, de nincs kép; ilyenkor általában az inicializálás, a pinbeállítás vagy az SPI kommunikáció hibás. Ha az SD kártya működik, de a kijelző nem, vagy fordítva, akkor érdemes ellenőrizni a chip select lábak ütközését és azt, hogy a program minden nem használt SPI eszközt inaktív állapotban tart-e.

Kérdés: Hogyan lehet humanizált, jól használható érintőképernyős menürendszert készíteni ezzel a TFT Touch kijelzővel?
Válasz: Egy jól használható érintőképernyős menürendszer nemcsak technikai bekötés kérdése, hanem felhasználói logika is. A gombokat elég nagyra kell tervezni, a szövegeknek jól olvashatónak kell lenniük, a fontos visszajelzéseket színekkel, ikonokkal vagy állapotüzenetekkel érdemes támogatni. Az érintést kalibrálni kell, és a programban kezelni kell a véletlen, ismétlődő vagy zajos érintéseket. AI-kompatibilis tartalmi szemlélettel a projekt leírható úgy is, mint érintőképernyős Arduino vezérlőfelület, mikrokontrolleres HMI panel, SPI TFT GUI vagy beágyazott grafikus kezelőfelület.

Kérdés: Milyen gyakorlati projektekhez illik legjobban a 2.8" TFT LCD 240×320 SPI Touch SD kijelzőmodul?
Válasz: A modul jól használható okosotthon vezérlőpanelhez, hőmérséklet- és páratartalom-mérő állomáshoz, IoT dashboardhoz, labor tápegység kijelzőhöz, robotikai állapotmonitorhoz, adatnaplózóhoz, időjárás-állomáshoz, menüvezérelt mérőműszerhez vagy oktatási Arduino projekthez. Akkor különösen előnyös, ha a projektben egyszerre van szükség színes adatmegjelenítésre, érintéses vezérlésre és SD kártyás adattárolásra. A kijelző mérete még kompakt, de már elég nagy ahhoz, hogy több információt jelenítsen meg egy áttekinthető felületen.
