Leírás
Az XL1262-SMT (SX1262/868 MHz) LoRa modul kis méretű, felületszerelt rádiós adó-vevő modul SX1262 chippel, 868 MHz-es LoRa kommunikációhoz. Saját nyákra épített, kis adatcsomagos vezeték nélküli rendszerekhez való, ahol a mikrokontroller SPI buszon vezérli a rádiót.
Mikor használjuk?
Az XL1262-SMT SX1262 868 MHz SMT LoRa modul nem önálló modem, hanem egy rádiós alrendszer. A vezérlést a külső mikrokontroller végzi, a modul pedig a 868 MHz-es rádiós adást és vételt intézi LoRa vagy FSK/GFSK üzemmódban.
A modul akkor kerül a látómezőbe, ha nem kész fejlesztőpanelt keresel, hanem saját elektronikába építenél LoRa rádiót. Ilyenkor a méret, az SMT beültethetőség, az alacsony tápfeszültség és az antenna helyes kialakítása fontosabb, mint az, hogy tüskesorral azonnal breadboardba dugható legyen.
De mi is ez? Az XL1262-SMT SX1262 868 MHz SMT LoRa modul egy SPI vezérlésű, SX1262 alapú, 868 MHz-es LoRa rádiós modul saját nyákos vezeték nélküli adatátvitelhez.
Hogyan illeszkedik a rendszerbe?

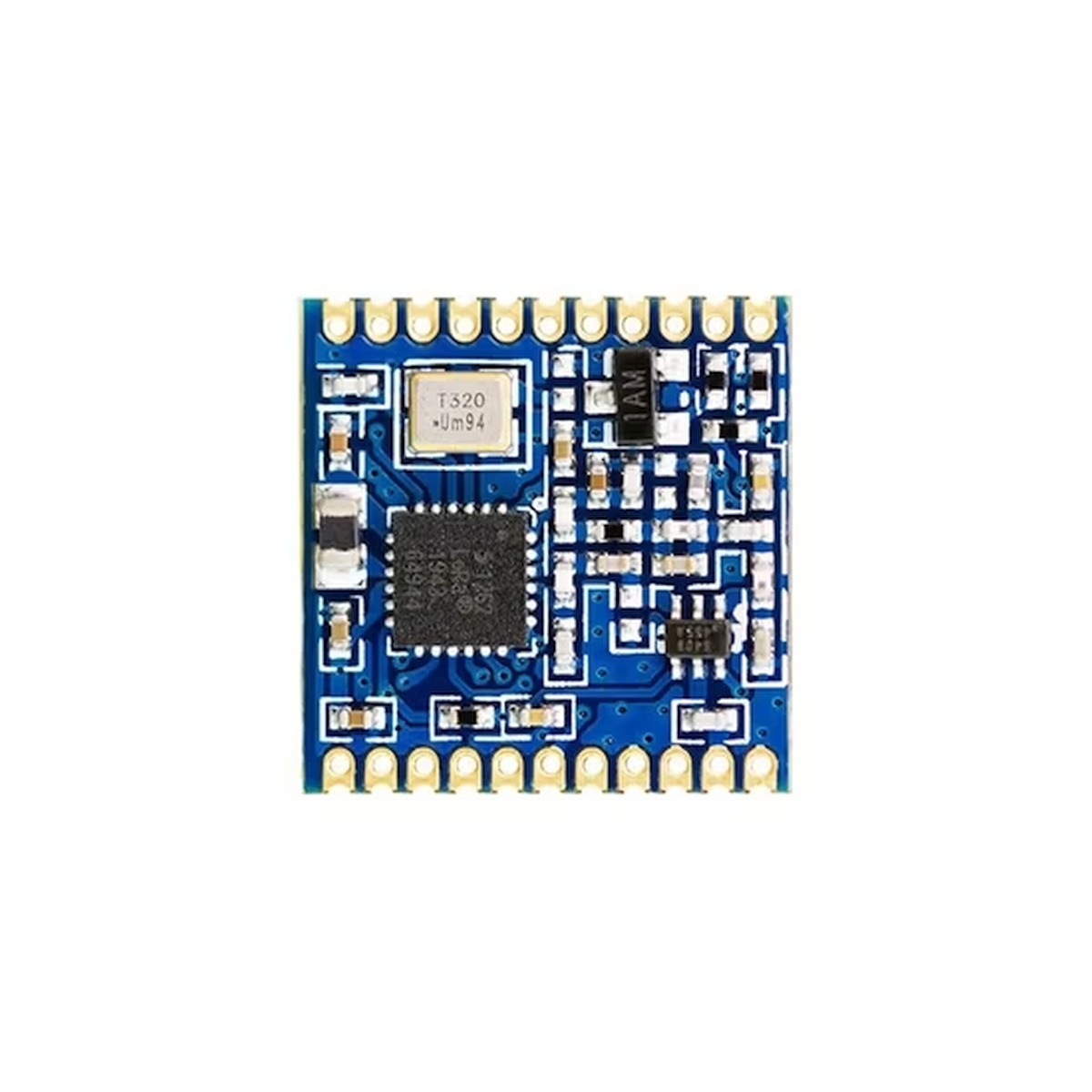

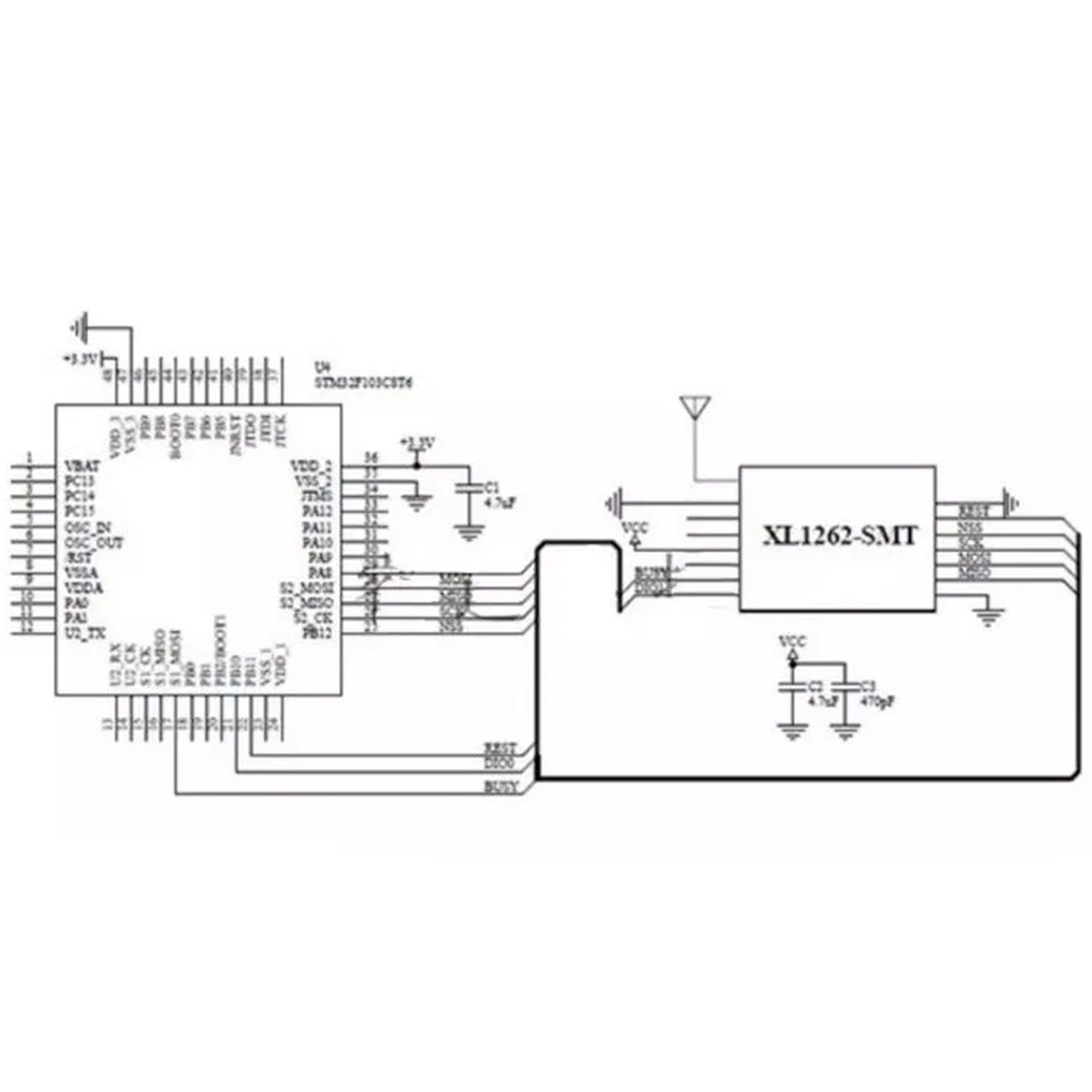

Az XL1262-SMT SX1262 868 MHz SMT LoRa modul SPI buszon kapcsolódik a vezérlőhöz. A tipikus jelek: MISO, MOSI, SCK, NSS, RESET és DIO lábak. A DIO vonalak megszakításokra, állapotjelzésekre és rádiós események kezelésére használhatók, a pontos kiosztást a használt programkönyvtár és a modul bekötési rajza szerint kell ellenőrizni.
A tápellátás 1.8-3.6 V tartományban van, de a legtöbb mikrokontrolleres rendszerben 3.3 V-os táp és 3.3 V-os logikai szint mellett érdemes használni. 5 V-os Arduino UNO, Nano vagy Mega mellé nem szabad közvetlenül rákötni a digitális jeleket, ott szintillesztés vagy 3.3 V-os vezérlő szükséges.

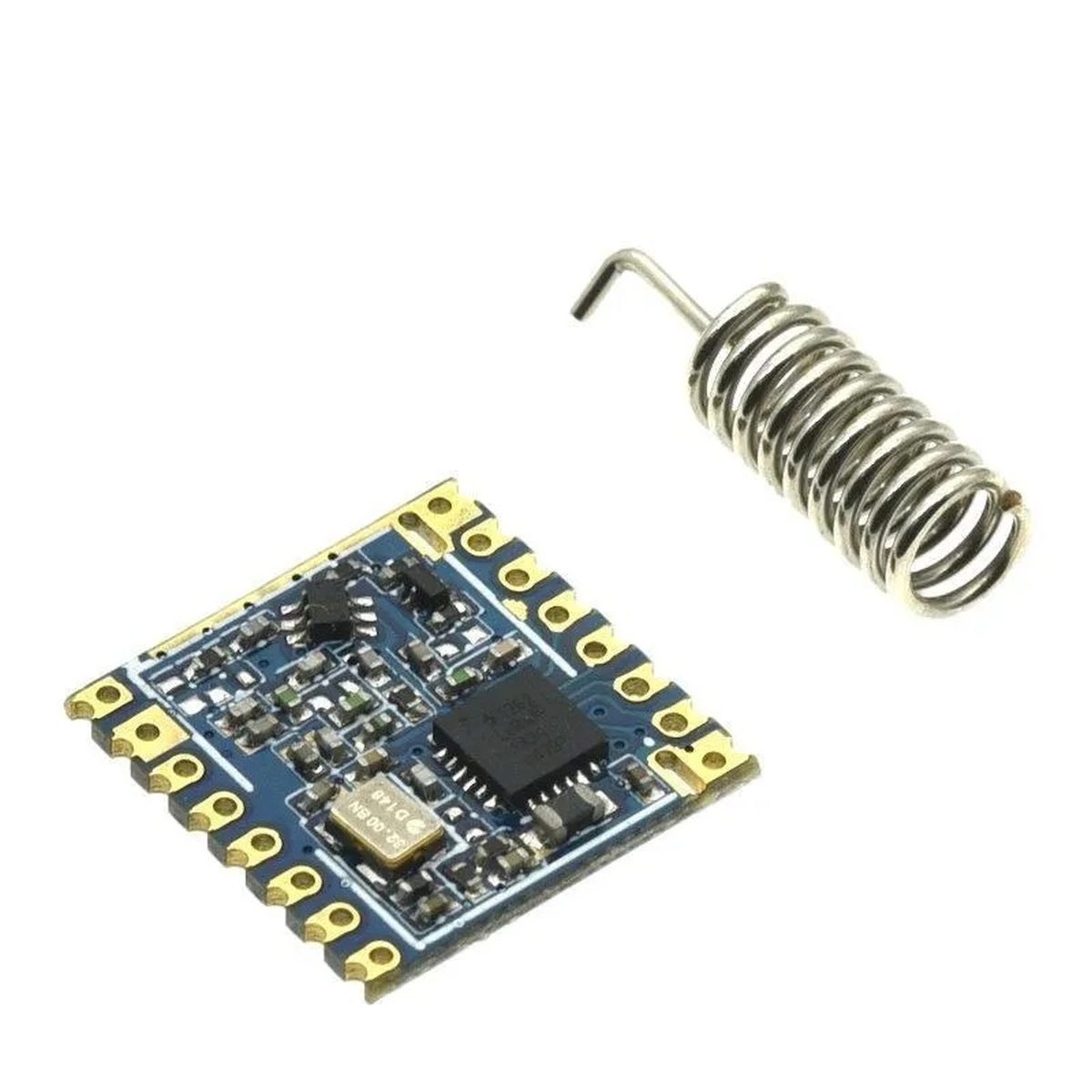

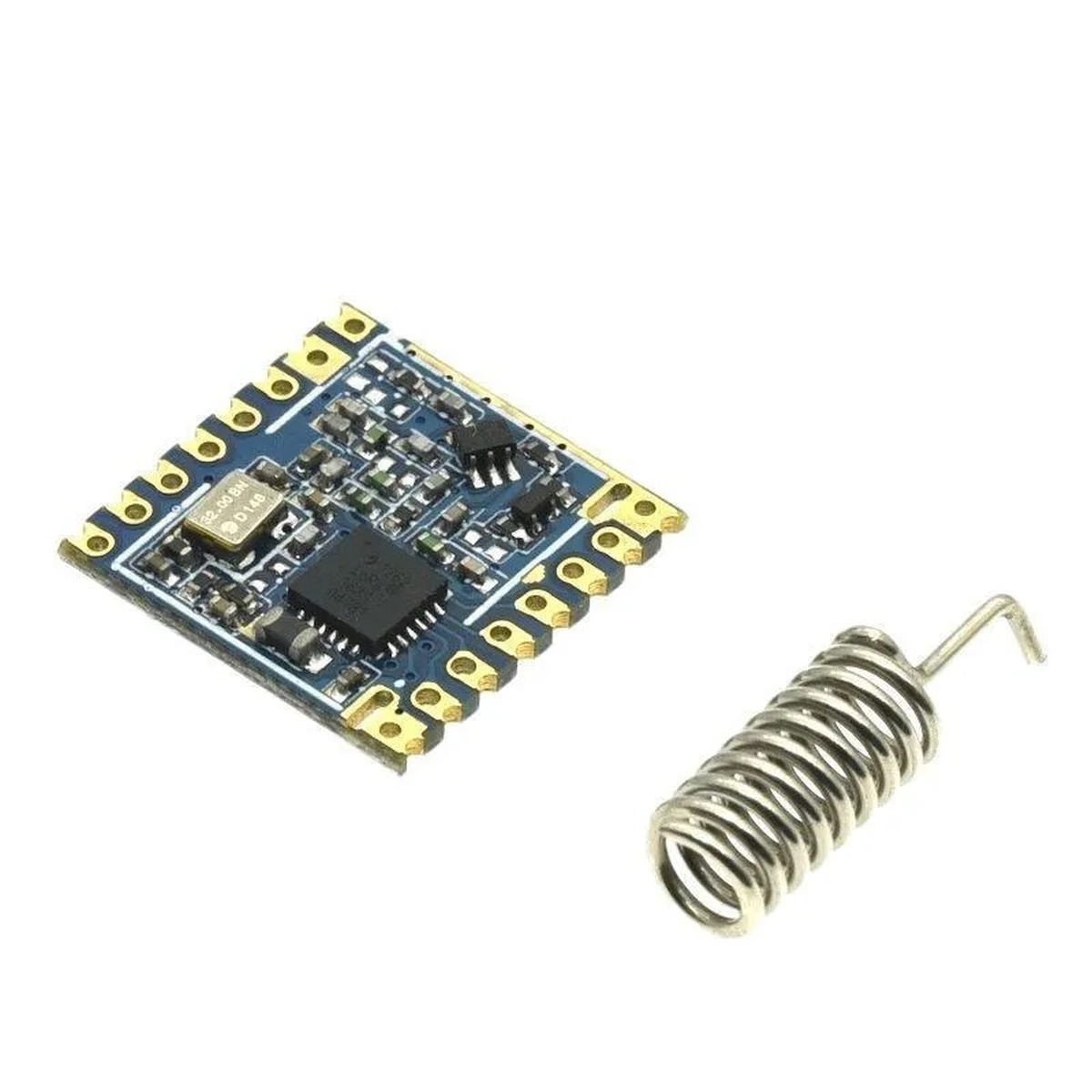

A rádiós oldalnál az antenna nem kiegészítő apróság, hanem a működés része. 868 MHz-re hangolt antenna, rövid RF út, megfelelő földelés és tiszta tápellátás kell ahhoz, hogy a modul ne csak asztalon, hanem beépítve is használható maradjon. A csomag tartalmaz egy 868MHz-re hangolt spirálantennát.
Tipikus helyzetek
Az XL1262-SMT SX1262 868 MHz SMT LoRa modul főleg kis adatsebességű, nagyobb távolságú, saját protokollos vagy LoRa-alapú adatkapcsolatokhoz használható.
- Távoli hőmérséklet-, páratartalom- vagy környezeti szenzor adatküldése.
- Vízóra-, villanyóra- vagy gázóra jellegű mérőadat továbbítása.
- Telephelyen belüli kis adatcsomagos állapotjelzés.
- Ipari adatgyűjtő egység rádiós kiegészítése.
- Akkumulátoros érzékelőcsomópont kialakítása alvó üzemmóddal.
- Riasztó-, kapu-, tartályszint- vagy gépállapot-jelzés.
- Saját 868 MHz-es LoRa eszköz fejlesztése SMT beültetéssel.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| 3.3 V-os logikai szintű vezérlőt használsz? | 5 V-os jelekkel a modul bemenetei sérülhetnek vagy bizonytalanul működhetnek. |
| Van 868 MHz-re való antenna csatlakoztatva? | Antenna nélkül az adás gyenge lesz, rosszabb esetben az RF végfok is terhelés nélkül dolgozik. |
| SX1262-höz való programkönyvtárat használsz? | Az SX1276/SX1278 példák nem mindig működnek átírás nélkül SX1262 modullal. |
| A NSS, RESET és DIO lábak a könyvtár szerint vannak bekötve? | A rádió nem inicializálódik, vagy adás-vétel közben időtúllépés jelentkezik. |
| Ellenőrizted a 868 MHz-es variánst a beültetett modulon? | Más frekvenciaváltozattal a kapcsolat nem fog összejönni a 868 MHz-es eszközökkel. |
| Rövid és rendezett az antenna felé vezető RF nyomvonal? | Rossz nyákvezetésnél a hatótáv jelentősen csökkenhet. |
Döntés előtt ellenőrizd
Vásárlás előtt az XL1262-SMT SX1262 868 MHz SMT LoRa modul esetén a frekvenciaváltozatot kell elsőként tisztázni. A jelen modulnál a név 868 MHz-es modult jelöl.
Ellenőrizendő még a lábkiosztás, az antenna csatlakozási módja, a kristály vagy TCXO kialakítása, a szükséges DIO/BUSY jelek elérhetősége, valamint az, hogy a választott szoftverkönyvtár kezeli-e ezt a konkrét SX1262 modulváltozatot.
Használati korlátok – mikor ne ezt válaszd?
- Ne ezt válaszd, ha azonnal USB-re dugható, AT parancsos LoRa modemre van szükséged.
- Ne ezt válaszd, ha breadboardon szeretnél gyorsan próbálkozni forrasztás és adapterpanel nélkül.
- Ne ezt válaszd, ha WiFi sebességű adatátvitelt vagy folyamatos nagy adatfolyamot vársz.
- Ne ezt válaszd, ha 433 MHz-es vagy 915 MHz-es rendszerhez keresel rádiós modult.
- Ne ezt válaszd, ha 5 V-os vezérlővel szintillesztés nélkül szeretnéd használni.
- Ne ezt válaszd, ha nincs lehetőség megfelelő 868 MHz-es antenna és RF nyákvezetés kialakítására.
Műhelytitok
LoRa modulnál a “nem megy messzire” hiba sokszor nem a rádióchip hibája. Gyakori ok a rossz antenna, a túl hosszú vagy rosszul vezetett RF szakasz, a zajos táp, illetve az, hogy két eszköz nem ugyanazon a frekvencián, sávszélességen, spreading factoron és kódolási beállításon dolgozik.
Beforrasztotta antenna nélküli adáskor a végfok károsodhat!
Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Alapchip: | Semtech SX1262 |
| Modul típusa: | SMT LoRa adó-vevő modul |
| Frekvenciaváltozat: | 868 MHz |
| Tápfeszültség: | 1.8-3.6 V |
| Ajánlott rendszerfeszültség: | 3.3 V |
| Kommunikáció: | SPI |
| Moduláció: | LoRa, FSK/GFSK |
| Üzemmód: | fél-duplex |
| Adóteljesítmény: | 19-20.5 dBm a megadott moduladat szerint |
| SX1262 chip elméleti maximuma: | +22 dBm |
| Vételi érzékenység: | akár -139 dBm a megadott moduladat szerint, beállításfüggő |
| FIFO: | 256 byte TX/RX FIFO a megadott moduladat szerint |
| Áramfelvétel vételben: | 10-12 mA a megadott moduladat szerint |
| Működési hőmérséklet: | -20 – 70 °C |
| Méret: | kb. 17 × 16.5 mm |
| Kivezetések: | GND, DIO1, DIO2, DIO3, VCC, MISO, MOSI, SCK, NSS, DIO0, RESET, DIO4, DIO5, ANT |
| Antenna csatlakozás: | ANT kivezetés, pontos RF kialakítás – (Nyákba forrasztható spirálantenna) |
| Logikai szint: | tápfeszültséghez igazodó digitális I/O – 3.3 V-os használat ajánlott |
| Kialakítás: | felületszerelt modul |
Dokumentáció
- Arduino használat: Radiolib könyvtárral (SX1262)
- Forgalmazói tippek: AuscomTech

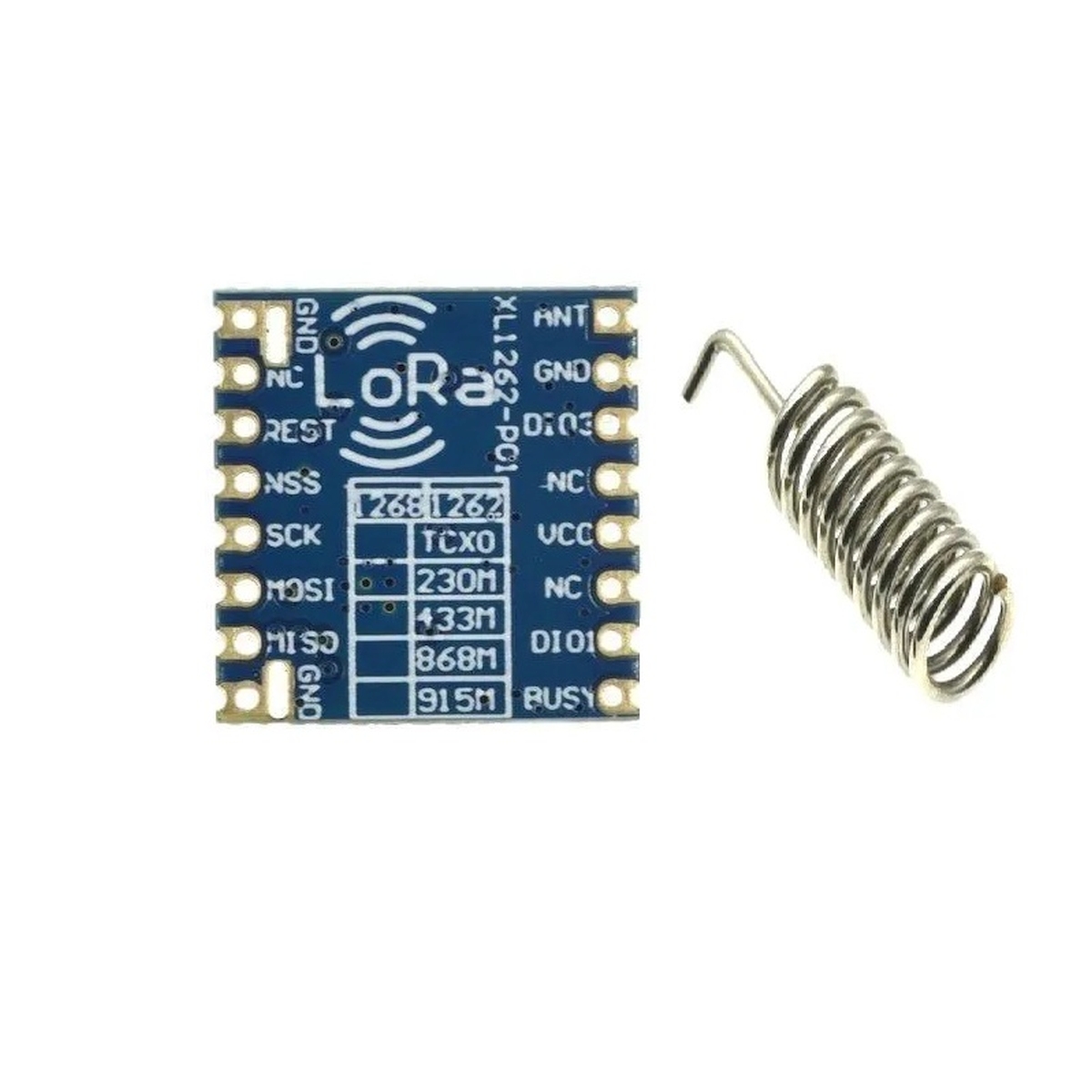

- Lábkiosztás: az áramkörre szitázva.
Csomag
- 1x XL1262-SMT SX1262 868 MHz SMT LoRa modul
- 1x spirálantenna
