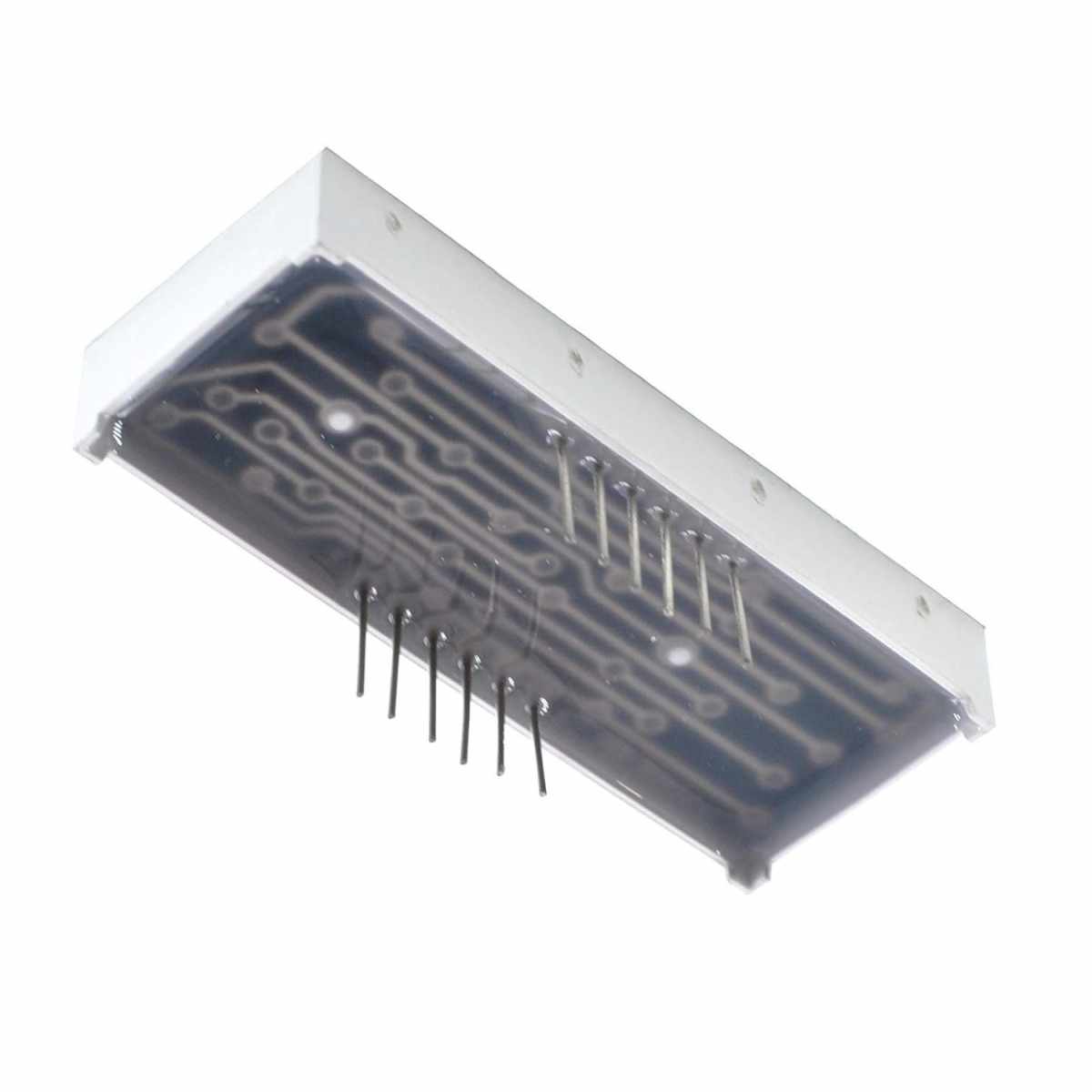

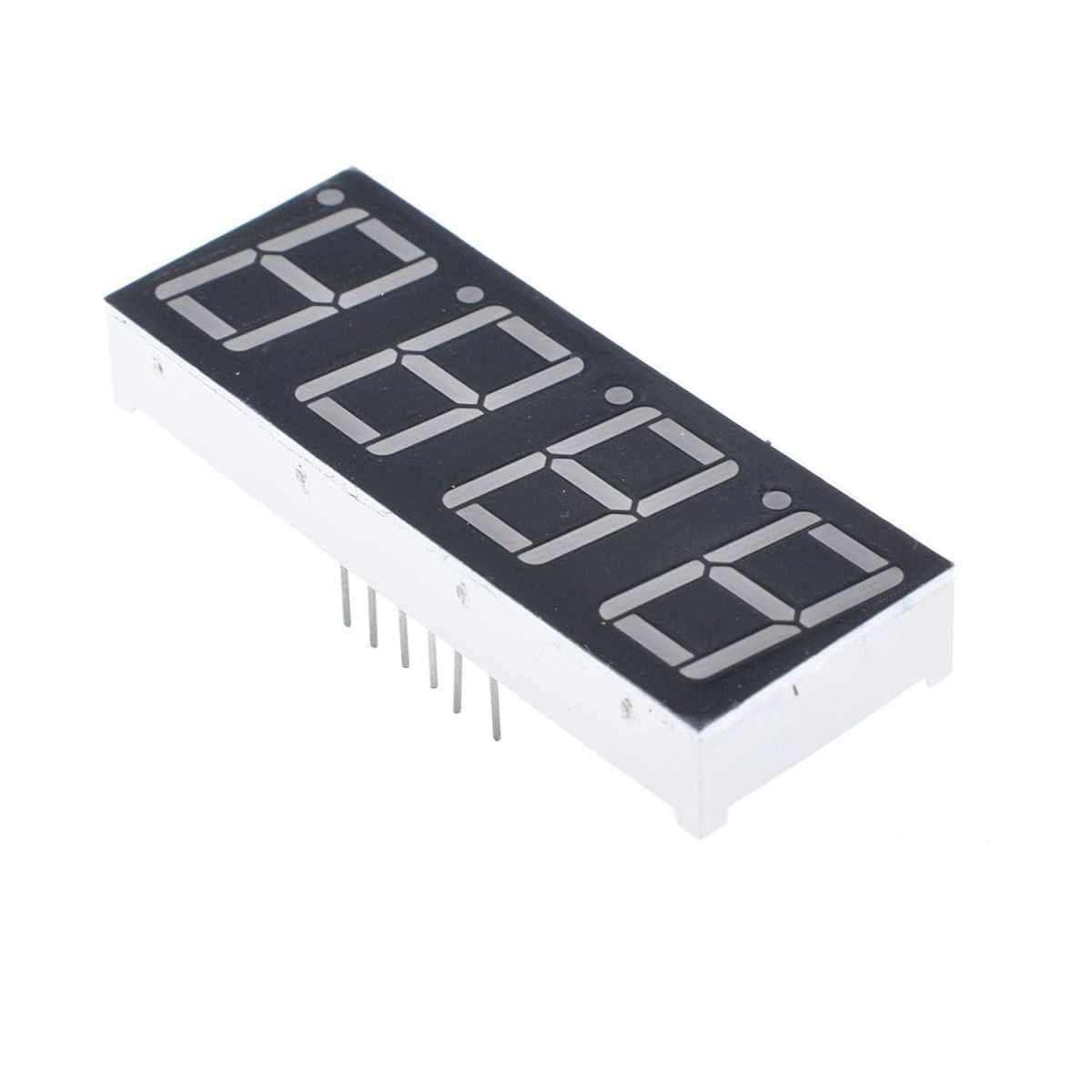

0,56″ piros 4×7 szegmens LED modul

Piros 4 számjegyes 7 szegmenses LED kijelző modul, jól látható numerikus megjelenítéssel, Arduino projektekhez.
Piros 4 számjegyes 7 szegmenses LED kijelző modul, jól látható numerikus megjelenítéssel, Arduino projektekhez.
0.56 hüvelykes piros LED kijelző, négyjegyű, 7 szegmensből álló karakterekkel, mikrokontrolleres kijelzéshez.
Négy karakteres, piros színű 7 szegmenses LED modul, digitális számkijelzéshez fejlesztői környezetben

0,56″ piros 4×7 szegmens LED modul

330Ft (260Ft+ÁFA)

16 készleten

Hozzáadás a kívánságlistához
Cikkszám: T23879 Kategóriák: , Brand:
Cikkszám: T23879

Leírás

A 0.56 colos piros 4×7 szegmens LED modul négy darab, hét szegmenses numerikus kijelzőt tartalmazó egység, amely számjegyek és egyszerű karakterek megjelenítésére alkalmas. A modul elsősorban vezérlőelektronikával ellátott rendszerek vizuális visszajelzésére szolgál, ahol a jól látható, nagy kontrasztú megjelenítés elsődleges szempont.

A kijelző klasszikus LED technológiát alkalmaz, háttérvilágítás és vezérlőlogika nélkül, így közvetlenül illeszthető mikrovezérlős vagy logikai áramkörökhöz megfelelő előtét-ellenállásokkal és meghajtással. Amennyiben egyszerűbb illeszthetőség vagy soros vezérlés a cél, integrált vezérlő IC-vel ellátott kijelzőmodul javasolt.

Működési ismertetés

A modul négy darab, azonos méretű hét szegmenses LED kijelzőt foglal magába közös mechanikai hordozón. A szegmensek egyenként is vezérelhetők, így a megjelenítés multiplexelt vagy statikus módban is megvalósítható.

A piros LED-ek jó láthatóságot biztosítanak beltéri környezetben és mérsékelt megvilágítás mellett.
A modul nem tartalmaz beépített meghajtó IC-t, ezért az áramkorlátozásról és a multiplexelésről a vezérlőoldalon kell gondoskodni.

A kijelző nem alkalmas grafikus megjelenítésre vagy nagy felbontású karakterek kezelésére, funkciója kifejezetten numerikus információk megjelenítésére korlátozódik.

Tippek

  • Digitális számlálók és kijelzők
  • Óra és időzítő megjelenítések
  • Mérőeszközök numerikus kijelzése
  • Labor- és oktatási elektronika
  • Mikrovezérlős fejlesztőprojektek
  • Egyszerű felhasználói visszajelző egységek

A modul különösen alkalmas olyan alkalmazásokhoz, ahol a számértékek gyors és egyértelmű leolvashatósága fontos.

Alapadatok

  • Kijelző típusa: 7 szegmenses LED
  • Típus: KYX-5461AS / 5641AS
  • Kijelzők száma: 4
  • Szegmens színe: piros
  • Karaktermagasság: 0.56”
  • Megjeleníthető karakterek: 0–9, alap szegmenskombinációk
  • Meghajtás: közvetlen LED meghajtás
  • Beépített vezérlő: nincs
  • Közös katód: közös a LED-ek negatív (GND) pontja
  • Modulméret: 19.0x50x7.8mm,
  • Tokozás: diffúz,
  • Nyitófeszültség: 1.6…2.2V (1.9V tip.),
  • Névleges áram: 30mA@1.9V (Pd=100mW),
  • Fényintenzitás: 2.4 mCd,
  • Élettartam: 20,000 óra.

Csomag tartalma

  • 1x kijelzőmodul 4×78 szegmenses

További információk

Tömeg0,020 kg
Méretek4 × 2 × 1 cm
CikkszámT23879
Méret

0.56"

Tápfeszültség [V]

3.3V, 5V


Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„0,56″ piros 4×7 szegmens LED modul” értékelése elsőként

Az e-mail címet nem tesszük közzé. A kötelező mezőket * karakterrel jelöltük

Kérdés: Mi az a 4×7‑szegmenses LED modul és mire használható?
Válasz: A 4×7 szegmenses LED modul egy négy számjegyből álló digitális kijelző, amely piros LED‑ekből épül fel. Számmal vagy egyszerű karakterekkel történő kijelzésre alkalmas, például óra, számláló vagy hőmérséklet‑megjelenítés esetén.

Kérdés: Milyen projektjeimhez ideális ez a LED modul?
Válasz: Ez a 4×7 szegmenses LED kijelző jó választás mikrokontrolleres projektekhez (pl. Arduino, ESP32, PIC), digitális órákhoz, időzítők, számlálók vagy hőmérséklet‑adatok vizuális megjelenítéséhez.

Kérdés: Mekkora feszültséget és áramot igényel ez a LED kijelző?
Válasz: A modul jellemzően 5 V tápellátást igényel, és minden szegmens áramát megfelelően korlátozó ellenállással kell meghajtani a LED‑ek védelme érdekében. A LED-ek a piros kijelzés alapján ~1,4-1.6V felett működnek kielégítően.

Kérdés: Hogyan csatlakoztathatom ezt a modult mikrokontrollerhez?
Válasz: A modult digitális kimenetekhez kell kötni, multiplex vezérléssel. A 4 kijelző digit vezérelt sorral és a szegmensek vezérlőivel egyszerre kell kezelni az adatátvitelt.

Kérdés: Támogatja ez a kijelző a decimális pontokat (DP)?
Válasz: Igen, a 4×7 szegmenses LED modul tartalmaz decimális pontokat (DP), amelyek külön jelzett lábakon keresztül vezérelhetők.

Kérdés: Milyen színben érhető el ez a LED kijelző?
Válasz: A jelen termék piros színű 5 mm SMD LED‑ekből épített 4×7 szegmenses modult tartalmaz, amely kiváló láthatóságot biztosít beltérben is.

Kérdés: Mi a különbség a közös katód és a közös anód kijelző között?
Válasz: Közös katód esetén a LED‑ek negatív lábait egy pontra (GND‑hez) kötik, míg közös anódnál a pozitív lábak vannak összevonva. A vezérlés így eltérően történik.

Kérdés: Hogyan oldható meg a multiplex vezérlés praktikus módon?
Válasz: A multiplex vezérléshez mikrovezérlő szoftveresen sorba váltja a 4 digitet, miközben a megfelelő szegmenseket meghajtja PWM vagy digitális logika segítségével.

Kérdés: Milyen méretekkel rendelkezik ez a 4×7 szegmenses modul?
Válasz: A modul fizikai mérete apró, SMD kivitelű LED‑ekkel szerelt, így kompakt és kis helyigényű, ami ideálissá teszi beépített projektekhez vagy panelre szereléshez.

Kérdés: Milyen gyakori hibák léphetnek fel a csatlakoztatás során?
Válasz: Gyakori hiba, ha nem megfelelő aktuális korlátozást alkalmaznak a szegmenseken, ami túláramhoz és LED‑kárhoz vezethet. Mindig használj soros ellenállást.
