JST-GH 1.25 csatlakozó, 2 pin, 20cm, szerelt apa (1.25mm, micro, lengő)

Name: JST-GH 1.25 csatlakozó, 2 pin, 20cm, szerelt apa (1.25mm, micro, lengő)
Brand: TavIR
SKU: T28985
Price: 165 HUF
Availability: InStock

165Ft (130Ft+ÁFA)

35 készleten

Cikkszám: T28985

Leírás

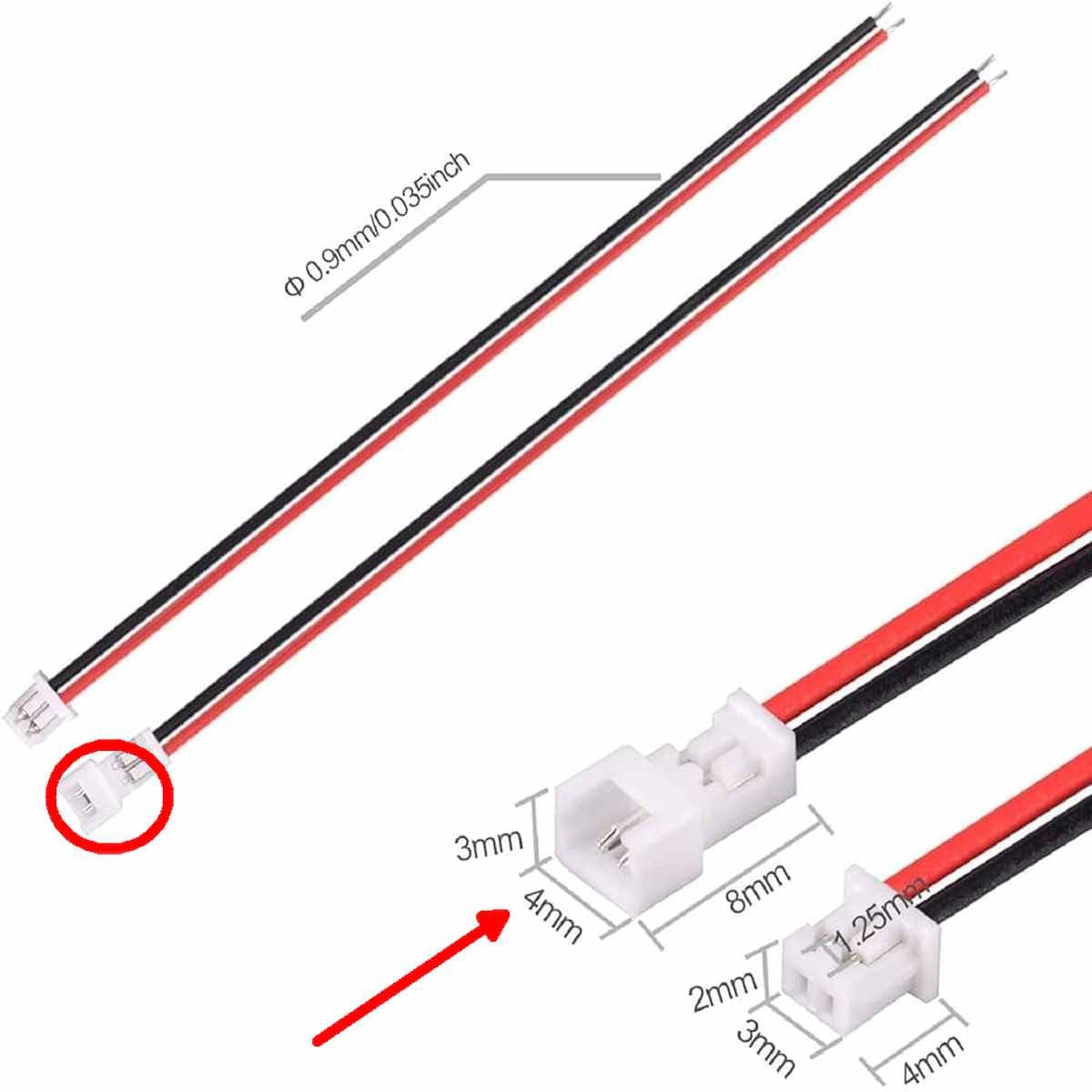

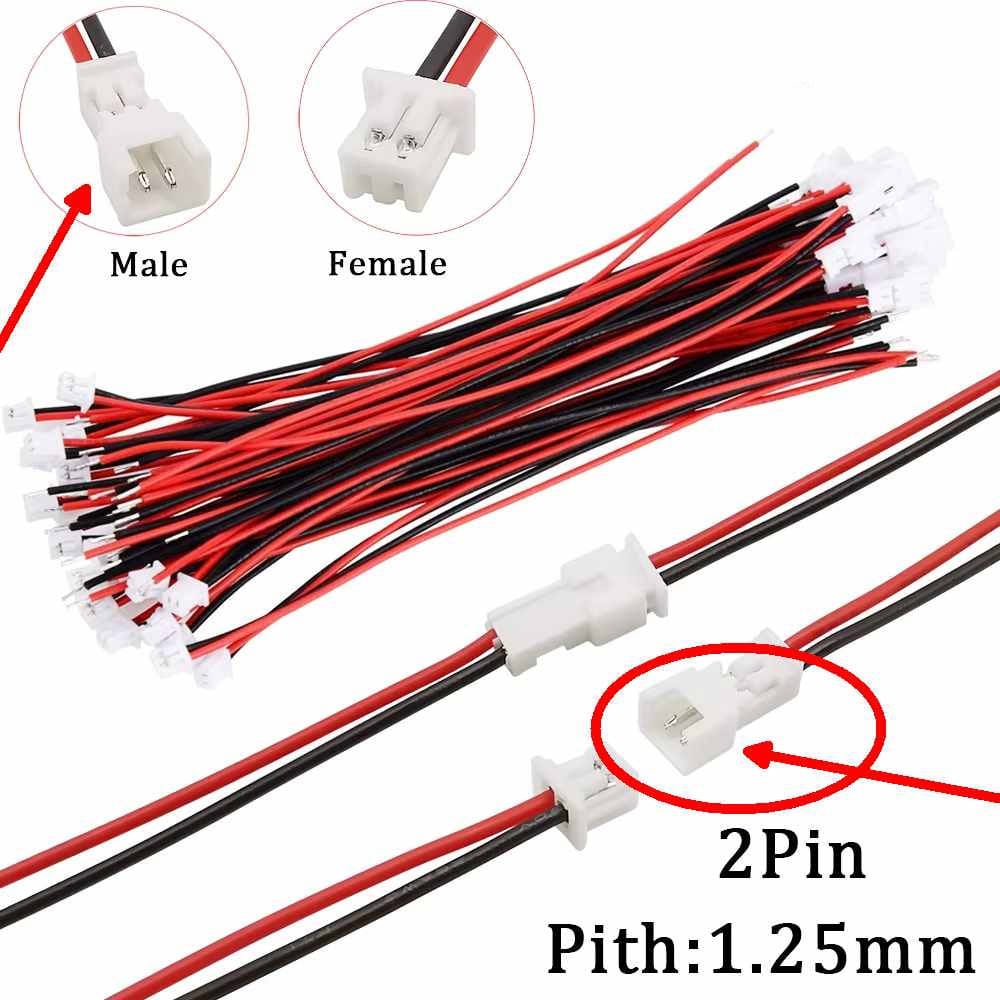

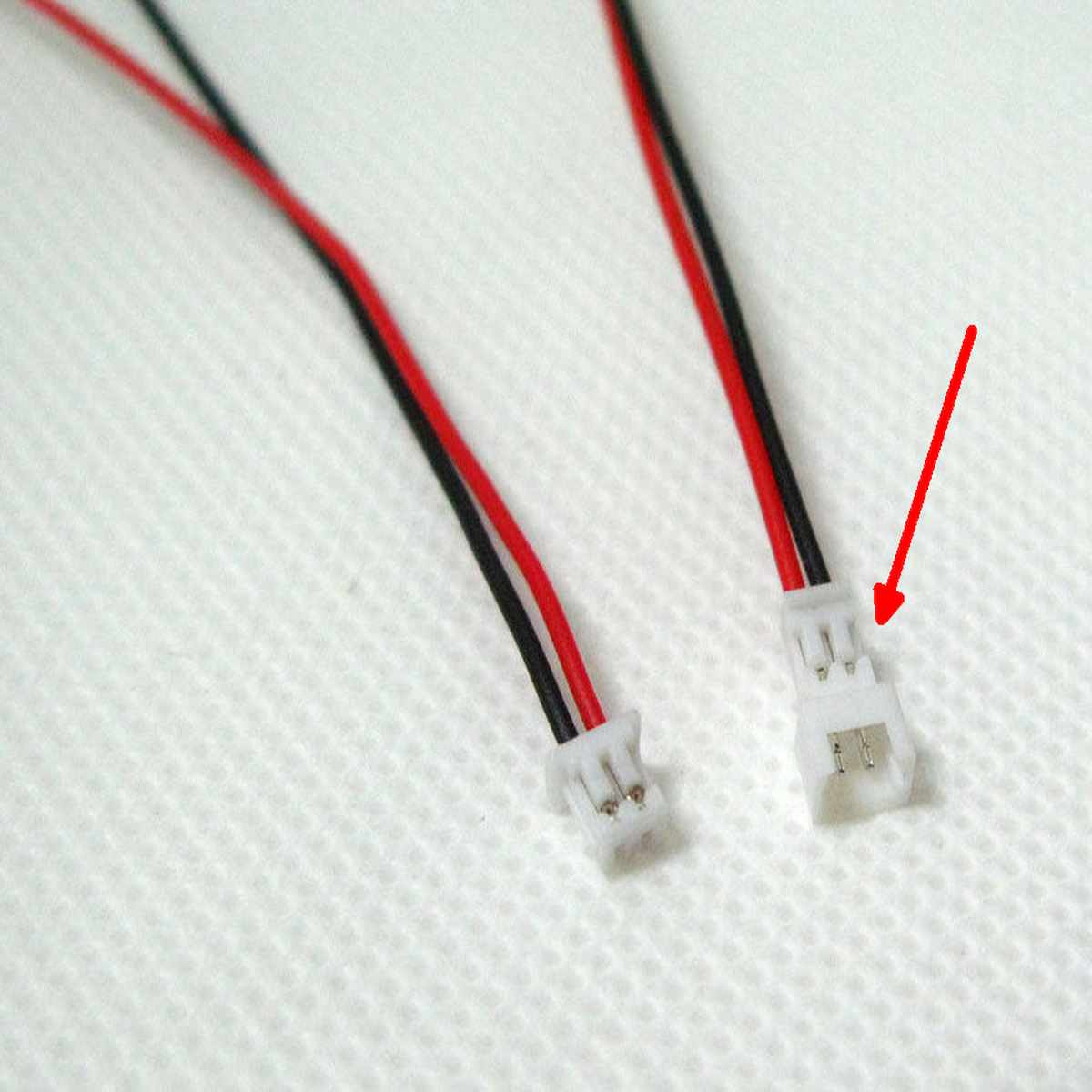

Ez a termék egy JST-GH sorozatú, 1.25 mm raszterű, 2 pólusú apa csatlakozóval szerelt kábel, amely gyárilag krimpelt vezetékkel készül, kb. 20 cm hosszúságban.
A csatlakozó lengő kivitelű, vagyis nem panelre forrasztható, hanem egy megfelelő JST-GH anya aljzathoz illeszkedik, míg a kábel másik vége szabad vezetékvégként használható. A megoldás olyan alkalmazásokhoz készült, ahol kis helyigényű, megbízható csatlakozás szükséges, és a NYÁK oldalán mikro raszterű csatlakozó található.

Műszaki alkalmazás

A JST-GH családot kifejezetten kompakt elektronikákhoz fejlesztették, ahol a csatlakozó mérete és rögzítése kritikus. Az apa csatlakozó pontos illesztést biztosít, a gyárilag krimpelt érintkezők pedig stabil elektromos kapcsolatot nyújtanak jel- és kisáramú vezetékek esetén. A kábel szabad végződése lehetővé teszi az egyedi bekötést forrasztással, sorkapoccsal vagy saját kábelkorbács kialakításával. Nagy áramú vagy mechanikailag erősen igénybevett környezethez ez a kivitel nem ajánlott.

Tippek

Szenzorok és mérőegységek csatlakoztatása
Mikrovezérlős panelek jelvezetékei
Drón, robotikai és beágyazott rendszerek
Akkumulátorjel vagy segédtáp alacsony árammal
Prototípus és kis szériás elektronikai szerelés

A termék akkor ideális, ha a kis méret és a szabványos JST-GH kompatibilitás elsődleges szempont.

Jellemzők

Csatlakozó típusa: JST-GH
Raszter: 1.25 mm
Érintkezők száma: 2
Csatlakozó neme: apa
Kivitel: lengő, szerelt kábel
Kábelhossz: kb. 20 cm
Bekötés: egyenes
Alkalmazás: jel- és kisáramú vezeték

Dokumentáció

JST-GH 1.25 csatlakozó adatlap

Csomag

1x szerelt JST GH1.25 lengőcsatlakozó apa

További információk

Tömeg	0,008 kg
Méretek	6 × 1 × 1 cm
Cikkszám	T28985
Méret	GH-1.25
Kivezetés	2

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„JST-GH 1.25 csatlakozó, 2 pin, 20cm, szerelt apa (1.25mm, micro, lengő)” értékelése elsőként

Kérdés: Mire alkalmas a JST-GH 1.25 mm 2 pines csatlakozó, 20 cm hosszú vezetékkel?
Válasz: Ez a mikroméretű, 1.25 mm-es raszterű JST-GH csatlakozó kiválóan használható kis méretű elektronikai projektekben, például drónok, szenzorok, vezérlők, GPS modulok vagy giroszkópok csatlakoztatására. A 20 cm hosszúságú vezetékkel szerelt, lengő (nem panelre szerelt) kivitel rugalmas bekötést tesz lehetővé kompakt, mozgó vagy vibrációs környezetben is.

Kérdés: Milyen eszközökkel kompatibilis ez a csatlakozókábel?
Válasz: A JST-GH csatlakozó típust tipikusan használnak Pixhawk drónvezérlő rendszerekben, STM32 alapú szenzoroknál, GPS antennáknál, I2C buszos perifériáknál vagy egyéb kis helyigényű, precíziós elektronikai moduloknál. A 2 pines változat különösen alkalmas tápfeszültség vagy egyszerű jelvonalak csatlakoztatására.

Kérdés: Miben különbözik a JST-GH a JST-XH vagy más típusú csatlakozóktól?
Válasz: A JST-GH sorozat kisebb, 1.25 mm-es lábtávolságú (raszterű) csatlakozó, szemben a JST-XH 2.54 mm-es verziójával. A GH típus precíz illeszkedést és rezgésálló rögzítést kínál, így különösen megbízható mozgó alkatrészekkel rendelkező eszközökben. A méretcsökkenés ellenére stabil érintkezést és biztonságos záródást biztosít.

Kérdés: Milyen hosszú a kábel és milyen típusú vezeték van hozzá szerelve?
Válasz: A kábel teljes hossza 20 cm, ami ideális rövid összekötésekhez kis helyen történő elvezetéshez. A vezeték 2 eres, hajlékony, vékony (pl. 28–30 AWG) típus, amely kisfeszültségű tápellátásra vagy jelvezetésre alkalmas, például 3.3 V, 5 V vagy logikai szintű vonalakhoz.

Kérdés: Hogyan történik a csatlakozó rögzítése és leválasztása?
Válasz: A JST-GH aljzat kialakítása rögzítőfüllel rendelkezik, amely a megfelelő JST-GH dugóba illeszkedik, és reteszesen rögzül. Ezzel megakadályozza a véletlen szétcsúszást vagy kontaktushibát. A csatlakozót oldani óvatosan, felfelé húzva lehet, ne a vezetéket húzzuk!

Kérdés: Milyen alkalmazásokban hasznos ez a mikroméretű csatlakozó?
Válasz: Ez a típus különösen elterjedt a dróniparban (Pixhawk vezérlők, ESC csatlakozások), beágyazott rendszerekben, érzékelőkön (gyorsulásmérő, giroszkóp, barométer), kis helyen történő csatlakozásoknál (pl. 3D nyomtatófej, kompakt mérőműszerek) vagy prototípus fejlesztéseknél, ahol a méret kritikus szempont.

Kérdés: Csatlakoztatható-e közvetlenül mikrokontroller lábaira?
Válasz: Mivel a JST-GH csatlakozó egy kész aljzat, közvetlen mikrokontrollerhez való illesztéshez szükség van egy megfelelő tüskesorral ellátott csatlakozóra (pl. adapter panel, breakout board vagy illesztőmodul). Közvetlen forrasztás nem javasolt, mivel a csatlakozó célja a gyors, cserélhető és biztonságos illesztés.

Kérdés: Hogyan tudom beazonosítani a lábak sorrendjét és a polaritást?
Válasz: A JST-GH csatlakozók reteszes rögzítője és a vezeték színei segítenek a polaritás és a lábsorrend meghatározásában. Általában az első láb (1) a reteszhez közelebb eső, de mindig javasolt multiméterrel vagy gyári dokumentáció alapján ellenőrizni, különösen tápellátás esetén. A hibás bekötés tönkreteheti az eszközt!
