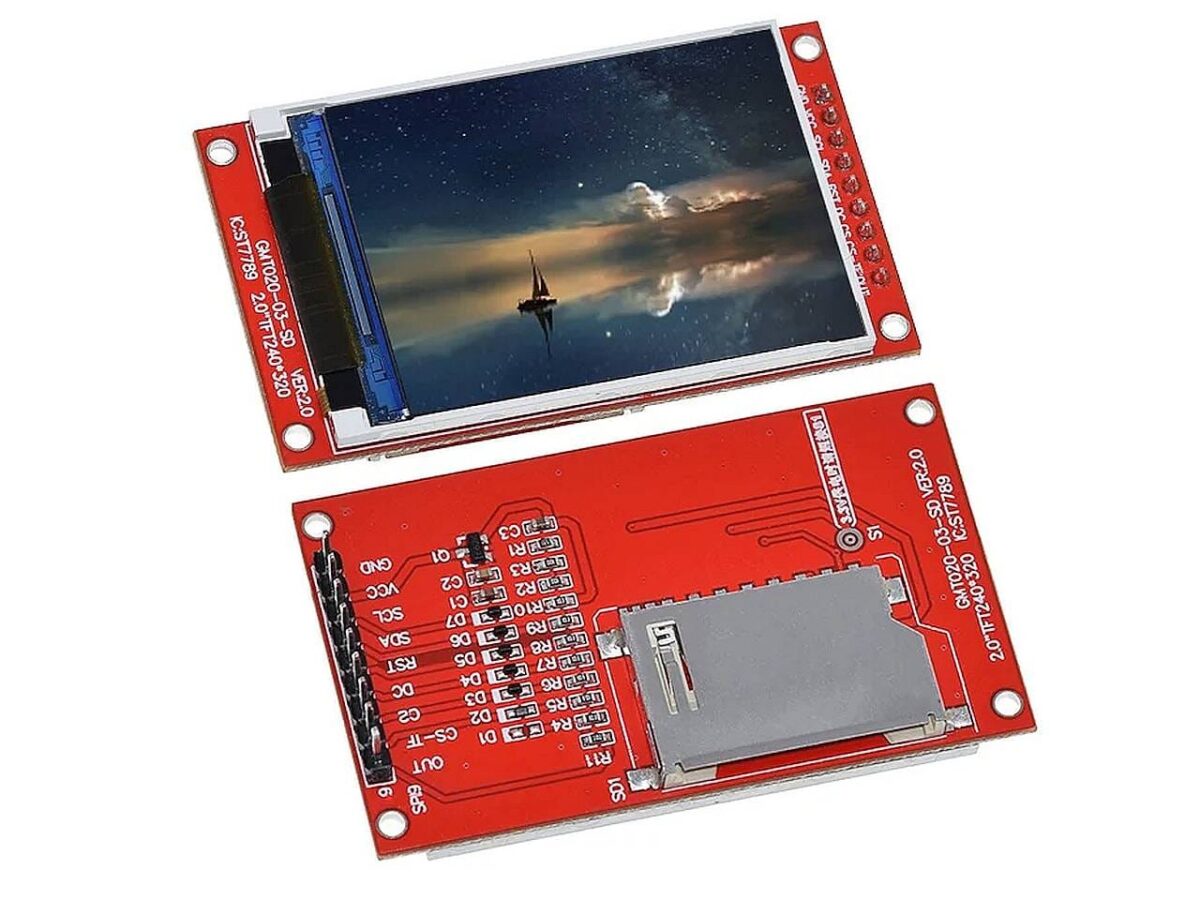

2.0 színes  TFT-LCD kijelző (ST7789V, 240*320, SPI, SD)

Leírás

Ez a 2.0″ TFT (Thin‑Film Transistor) kijelző modul ST7789V meghajtó IC-vel készült, ami 240×320 pixeles, valós RGB dot-mátrixos felbontást és IPS (In-Plane Switching) technológiás panelt kínál, ezáltal széles betekintési szöget és élénk színeket biztosít.

Az ST7789V belső keretmemóriával rendelkezik (1 382 400 x 18‑bites) és max. 262 144 színárnyalat megjelenítésére képes. A modul 4‑vezetékes SPI interfészen keresztül kommunikál, melyet könnyen illeszthetünk Arduino, ESP32, STM32 stb. mikrokontrollerhez. A kijelző működési feszültsége 3,3 V (5V rendszerhez szintillesztő szükséges!).

Fizikai méretei kb. 60 × 36 × 3,5 mm, az aktív kijelzőterület mintegy 30,6 × 40,8 mm, amely ~0,1275 mm pixel‑pitch-et és képpontonként ~0,1175 mm méretet jelent. A becsült kontrasztarány, fényerő és betekintési szög jellemzően a TFT‑IPS kategóriának megfelelő magas szinten van.

A modulhoz tartozok SD-kártyahely, amely lehetővé teszi bitmap fájlok egyszerű betöltését FAT16/FAT32 fájlrendszeren keresztül. A meghajtó IC-hez Arduino-könyvtárak (Adafruit GFX / ST7789) vagy ESPHome komponens is elérhető a gyors integrációhoz.

Működési elv, komponensek, rendszerszint

A ST7789V egy univerzális TFT-vezérlő, pixelcímzést és frame buffer kezelést biztosít. A mikrokontroller a CLK, MOSI, CS és D/C jeleken keresztül küldi a kijelzőparancsokat és adatformátumot, a RESET jel (opcionálisan) visszaállítja a meghajtót. A háttérvilágítás PWM-jelekkel szabályozható (BL pin).

Fő előnyök

• Magas pixelfelbontás 240×320 képpont – részletes grafikus megjelenítéshez
• IPS panel – élénk színek és széles betekintési szög (minden irányból jól olvasható)
• DSP vezérlés + beépített keretmemória – gördülékeny megjelenítés, folytonos rajzolás
• Egyszerű SPI‑csatlakozás – minimális lábkomplexitás mikrokontrolleres projektekhez
• SD kártyaolvasó – képek betöltése tárolóról, offline grafika támogatása
• Széles mikrovezérlő‑támogatás – Arduino, ESPHome, STM32, ESP32 kompatibilis

Műszaki jellemzők

• Tápfeszültség: 3,3 V
• IC meghajtó: ST7789V, beépített 262 K‑színű keretmemória
• Felbontás: 240 × 320 képpont (RGB dot-mátrix)
• Színtámogatás: max. 18‑bit (262 144 szín)
• Pixel‑pitch: ~0,1275 mm × 0,1275 mm
• Kijelző méret: aktív ~30,6 × 40,8 mm, modul ≈60 × 36 × 3,5 mm
• Interfész: 4‑vezetékes SPI (CLK, MOSI/SDA, CS, D/C), opcionális RESET, BL kimenet
• Háttérvilágítás: beépített LED egység PWM vezérléssel (BL vagy BLK pin)
• Betekintési szög: IPS technológia, ≈’minden irányból’ is jól látható
• Üzemi hőmérséklet: –25 … +85 °C

Dokumentáció

• ST7789V hivatalos adatlap (Sitronix)

Csomag tartalma

• 1x 2.0″ TFT LCD modul, ST7789V meghajtó IC-vel, (csatlakozó sor beforrasztva, SD kártyahely a TFT panelen)
• 1x  tárolódoboz
