RGB LED-sor vezérlő (GLEDOPTO mini, 5V-24V, WLED, ESP32, MIC) [GL-C-310WL]

Leírás

ESP32 WLED digitális LED szalagvezérlő mikrofonnal – címezhető WS2812B, WS2815, SK6812 és más digitális LED szalagokhoz

A Gledopto GL-C-310WL WLED LED vezérlő akkor jön jól, amikor nem egyszerűen “felkapcsolni” szeretnél egy LED szalagot, hanem életet lehelni bele: futófényekkel, színátmenetekkel, szegmensekkel, telefonos vezérléssel és zene ütemére reagáló fényhatásokkal.

Ez egy ESP32 alapú, Wi-Fi-s, WLED kompatibilis digitális LED szalagvezérlő beépített mikrofonnal, amely címezhető, adatvezérelt LED szalagokhoz használható. Ilyenek például a WS2811, WS2812, WS2812B, SK6812, TM1814, WS2813, WS2815 és SM16703P típusú szalagok.

Figyelmeztetés! A helytelen tápfeszültség ~ LED-szalag összepárosításra illetve villamos túlterhelésre/túláramra a garancia NEM vonatkozik! Autóban való üzemeltetés esetén tápfeszültség szűrés szükséges! Közvetlenül a gépjármű villamos hálózatára NEM kapcsolható!

Nem analóg RGB, RGBW vagy RGBCCT LED szalaghoz készült, hanem olyan digitális LED szalaghoz, ahol a bekötés logikája jellemzően: V+, GND, DATA. Ez fontos különbség, mert ha itt félremegy a választás, abból nem “kicsit gyengébb fény” lesz, hanem bosszantó hibakeresés, villogás, némaság – vagy egyszerűen egy olyan vezérlő, amit nem ahhoz a szalaghoz vettél, amihez kellene.

A GL-C-310WL beépített mikrofonnal rendelkezik, ezért audio-reaktív, zenevezérelt WLED fényhatásokhoz alkalmasabb.

Mire való valóban?

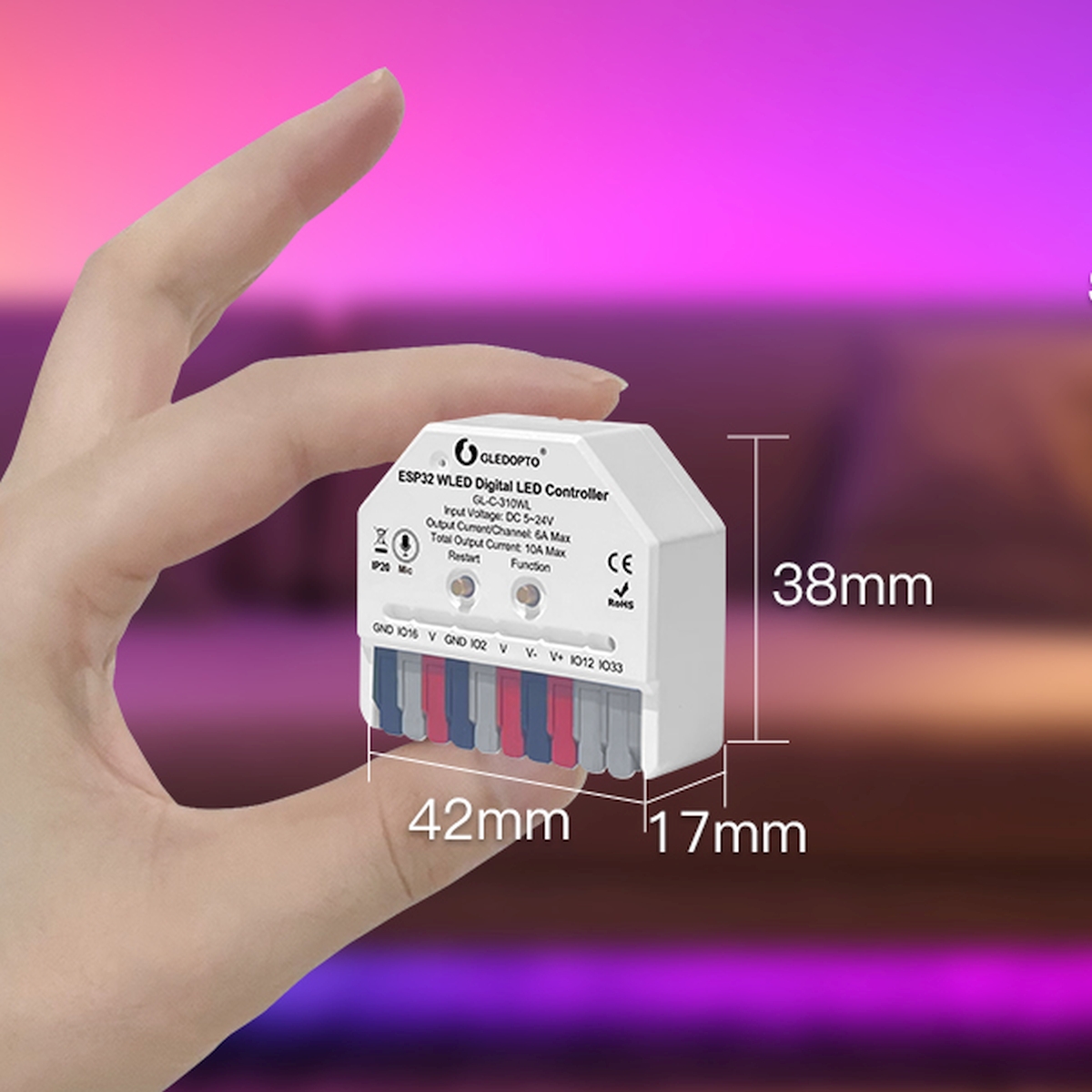

A GL-C-310WL egy kis méretű, rejtett beépítésre is alkalmas WLED kontroller, amely a LED szalag és a Wi-Fi hálózat közé kerül. A vezérlő a digitális LED szalag DATA vezetékére adja ki a vezérlőjelet, miközben a LED szalag tápellátását a megfelelő külső tápegység biztosítja.

A lényeg: a LED szalag nem csak világít, hanem programozható fényhatásokat kap. Telefonról állíthatod a színeket, effekteket, fényerőt, sebességet, szegmenseket – és a beépített mikrofon miatt a világítás akár a zene ritmusára is reagálhat.

Miért szerethető a vezérlő?

Mert leveszi a válladról azt a tipikus “ESP32 + WLED + bekötés + dobozolás + mikrofon” barkácsterhet, amit sokan szeretnének megspórolni.

Ha már próbáltál címezhető LED szalagot életre kelteni, ismerős lehet a helyzet: az ember csak egy hangulatos háttérfényt, party fényt vagy okosotthonba illeszthető LED dekorációt szeretne, aztán hirtelen firmware-ek, GPIO lábak, tápfeszültségek, adatvezetékek és szalag-IC-k között találja magát.

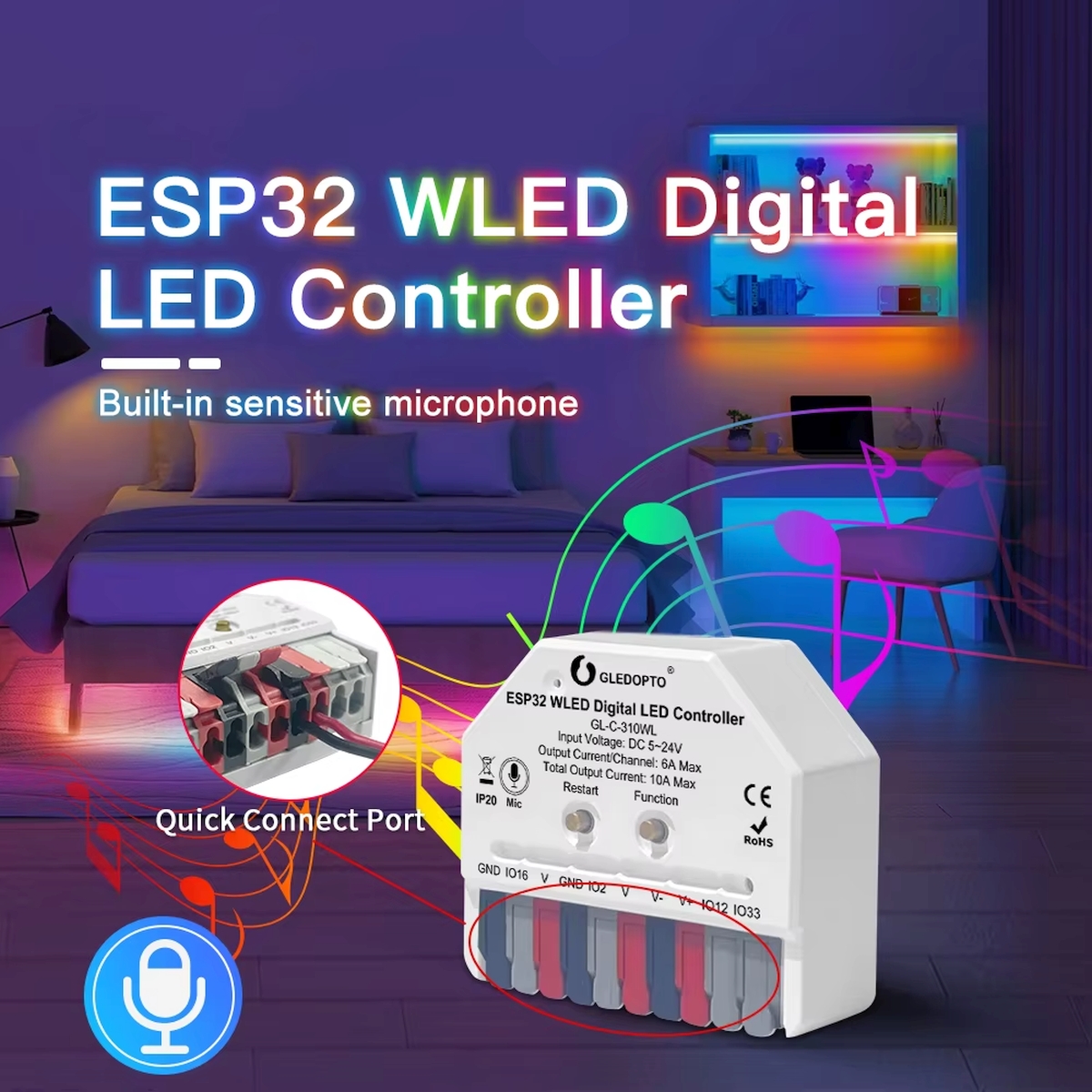

A GL-C-310WL pont erre ad egy kézre álló, kompakt választ: WLED kompatibilis vezérlés, ESP32 hardver, beépített mikrofon, gyorscsatlakozós bekötés és 5-24 V DC tápfeszültség-tartomány egy apró vezérlőben.

Felhasználási ötletek

• TV vagy monitor mögötti ambient világítás
  WS2812B vagy hasonló digitális LED szalaggal hangulatos, színes háttérfényt készíthetsz, amely nem csak dekorál, hanem teljesen más érzetet ad a szobának.
• Zene ütemére reagáló LED fény
  A beépített mikrofon miatt a GL-C-310WL jó választás kisebb helyiségekbe, party fényhez, kreatív dekorációhoz vagy olyan projekthez, ahol a fénynek együtt kell lélegeznie a zenével.
• Lépcső, vitrin, polc vagy bútorvilágítás
  A WLED szegmenses vezérlése miatt nem muszáj az egész LED szalagnak ugyanazt csinálnia. Külön részekre bonthatod a fényt, így a világítás sokkal látványosabb lehet, mint egy sima egyszínű LED csík.
• Okosotthon és Home Assistant környezet
  Wi-Fi hálózaton keresztül a WLED rendszer jól illeszthető okosotthonos gondolkodásba. Jelenetekhez, hangulatokhoz, automatizmusokhoz is használható – például esti fényhez, jelzőfényhez vagy dekorációs profilokhoz.
• Hobby, maker és prototípus projektek
  Ha nem a nulláról szeretnél ESP32 vezérlőt építeni, hanem gyorsabban eljutnál a működő fényig, ez a vezérlő kényelmes rövidítés lehet.

Fontos: digitális LED szalaghoz való, nem analóghoz

A GL-C-310WL címezhető, adatvezérelt LED szalagokhoz készült. Ez azt jelenti, hogy a vezérlő nem külön R/G/B csatornákon szabályozza a fényt, hanem digitális DATA jelet küld a szalagon lévő LED IC-knek.

A megfelelő szalagoknál a bekötési logika jellemzően:

• V+ – tápfeszültség pozitív ág
• GND / V- – közös föld / negatív ág
• DATA / D – adatvezeték

Ha analóg RGB, RGBW vagy RGBCCT LED szalagod van, ahhoz más típusú vezérlő kell. Ez a pont különösen fontos, mert a legtöbb bosszantó vásárlási hiba itt kezdődik: “LED szalag vezérlő” néven sokféle eszköz fut, de nem mind ugyanahhoz a szalagtípushoz való.

Tápfeszültség és terhelés – itt ne találgass

A vezérlő DC 5-24 V bemeneti tartományban használható, de a tápegységet mindig a LED szalag névleges feszültségéhez kell igazítani.

Ez a gyakorlatban azt jelenti:

• 5 V-os WS2812B szalaghoz 5 V-os tápegységet használj.
• 12 V-os WS2815 szalaghoz 12 V-os tápegység kell.
• 24 V-os kompatibilis szalag esetén 24 V-os tápellátásban gondolkodj.

A GL-C-310WL terhelhetősége: max. 6 A csatornánként, max. 10 A összesen, a megadott maximális teljesítmény 240 W. Nagyobb LED mennyiségnél vagy hosszabb szalagoknál a tápegység méretezése, a feszültségesés és a többpontos tápbetáplálás már nem apró részlet, hanem a stabil működés kulcsa.

Ha a fényerő ingadozik, a szalag vége sárgul, villogás jelenik meg vagy furcsa effekt-hibák jönnek elő, az sokszor nem “WLED probléma”, hanem tápellátási kérdés.

Bekötési tudnivalók

A DATA vezeték alapértelmezett kimenete: IO16.
Az IO2 kimenet csak WLED konfiguráció után használható adat kimenetként.

A vezérlő gyorscsatlakozós kialakítása megkönnyíti a bekötést, de a polaritásra és a közös földre figyelni kell. A digitális LED szalagoknál a DATA jel csak akkor tud megbízhatóan dolgozni, ha a tápellátás és a földelés rendben van.

Mikrofonos vagy mikrofon nélküli változat?

A GL-C-310WL és a GL-C-309WL közti fő különbség a mikrofon jelenléte.

• GL-C-310WL: beépített mikrofonnal, zenevezérelt / audio-reaktív módokhoz.
• GL-C-309WL: mikrofon nélküli változat, ha nincs szükséged hangra reagáló fényekre.

Ha a cél zene ütemére pulzáló, villanó, hullámzó vagy hangulatot követő fény, akkor a GL-C-310WL a releváns választás (ez is érhető csak el).

Firmware frissítés – csak körültekintően

A vezérlő ESP32 alapú, ezért firmware frissítésnél mindig ellenőrizni kell, hogy a kiválasztott firmware a megfelelő ESP32 variánshoz és hardverkialakításhoz készült-e.

Rossz firmware választással a vezérlő működésképtelenné válhat. Ha nem vagy biztos a dolgodban, ne a frissítés legyen az első lépés: előbb állítsd be, próbáld ki, ellenőrizd a szalagot, a tápot és az adatvezetéket.

Kinek ajánlott?

• B2C felhasználóknak, hobby elektronika és maker projektekhez
  Ha gyorsan szeretnél WLED alapú LED világítást építeni, és nem akarsz külön ESP32 panelt, mikrofont, csatlakozókat és házat összevadászni, ez kényelmes kiindulópont.
• Dekorvilágítást építőknek
  Szoba, polc, vitrin, gamer sarok, TV háttérfény, álmennyezet vagy kisebb installáció esetén látványos, sokoldalú vezérlést ad.
• Okosotthonos felhasználóknak
  Ha Wi-Fi-n keresztül WLED eszközt szeretnél kezelni, jelenetekbe illeszteni vagy Home Assistant környezetben használni, a GL-C-310WL jó alap lehet.
• Kivitelezőknek és integrátoroknak
  Olyan kisebb dekor- és hangulatvilágítási feladatoknál lehet hasznos, ahol a cél a gyors beépítés, kis méret és WLED kompatibilitás.

Mire nem ideális?

Nem ez a jó választás, ha nagy teljesítményű, többcsatornás, ipari LED meghajtásra van szükség. A kimeneti áram korlátos, ezért nagyobb rendszernél külön tervezést, tápbetáplálást és adott esetben más vezérlési architektúrát érdemes választani. Nem ideális akkor sem, ha Ethernet kapcsolat, galvanikus leválasztás, ipari ház, DIN-sínes kivitel vagy nagyáramú csatornázott meghajtás az elvárás. Ez egy kis méretű, Wi-Fi-s, inline jellegű WLED vezérlő digitális LED szalagokhoz.

Műszaki jellemzők

Gyors választási ellenőrzőlista

Vásárlás előtt ezt a néhány pontot érdemes átfutni:

1. Digitális, címezhető LED szalagod van?
   Ha WS2812B, WS2815, SK6812 vagy hasonló DATA vezérelt szalag, jó irányban jársz. Ha analóg RGB/RGBW/RGBCCT szalag, más vezérlőt keress.
2. Tudod a szalag tápfeszültségét?
   5 V-os szalaghoz 5 V táp, 12 V-oshoz 12 V táp, 24 V-oshoz 24 V táp szükséges.
3. Beleférsz a terhelési határba?
   A vezérlő max. 6 A/csatorna és max. 10 A összes áram mellett használható.
4. Kell zenevezérelt fény?
   Ha igen, a GL-C-310WL a mikrofonos változat. Ha nem, nézd meg a GL-C-309WL típust is.
5. Tudod, hova kötöd a DATA vezetéket?
   Alapértelmezett adat kimenet: IO16. Az IO2 csak konfiguráció után használható.

Jellemzők

• 30-60-100-144 LED/m szalag támogatása;
• DC5…24V feszültségű bemenet

Paraméterek

• Terméknév: WLED Strip Light Controller
• Típusszám: GL-C-010WL
• Feszültség: DC 5-24V
• LED pixel mennyiség: 800+ db
• Teljes áram: 10A max
• Mérete: 89*48*23,5mm
• Üzemi hőmérséklet: -20-45°C
• Támogatott szalag: WS2811, SK6812, SM16703P, WS2812B stb
• Firmware frissítés: OTA (WiFi felületen át) vagy külső USB-Soros illesztővel,
• Hangvezérlés: beépített, konfigurálható mikrofonnal.

Alkalmazás

• Tápegység/LED-szalag nem tartozék.
• A termék tápfeszültsége 5-24V, a LED szalag feszültségével megegyező!
• A kimeneti vezetékek rövidre zárása károsíthatja a fényerő-szabályozót.
• Mindig ügyeljen a megfelelő polaritásra a tápfeszültség és a terhelés csatlakoztatásakor.
• Csak beltéri használatra – ez a termék nem vízálló vagy időjárásálló.

Csomag

• 1x GLEDOPTO GL-C-310WL vezérlő
• 1x leírás (angol/kínai)
