Leírás
A Címezhető LED-szalag (5m, fekete, 60LED/m, WS2812B, IP30) 5 méteres, 5 V-os RGB LED szalag olyan projektekhez, ahol nem elég az egész szalagot egy színre állítani. Itt minden WS2812B LED külön pixelként vezérelhető, ezért futófény, állapotjelzés, skála, mátrixszerű fénykép vagy időzített animáció is készíthető belőle.

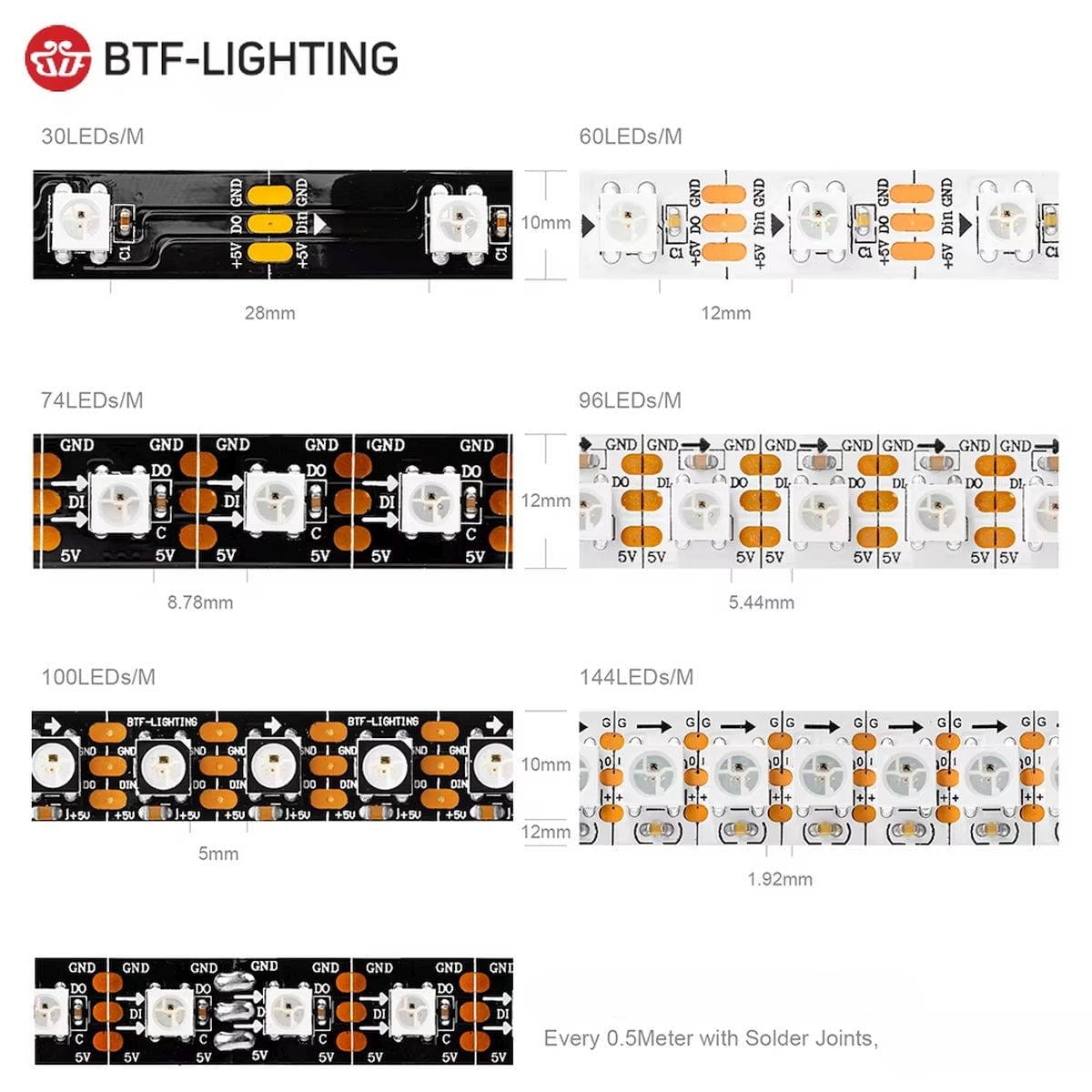

A 60 LED/m sűrűség már látványosabb, egyenletesebb fényképet ad, mint a ritkább 30 LED/m változat, de ennek ára a nagyobb áramigény. A teljes 5 méteres tekercs 300 vezérelhető RGB pixelt tartalmaz, ezért teljes fehér fényen a tápegység és a betáplálás méretezése nem mellékes részlet. A TavIR-adatként szereplő 25 W/m felső tervezési értékkel számolva az 5 méteres szalag akár 125 W teljesítményre is méretezendő, ami 5 V-on 25 A áramot jelent.

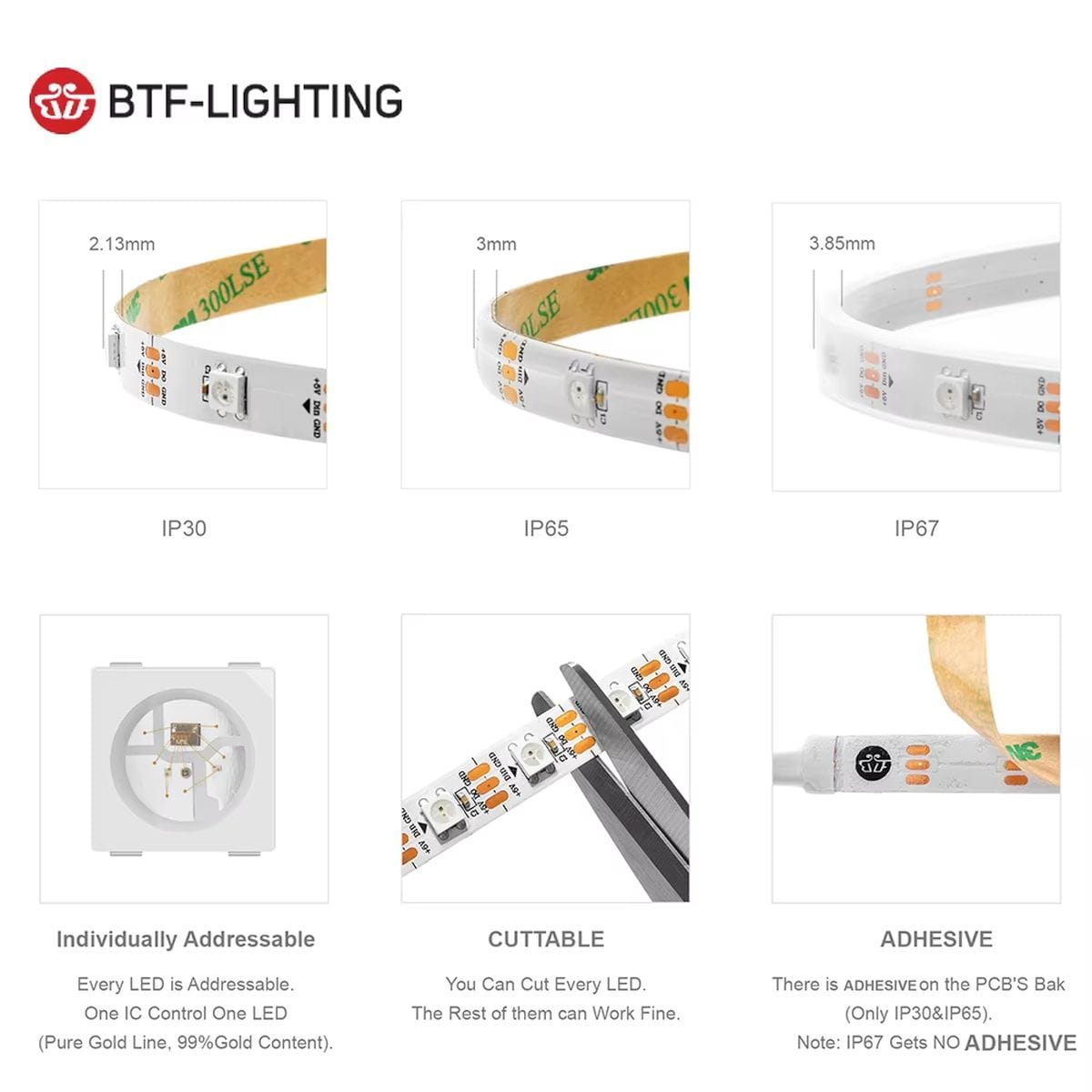

A fekete hordozó akkor hasznos, ha a szalag sötét felületre, fekete profilba, makettbe, műszerfalba, gépházba vagy látszó technikai szerkezetbe kerül. A védettség IP30, tehát száraz beltéri környezetre való. Nedvességnek, párának vagy kültéri beépítésnek nem ezt a változatot kell kiválasztani.
A Címezhető LED-szalag (5m, fekete, 60LED/m, WS2812B, IP30) mikrokontrolleres és digitális fényvezérlős rendszerekbe illik. A vezérléshez egy adatvonal, közös GND és stabil 5 V táp szükséges. A szalag nem hagyományos 12 V-os RGB LED szalag, ezért nem működik analóg RGB dimmerrel vagy 12 V-os háromcsatornás LED vezérlővel.
Arduino, ESP32, Raspberry Pi vagy külön címezhető LED vezérlő mellé használható, de a szalag tápját nem a vezérlőpanel 5 V lábáról kell ellátni. A vezérlő csak az adatjelet adja, a LED-ekhez külön, megfelelő áramú 5 V tápegység kell.
Azaz a Címezhető LED-szalag (5m, fekete, 60LED/m, WS2812B, IP30) egy 300 pixeles, 5 V-os, fekete hordozós, beltéri WS2812B RGB LED szalag, amelynél minden LED külön címezhető egy digitális adatvonalon keresztül.
Működés és beépítés
A WS2812B LED-ek egymás után vannak fűzve. A vezérlő az első LED DIN bemenetére küldi az adatot, az első LED megtartja a neki szánt 24 bites színadatot, majd a többit továbbadja a következő LED felé. Ez ismétlődik a teljes szalagon, ezért az adatirányra figyelni kell: a bemeneti oldalt kell a vezérlőhöz kötni.
A csatlakozás három fő pontra épül: 5 V, GND és adat. A GND legyen közös a tápegység és a vezérlő között, különben az adatjel bizonytalan lesz. Hosszabb vezeték, zajos táp, nagy fényerő vagy 3.3 V-os vezérlő esetén érdemes a bemeneti adatjelet röviden vezetni, és szükség esetén 5 V-os logikai szintre illeszteni.
5 méteren a tápfeszültség esése már látható lehet. Ha a szalag vége sárgul, gyengül vagy eltér a szín, nem programhiba az első gyanús pont, hanem a tápbetáplálás. Nagyobb fényerőnél mindkét vég felől vagy több ponton is be kell táplálni az 5 V-ot és a GND-t.
Felhasználási példák
A Címezhető LED-szalag (5m, fekete, 60LED/m, WS2812B, IP30) jól használható olyan helyeken, ahol a fénynek nemcsak világítania kell, hanem állapotot, mozgást vagy folyamatot is jeleznie kell.
- Arduino vagy ESP32 alapú futófény és animált fényprojekt.
- Gépház, makett, terepasztal vagy modell belső RGB fényvezérlése.
- Műszerfal, kezelőpanel vagy próbaállomás állapotjelző fénysora.
- Lépcső, polc, bútorprofil vagy installációs keretfény száraz beltérben.
- Zenei vagy eseményvezérelt fényjáték külön LED vezérlővel.
- Oktatási projekt, ahol a digitális címzés és a tápellátás együtt tanítható.
- Vizualizációs sáv, például hőmérséklet, hangerő, időzítő vagy folyamatállapot kijelzésére.
Kompatibilitás és beüzemelés
| Mire figyelj? | Mit okoz? |
|---|---|
| 5 V tápegységet használsz? | A 12 V vagy 24 V táp károsíthatja a szalagot. |
| Közös a GND a vezérlő és a LED-táp között? | Közös föld nélkül az adatjel bizonytalan vagy teljesen hibás lehet. |
| A DIN oldalra kötöd az adatjelet? | Fordított adatirány esetén a szalag nem indul el. |
| Elég a tápegység áramtartaléka? | Teljes fényerőn színeltérés, villogás vagy újraindulás jelentkezhet. |
| 3.3 V-os vezérlőről hajtod? | Határesetben szintillesztő kellhet az adatjelhez. |
| Több métert használsz egyben? | Többpontos 5 V és GND betáplálásra lehet szükség. |
| IP30 környezetben építed be? | Nedvesség mellett nem ez a kivitel való a feladatra. |
| A könyvtárban jó színsorrendet állítasz? | WS2812B-nél gyakori a GRB sorrend, rossz beállításnál felcserélődnek a színek. |
Döntés előtt ellenőrizd
A Címezhető LED-szalag (5m, fekete, 60LED/m, WS2812B, IP30) kiválasztása előtt a tápellátást kell először kiszámolni. Ha a teljes 5 métert nagy fényerőn vagy fehér színnel használod, 5 V-on nagy áram folyik, ezért a vezeték keresztmetszete, a csatlakozó terhelhetősége és a betáplálási pontok száma is beleszól a működésbe.
Ellenőrizd, hogy a beépítési hely száraz beltéri környezet-e, elfér-e a 12 mm széles szalag, és nem kell-e inkább vízálló, 12 V-os vagy 24 V-os címezhető változat. A fekete hordozó sötét felületen előnyös, világos alumínium profilban viszont jobban látható lehet.
A vezérlőnél nézd meg a kimeneti jelszintet és a választott programkönyvtár beállításait. Arduino mellett általában egyszerűbb a jelszint, ESP32 és Raspberry Pi esetén a 3.3 V-os adatjel miatt a szintillesztés már gyakorlati kérdés.
Használati korlátok – mikor ne ezt válaszd?
- Ne ezt válaszd, ha kültéri, párás vagy fröccsenő víznek kitett helyre kell LED szalag.
- Ne ezt válaszd, ha meglévő 12 V-os RGB vezérlővel akarod meghajtani.
- Ne ezt válaszd, ha csak egy fix színű háttérfényt szeretnél, mert oda az analóg RGB vagy egyszínű LED szalag egyszerűbb.
- Ne ezt válaszd, ha hosszú, több tíz méteres világítást szeretnél sok tápbetáplálás nélkül.
- Ne ezt válaszd, ha a rendszerben nincs hely megfelelő 5 V-os, nagyáramú tápegységnek.
- Ne ezt válaszd, ha a beépítésnél nem fér bele a tápvezetékek és adatvezeték külön megtervezése.
Műhelymegfigyelés
A legtöbb WS2812B hibakeresés nem a programnál kezdődik, hanem a tápnál. Ha az első néhány LED jó, a távolabbiak pedig villognak, elszíneződnek vagy teljes fehérnél meleg tónusba mennek át, akkor a szalag végén már kevés a feszültség. Ilyenkor nem a színkódot kell újraírni, hanem a betáplálást, a GND közösítést és a vezetékeket kell átnézni.
Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| LED-típus: | WS2812B |
| LED tokozás: | 5050 RGB |
| Vezérlés: | egyedileg címezhető digitális RGB |
| Színszám: | 16M színárnyalat |
| Hossz: | 5 m |
| LED-sűrűség: | 60 LED/m |
| LED-ek száma: | 300 db |
| Tápfeszültség: | 5 V DC |
| Csatlakozási feszültségtartomány: | 4.25…5.5 V |
| Teljesítmény: | 25 W/m |
| Teljes szalag táptervezési értéke: | 125 W |
| Teljes szalag becsült maximális árama: | 25 A 5 V-on (tipikus: 2A/m) |
| Adatvonal: | DI/DO |
| Föld: | GND |
| Hordozó színe: | fekete |
| Védettség: | IP30 |
| Szalagszélesség: | 12 mm |
| Darabolhatóság: | LED-enként, 16 mm körüli osztással |
| Vezérlő kompatibilitás: | Arduino, ESP32, Raspberry Pi, NeoPixel, FastLED megfelelő illesztéssel |
| Ragasztó hátoldal: | Igen |
Csatlakozás
- 5V : 4.25…5.5V (piros),
- DI/DO: Adatvonal (zöld),
- GND: Rendszerföld (fehér).
Dokumentáció, mintakód
- WS2812B műszaki adatlap Adafruit
- Arduino NeoPixel könyvtár használata Adafruit Learn
- Adafruit NeoPixel Arduino könyvtár GitHub
- FastLED dokumentáció FastLED
Csomag
- 1 db Címezhető LED-szalag (5m, fekete, 60LED/m, WS2812B, IP30), 5 méteres tekercs.
