Leírás

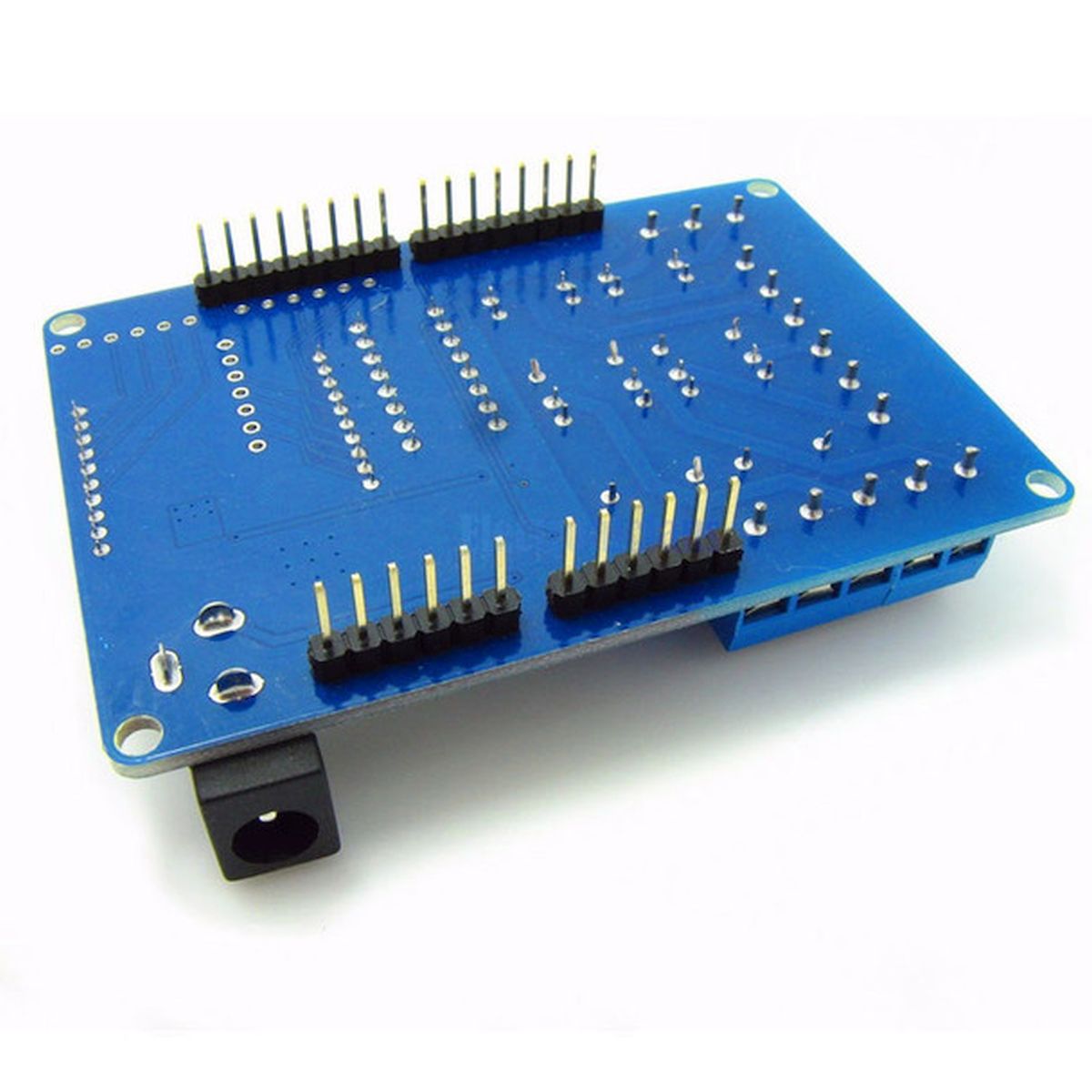

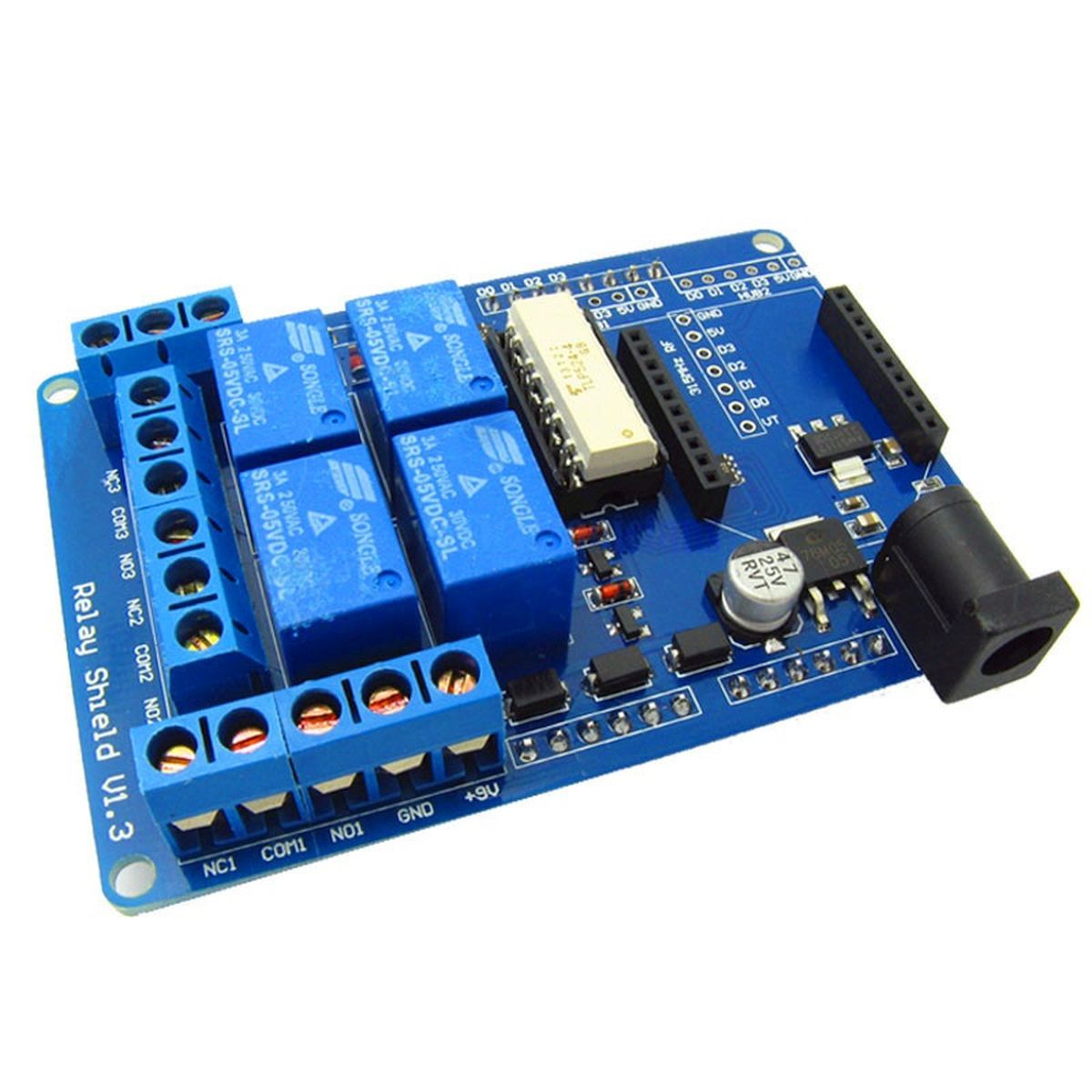

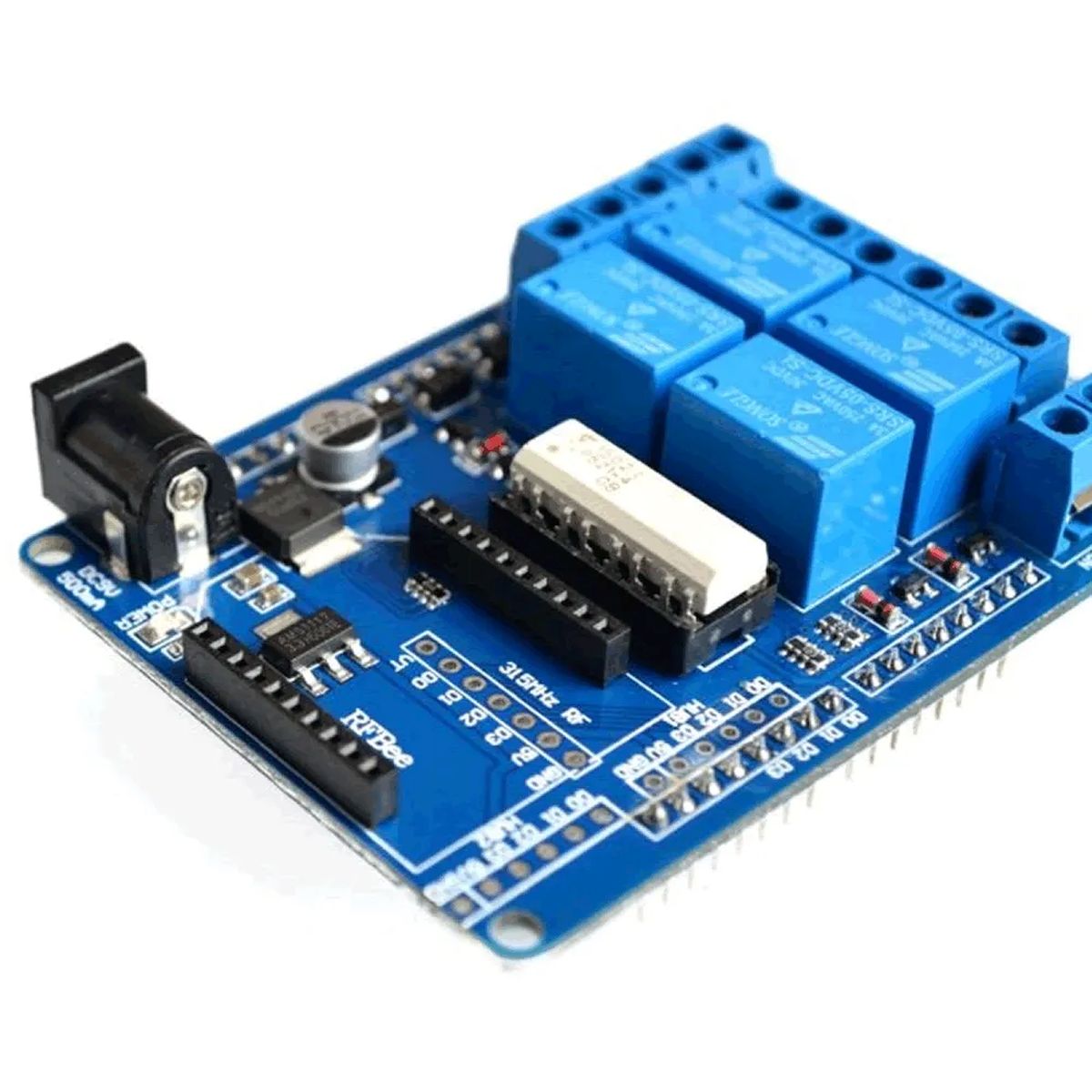

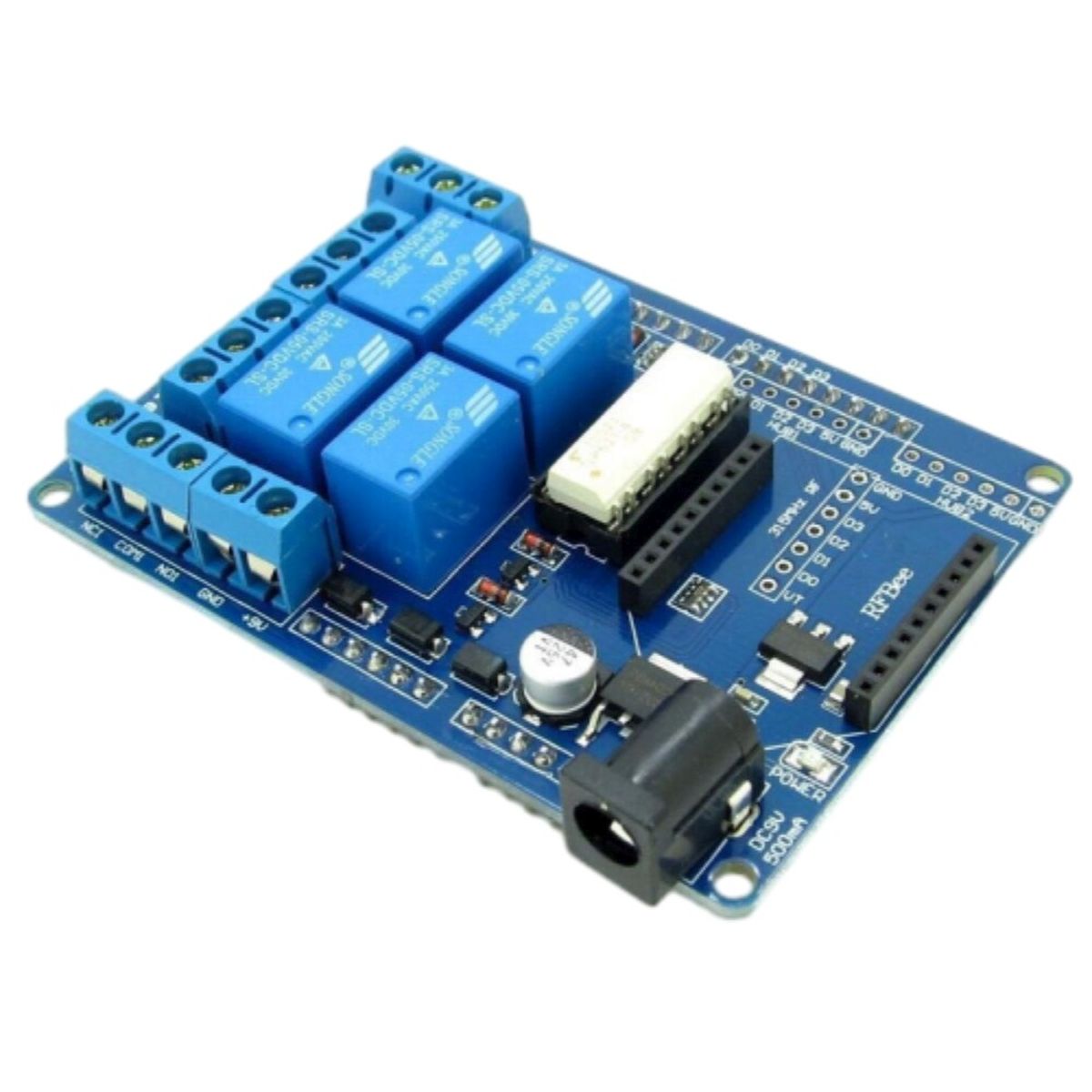

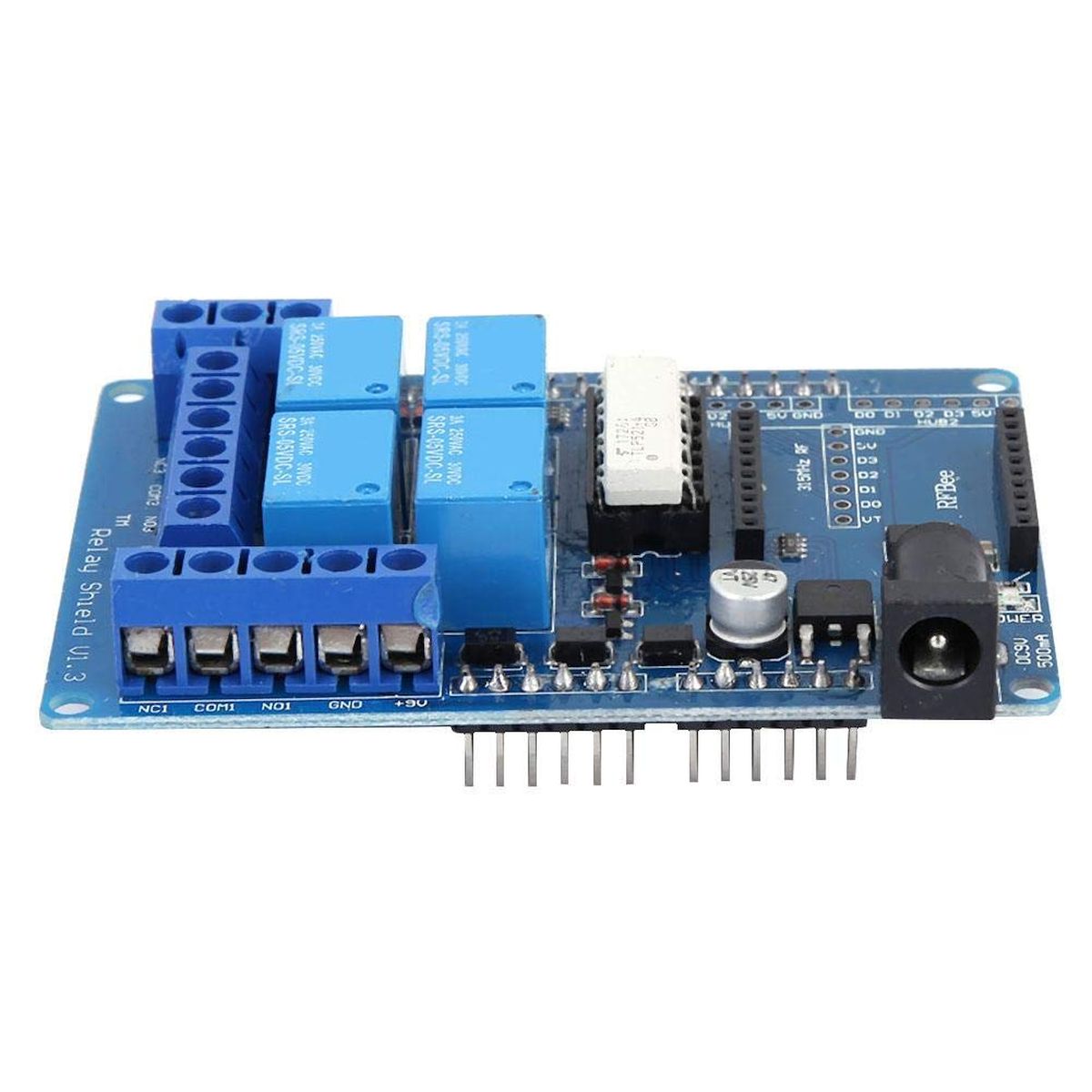

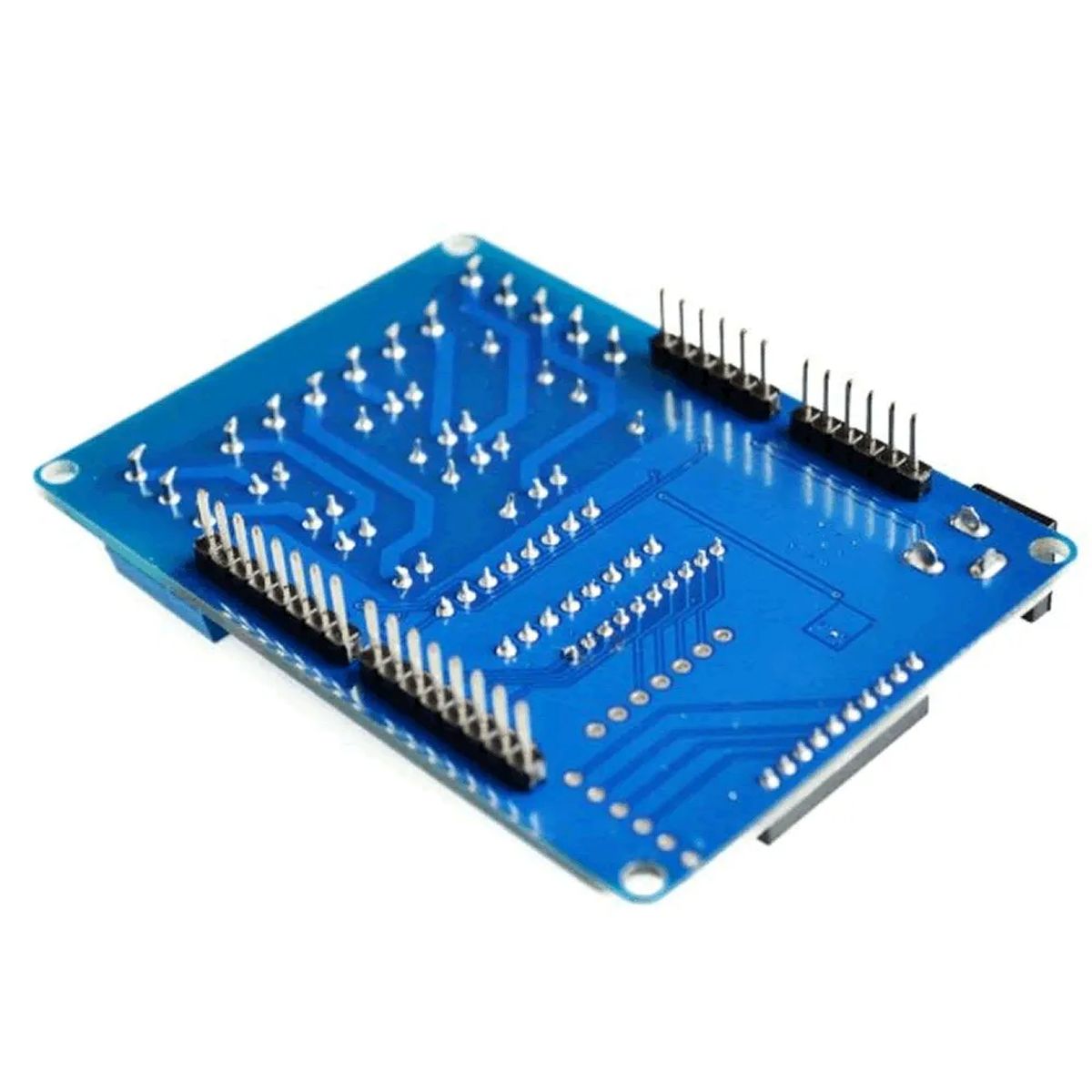

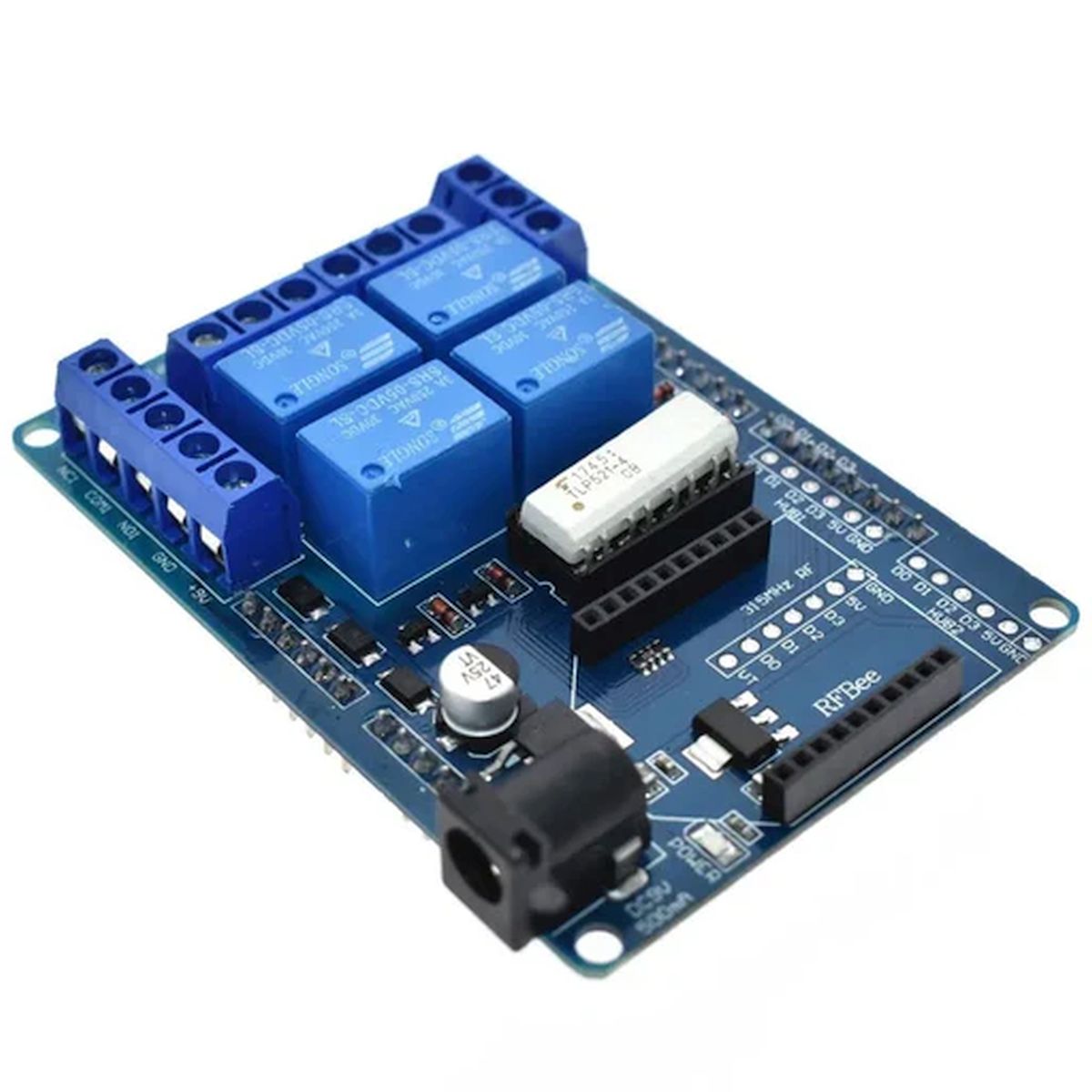

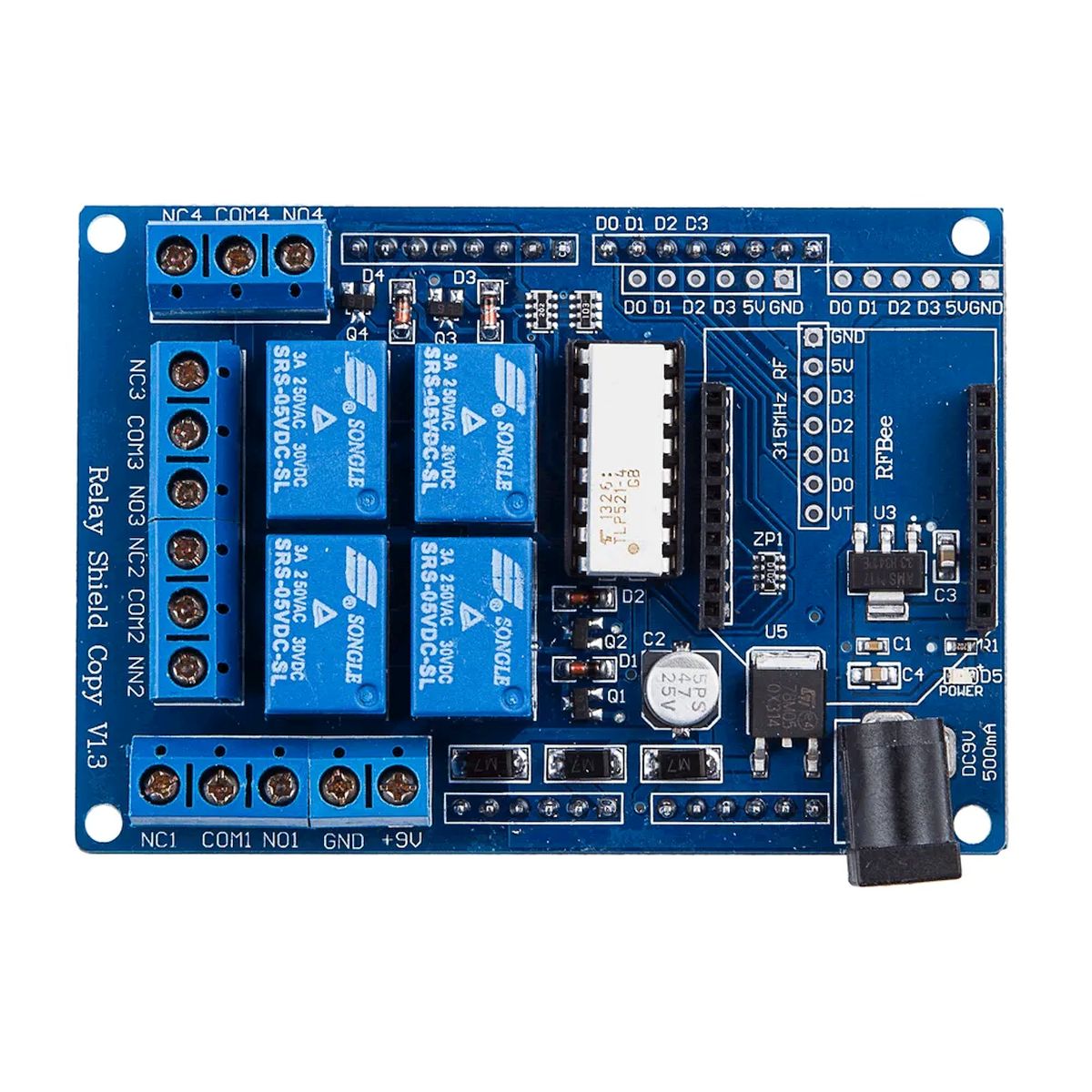

A 4 csatornás 5V Relay Shield V1.3 Arduinohoz XBee foglalattal olyan Arduino-kompatibilis bővítőkártya, amely négy különálló relékimenetet ad egy Uno vagy Mega fejlesztőpanel fölé. Akkor hasznos, amikor nem csak egy relét kell vezérelni, hanem több egymástól független ágat – például világítást, szivattyút, ventilátort, mágnesszelepet vagy kisebb DC terhelést – kell programból kapcsolni.
A panel nem egyszerű, kábellel bekötött 4 relés modul: shield formátumú, ezért közvetlenül az Arduino UNO/Mega hüvelysorára csatlakozik. Ez kevesebb laza jumpervezetéket jelent, de cserébe lefoglal digitális lábakat, és a beépítés előtt át kell nézni, hogy a projektben ezek a portok szabadok maradnak-e.
A döntő pont nem csak a relék száma. A 4 csatornás 5V Relay Shield V1.3 Arduinohoz XBee foglalattal külső 7-12 V tápot kér a relék és a rádiós foglalat oldalára, a relévezérléshez pedig a D2, D3, D4 és D5 digitális portokat használja. Az XBee/Bluetooth Bee/Wireless Programming Module foglalat a D0-D1 soros vonalat érinti, ezért programfeltöltésnél és soros kommunikációnál erre figyelni kell. Az UNO/Mega alaplap Vin / külső táp is megfelelő a tápellátáshoz!
Az első korlát a kontaktterhelés. A relé adatainál 240 VAC / 60 VDC maximális kapcsolási feszültség és 5 A maximális kapcsolási áram szerepel, de a tényleges terhelhetőség a kapcsolt eszköz jellegétől, az indítási áramtól, a vezetékektől, a dobozolástól és a villamos védelmi kialakítástól is függ. Hálózati feszültség kapcsolásánál ezt nem szabad próbapaneles logikával kezelni. A modullal hálózati feszültség kapcsolása nem tesztelt! (Az alaplap és a kapcsolódó részek is feszültség alá kerülhetnek!)
Hol van a helye egy Arduino rendszerben?
A 4 csatornás 5V Relay Shield V1.3 Arduinohoz XBee foglalattal vezérlő és teljesítményoldal közé kerül. Az Arduino adja a logikai jeleket, a shield reléi pedig külön áramköröket kapcsolnak a relé COM, NO és NC érintkezőin keresztül.
Tipikus felépítés:
- Arduino Uno vagy Mega jellegű vezérlőpanel
- ráültetett relé shield
- külön 7-12 V táp a shield reléoldalának
- kapcsolt külső terhelések a sorkapcsokon
- opcionális XBee, Bluetooth Bee vagy vezeték nélküli programozó modul a rádiós foglalatban
A panel akkor jó irány, ha a projekt Arduino környezetben készül, és a négy relékimenet mellett jól jön a Bee formátumú rádiós bővítés. Ha a vezérlő ESP32, Raspberry Pi, PLC vagy DIN-sínes ipari vezérlés, akkor nem ez a forma lesz a legkényelmesebb.
Azaz a 4 csatornás 5V Relay Shield V1.3 Arduinohoz XBee foglalattal egy Arduino-kompatibilis, négy mechanikus relés bővítőkártya külső táppal, optocsatolós leválasztással és Bee formátumú soros rádiós foglalattal.
Működés és beépítés

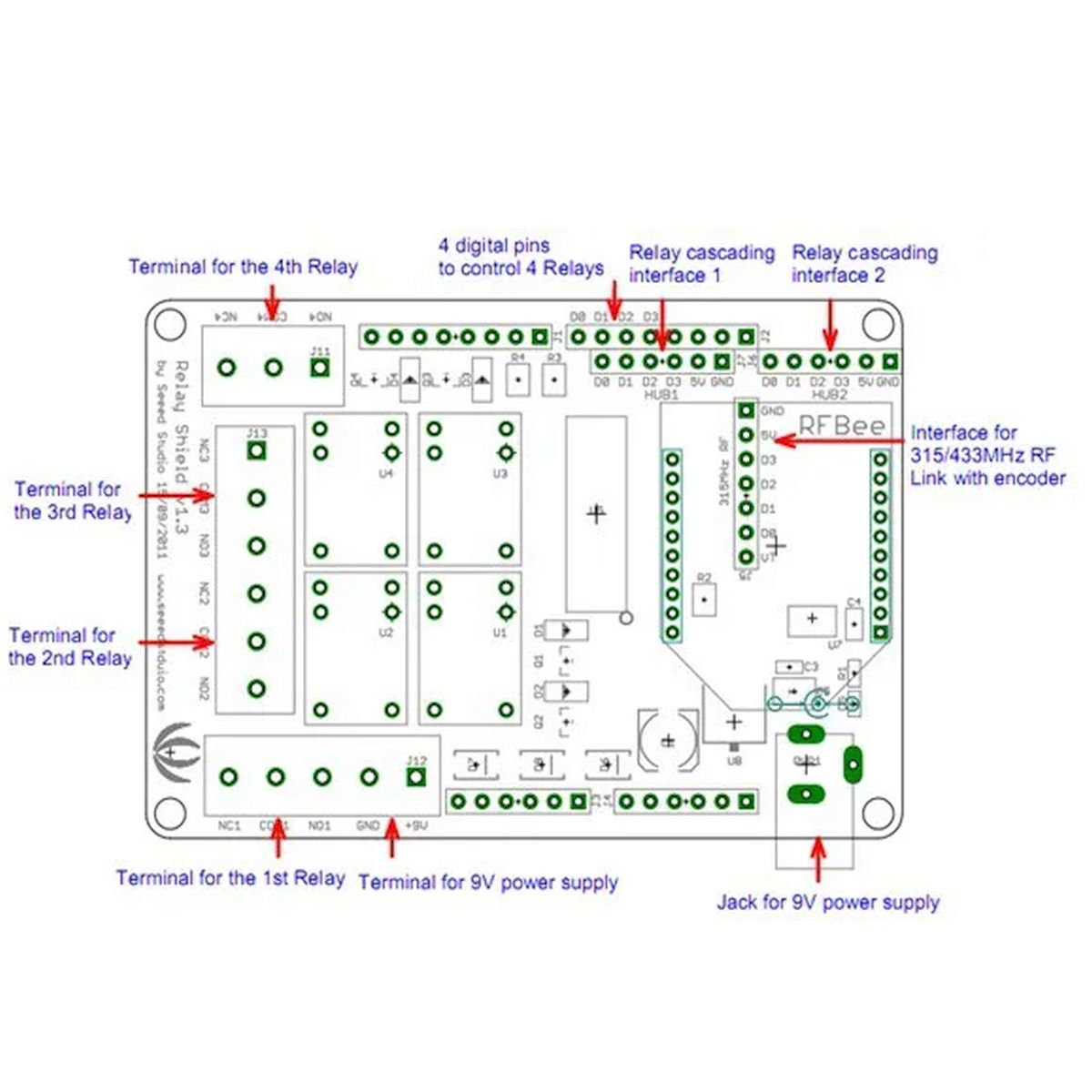

A relék vezérlése digitális Arduino kimenetekről történik. A D2, D3, D4 és D5 portok a négy reléhez tartoznak, a D0 és D1 port a vezeték nélküli modul soros kapcsolatát érinti. Ez a kiosztás egyszerű programozást ad, de a lábfoglalást már a kapcsolási rajz tervezésekor bele kell számolni.
A shield külső 7-12 V tápot igényel, legalább 200 mA terhelhetőséggel. Ez nem dísz: ha a relék behúzásakor a táp beesik, a panel bizonytalanul kapcsolhat, az Arduino újraindulhat, vagy a relék állapota nem lesz követhető.
A relék mechanikus érintkezőkkel kapcsolnak. A COM a közös érintkező, a NO alaphelyzetben nyitott, az NC alaphelyzetben zárt kivezetés. A terhelés feszültségét és áramát nem az Arduino oldal felől kell nézni, hanem a relé kontaktusán átfolyó áramkörből.
Felhasználási példák
- Arduino alapú világításvezérlés, ahol több világítási kör külön kapcsolása kell.
- Oktatási relés gyakorlat, ahol a tanuló látja a relé, a sorkapocs, a NO/NC érintkező és a vezérlőjel kapcsolatát.
- Kis teljesítményű szivattyú vagy ventilátor kapcsolása időzítés vagy szenzoradat alapján.
- Mágnesszelep vezérlése kísérleti öntözéshez vagy folyadékkezeléshez.
- Robotikai segédkimenetek kapcsolása, például lámpa, hangjelző vagy kisebb DC fogyasztó.
- XBee vagy Bluetooth Bee alapú vezeték nélküli relévezérlési próbarendszer.
- Prototípus, ahol a relék mellett fontos a gyors Arduino shield beépítés.
Kompatibilitás és beüzemelés
| Mire figyelj? | Mit okoz? |
|---|---|
| Van külön 7-12 V tápod? | A relék és a rádiós foglalat terhelése nem a fő vezérlőpanel 5V tápjáról lesz biztonságosan kiszolgálva. Az alappanel külső Vin-je is elláthatja a relépanelt. |
| Szabad a D2, D3, D4 és D5 port? | Ezek a relék vezérléséhez kellenek, más szenzor vagy modul ne használja ugyanazokat a lábakat. |
| Használod a D0-D1 soros portot? | XBee/Bluetooth Bee modulnál ütközhet a soros monitorral vagy programfeltöltéssel. |
| Arduino Uno/Mega jellegű tüskesorra építesz? | A shield forma akkor ad tiszta szerelést, ha a fizikai lábkiosztás illeszkedik. |
| Mekkora a kapcsolt terhelés indulóárama? | Motor, szivattyú, relétekercs és izzós terhelés induláskor nagyobb áramot vehet fel, mint az üzemi érték. |
| Hálózati feszültséget kapcsolsz? | Dobozolás, érintésvédelem, biztosíték, vezetéktávolság és szakember által ellenőrzött szerelés kell. |
Döntés előtt ellenőrizd
- A projektben marad-e szabadon a D2-D5 digitális port.
- Kell-e a D0-D1 soros vonal más célra.
- A 7-12 V külső táp rendelkezésre áll-e, és elbírja-e a reléket.
- A kapcsolt fogyasztó üzemi és indítási árama belefér-e a relé kontaktusába.
- A kapcsolt feszültség AC vagy DC, és milyen leválasztási, biztosítási, dobozolási igénye van.
- A shield magassága és sorkapocs-elhelyezése elfér-e a készülékházban.
- Kell-e rádiós Bee modul, vagy elég lenne egy egyszerű 4 relés modul.
- A pontos panelméret a konkrét készleten lévő változatnál: !!!
Használati korlátok és amikor más típust keress
- Ne ezt válaszd, ha ESP32, Raspberry Pi vagy PLC mellé keresel relépanelt, és nincs szükséged Arduino shield formára.
- Ne ezt válaszd, ha a D2-D5 portokat már más modul foglalja.
- Ne ezt válaszd, ha a soros D0-D1 port folyamatosan kell hibakereséshez vagy más kommunikációhoz.
- Ne ezt válaszd, ha nagy indítási áramú motort, fűtőbetétet vagy nagyobb hálózati terhelést kell tartósan kapcsolni.
- Ne ezt válaszd, ha teljesen zajtalan vagy kopásmentes kapcsolás kell, mert ez mechanikus relés panel.
- Ne ezt válaszd, ha DIN-sínes, ipari sorkapcsos, tanúsított villamos kapcsolómodul kell.
- Ne ezt válaszd, ha hálózati feszültséget kell kapcsolnod. Ekkor a DIN sínes relének a kisfeszültségű meghajtását biztosíthatja ez az eszköz.
- Ne ezt válaszd, ha csak egy relét vezérelnél, mert akkor egycsatornás modul egyszerűbb és kevesebb helyet foglal.
Műhelymegfigyelés
Relé shieldnél a leggyakoribb hiba nem a programban van, hanem a tápellátásban és a lábfoglalásban. A relék kattognak, a LED világít, de a rendszer mégis furcsán viselkedik, ha a külső táp gyenge, a közös GND nincs átgondolva, vagy a D0-D1 vonalon egyszerre rádiós modul és soros monitor dolgozik. Beépítés előtt érdemes csak egy relével kezdeni, majd egyesével rátenni a többi terhelést.
Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Terméktípus: | Arduino-kompatibilis relé shield |
| Relék száma: | 4 |
| Relé típusa: | Mechanikus relé, optocsatolós vezérlési oldallal |
| Külső tápfeszültség: | 7-12 V DC (vagy az UNO/Mega lapról) |
| Minimális tápáram: | >200 mA |
| Maximális kapcsolási feszültség: | 240 VAC / 60 VDC (a panel 35V feszültségre tesztelt!) |
| Maximális kapcsolási áram: | 5 A rezisztív / 1.5A induktív |
| Kontaktterhelési adat: | 1 A 250 VAC, 3 A 120 VAC / 24 VDC (relé adatlap) |
| Relévezérlő Arduino portok: | D2, D3, D4, D5 |
| Rádiós foglalat portjai: | D0, D1 soros vonal |
| Vezeték nélküli foglalat: | XBee / Bluetooth Bee / Wireless Programming Module |
| Kompatibilis vezérlők: | Arduino Uno, Arduino Mega jellegű shield kiosztás |
| Leválasztás: | Optocsatolós bemeneti oldal |
| Rögzítés: | Szerelőfuratok |
| Méret: | Bővített shield |
Dokumentáció
Csomag
- 1 × 4 csatornás 5V Relay Shield V1.3 Arduinohoz XBee foglalattal
