Mérleg súlymérő cella (500g)

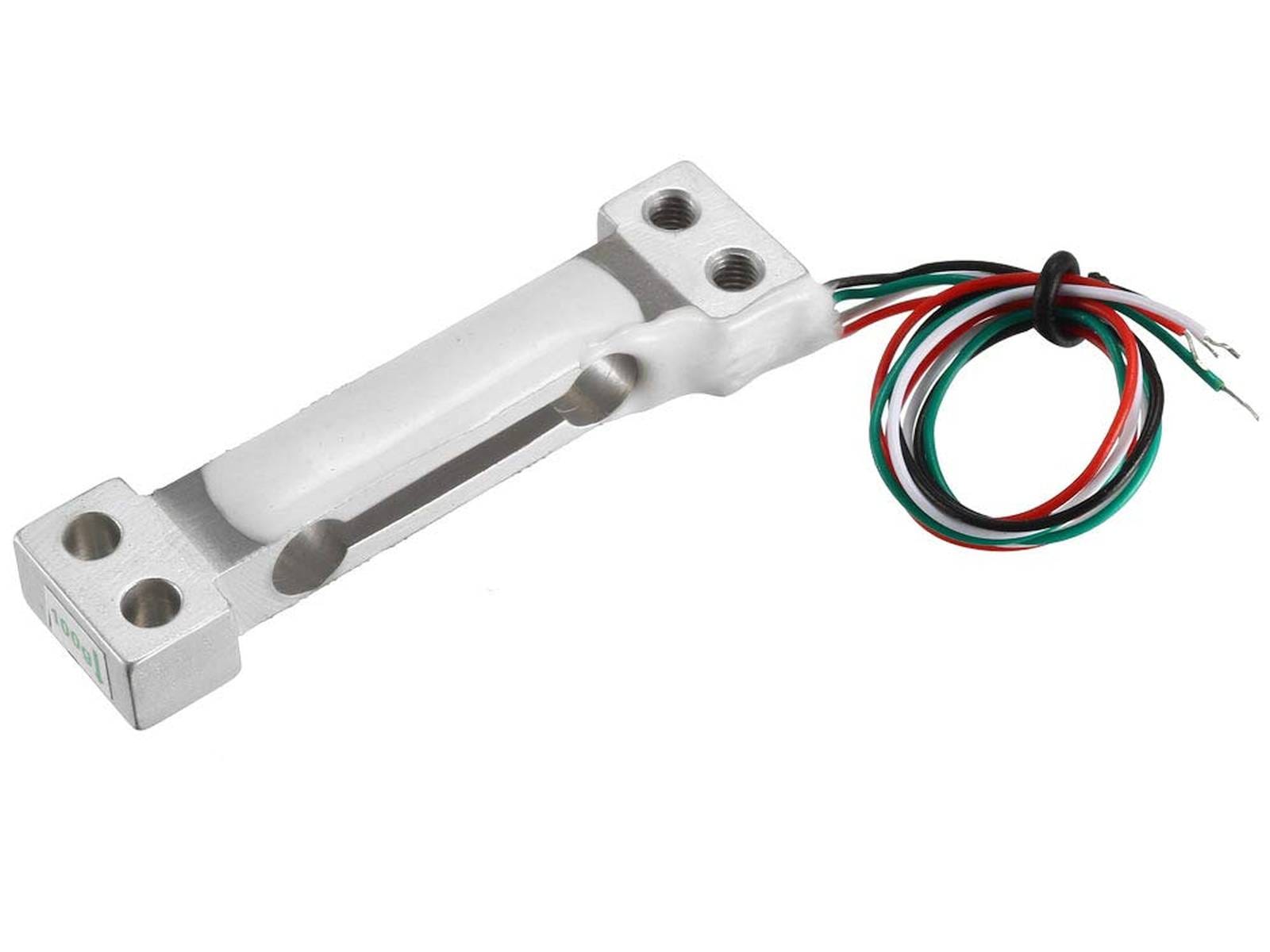

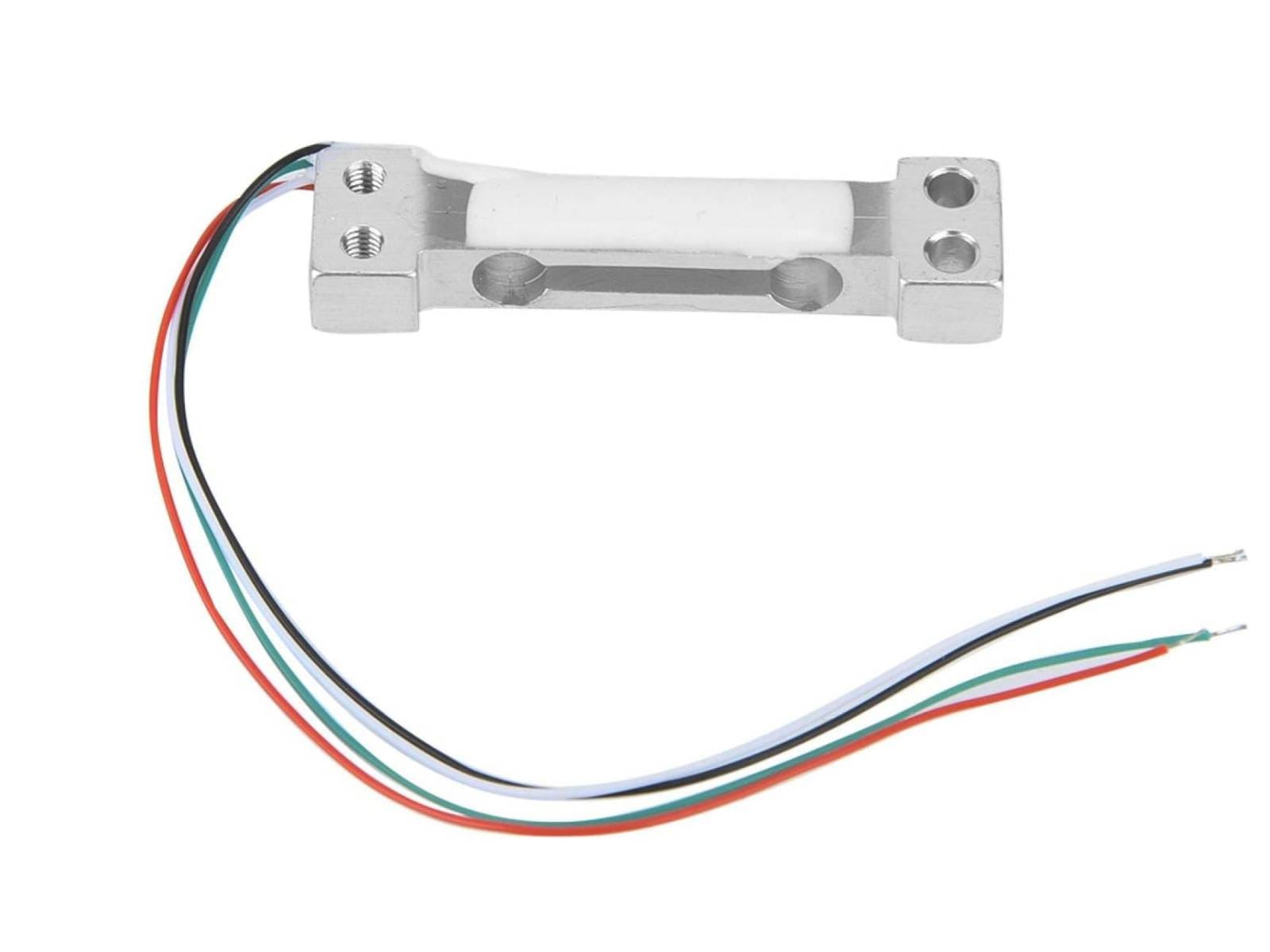

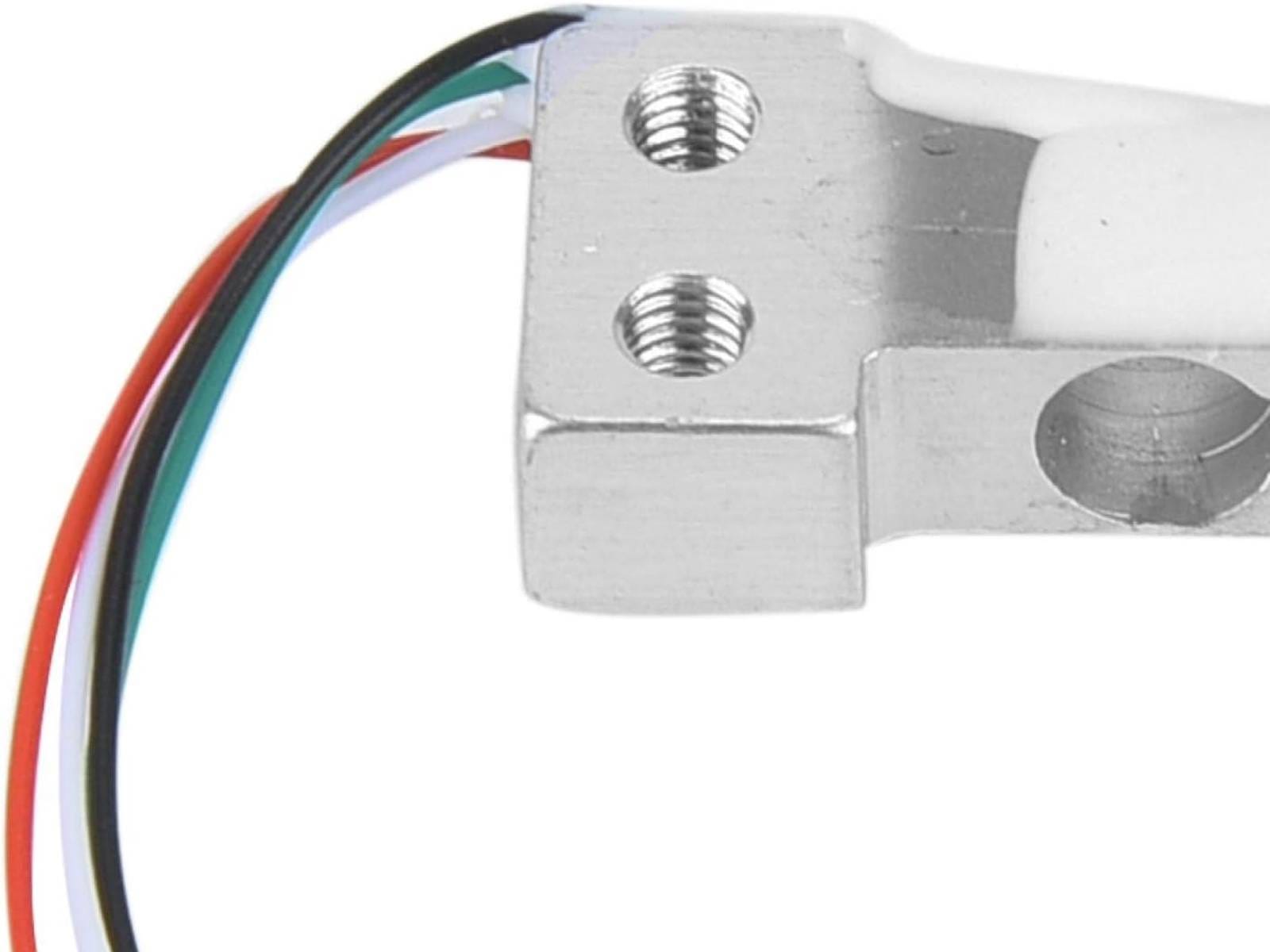

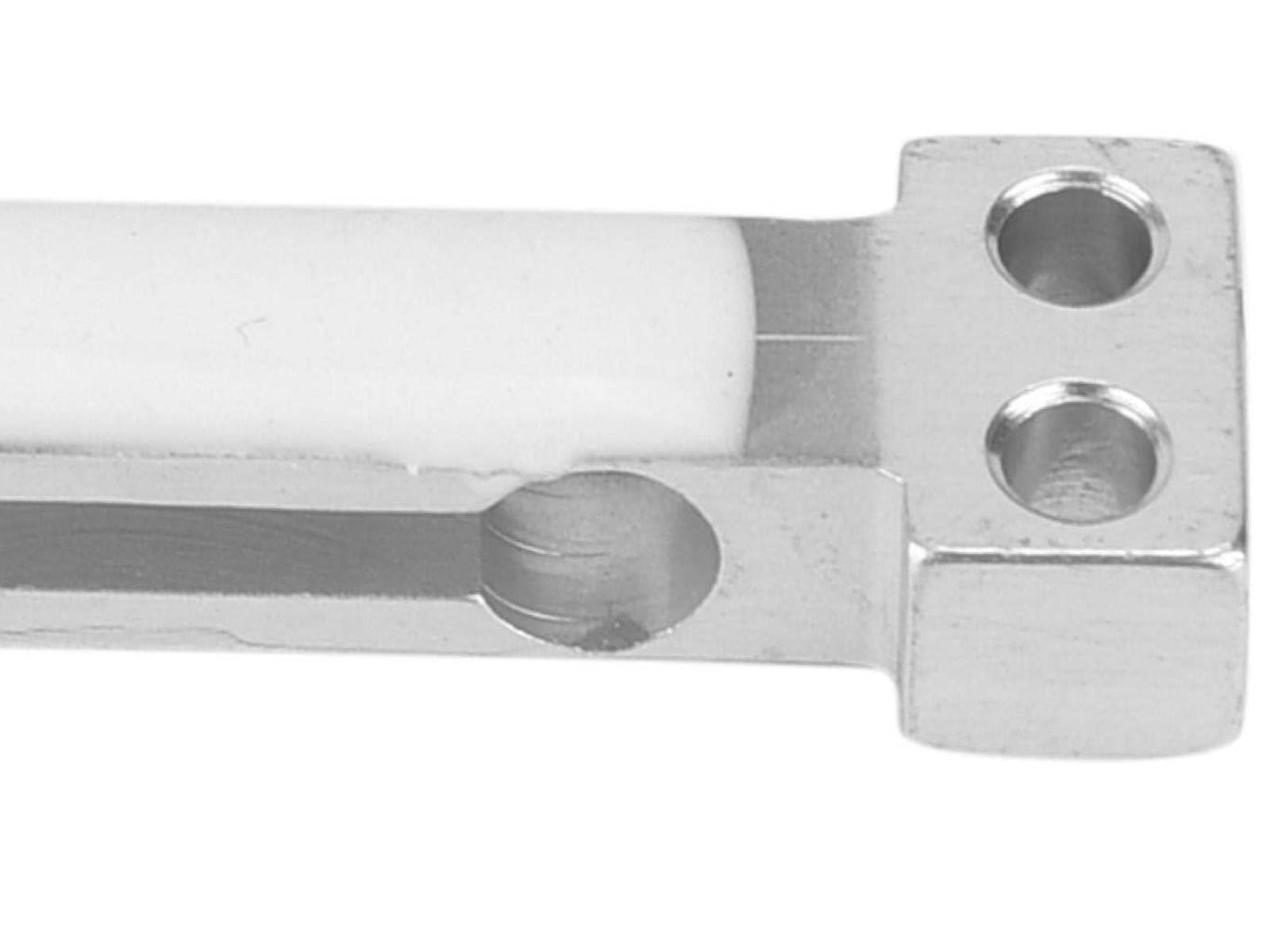

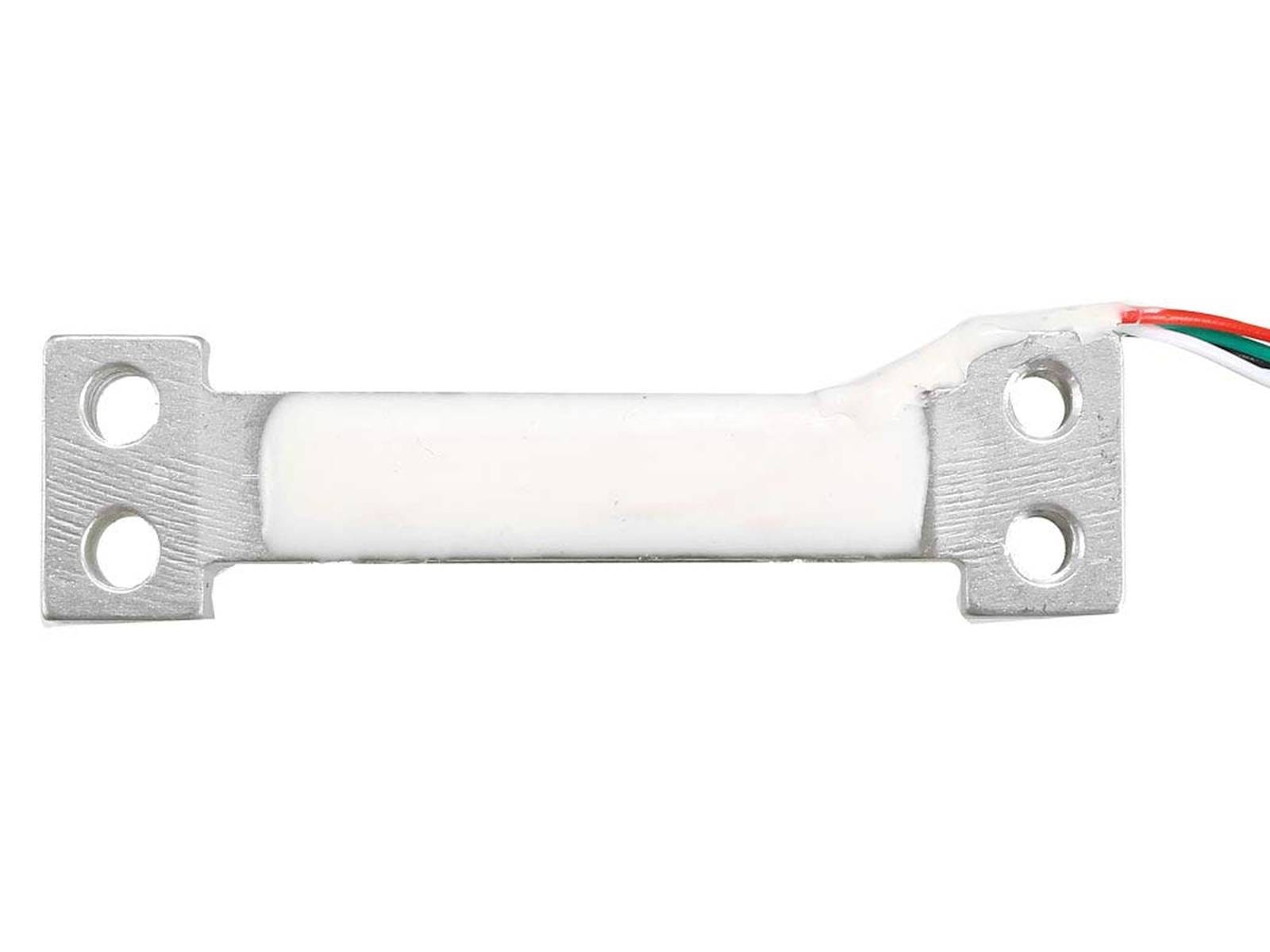

Egy alumíniumházas, négyszálas mérlegcella színes vezetékekkel, 100g–500g közötti tömeg mérésére, Arduino és mikrokontrolleres rendszerekhez.
Mérleg súlymérő cella (500g) - Image 2
Mérleg súlymérő cella (500g) - Image 3
Egy alumíniumházas, négyszálas mérlegcella színes vezetékekkel, 100g–500g közötti tömeg mérésére, Arduino és mikrokontrolleres rendszerekhez.
Egy alumíniumházas, négyszálas mérlegcella színes vezetékekkel, 100g–500g közötti tömeg mérésére, Arduino és mikrokontrolleres rendszerekhez.
Egy alumíniumházas, négyszálas mérlegcella színes vezetékekkel, 100g–500g közötti tömeg mérésére, Arduino és mikrokontrolleres rendszerekhez.
Egy alumíniumházas, négyszálas mérlegcella színes vezetékekkel, 100g–500g közötti tömeg mérésére, Arduino és mikrokontrolleres rendszerekhez.
Egy alumíniumházas, négyszálas mérlegcella színes vezetékekkel, 100g–500g közötti tömeg mérésére, Arduino és mikrokontrolleres rendszerekhez.
Egy alumíniumházas, négyszálas mérlegcella színes vezetékekkel, 100g–500g közötti tömeg mérésére, Arduino és mikrokontrolleres rendszerekhez.
Egy alumíniumházas, négyszálas mérlegcella színes vezetékekkel, 100g–500g közötti tömeg mérésére, Arduino és mikrokontrolleres rendszerekhez.
Egy alumíniumházas, négyszálas mérlegcella színes vezetékekkel, 100g–500g közötti tömeg mérésére, Arduino és mikrokontrolleres rendszerekhez.
Egy alumíniumházas, négyszálas mérlegcella színes vezetékekkel, 100g–500g közötti tömeg mérésére, Arduino és mikrokontrolleres rendszerekhez.

Mérleg súlymérő cella (500g)

3.650Ft (2.874Ft+ÁFA)

10 készleten

Cikkszám: T94338 Kategóriák: ,
Cikkszám: T94338

Leírás

A 500 g-os mérleg súlymérő cella egy kis méretű, mégis meglepően pontos terhelésérzékelő, amely kiváló választás tartályos, adagolós és mikromérleges rendszerekhez. A nagyobb mérési tartománya miatt ideális ott, ahol a 100 g-os kivitel már nem elegendő – ugyanakkor a pontos súlymeghatározás továbbra is kritikus. A robusztus alumínium ház, a Wheatstone-híd technológia és a mikrokontrolleres (pl. Arduino, ESP32, Raspberry Pi) kompatibilitás együtt garantálják a stabil és pontos mérést.

Ez a típus is egy teljes nyúlásmérős (strain gauge) Wheatstone-híd elven működő terhelésérzékelő. A terhelés hatására a belső nyúlásmérők feszültségváltozást generálnak, amit egy jelerősítő (pl. HX711 vagy NAU7802) konvertál digitális jellé. A kimeneti jelszint körülbelül 0,6–1 mV/V tartományban van, ezért analóg-digitális átalakító alkalmazása szükséges.
A 100 g-os kivitelhez képest nagyobb túlterhelhetőséget és stabilabb jelet kínál, emiatt ideális például mozgó tömegek (tartály, tolóadagoló stb.) mérésére is.

Tippek

  • Adagoló- és töltőrendszerek – akár granulátum, por vagy folyadék szabályozott kiadagolására
  • Tartálymérleg építése ipari prototípushoz, 3D nyomtató alapanyag-figyeléséhez
  • Kis robotkaros terhelésmérés a kar végén elhelyezett cellával
  • Pontos csomagolómérleg kis tárgyak tömegellenőrzéséhez
  • Gépészeti demonstrátor eszközök – például súly-visszacsatolt vezérléshez
  • DIY automatikus konyhai mérleg beépített kijelzővel és mikrokontrolleres vezérléssel

Miért is pont ez?

  • Stabil működés 500 g tartományig – kis hibaszint mellett
  • Megbízhatóan használható Arduino, ESP8266, ESP32, Raspberry Pi rendszerekkel
  • HX711 modullal tesztelve – digitális kimenet ±1 g pontossággal
  • Alumínium ötvözet szerkezet – korrózióálló, strapabíró kivitel

Jellemző alapadatok

  • Terhelhetőség (névleges): 500 g
  • Érzékenység: 0,6–1 mV/V
  • Mérési pontosság: ±0,03 % F.S.
  • Hőmérsékleti tartomány (működés): –20 °C … +60 °C
  • Hőkompenzált tartomány: –10 °C … +50 °C
  • Kimeneti ellenállás: 1000 Ω ±20 Ω
  • Bemeneti ellenállás: 1100 Ω ±20 Ω
  • Tápfeszültség (javasolt): 5 V DC
  • Max. tápfeszültség: 15 V DC
  • Túlterhelhetőség: max. 150 % F.S.
  • Alapanyag: alumínium ötvözet
  • Kivitel: egy ponton terhelhető (single-point)
  • Kimenet: analóg feszültség (Wheatstone-híd)
  • Kompatibilis jelerősítő modul: HX711, NAU7802

Csomag

  • 1x 100g terhelhetőségű mérőcella

További információk

Tömeg0,18 kg
Méretek7 × 4 × 1 cm
CikkszámT94338
Szenzor

Tömeg

Méret

500g


Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„Mérleg súlymérő cella (500g)” értékelése elsőként

Az e-mail címet nem tesszük közzé. A kötelező mezőket * karakterrel jelöltük

Kérdés: Mi az a „500 g kapacitású mérlegcella” és mikor érdemes használni?
Válasz: A 500 g kapacitású mérlegcella olyan terhelés‑/tömegérzékelő, amely akár 500 gramm tömeg mérésére van méretezve. Ideális olyan precíziós mérleg vagy tömegérzékelési alkalmazás esetén, ahol kis‑ vagy közepes nagyságrendű tömeg‑mérésekre van szükség: például töltési folyamatok, adagoló rendszerek, kis tartályok, híg anyagok mérlegei, vagy egycellás mérlegek.

Kérdés: Milyen műszaki jellemzőket kell figyelembe venni egy 500 g‑os mérlegcella kiválasztásakor?
Válasz: Fontos paraméterek: a kapacitás (500 g), az érzékenység (pl. mV/V kimenet), linearitás‑ és hiszterézis‑hibák mértéke, kúszási hiba, hőmérséklet‑kompenzációs tartomány, anyag‑ és konstrukció (pl. alumínium ötvözet), mechanikai rögzítés (pl. rögzítő furatok), csatlakozó rendszer (4 vezetékes Wheatstone‑híd: Exc+, Exc‑, Sig+, Sig‑) – mint például a „Mini Load Cell – 500 g Straight Bar” modellnél.

Kérdés: Hogyan integrálható egy 500 g‑os mérlegcella egy mérleg‑ vagy automatizálási rendszerbe?
Válasz: A mérlegcella kimeneti jele (pl. Wheatstone‑híd nyújtás‑erő mérés) általában nagyon kis jelszintű. Ezért szükséges egy jelet erősítő/analog‑to‑digital konverter (ADC) modul – például az HX711 –, majd mikrovezérlő‑ vagy PLC‑oldali feldolgozás. Fontos továbbá a kalibrálás és az egyenletes mechanikai rögzítés, hogy a 500 g‑os érzékelő stabil és megbízható eredményt adjon.

Kérdés: Milyen alkalmazásokhoz különösen jól használható egy 500 g kapacitású mérlegcella?
Válasz: Olyan felhasználási területekhez, ahol közepes tömeg‑mérésekre van szükség kompakt méretben: pl. kis adagolórendszerek, laboratóriumi készülékek, elektronikusan vezérelt mérlegek, ékszer‑ vagy mintamérleg alkalmazások, automatizálási rendszerek (pl. töltő‑ vagy csomagoló‑gépek), illetve hordozható mérlegkonstrukciók.

Kérdés: Mit jelent az, hogy „mini load cell – 500 g, straight bar típus”?

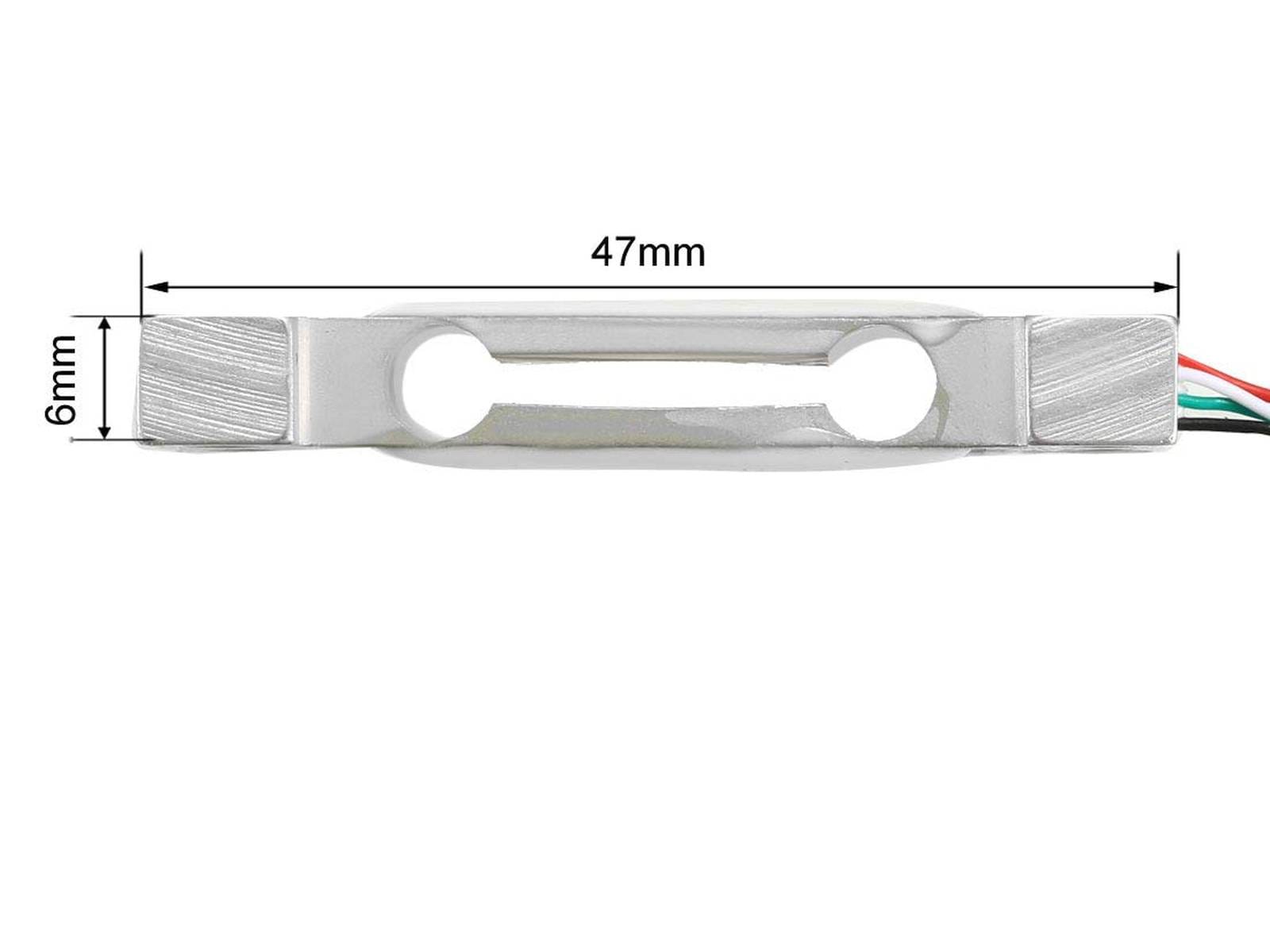

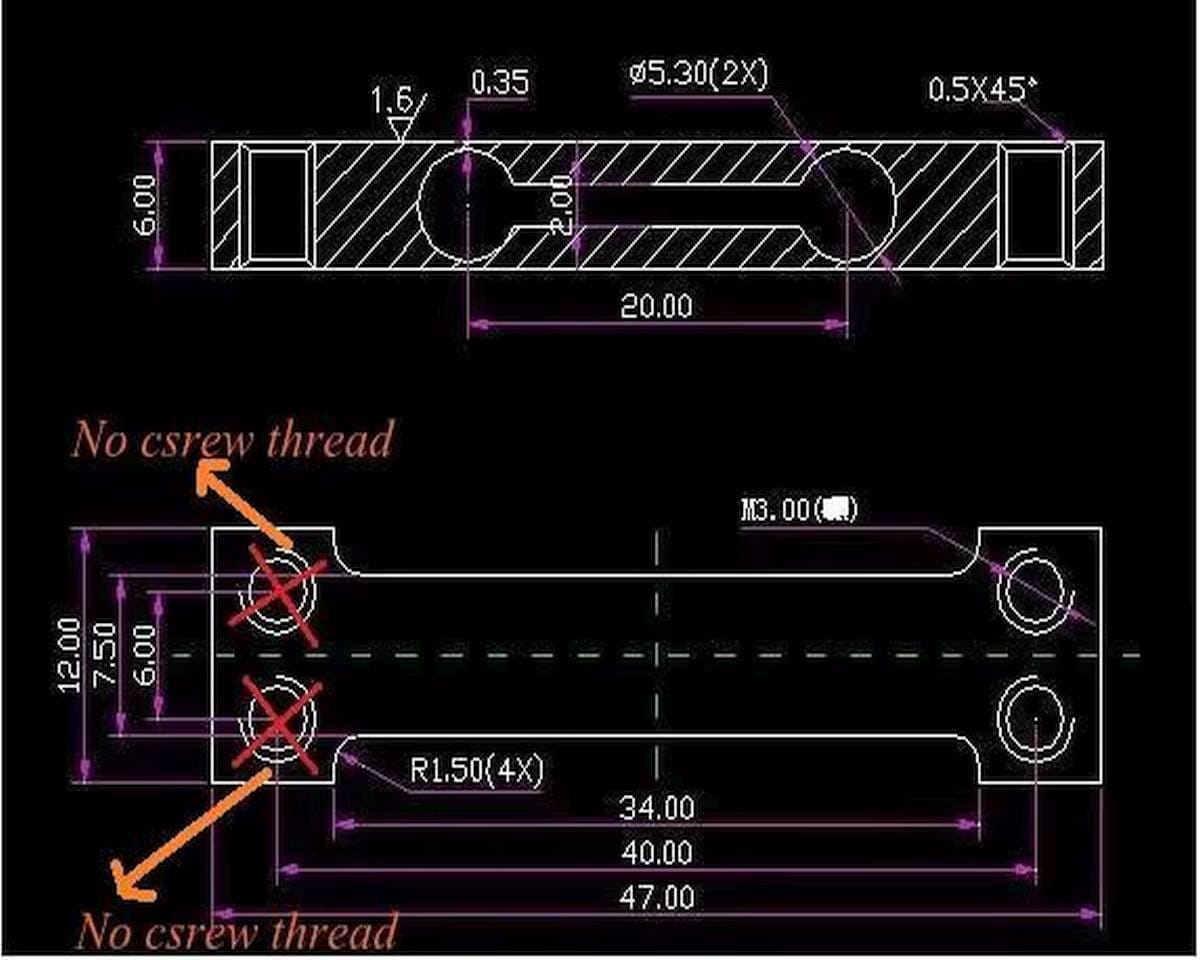

Válasz: Ez a kifejezés egy olyan mérlegcella‑konstrukcióra utal, ahol az érzékelő test egy egyenes (“straight”) rúdszerű formában van kialakítva, és a kapacitása 500 g. Az alumínium‑ötvözetből készült mini ​​load cell általában kis méretű (pl. 47×12×6 mm) és 1 mV/V körüli kimenettel rendelkezik, a gyártói dokumentáció szerint.

Kérdés: Milyen mechanikai és kalibrációs szempontokat kell figyelembe venni a 500 g‑os mérlegcella használatánál?
Válasz: Fontos a rögzítés síkja és az érzékelő határozott irányú terhelése (pl. ne oldalirányból hajlítás érje). Kerülni kell a túlterhelést (például >500 g), és javasolt kalibráló súlyokat alkalmazni a nulla‑ és span‑beállításhoz. Az IS0 9001‑es standardok szerint a hőmérséklet‑hatás, kúszás és hiszterézis is dokumentálandó.
