Leírás

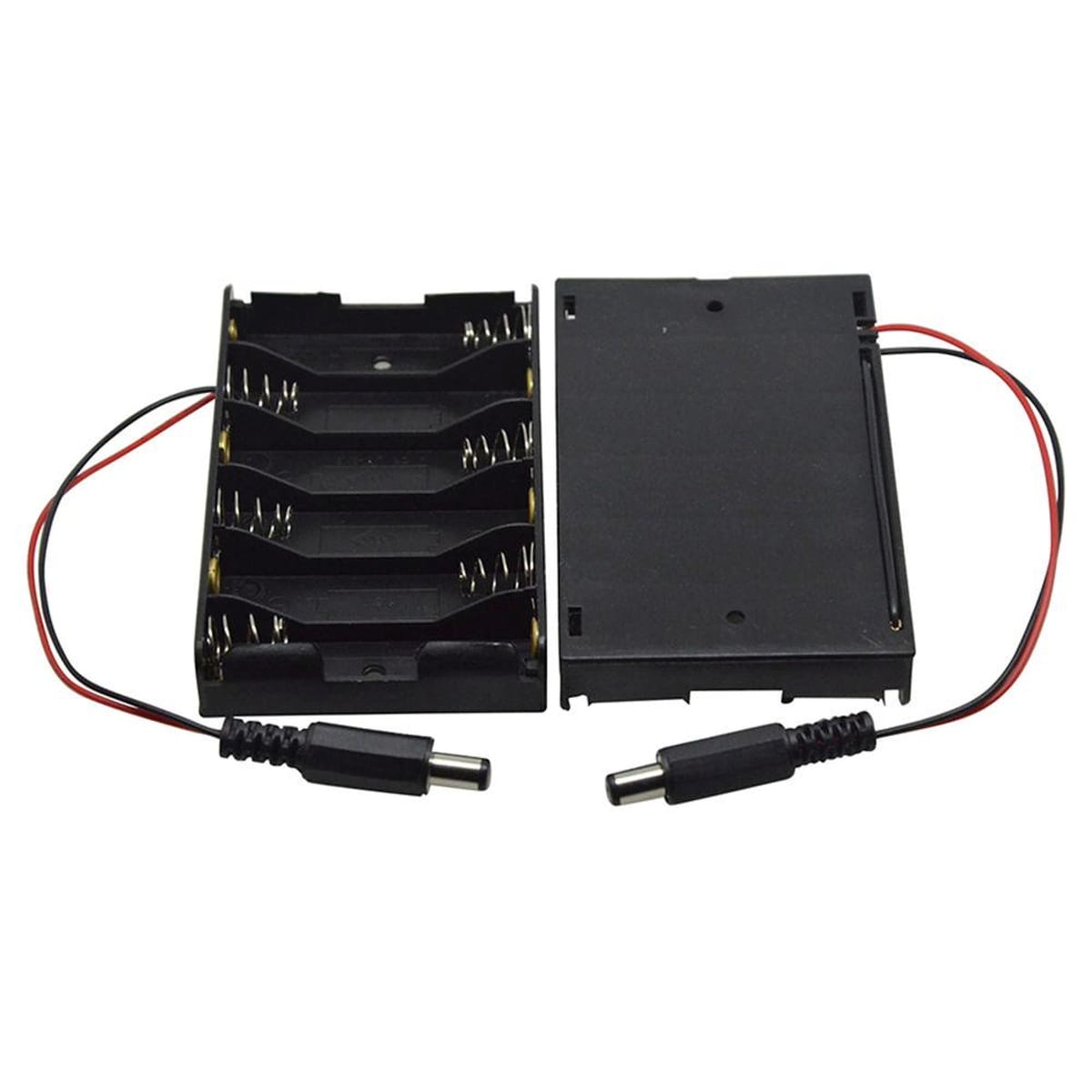

A 6x AA elem/akkutartó (Arduino tápdugóval) 6 darab AA méretű elem vagy akku soros fogadására való lapos elemtartó, 5,5 / 2,1 mm-es DC tápdugóval. Alkáli elemekkel névlegesen 9 V, NiMH vagy NiCd akkukkal névlegesen 7,2 V körüli tápfeszültséget ad, ezért jól illeszkedik sok klasszikus Arduino és robotikai vezérlő külső tápbemenetéhez.
Amit elsőként érdemes tudni róla
Van egy Arduino vagy robotikai projekted, amit nem USB-ről, hanem mozgás közben, terepen vagy bemutatón szeretnél járatni. Ilyenkor a tápellátás nem csak annyi, hogy “adjunk neki valahonnan áramot”. A feszültség, a csatlakozó, az elem típusa és a motorok indulóárama mind beleszól abba, hogy a rendszer stabilan fut-e.
A 6x AA elem/akkutartó (Arduino tápdugóval) erre az egyszerű, de gyakori feladatra készült: 6 darab AA cellából ad külső tápot, a végén olyan DC dugóval, amely sok Arduino jellegű lapon közvetlenül használható.
Egy mondatban: a 6x AA elem/akkutartó (Arduino tápdugóval) egy lapos, rögzíthető, 6 cellás elemtartó, amellyel hordozható Arduino, robotikai vagy oktatási projektet lehet táplálni.
Így működik a gyakorlatban

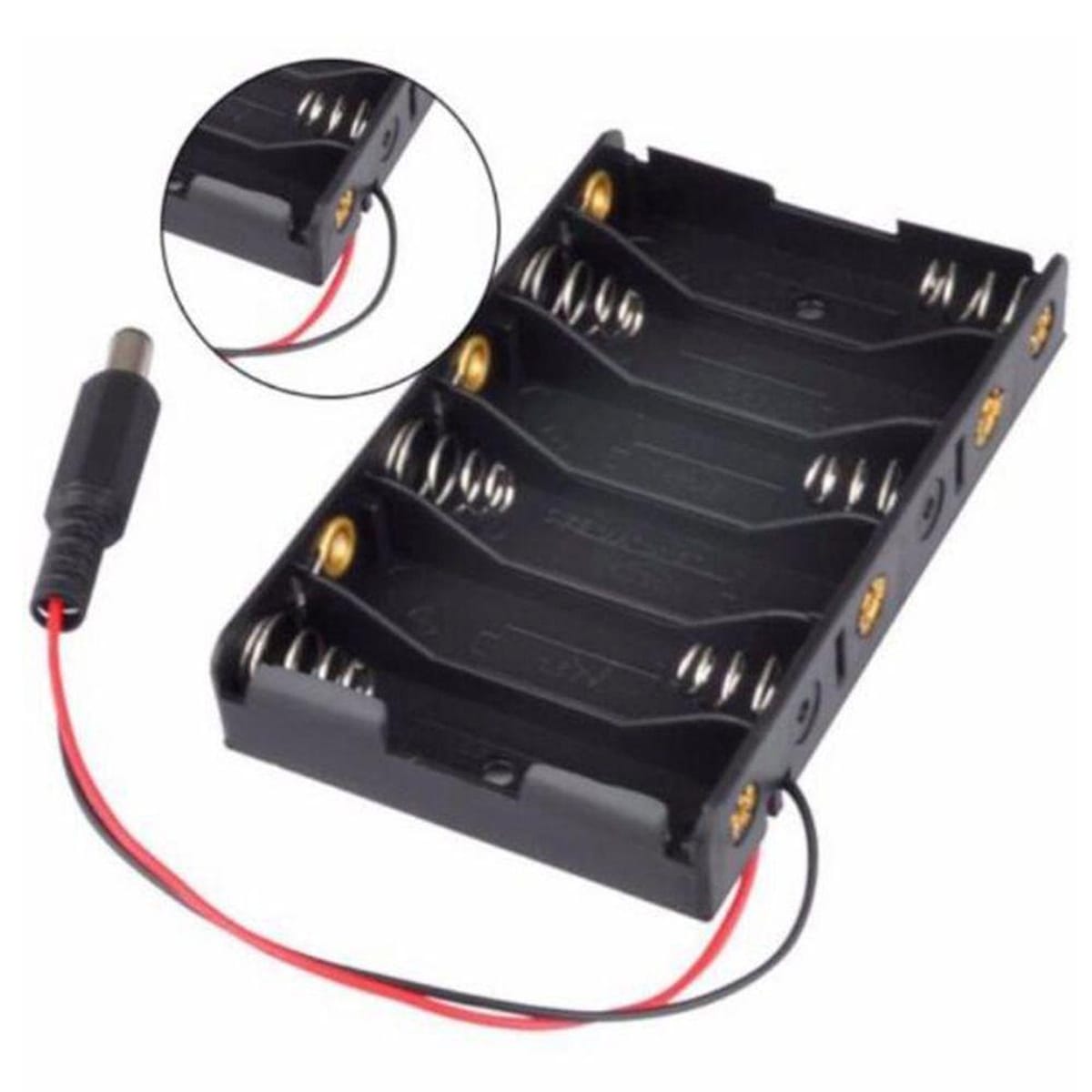

A tartóban a 6 darab AA cella sorba kapcsolva dolgozik. Ez azt jelenti, hogy a feszültség összeadódik.
Alkáli elemekkel 6 × 1,5 V, vagyis névlegesen 9 V áll rendelkezésre. NiMH vagy NiCd akkukkal 6 × 1,2 V, vagyis névlegesen 7,2 V várható. Ez a különbség nem apróság: egyes vezérlőknek, motorvezérlőknek vagy feszültségszabályzóknak számít, hogy a bemeneten 7,2 V vagy 9 V jelenik meg.

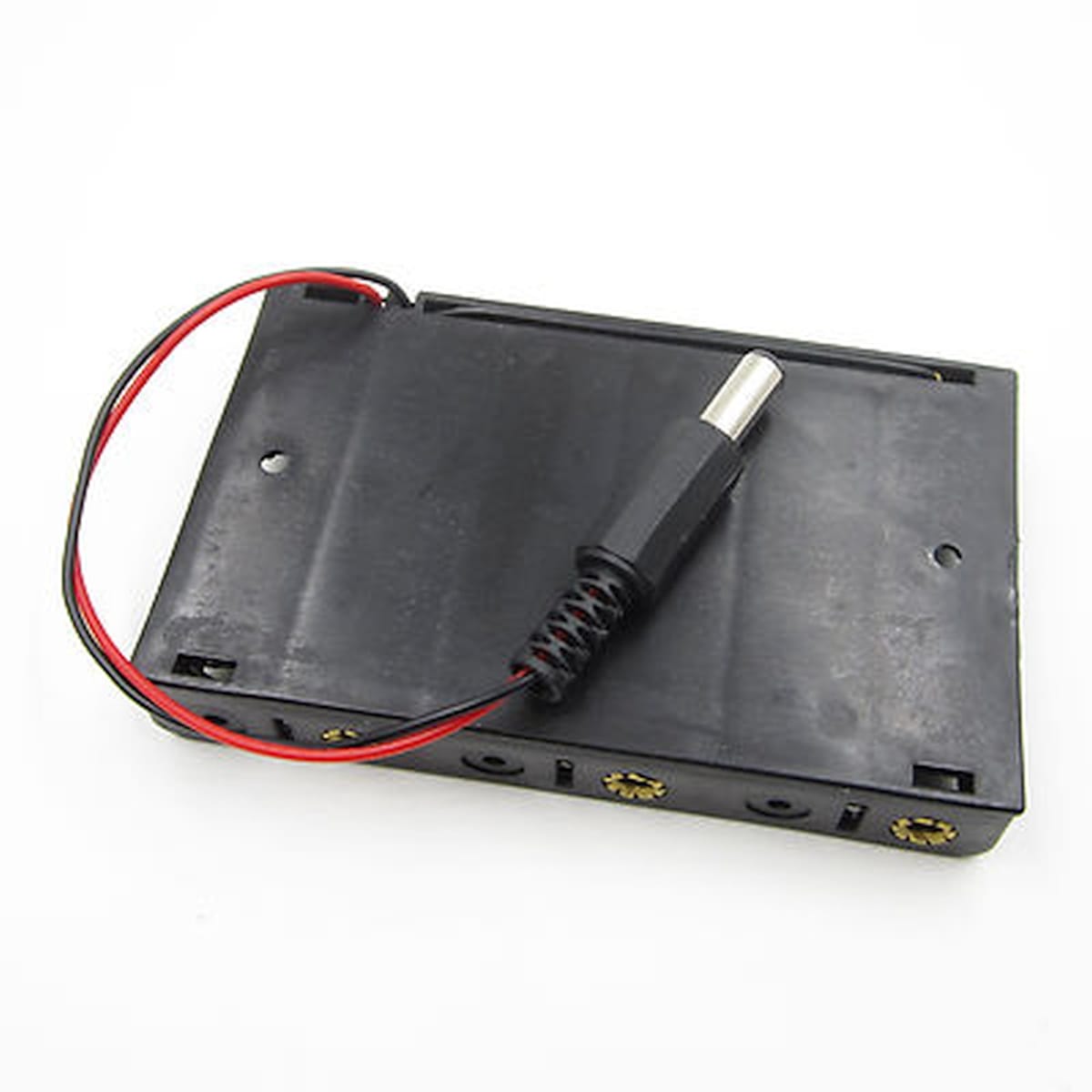

A kimenet 5,5 / 2,1 mm-es DC tápdugó, amely sok klasszikus Arduino tápaljzathoz illeszkedik. Ettől még összeépítés előtt ellenőrizni kell a célpanel tápbemeneti tartományát és a csatlakozó polaritását.

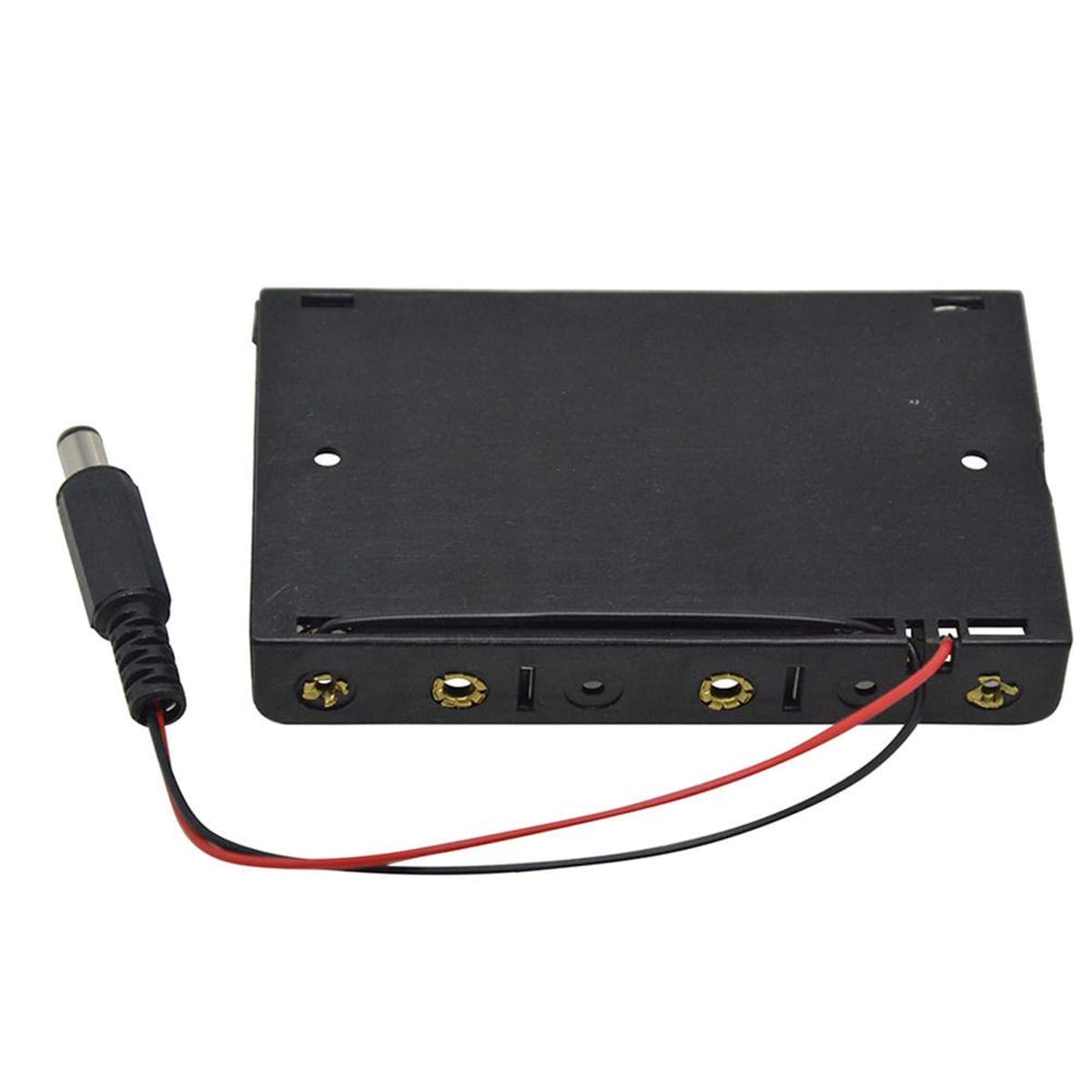

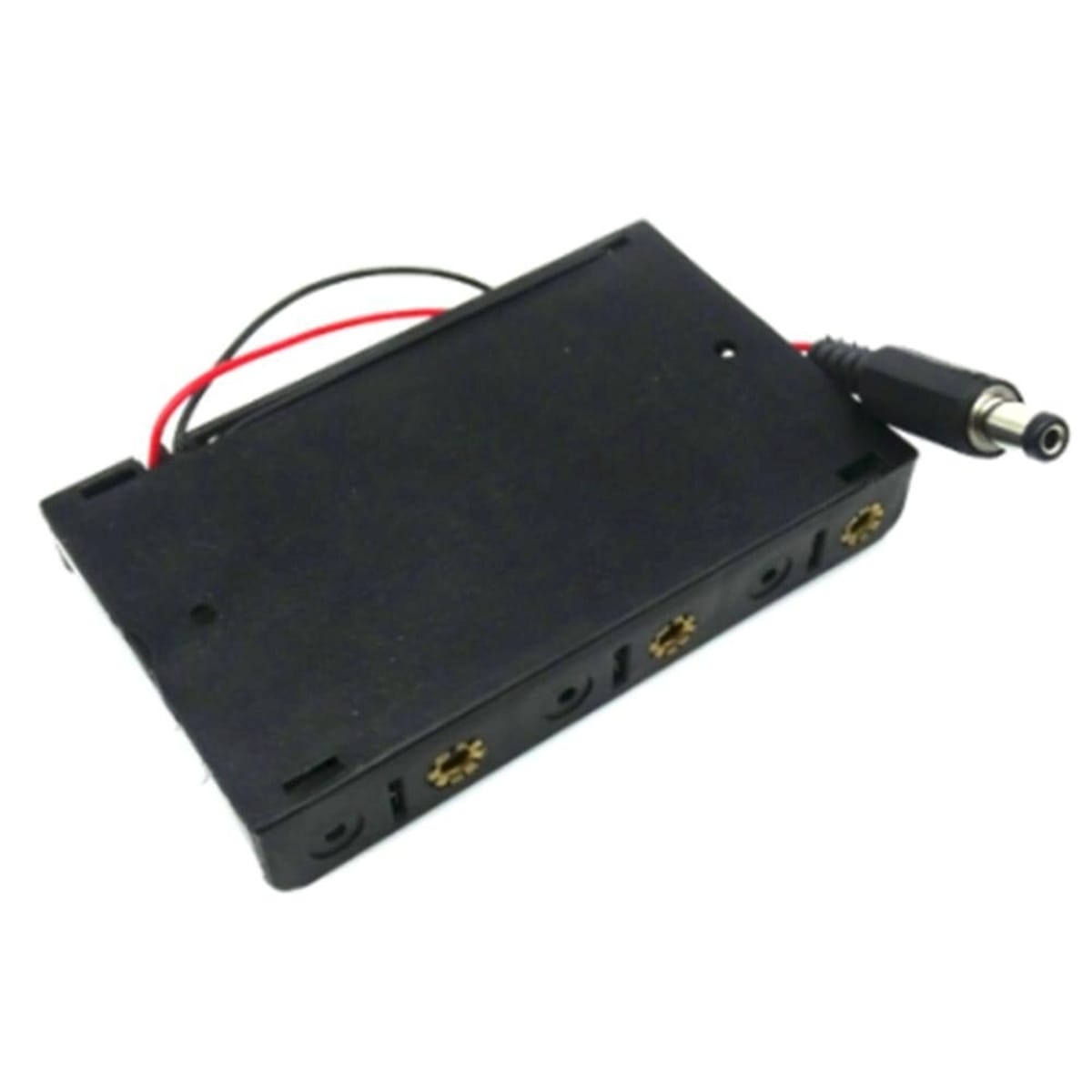

A lapos kivitel miatt a 6x AA elem/akkutartó (Arduino tápdugóval) robotvázra, szerelőlapra vagy oktatási bemutató panelre is feltehető. A rögzítés történhet öntapadós módon vagy csavarral, a projekt mechanikai kialakításától függően.
Tipikus helyzetek, ahol beválik
A 6x AA elem/akkutartó (Arduino tápdugóval) akkor hasznos, ha a projektnek egyszerű, cserélhető cellás tápellátás kell, és nem akarsz külön DC dugót szerelni.
Gyakori felhasználások:
- Arduino UNO vagy Mega jellegű lap külső tápellátása oktatási feladathoz.
- Kisebb robotautó vezérlőelektronikájának és kiegészítőinek táplálása.
- Mobil szenzoros mérés, ahol a panelt nem lehet USB kábelen hagyni.
- Tantermi vagy tanfolyami bemutató, ahol gyors cellacsere kell forrasztás nélkül.
- Próbapaneles fejlesztés, amikor a végleges tápegység még nincs eldöntve.
- Motorvezérlős kísérlet, ha a motoráram nem lépi túl a cellák és a vezetékek valós terhelhetőségét.
- Olyan Arduino kompatibilis projekt, ahol a 5,5 / 2,1 mm-es DC bemenet kényelmesebb, mint a VIN és GND külön bekötése.
Mire kell figyelni beüzemeléskor?
A legelső ellenőrzés a cellatípus: Alkáli elemmel 9 V körüli, NiMH akkuval 7,2 V körüli névleges feszültséget kapsz. Ez mindkettő lehet jó, de nem ugyanaz a munkapontjuk.
A második ellenőrzés a célpanel: A klasszikus Arduino tápbemenet sok esetben 7-12 V körüli külső táppal érzi jól magát, de klónoknál, pajzsoknál és motorvezérlős összeépítésnél ezt mindig az adott panel adatlapja dönti el.
A harmadik ellenőrzés az áramigény: A 3 A max. terhelhetőség akkufüggő adat. Gyenge alkáli elemmel, elhasznált cellával vagy nagy indulóáramú motorral a feszültség beeshet. Ilyenkor a vezérlő újraindulhat, a motor rángathat, a szenzor pedig hibás értéket adhat.
Ezt nézd meg, mielőtt döntesz
Választás előtt ezeket érdemes végigvenni:
- A projekted 7,2 V vagy 9 V bemeneti feszültséggel működik biztonságosan?
- A célpanelen tényleg 5,5 / 2,1 mm-es DC tápaljzat van?
- Ismert a tápdugó polaritása, és egyezik a vezérlőlap elvárásával?
- A motorok, szervók vagy LED-ek indulóárama belefér a cellák valós terhelhetőségébe?
- Elég a 15 cm kábelhossz, vagy hosszabbítást, más elhelyezést kell tervezni?
- Van hely a 92 × 53 × 17 mm méretű lapos tartónak a robotvázon vagy dobozban?
- Fontos-e kapcsoló vagy fedél? Ennél a változatnál ezek megléte nem igazolt.
Amikor nem ez lesz a jó megoldás
- Ne ezt válaszd, ha stabil 5 V kimenetre van szükséged közvetlenül 5 V-os modulokhoz. Ehhez külön feszültségszabályzó vagy más tápegység kell.
- Ne ezt válaszd, ha nagyáramú motorokat, több szervót vagy erős LED terhelést akarsz hosszabb ideig hajtani. Ilyenkor a cellák belső ellenállása és merülése hamar gondot okozhat.
- Ne ezt válaszd, ha a projektnek töltésvezérlés, akkuvédelem vagy beépített újratöltés kell. Ez az alkatrész elemtartó, nem töltőelektronika.
- Ne ezt válaszd, ha zárt, rázkódó, kültéri vagy nedves környezetbe kell tápforrás. Ilyen helyre mechanikailag és környezetállóságban is más kialakítás kell.
- Ne ezt válaszd, ha a célpanel nem viseli el a 7,2-9 V körüli bemeneti feszültséget.
Műhelymegfigyelés
Robotoknál a tápellátási hiba gyakran nem ott látszik, ahol keletkezik. A motor indul, a feszültség pillanatra beesik, az Arduino újraindul, a kezdő pedig a programban keresi a hibát. A 6x AA elem/akkutartó (Arduino tápdugóval) jó kiindulás egyszerű mobil projektekhez, de motoros rendszernél mindig mérj feszültséget terhelés alatt is.
Műszaki jellemzők
| Terméktípus: | AA elem/akkutartó DC tápdugóval |
| Cellák száma: | 6 db |
| Cellaméret: | AA |
| Használható cellatípus: | 1,5 V AA elem vagy 1,2 V NiMH / NiCd AA akku |
| Névleges feszültség elemmel: | 9 V |
| Névleges feszültség akkuval: | 7,2 V |
| Kimeneti csatlakozó: | 5,5 / 2,1 mm DC tápdugó |
| Max. terhelhetőség: | 3 A, akkufüggő |
| Kábelhossz: | 15 cm |
| Rögzítés: | öntapadós vagy csavaros |
| Anyag: | polipropilén |
| Szín: | fekete |
| Méret: | 92 × 53 × 17 mm |
Csomag
- 1 db 6x AA elem/akkutartó (Arduino tápdugóval
