Tanítható rádiófrekvenciás 1 csatornás relés vevőmodul (230V/30A, 433 MHz)

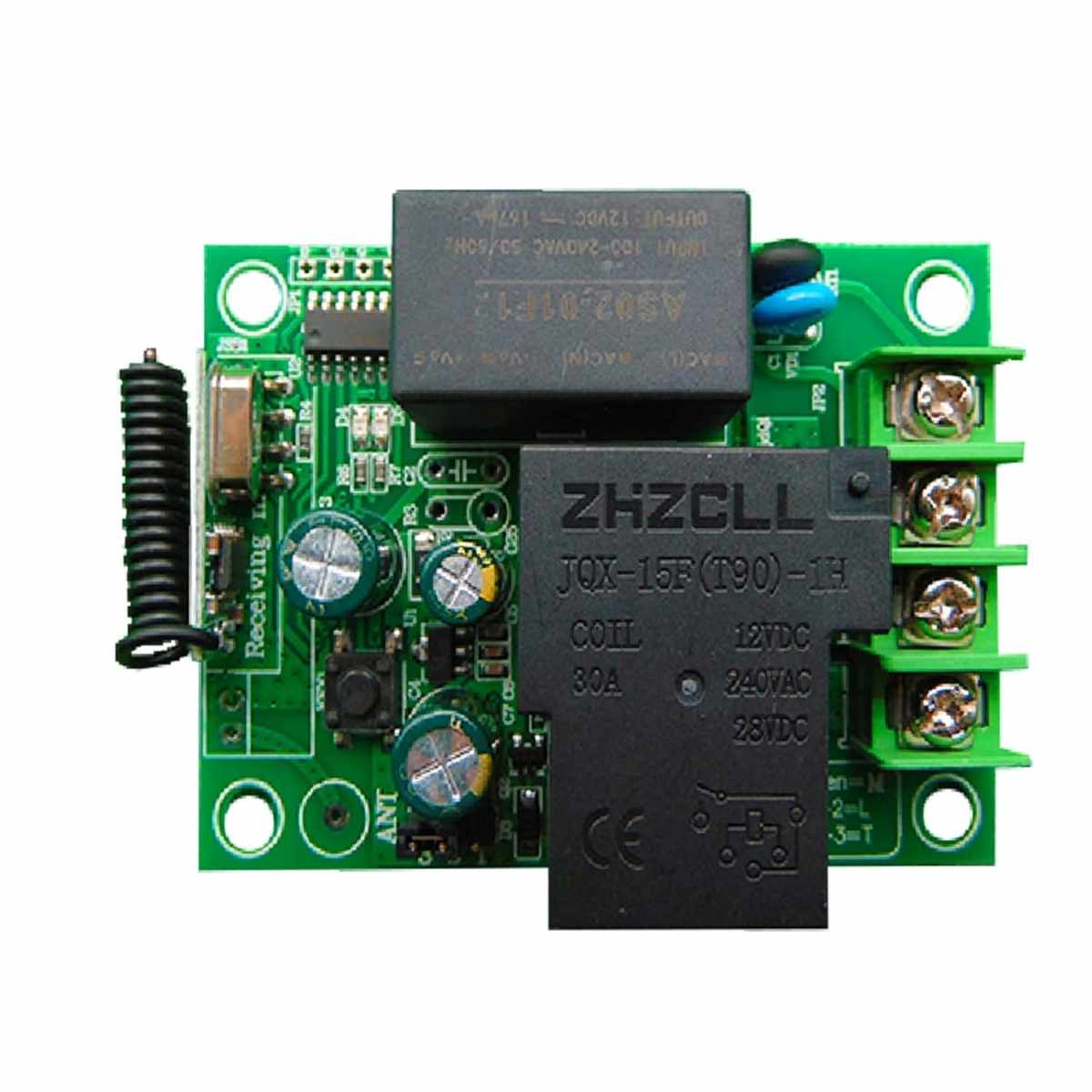

Leírás

A 433 MHz-es rádiófrekvenciás relés vevőmodul olyan vezeték nélküli vezérlőegység, amely külső távirányító jele alapján elektromos áramkörök kapcsolását végzi beépített relé segítségével.
Az eszköz önálló működésű, nem igényel mikrokontrollert vagy számítógépes programozást. A vevőmodul tipikusan ott alkalmazható, ahol hálózati feszültségű fogyasztók egyszerű rádiós vezérlése szükséges, például világítás, motor vagy egyéb kapcsolt terhelés esetén. A konfiguráció teljes egészében a készüléken történik, tanító gomb és fizikai átkötések segítségével.

Működési elv

A vevőmodul 433 MHz-es rádiófrekvenciás jeleket fogad, és a betanított távirányító kódjának felismerésekor vezérli a belső relét. A relé egy galvanikusan leválasztott kapcsolóelem, amely a csatlakoztatott áramkört nyitja vagy zárja.

A kódazonosítás tanítási elven működik. A vevő a távirányító jelét eltárolja a belső memóriában, és ezt követően kizárólag az ismert kódokra reagál. A memória legfeljebb 16 különböző kód tárolására alkalmas. Túllépés esetén a legrégebben betanított kód automatikusan törlésre kerül. A működési mód nem szoftveresen, hanem fizikai rövidzárakkal állítható be. Ez egyszerű, stabil megoldást jelent, ugyanakkor nem alkalmas dinamikus üzemmódváltásra működés közben.

A betanításhoz 433 MHz-es távirányító (fix kódos) javasolt.
Az eszköz 16 távirányító jelét képes megtanulni.

Felhasználási lehetőségek

A vevőmodul tipikus alkalmazásai:

• világítás rádiós be és kikapcsolása lakó vagy műhely környezetben
• kapunyitó vagy zár vezérlés impulzus vagy önzáró módban
• ventilátor vagy elszívó vezérlése
• motor indítása és leállítása egyszerű iránylogikával
• konnektor vagy hálózati fogyasztó távoli kapcsolása
• oktatási célú relés vezérlési kísérletek

A termék belépő szintű alkalmazásokhoz és félipari környezetben egyaránt használható, amennyiben a relé terhelhetősége megfelel a feladatnak.

A vezérlőegység tanítható távirányítókkal működik, és kompatibilis a 433 MHz-es fix kódos és tanulókódos rendszerekkel. A működés nem igényel Arduino, ESP8266, ESP32 vagy Raspberry Pi használatát, ugyanakkor ezekkel a rendszerekkel együtt alkalmazható, ha külső vezérlési logika szükséges.

A hálózatra kapcsolt eszköz életvédelme a felhasználó felelősége!
Nyitott tokozattal üzemeltetni TILOS!

Az eszköz beüzemelése és beépítése során az életvédelmi megközelítésekre fokozottan figyelni szükséges.
Kültérre, nedves területre beépíteni TILOS.

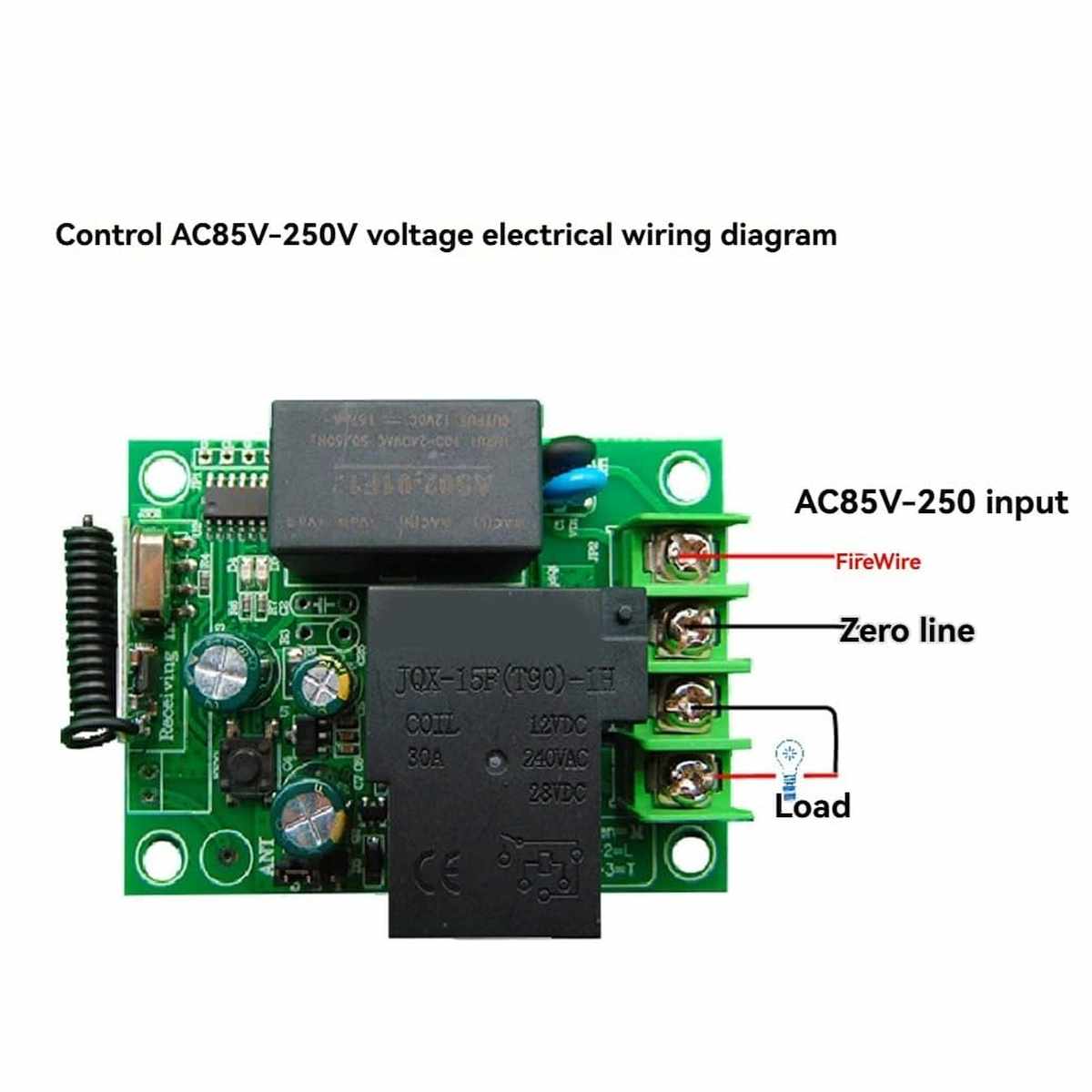

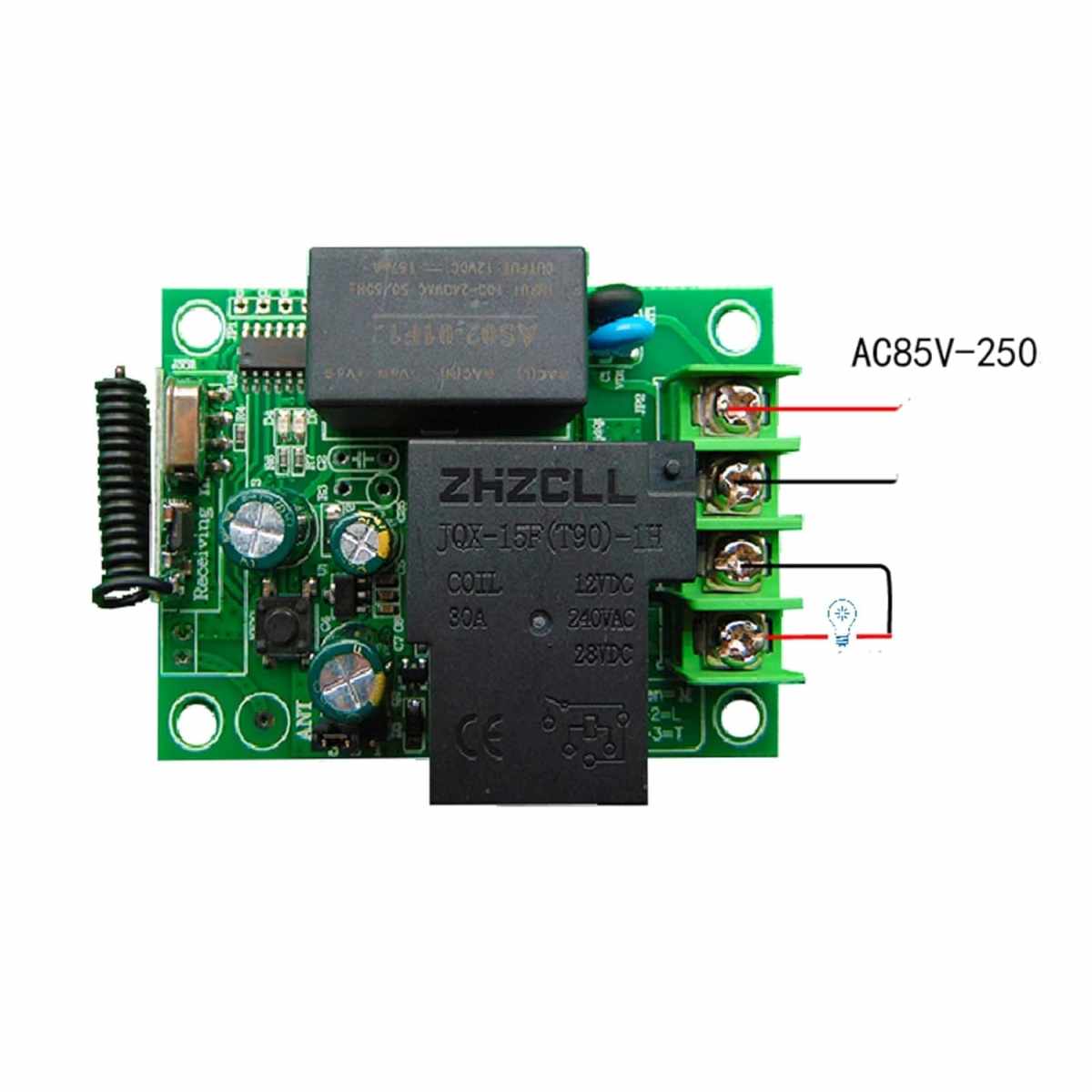

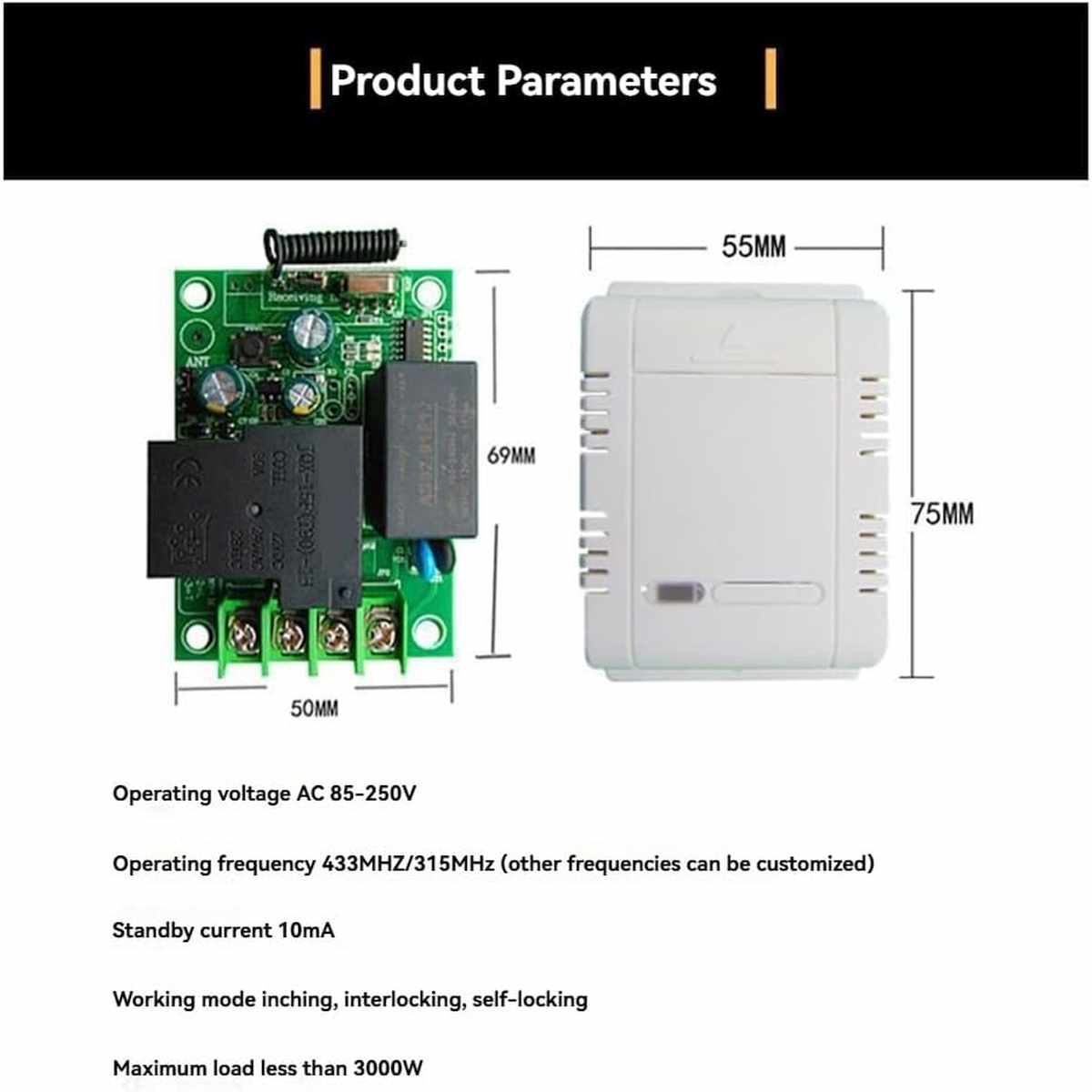

Műszaki jellemzők

• Rádiófrekvencia: 433 MHz
• Tápfeszültség: 230 V AC
• Relé típusa: elektromágneses relé
• Maximális kapcsolható áram: 30 A (csúcs/névleges), Ohmikus: max. 20A, induktív/kapacitív: max. 10A
• Maximális kapcsolható feszültség: 250 V AC
• Tárolható kódok száma: legfeljebb 16
• Tanítás módja: nyomógombbal
• Működési módok: pillanatkapcsoló, önzáró, váltó
• Visszajelzés: LED állapotjelző

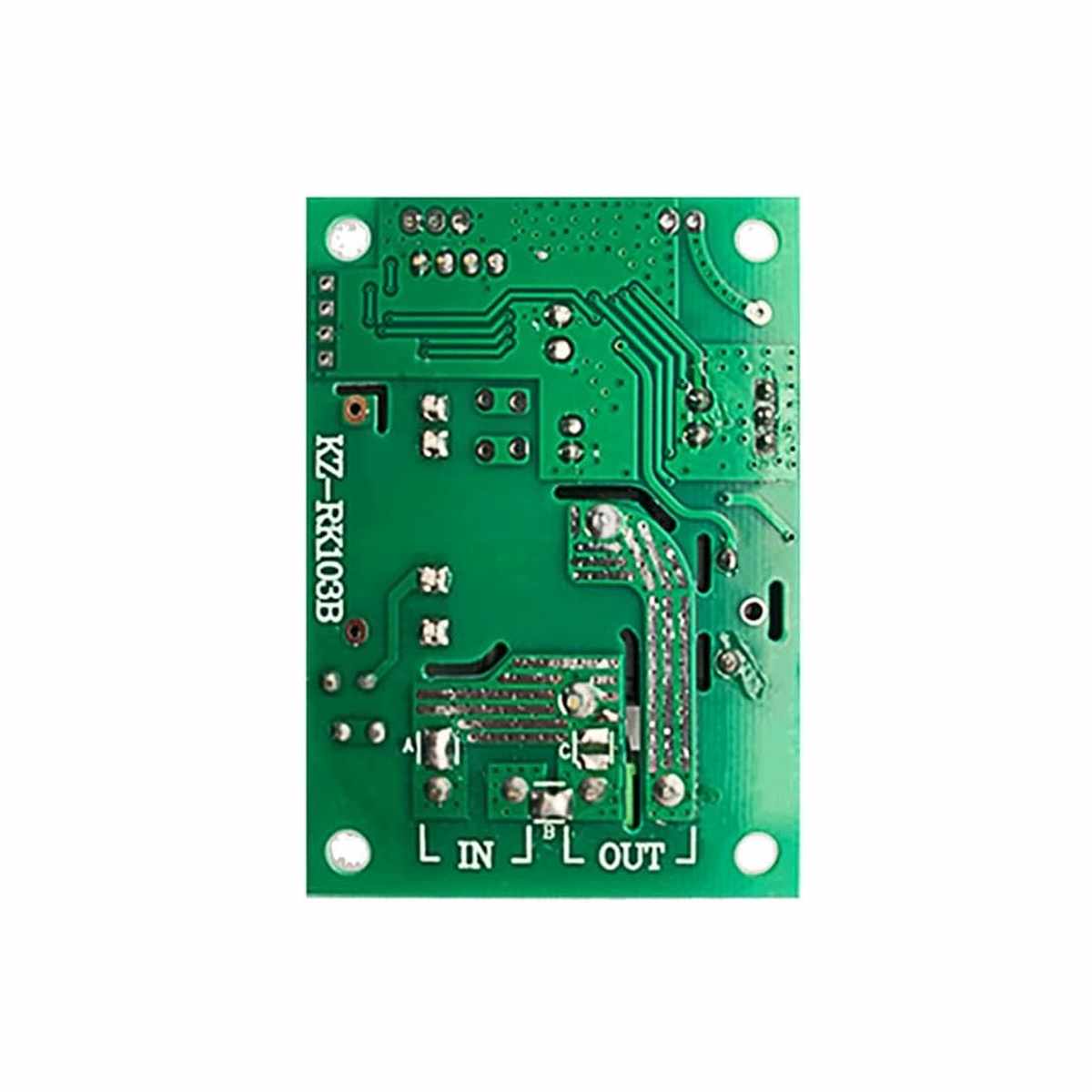

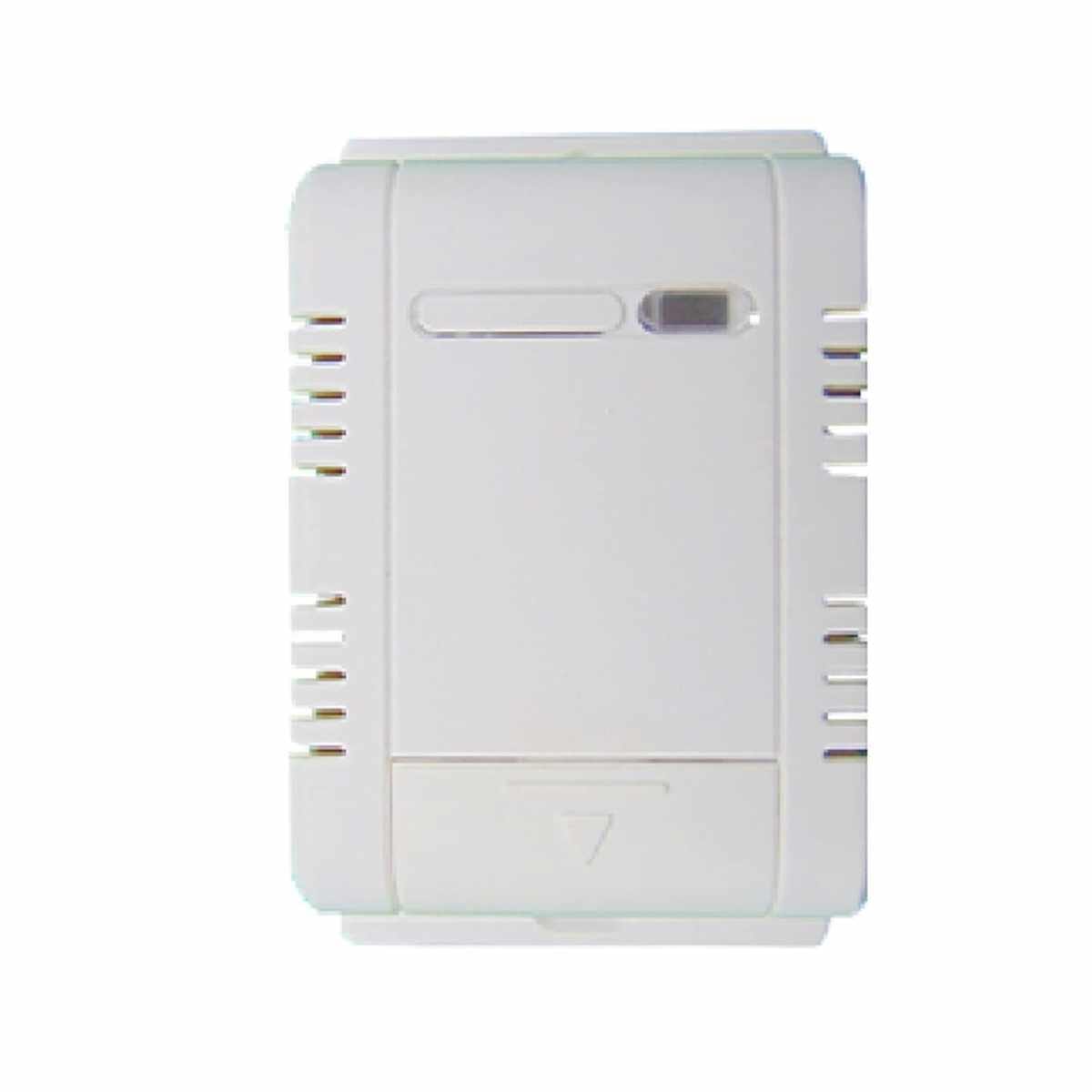

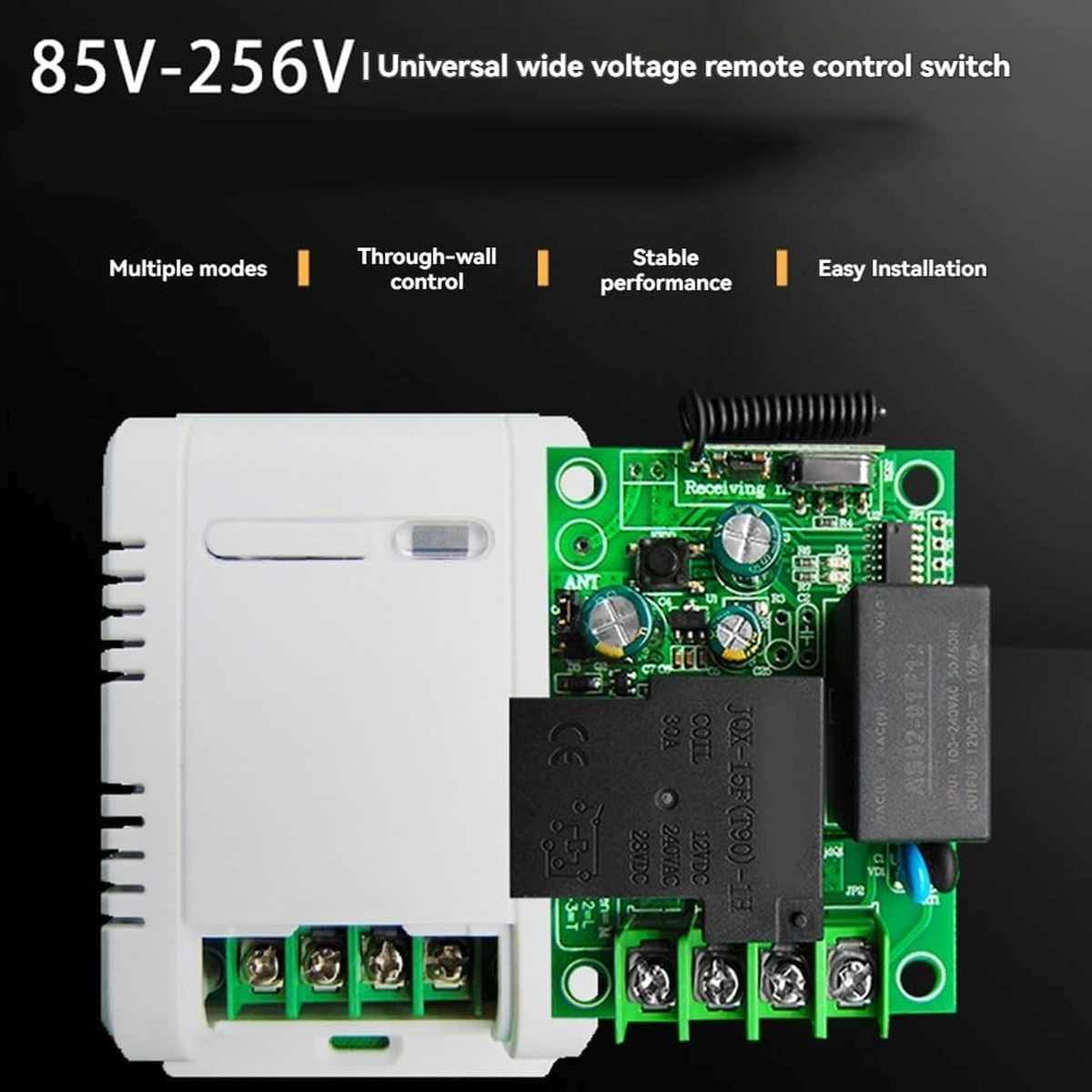

• Szerelés: nyitott panel vagy burkolatba építés

Programozás

01. Tanítás (kód tanulás)

Nyomja meg és tartsa lenyomva a tanító gombot 3 másodpercig. Amikor a visszajelző LED kikapcsol, a készülék belépett tanulási módba.
Nyomja meg a távirányítón, majd engedje el a gombot. A visszajelző LED négyszer villog, majd folyamatosan világít, ami a sikeres tanítást jelzi.

Megjegyzés:
Ez a vezérlő legfeljebb 16 különböző kódot képes megtanulni (fix kódos és tanulókódos távirányítókat is), bármely gombbal rendelkező távirányítóról. Ha a tanult kódok száma meghaladja a 16-ot, a legrégebben betanított távirányító törlésre kerül.

02. Törlés (memória törlése)

Tartsa lenyomva a tanító gombot kb. 8 másodpercig folyamatosan. A visszajelző LED kikapcsol, majd újra bekapcsol, ami a sikeres törlést jelzi.

03. Működési módok

A működési módok az 1, 2 és 3 pontok rövidre zárásával választhatók ki.

1. Pillanatkapcsoló mód – nincs rövidzár
2. Önzáró mód – 1 és 2 rövidre zárva
3. Váltó (interlock) mód – 2 és 3 rövidre zárva

Csomag

• 1x  433 MHz-es relés vevőmodul (250V/30A)
  A csomag távirányítót NEM tartalmaz!
