4x összefűzött 8×8 mátrix LED (MAX7219/MAX7221) [zöld, résmentes]

Leírás

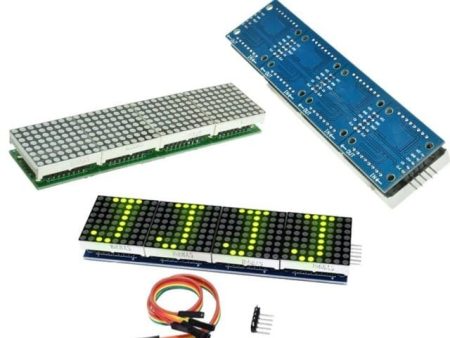

A 4x összefűzött 8×8 mátrix LED (MAX7219/MAX7221) [zöld, résmentes] olyan 8×32 pontos LED-mátrix kijelzőmodul, amely rövid szöveg, szám, státuszjel, piktogram vagy egyszerű animáció megjelenítésére használható mikrokontrolleres projektekben. A panelen négy darab 8×8-as zöld LED-mátrix dolgozik egymás mellett, résmentes kialakítással, így a kijelzőfelület nem négy különálló blokknak hat, hanem egybefüggő soros kijelzőként használható.

A modul akkor jó választás, ha nem teljes grafikus LCD-t vagy OLED-et keresel, hanem egyszerű, jól látható, pontmátrixos LED-kijelzést. Tipikus helye Arduino, AVR, ESP8266, ESP32 vagy Raspberry Pi alapú próbapad, oktatási demó, státuszkijelző, számláló, hibakód-kijelzés vagy futó szöveges panel. A MAX7219/MAX7221 meghajtó miatt a LED-ek multiplex kezelése nem a mikrokontroller közvetlen kimeneteire terhelődik.

Az első döntési pont a tápellátás. A modul 5 V-os tápellátásra készült, az áramfelvétel fényerőtől és a bekapcsolt LED-ek számától függ. Több panel összefűzésekor nem a három jelvezeték lesz a fő gond, hanem a stabil 5 V tápelosztás, a közös GND és a vezetékeken eső feszültség. A második döntési pont a logikai illesztés: 3,3 V-os vezérlők mellett a logikai bemeneti szint bizonytalan, ezért a megbízható beépítéshez ezt projektoldalon kezelni kell (szintillesztés).

A 4x összefűzött 8×8 mátrix LED (MAX7219/MAX7221) [zöld, résmentes] akkor kerül elő, amikor egy vezérlésnek nem elég egy sima visszajelző LED, de egy teljes kijelző már túl sok lenne. Egy hőmérséklet-figyelő, mérőpad, időzítő, állapotgép vagy oktatási példa sokszor csak rövid, nagy kontrasztú jelzést igényel: számot, irányt, állapotot, hibakódot, ikont vagy görgetett szöveget.

A zöld LED szín különösen állapotjelzéshez és laborasztali visszajelzéshez kényelmes, mert jól elkülöníthető más színű figyelmeztető vagy hibajelző elemek mellett. A résmentes kivitel azért fontos, mert futó szövegnél és vízszintes piktogramnál a karakterek kevésbé törnek meg a négy 8×8-as rész határán.

Azaz a 4x összefűzött 8×8 mátrix LED (MAX7219/MAX7221) [zöld, résmentes] egy 5 V-os, SPI-kompatibilis vezérlésű, 8×32 pontos zöld LED-mátrix kijelzőmodul MAX7219/MAX7221 meghajtóval, DIN/CLK/CS vezérléssel és daisy chain láncolhatósággal.

Működés és beépítés

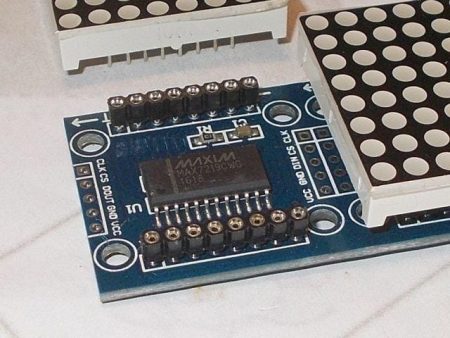

A panel négy darab 8×8-as LED-mátrixból áll. A kijelzést MAX7219/MAX7221 meghajtó kezeli, ezért a mikrokontroller oldalán nem kell külön minden LED-sort és LED-oszlopot közvetlenül multiplexelni. A vezérléshez a tápellátáson kívül három fő jel kell: DIN, CLK és CS.

Bekötéskor a GND közösítése alapfeltétel. A modul 5 V tápfeszültséget kap, a vezérlőoldali jelszintet pedig a használt mikrokontrollerhez kell igazítani. Arduino UNO és Mega környezetben a tápellátás és a logikai szint egyszerűbb helyzetet ad, ESP8266, ESP32 és Raspberry Pi mellett a 3,3 V-os GPIO miatt a jelillesztés döntési pont.

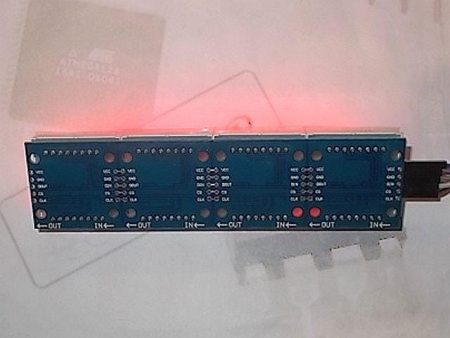

Több modul felfűzhető daisy chain módban. Ilyenkor a kijelzőfelület növelhető, de a tápellátást nem szabad csak a logikai összekötés alapján méretezni. Nagyobb fényerőnél és több bekapcsolt LED mellett az 5 V-os ág terhelése gyorsan gyakorlati korláttá válik.

Felhasználási példák

• Arduino alapú futó szöveges kijelző rövid üzenetekhez.
• ESP8266 vagy ESP32 alapú WiFi státuszkijelző kapcsolódási állapothoz.
• Raspberry Pi kiegészítő kijelző szervizüzenetekhez vagy egyszerű állapotkódhoz.
• Laborasztali mérő- vagy tesztpanel számláló, időzítő vagy hibakód kijelzésére.
• Oktatási demó a LED-mátrix, a multiplex meghajtás és a daisy chain láncolás bemutatására.
• Beágyazott prototípus állapotjelzője, ahol nagyobb kijelző helyett elég egy 8×32 pontos pontmátrix.
• Egyszerű piktogramos visszajelző, például irány, engedélyezés, várakozás vagy kész állapot jelzésére.

Kompatibilitás és beüzemelés

Döntés előtt ellenőrizendő adatok

Használati korlátok – mikor ne ezt válaszd?

• Ne ezt válaszd, ha teljes grafikus kijelzőre, részletes ikonokra vagy sok soros szövegre van szükség.
• Ne ezt válaszd, ha RGB színkeverés, címezhető LED-effekt vagy WS2812 / NeoPixel kompatibilis vezérlés kell.
• Ne ezt válaszd, ha a teljes rendszer kizárólag 3,3 V tápfeszültségről működhet.
• Ne ezt válaszd, ha ultraalacsony fogyasztású, hosszú akkumulátoros üzem a fő cél.
• Ne ezt válaszd, ha kültéri, nagy távolságból olvasható információs táblát kell építeni.
• Ne ezt válaszd, ha a projektben a logikai szintillesztés, stabil 5 V tápellátás és közös GND nem biztosítható.

Műhelytitok

A legtöbb beüzemelési hiba nem a könyvtárban kezdődik, hanem a tápellátásnál és a sorrendnél. Egyetlen 8×32-es panel még elnéző tud lenni, de több modul összefűzésénél a kijelző már gyorsan megmutatja, ha a GND hiányzik, a táp vékony vezetéken érkezik, vagy a programban nem ugyanannyi MAX7219-es egység szerepel, mint amennyi a panelen ténylegesen van.

Műszaki jellemzők

Dokumentáció

• MAX7219 összefűzött mátrix adatlap, mintaprogram
• MAX7219/MAX7221 adatlap Analog Devices
• MD_MAX72XX Arduino könyvtár Arduino Docs
• MD_MAX72XX projektoldal GitHub
• LedControl MAX7219/MAX7221 könyvtár GitHub

Csomag

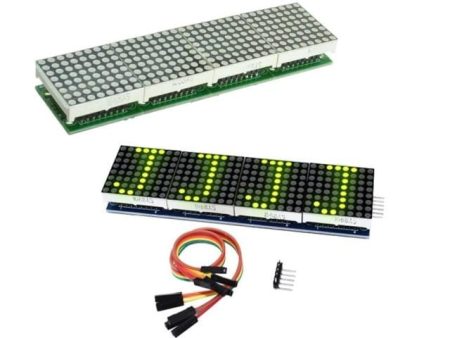

• 1× 4x összefűzött 8×8 mátrix LED (MAX7219/MAX7221) [zöld, résmentes] modul
• 1× 5 eres kábel
