Leírás

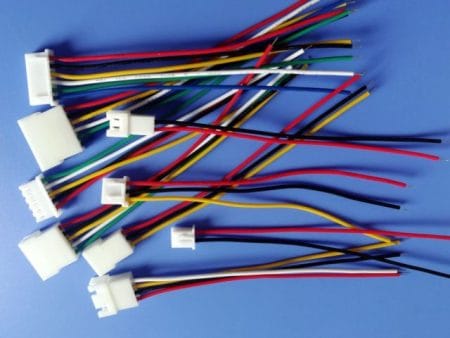

Ez a JST‑XH2.54 típusú 3 tűs, szerelt anya‑ és apaoldali csatlakozó egy “lengő” kivitelű, mindkét végén kb. 10 cm vezetékes megoldás. Ideális választás, ha két modul, panel, vagy eszköz közötti gyors, cserélhető összeköttetés szükséges: például szenzorok, ventilátorok, LED‑modulok csatlakoztatásához. Az egyedi előnye, hogy már készen szerelt, nincs szükség forrasztásra, így időt spórol, és kisebb a meghibásodás esélye.
A JST‑XH sorozat egy vezeték‑panel (wire‑to‑board) csatlakozócsalád 2,54 mm‑es tűtávolsággal. A „lengő” jelző azt jelenti, hogy mind az anya (female), mind az apa (male) vég kábeles, nem panelbe csavaros, rögzített. Ez rugalmasságot ad, mert könnyebb mozgatni, áthelyezni, illetve cserélni a csatlakozásokat.
Főbb műszaki fogalmak:
- Pitch / tűtávolság: 2,54 mm – ez a távolság az egymást követő érintkezők középvonala között. Ez kompatibilis sok szabványos panel‑ívvel, breadboarddal.
- Áram‑ és feszültségérték: a JST XH sorozat hivatalos adatlapja szerint 3 A‑ig használható, 250 V névleges feszültséggel.
- Anyag és érintkezés: az érintkezők általában rézből készülnek, ónbevonattal; a külső anyag műanyag‑házas, szigetelésnek nylon vagy hasonló, az időjárás, hőmérsékleti viszonyok függvényében tartós.
- Vezeték: a kábelvezeték átmérője AWG‑től (vagy mm²‑től) függ; itt ~20 cm összhossz = 10 cm a kábelből mindkét irányba. A vezeték szigetelése rugalmas, hogy ne törjön könnyen, ha mozgatjuk a csatlakozót.
Néhány konkrét alkalmazás:
- szenzor‑modul csatlakoztatása Arduino vagy ESP32 laphoz anélkül, hogy panelra kellene forrasztani;
- ventilátor, hűtés vagy kis motor bekötése, amit időnként ki‑be kell húzni;
- RGB LED szalag, LED‑modulok (pl. 3 tűs: +5V, adat, föld) átmeneti projektjeihez;
- prototípus‑építés, breadboard‑kísérletek, ahol flexibilitásra van szükség;
- hordozható eszközökben, robotokban, drónokban, ahol a rugalmas csatlakoztatás nagy előny.
Műszaki jellemzők
- Típus / sorozat: JST‑XH2.54
- Tűtávolság (Pitch): 2,54 mm
- Tűszám: 3 db
- Kapcsolat típusa: szerelt anya és apa („lengő”)
- Aljzat: lengő,
- Hüvely: lengő.
- Kábelhossz: ~10 cm + ~10 cm = ~20 cm teljes hossz
- Névleges áramerősség: 3 A (max.)
- Névleges feszültség: max. 250 V (gyártói adat!)
- Vezeték anyaga és szigetelése: réz, ónbevonattal; szigetelés rugalmas műanyag
- Üzemi hőmérséklet-tartomány: kb. −25 °C … +85 °C
- Kompatibilitás: kompatibilis standard 2,54 mm raszteres csatlakozókkal, breadboarddal, JST‑XH panel‑érintkezőkkel
Dokumentáció
Csomag
- 1x szerelt JST XH2.54 csatlakozó – anya,
- 1x szerelt JST XH2.54 csatlakozó – apa.
