JST-GH 1.25 csatlakozó, 2 pin, 20cm, szerelt anya (1.25mm, micro, lengő)

Name: JST-GH 1.25 csatlakozó, 2 pin, 20cm, szerelt anya (1.25mm, micro, lengő)
Brand: TavIR
SKU: T28986
Price: 165 HUF
Availability: InStock

165Ft (130Ft+ÁFA)

40 készleten

Cikkszám: T28986

Leírás

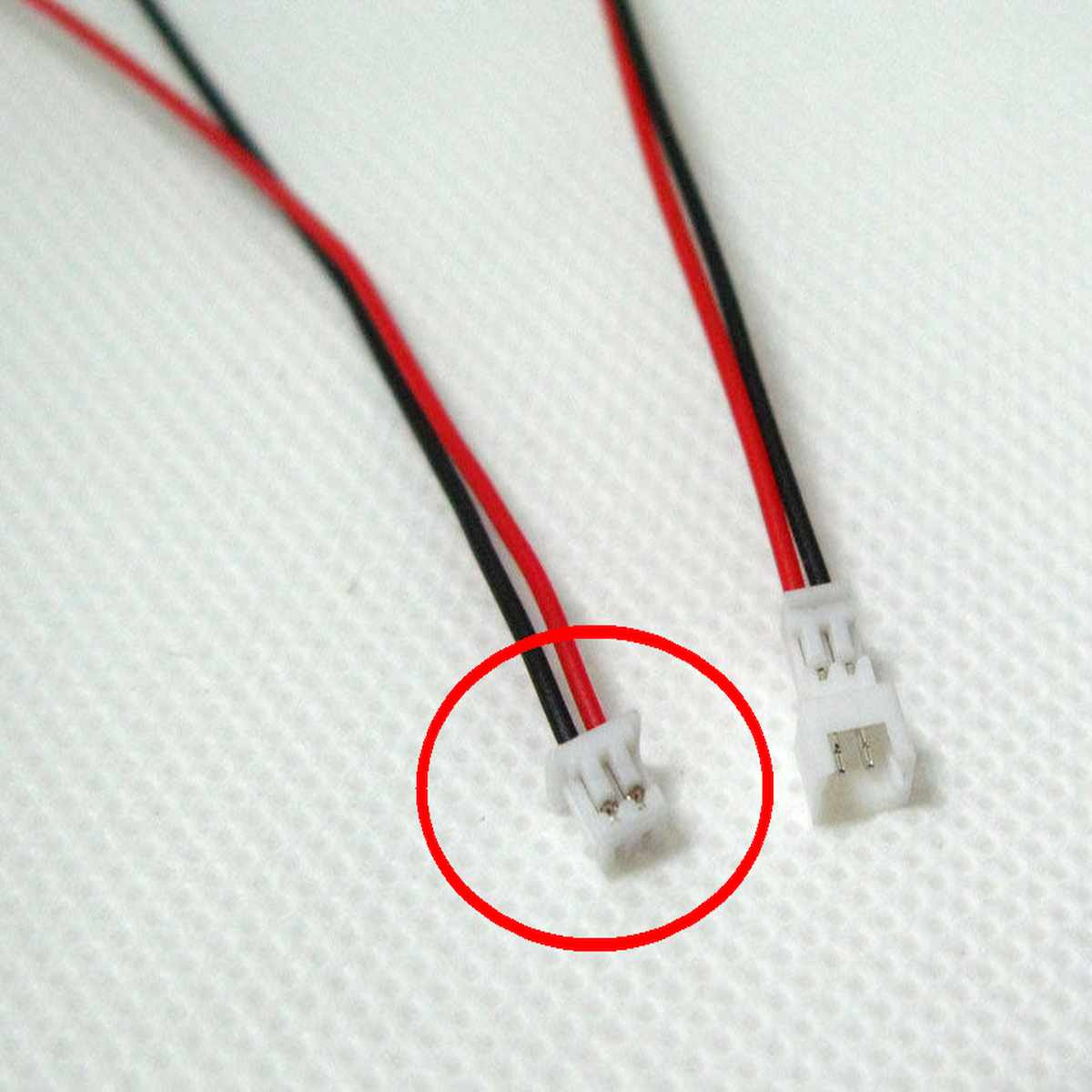

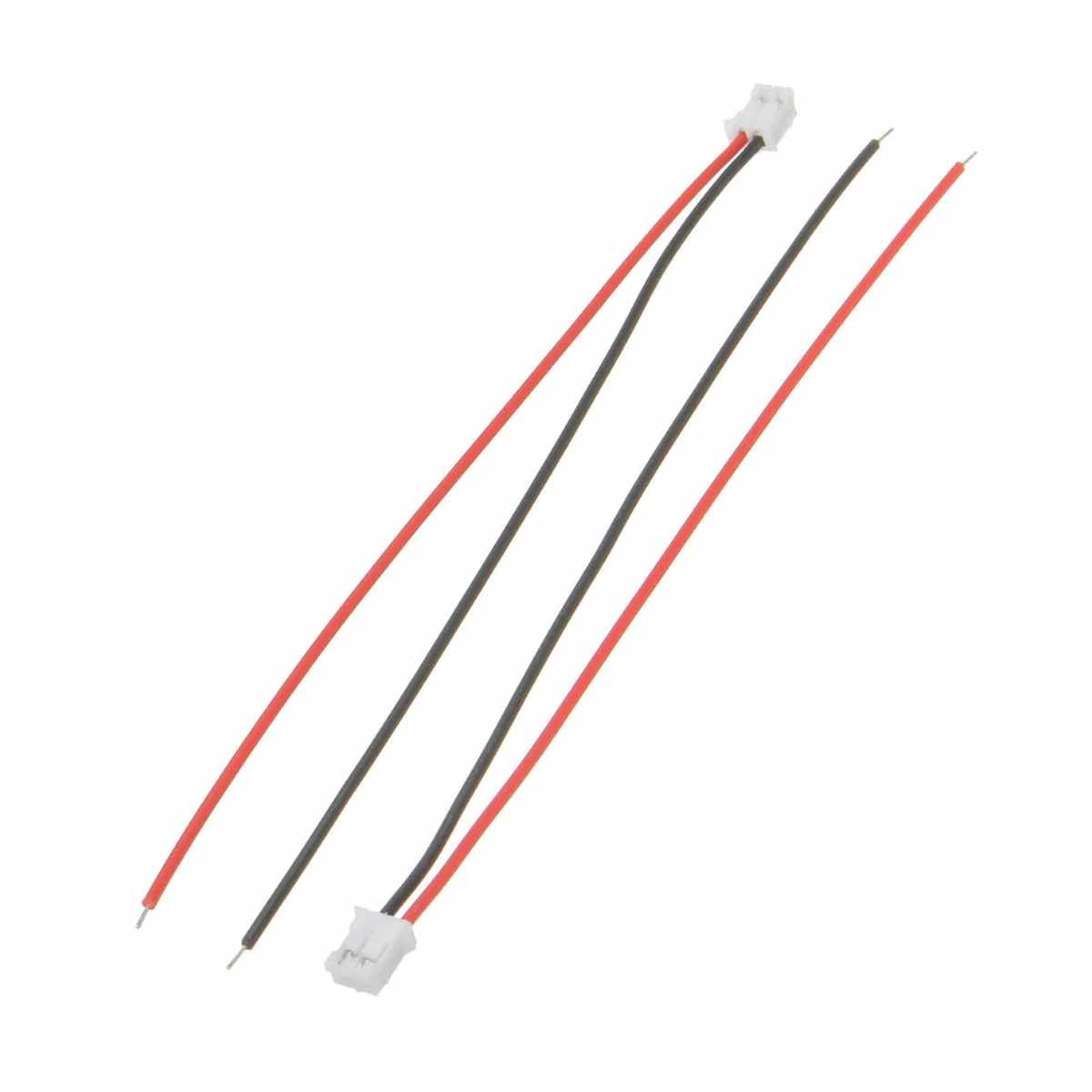

A JST-GH 1.25 csatlakozó 2 pines, gyárilag szerelt anya kivitelű mikro csatlakozó, amelyhez kb. 20 cm hosszú vezeték csatlakozik. A kialakítás lengő kivitelű, NYÁK-ba nem forrasztható, hanem egy JST-GH tüskesorhoz illeszthető, a kábel másik vége szabad vezetékvégként használható. A termék elsősorban kis méretű, nagy sűrűségű csatlakozást igénylő elektronikákban alkalmazható, ahol a 2.54 mm raszterű csatlakozók már túl nagynak számítanak.

Felépítés

A JST-GH sorozat pozitív reteszelésű mikro csatlakozó, amely megbízható érintkezést biztosít kis áramú és jelátviteli alkalmazásoknál. A gyárilag krimpelt vezetékek közvetlenül forraszthatók, sorkapocsba köthetők vagy egyedi kábelkorbácsba integrálhatók. A csatlakozó kis mérete miatt pontos illesztést igényel, mechanikailag kevésbé tűri a nagy húzóerőt vagy gyakori csatlakoztatást.

Tippek

Szenzorok és mérőmodulok csatlakoztatása
Mikrovezérlős panelek kis helyigényű bekötése
Drón és robotikai elektronikák
Akkumulátorjel és alacsony áramú tápvonal
Prototípus és félipari fejlesztések

A termék akkor ideális, ha a helytakarékosság és a rögzített csatlakozás fontosabb, mint a szerelési robusztusság.

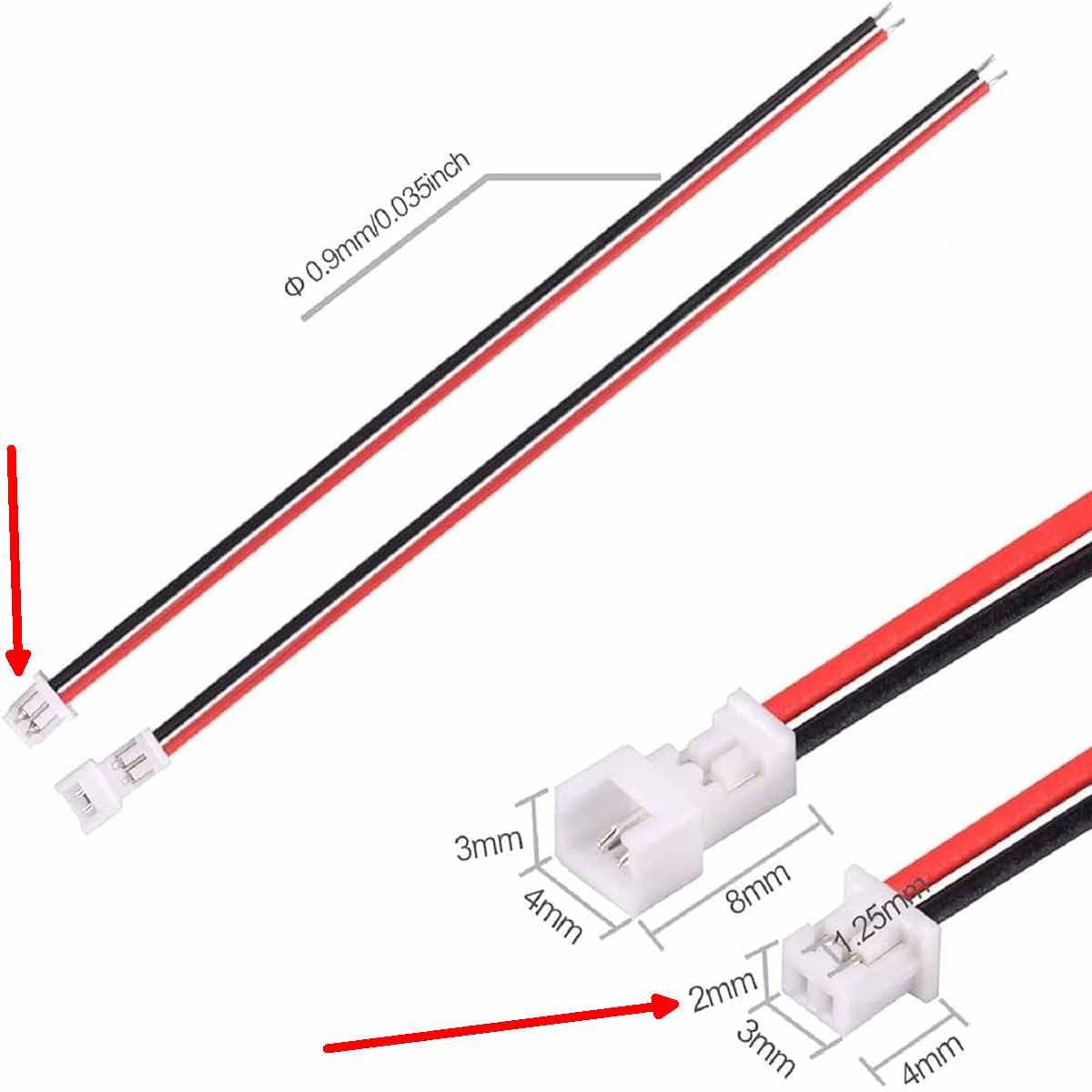

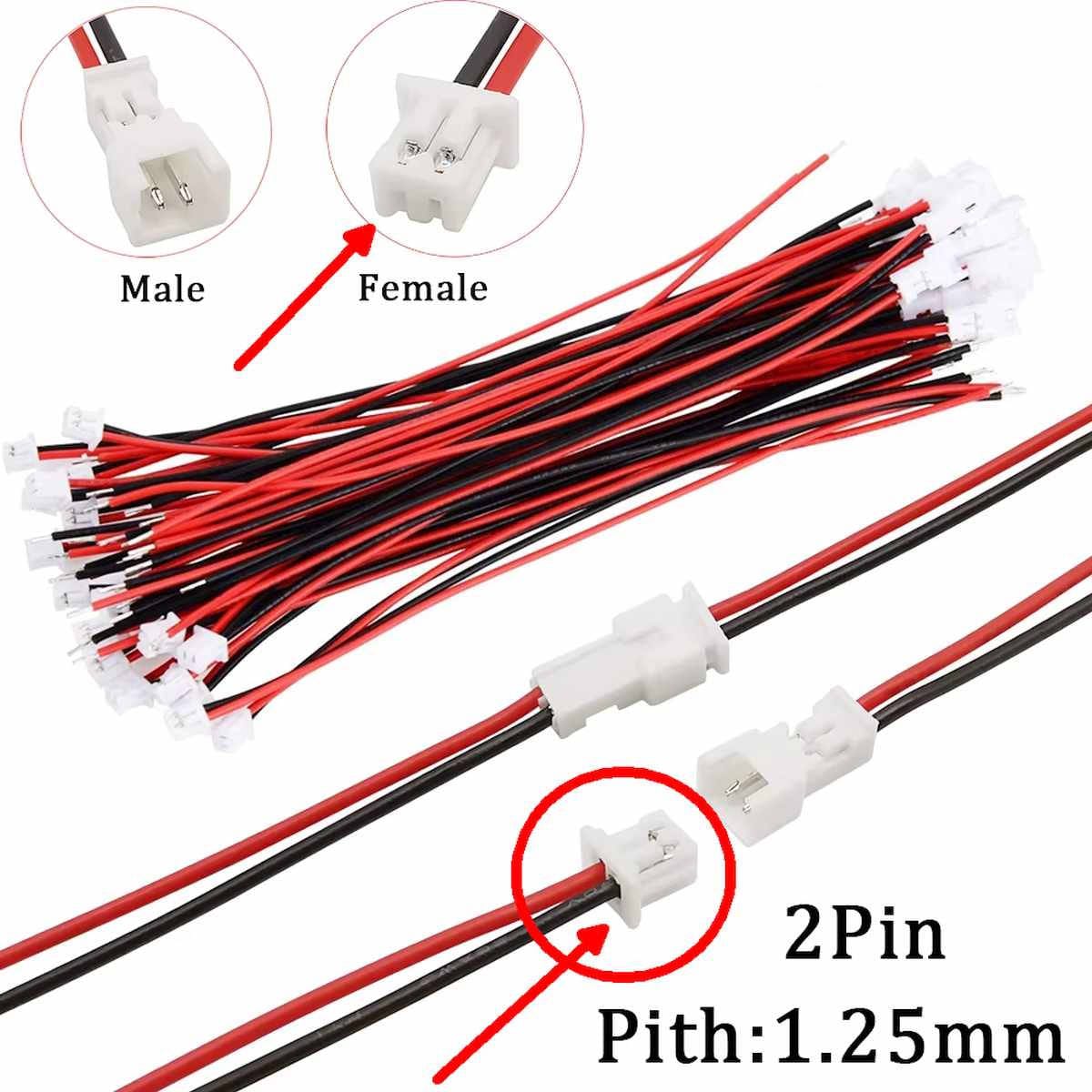

Jellemzők

Csatlakozó típusa: JST-GH (Micro JST)
Raszter: 1.25 mm
Érintkezők száma: 2
Csatlakozó: anya
Kivitel: lengő, szerelt kábel
Kábelhossz: kb. 20 cm
Bekötés: egyenes
Alkalmazás: jel és kisáramú vezeték
Javasolt maximális áram: 1A,
Javasolt maximális feszültség: 24V,

Dokumentáció

JST-GH 1.25 csatlakozó adatlap

Csomag

1x szerelt JST GH1.25 lengőcsatlakozó anya

További információk

Tömeg	0,008 kg
Méretek	6 × 1 × 1 cm
Cikkszám	T28986
Méret	GH-1.25
Kivezetés	2

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„JST-GH 1.25 csatlakozó, 2 pin, 20cm, szerelt anya (1.25mm, micro, lengő)” értékelése elsőként

Kérdés: Mire alkalmas a JST-GH 1.25 mm 2 pines csatlakozó, 20 cm hosszú vezetékkel?
Válasz: Ez a mikroméretű, 1.25 mm-es raszterű JST-GH csatlakozó kiválóan használható kis méretű elektronikai projektekben, például drónok, szenzorok, vezérlők, GPS modulok vagy giroszkópok csatlakoztatására. A 20 cm hosszúságú vezetékkel szerelt, lengő (nem panelre szerelt) kivitel rugalmas bekötést tesz lehetővé kompakt, mozgó vagy vibrációs környezetben is.

Kérdés: Milyen eszközökkel kompatibilis ez a csatlakozókábel?
Válasz: A JST-GH csatlakozó típust tipikusan használnak Pixhawk drónvezérlő rendszerekben, STM32 alapú szenzoroknál, GPS antennáknál, I2C buszos perifériáknál vagy egyéb kis helyigényű, precíziós elektronikai moduloknál. A 2 pines változat különösen alkalmas tápfeszültség vagy egyszerű jelvonalak csatlakoztatására.

Kérdés: Miben különbözik a JST-GH a JST-XH vagy más típusú csatlakozóktól?
Válasz: A JST-GH sorozat kisebb, 1.25 mm-es lábtávolságú (raszterű) csatlakozó, szemben a JST-XH 2.54 mm-es verziójával. A GH típus precíz illeszkedést és rezgésálló rögzítést kínál, így különösen megbízható mozgó alkatrészekkel rendelkező eszközökben. A méretcsökkenés ellenére stabil érintkezést és biztonságos záródást biztosít.

Kérdés: Milyen hosszú a kábel és milyen típusú vezeték van hozzá szerelve?
Válasz: A kábel teljes hossza 20 cm, ami ideális rövid összekötésekhez kis helyen történő elvezetéshez. A vezeték 2 eres, hajlékony, vékony (pl. 28–30 AWG) típus, amely kisfeszültségű tápellátásra vagy jelvezetésre alkalmas, például 3.3 V, 5 V vagy logikai szintű vonalakhoz.

Kérdés: Hogyan történik a csatlakozó rögzítése és leválasztása?
Válasz: A JST-GH aljzat kialakítása rögzítőfüllel rendelkezik, amely a megfelelő JST-GH dugóba illeszkedik, és reteszesen rögzül. Ezzel megakadályozza a véletlen szétcsúszást vagy kontaktushibát. A csatlakozót oldani óvatosan, felfelé húzva lehet, ne a vezetéket húzzuk!

Kérdés: Milyen alkalmazásokban hasznos ez a mikroméretű csatlakozó?
Válasz: Ez a típus különösen elterjedt a dróniparban (Pixhawk vezérlők, ESC csatlakozások), beágyazott rendszerekben, érzékelőkön (gyorsulásmérő, giroszkóp, barométer), kis helyen történő csatlakozásoknál (pl. 3D nyomtatófej, kompakt mérőműszerek) vagy prototípus fejlesztéseknél, ahol a méret kritikus szempont.

Kérdés: Csatlakoztatható-e közvetlenül mikrokontroller lábaira?
Válasz: Mivel a JST-GH csatlakozó egy kész aljzat, közvetlen mikrokontrollerhez való illesztéshez szükség van egy megfelelő tüskesorral ellátott csatlakozóra (pl. adapter panel, breakout board vagy illesztőmodul). Közvetlen forrasztás nem javasolt, mivel a csatlakozó célja a gyors, cserélhető és biztonságos illesztés.

Kérdés: Hogyan tudom beazonosítani a lábak sorrendjét és a polaritást?
Válasz: A JST-GH csatlakozók reteszes rögzítője és a vezeték színei segítenek a polaritás és a lábsorrend meghatározásában. Általában az első láb (1) a reteszhez közelebb eső, de mindig javasolt multiméterrel vagy gyári dokumentáció alapján ellenőrizni, különösen tápellátás esetén. A hibás bekötés tönkreteheti az eszközt!
