Leírás

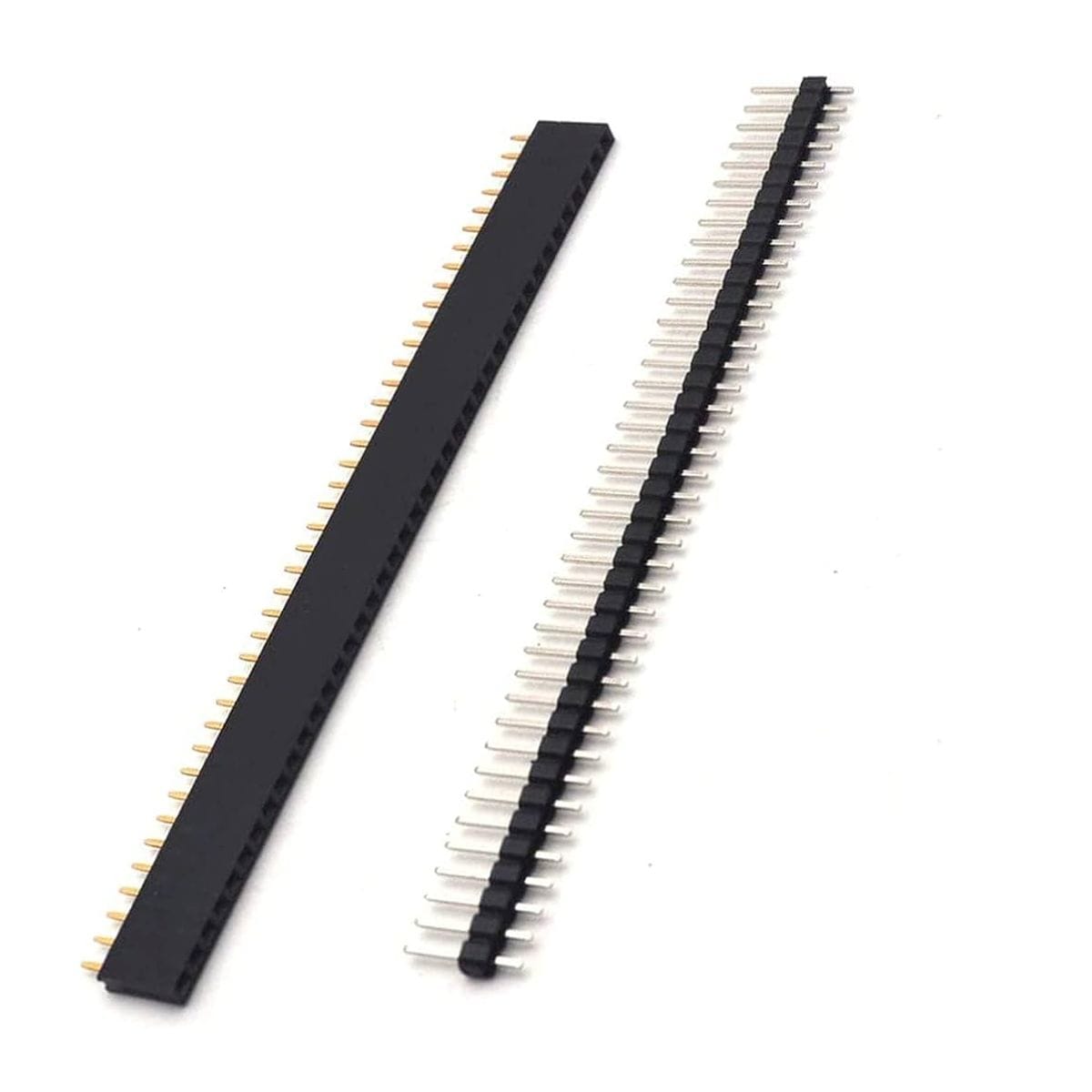

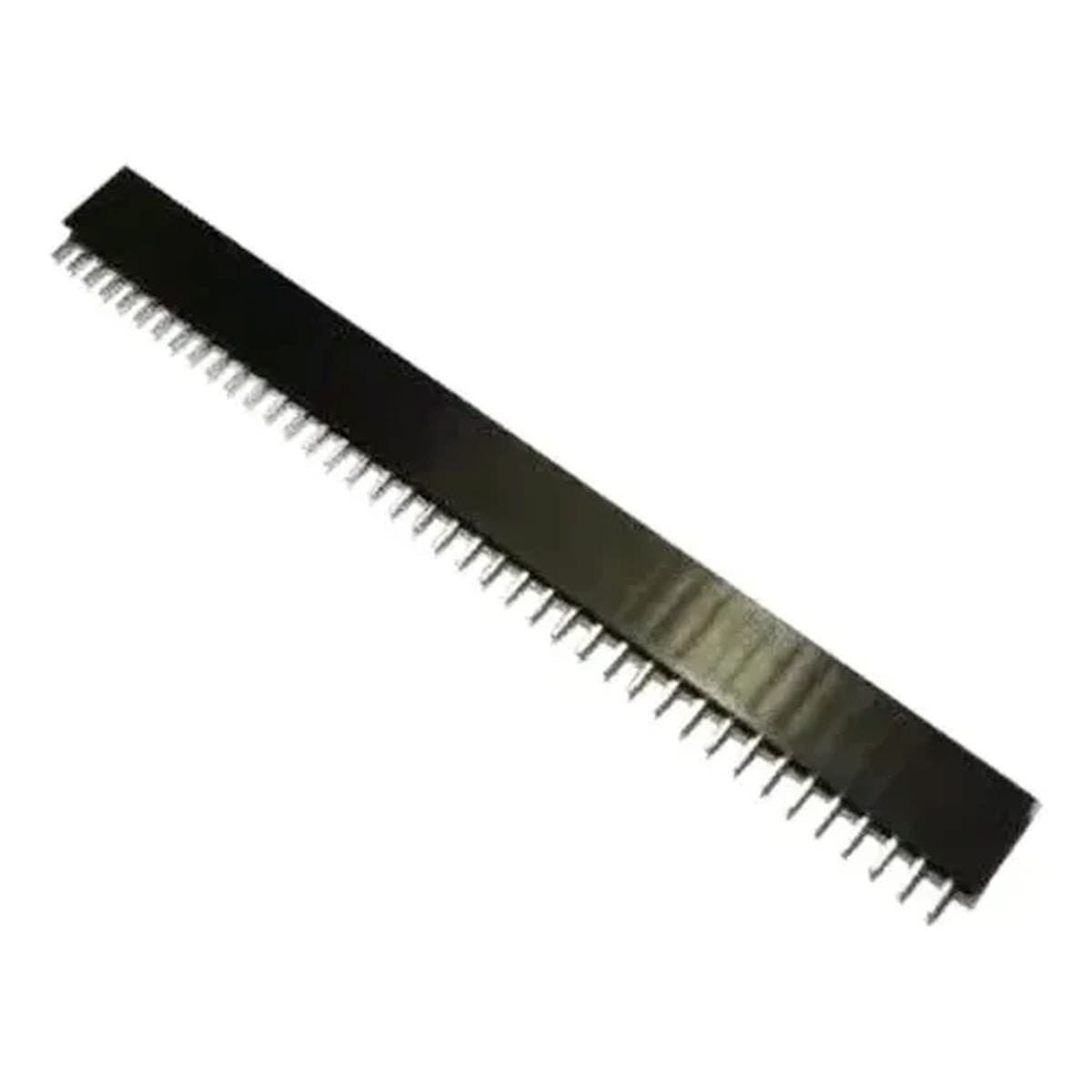

A 1×40 hüvelysor (2.54mm) egy egy soros, 40 érintkezős anya csatlakozósor 2,54 mm-es raszterrel. Saját NyÁK, Arduino-kompatibilis kiegészítőpanel, próbapaneles átvezetés vagy tüskesorral bontható kapcsolat készítéséhez használható. A 1×40 hüvelysor (2.54mm) akkor kerül elő, amikor egy panelt nem fixen akarunk összeforrasztani egy másik áramkörrel, hanem tüskesoron keresztül bontható, szerelhető csatlakozást szeretnénk. A 2,54 mm-es osztás miatt jól illeszkedik a hobbielektronikában megszokott Arduino, ESP32, Raspberry Pi Pico és próbapaneles környezethez.
Egy mondatban: a 1×40 hüvelysor (2.54mm) egy 40 pólusú, egy soros anya csatlakozó, amely 2,54 mm-es tüskesor fogadására szolgál.
Így épül be…
A 1×40 hüvelysor (2.54mm) furatszerelt kialakítású csatlakozóként kerül a panelre. A lábakat a NyÁK megfelelő furataiba kell beültetni, majd forrasztással rögzíteni. A másik oldalon ehhez illeszkedő tüskesor, modul vagy fejlesztőpanel csatlakozhat.
A 40 pólusos hossz nem jelenti azt, hogy mindig egyben kell felhasználni. Rövidebb szakaszra is darabolható, de a vágásnál számolni kell azzal, hogy a vágási pont környékén egy pozíció könnyen sérülhet. Finom fogazású vágó, oldalcsípő vagy óvatos törés után érdemes a véget igazítani, hogy ne maradjon sorja a műanyagtesten.
Milyen helyzetekben érdemes használni?
A 1×40 hüvelysor (2.54mm) főleg olyan munkáknál hasznos, ahol a panel és a csatlakozó egység később is bontható maradjon.
- Arduino shield vagy saját kiegészítőpanel csatlakozósorának kialakításához.
- ESP32, ESP8266 vagy Raspberry Pi Pico prototípuspanel fogadósorának elkészítéséhez.
- Próbapanelről saját NyÁK-ra átvitt kapcsolások csatlakozófelületéhez.
- Szenzormodulok, kijelzőpanelek vagy kis vezérlők bontható csatlakoztatásához.
- Oktatási készletekben, ahol ugyanazt a panelt többféle modulhoz kell illeszteni.
- Javításnál vagy átalakításnál, amikor a fix vezeték helyett rendezettebb panelcsatlakozás kell.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| 2,54 mm-es raszterű panelhez használod? | Más osztású furatsorba nem fog szabályosan illeszkedni, a lábak feszülhetnek vagy elhajolhatnak. |
| Az ellenoldali tüske mérete megfelelő? | A túl vastag tüske kitágíthatja az érintkezőt, a túl vékony tüske bizonytalan kontaktust adhat. |
| Egyenes hüvelysorra van szükség? | Oldalirányú kivezetéshez hajlított hüvelysor vagy más csatlakozóforma lehet praktikusabb. |
| Forrasztás előtt beállítottad a sort párhuzamosra? | Ferdén beforrasztva a rádugott panel feszítheti a lábakat és a forrszemeket. |
| Gyakran lesz bontva a csatlakozás? | Sok kihúzás és visszadugás után az érintkezők lazulhatnak, ilyenkor jobb minőségű vagy precíziós foglalat kellhet. |
| Nagyobb áramot vinnél át rajta? | A névleges adatot nem érdemes határon járatni, tápcsatlakozáshoz külön tápág vagy nagyobb csatlakozó jobb megoldás lehet. |
Arduino, ESP32, ESP8266, Raspberry Pi Pico és más 2,54 mm-es fejlesztőpanel mellett a 1×40 hüvelysor (2.54mm) általában mechanikailag jól használható, ha az ellenoldali tüskesor mérete és a panel furatkiosztása is megfelelő.
Döntés előtt ellenőrizendő adatok
A 1×40 hüvelysor (2.54mm) kiválasztása előtt ezeket érdemes átnézni:
- A panel furatkiosztása 2,54 mm-es legyen.
- A csatlakoztatni kívánt tüskesor keresztmetszete ne haladja meg a megadott befogadható méretet.
- A csatlakozó magassága férjen el a dobozban vagy a felette lévő panel alatt.
- A feladat egyenes beültetést igényeljen, ne oldalra kivezetett csatlakozást.
- A 40 pólusos hossz vagy annak darabolt része illeszkedjen a tervezett panelkiosztáshoz.
- A felhasznált áram ne terhelje tartósan a csatlakozót a határérték közelében.
Használati korlátok és rossz választási helyzetek
A 1×40 hüvelysor (2.54mm) nem minden csatlakozási feladatra való.
- Nem ez a jó választás, ha nagyáramú tápágat, motoráramot vagy relés teljesítménykört kell átvezetni.
- Nem ezt érdemes választani, ha a csatlakozó rázkódásnak, húzásnak vagy gyakori mechanikai terhelésnek lesz kitéve.
- Nem megfelelő, ha az ellenoldali csatlakozó 2,00 mm-es, 1,27 mm-es vagy más raszterű.
- Nem praktikus, ha a panelt oldalirányból kell csatlakoztatni, mert ahhoz hajlított kivitel kell.
- Nem helyettesíti a precíziós IC foglalatot, ha vékony, kör keresztmetszetű IC-láb vagy precíziós tüske fogadása a cél.
Műhelytitok
Forrasztás előtt érdemes egy egyenes tüskesort vagy próbapanelt ideiglenesen beledugni a 1×40 hüvelysor (2.54mm) csatlakozóba. Így a sor kevésbé fordul el beültetés közben, és a kész panelen nem fog ferdén állni a csatlakozó.
Műszaki jellemzők
| Terméktípus: | 1 soros hüvelysor, anya csatlakozó |
| Érintkezők száma: | 40 |
| Kiosztás: | 1×40 |
| Raszter: | 2,54 mm |
| Beültetés: | furatszerelt, forrasztható |
| Névleges áram: | max. 3 A |
| Érintkezési ellenállás: | max. 40 mOhm |
| Szigetelési ellenállás: | min. 1 Mohm |
| Befogadó pinméret: | max. 0,7×0,7 mm |
| Működési hőmérséklet: | -40…+105 °C |
| Érintkező anyaga: | aranyozott, nikkel/réz |
| Hordozó anyaga: | poliészter, UL94V |
NyÁKok tüskesorához ideális választás a vágható, 40 pin hosszú, normál (raszter/2.54mm) osztású tüske. Ismert még Arduino Stackable Pin, hüvelysor, FHSH-40 néven is.
Csomag
- 1 db 1×40 hüvelysor (2.54mm)
