Az Ajtócsengő-doorbell 555 ding-dong egy klasszikus elektronikai forrasztókészlet, amely egy nyomógomb megnyomására jól felismerhető, két hangmagasságból álló „ding-dong” hangot állít elő. A készlet központi eleme az 555 időzítő integrált áramkör, amely ebben az alkalmazásban egyszerű hanggenerátorként működik.
A termék olyan alapáramköri megoldást mutat be, amely analóg elektronikai elemekkel valósít meg hallható jelzést, mikrokontroller vagy szoftver használata nélkül.

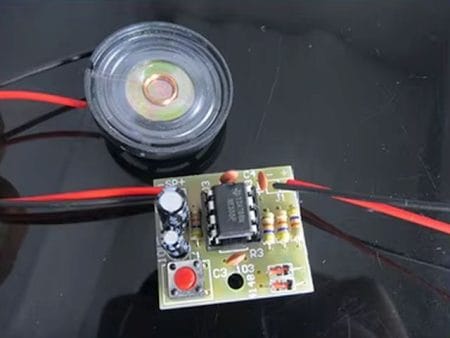

Az összeállított áramkör önállóan működő ajtócsengőként használható, de oktatási és szemléltetési célra is alkalmas. A forrasztókészlet használata alapvető kézügyességet és minimális műszaki érdeklődést feltételez, ugyanakkor a kapcsolás működése előzetes elektronikai tervezési tapasztalat nélkül is megérthető.
Működési elv – egyszerűen, de műszakilag pontosan
Az áramkör működésének alapja az 555 időzítő IC, amely különböző ellenállás és kondenzátor értékek hatására meghatározott frekvenciájú négyszögjelet állít elő.
A nyomógomb megnyomásakor az áramkör két egymást követő hangfrekvenciát generál, amelyeket a hangszóró jól elkülöníthető „ding” és „dong” hangként szólaltat meg.
A hangmagasságot és a hang időtartamát passzív alkatrészek határozzák meg, ezért a működés kiszámítható és stabil. A vezérlés teljes egészében analóg, nincs programozás, nincs firmware, a hangjelzés az alkatrészek fizikai paramétereiből adódik. A kialakítás nem alkalmas hangerő-szabályozásra vagy többféle dallam lejátszására, mivel a cél egy egyszerű, fix funkciójú hangjelző áramkör bemutatása.
Felhasználási lehetőségek – gyakorlati példák
- Asztali vagy dobozolt ajtócsengő bemutató modellként
- Elektronikai alapismeretek szemléltetése oktatásban
- Forrasztási gyakorlat kezdők számára
- 555 időzítő működésének megértése gyakorlati példán
- Hanggenerátor alapelvének demonstrálása
- Hobby projektekhez hangjelző egységként
- Elektronikai szakköri vagy tanfolyami feladatként
Az áramkör tipikusan beltéri, kisfeszültségű környezetben értelmezhető, nem ipari riasztó vagy nagy hangerőre tervezett jelzőeszköz.
A készlet kizárólag hagyományos, átmenő furatos alkatrészeket tartalmaz, így a forrasztás jól követhető. Az 555 időzítő IC az egyik legelterjedtebb oktatási célú integrált áramkör, működéséről széles körű magyar és nemzetközi dokumentáció érhető el. Az áramkör nem igényel mikrokontrollert, programozókábelt vagy számítógépes kapcsolatot, a működés az összeszerelés után azonnal ellenőrizhető.
Műszaki jellemzők
- Áramköri felépítés: analóg hanggenerátor
- Központi IC: 555 időzítő
- Hangjelzés típusa: kétfrekvenciás „ding-dong”
- Kezelőszerv: nyomógomb
- Hangkeltő elem: hangszóró vagy piezo hangkeltő
- Alkatrésztechnológia: átmenő furatos
- Összeszerelés: kézi forrasztás szükséges
- Csomag név: NE555 kapucsengő készlet
- Működési feszültség: 4.0-12.0V
- PCB méret: 28mm (Hosszúság) * 25mm (Szélesség)
- Hangkészülék: 8 Ohm, 0.25W
Dokumentáció
- Szitázva az áramköri lapon.
- Nyomtatott lapon a kapcsolás és az alkatrészlista)

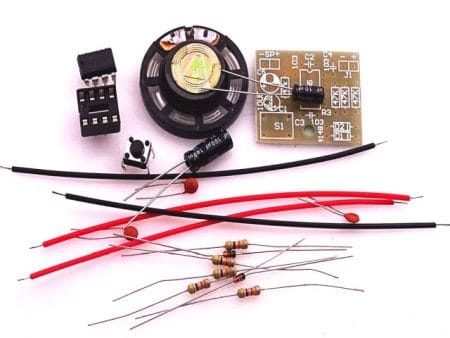

Csomag tartalma
- 1 db 8 Ohm 0.25W hangszóró
- 2 db 100mm piros vezeték
- 2 db 100mm fekete vezeték
- 1 db NE555 chip
- 1 db 8P IC blokk
- 1 db 100uF 25V kondenzátor
- 1 db 10uF 25V kondenzátor
- 1 db 6x6x5 mm nyomógomb
- 3 db 103 kerámia kondenzátor
- 5 db 47K ellenállás
- 2 db 1N4148 diódák
- Egyéb szerelési segédanyag: a készlet nem tartalmazza (pl. forrasztási segédanyagok)
Csomag
- 1x komplett készlet (alkatrészcsomag)
