Leírás
Az SMD forrasztást nem elég videón nézni. Egy ponton muszáj megfogni a csipeszt, odatenni az alkatrészt, adagolni a fluxot, és megtapasztalni, mennyi hő, mennyi ón és mennyi türelem kell ahhoz, hogy a forrpont tényleg szép legyen.
Erre való a Gyakorlópanel SMD V.: egy kifejezetten SMD forrasztás gyakorlására készült kis NYÁK-készlet, ahol nem egy drága, éles áramkörön tanulsz, hanem egy erre szánt gyakorlópanelen.

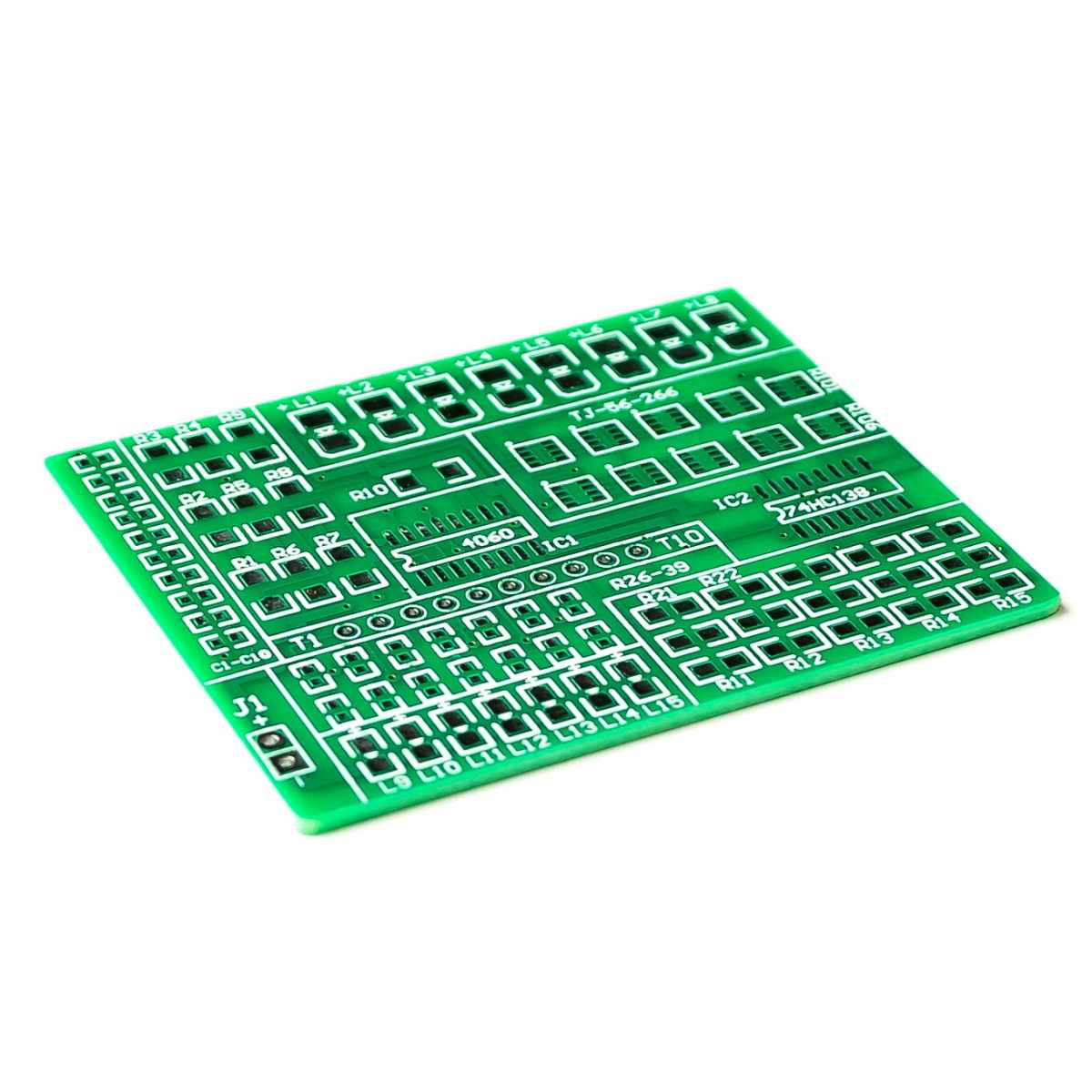

A panel előfúrt, maratott és forrasztásgátló lakkal ellátott. A forrpontok előónozottak, ami kezdésnél sokat segít: könnyebb “megindítani” a forrasztást, és gyorsabban érzed rá, hogyan viselkedik az ón az apró SMD padokon. A készlet nem csak üres gyakorlófelület. A működő rész LED-soros vezérlést épít fel CD4060 és 74HC138 digitális IC-k köré. Így a végén nem csak azt látod, hogy “valamit odaforrasztottál”, hanem ellenőrizhető, életre kelő áramkört kapsz.
Fontos: az összeállításhoz forrasztópáka és forrasztóón szükséges. Finom munkához erősen ajánlott flux, csipesz és nagyító vagy nagyítós lámpa is.
Műhelytitok: SMD-t nem bátorságként kell megfogni, hanem a gyakorlással
Az első SMD forrasztásnál sokan túl széles és nagy mozdulatokkal dolgoznak. Túl sok ón, túl sok hő és túl hosszú melegítés. Aztán jön a bosszúság: elcsúszik az alkatrész, összefut két pad, vagy egyszerűen nem néz ki úgy, ahogy a képeken.
A trükk nem az, hogy “biztos kéz kell hozzá”. Persze, az sem árt. De ami igazán számít: a sorrend.
Előbb egy pici ón az egyik padra. Aztán csipesszel helyére igazítod az alkatrészt. Megmelegíted az előónozott pontot, az alkatrész beül a helyére. Utána jöhet a másik oldal. Ha kell, egy kevés flux, és máris sokkal szebb lesz a kötés. Ezért jó egy gyakorlópanel: nem élesben kell megtanulni. Nem egy drága modulon, nem egy javításra váró panelen, nem egy pótolhatatlan alkatrészen. Itt hibázhatsz, javíthatsz, újrapróbálhatod – és közben fejlődik a kezed.
Miért érdekes?
Mert az SMD forrasztás elsőre ijesztőnek tűnik, de jól felépített gyakorlással hamar megszelídül.
- Kifejezetten SMD forrasztás gyakorlására készült panel.
- Előfúrt, maratott, forrasztásgátló lakkal ellátott NYÁK.
- Előónozott forrpontok a könnyebb kezdéshez.
- Többféle SMD alkatrészméret gyakorlásához használható.
- Működő LED-soros áramkörrel ellenőrizhető a szerelés eredménye.
- CD4060 és 74HC138 IC-kre épülő digitális vezérlés.
- T1-T10 mérőpontokon multiméterrel is ellenőrizhető bekötések.
- 5 V tápfeszültséggel működtethető kész áramkörként.
- Jó választás kezdőknek, szakkörre, oktatáshoz és saját kézügyesség fejlesztéséhez.
Nem csak gyakorolsz rajta, hanem visszajelzést is kapsz. Ha szépen dolgoztál, a panel működéssel hálálja meg.
Hogyan működik?

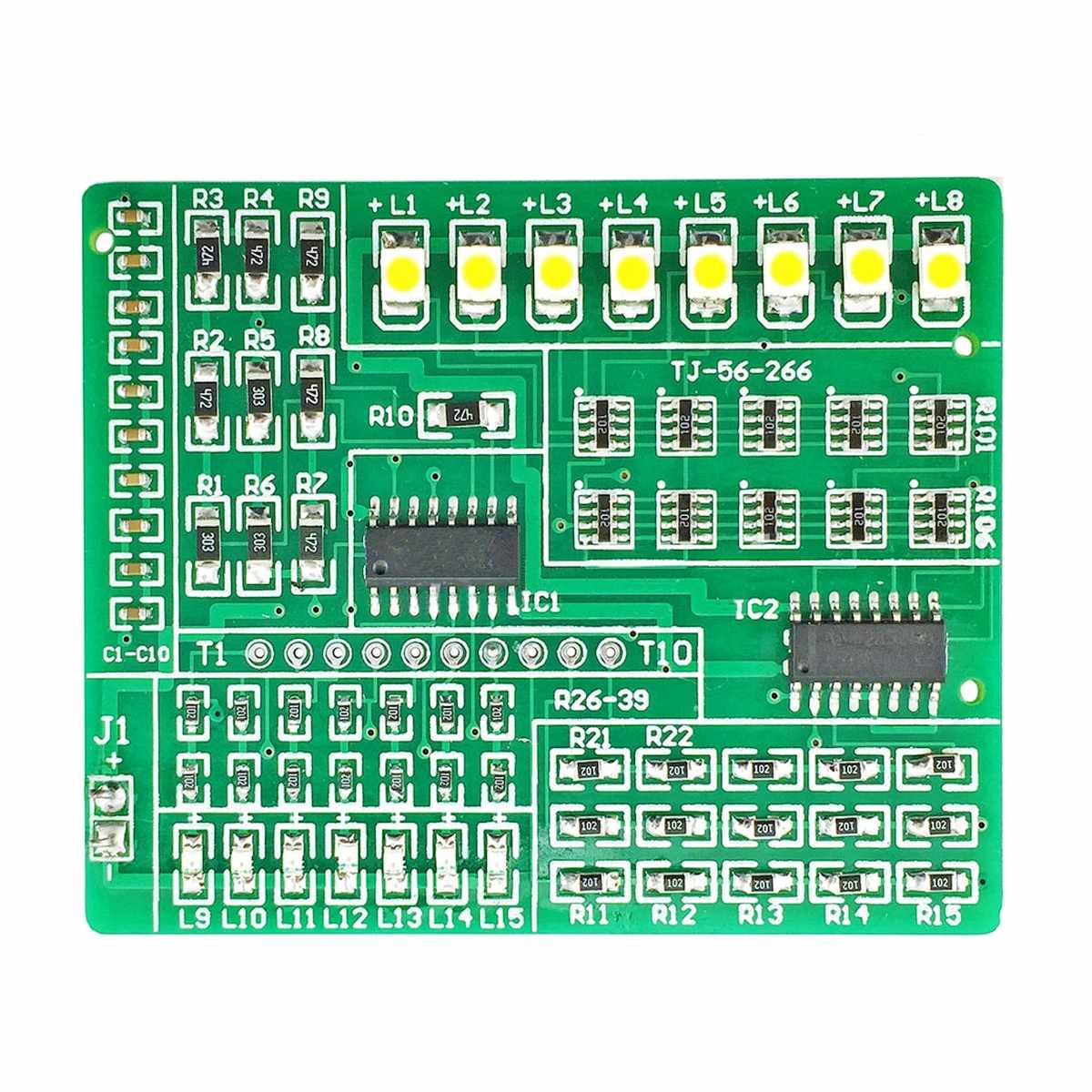

A gyakorlópanel működő része egy LED-vezérlő áramkör.
A kapcsolás egyik fő eleme a CD4060, amely oszcillátort és bináris számlálót tartalmaz. Az oszcillátor egy külső RC hálózat segítségével állít elő órajelet, a számláló pedig ebből különböző frekvenciájú kimeneti jeleket hoz létre.
A másik fontos IC a 74HC138, egy 3-8 vonalas dekódoló. Ennek kimenetei a LED-ek dinamikus vezérlésében vesznek részt. A CD4060 bináris kimeneteivel együtt a panel LED-sora automatikus fényjátékot adhat, ha a szerelés rendben sikerült.

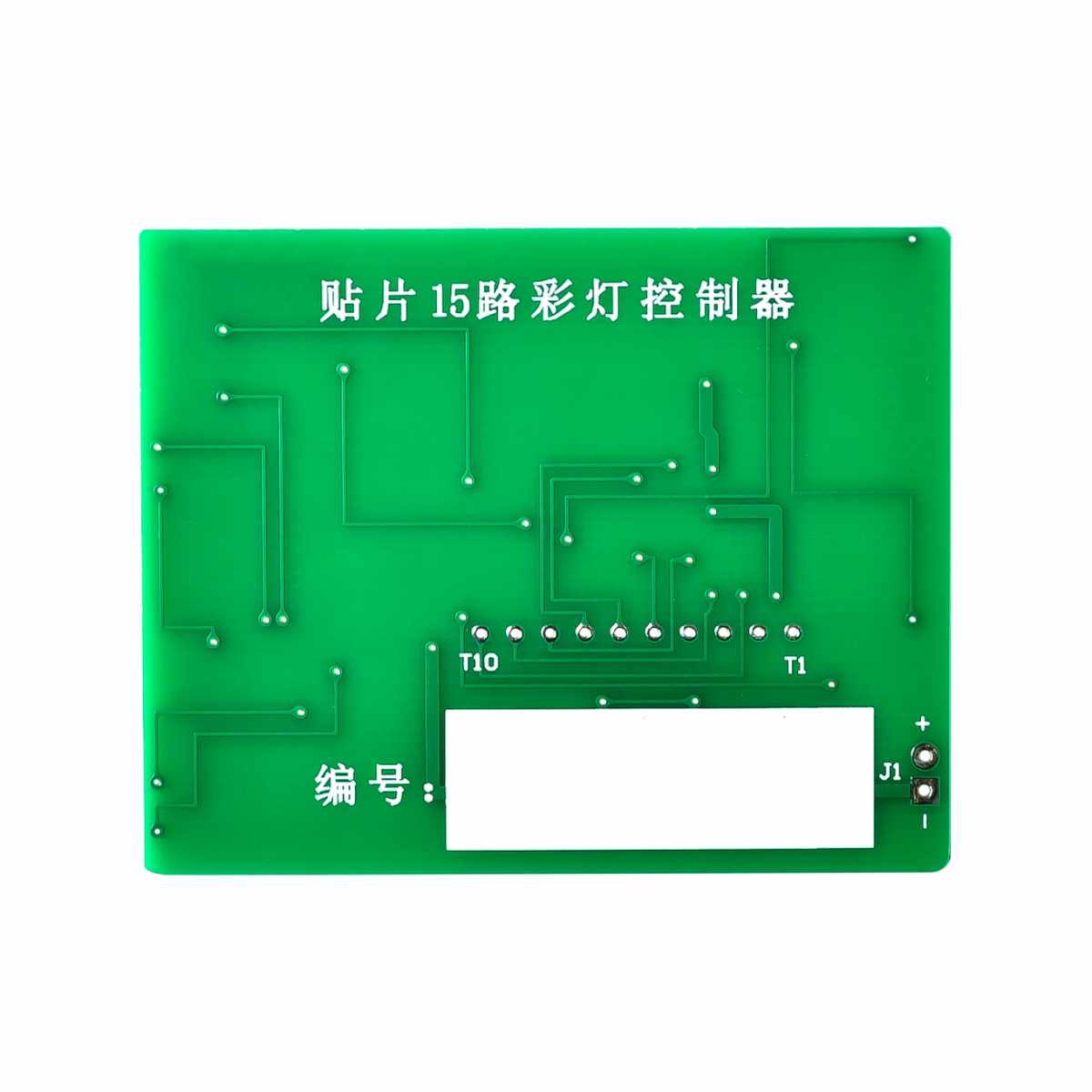

A panelen a forrasztás megfelelősége T1-T10 mérőpontokon is ellenőrizhető. Ez nagyon hasznos gyakorlásnál, mert nem csak szemre nézed a forrasztást, hanem műszerrel is vissza tudod ellenőrizni, hogy van-e kapcsolat ott, ahol lennie kell.
Mire használhatod?
Ez a készlet azoknak való, akik szeretnének bátrabban bánni az SMD alkatrészekkel.
Tipikus felhasználás:
- SMD forrasztás első gyakorlásához,
- kézügyesség fejlesztéséhez apró alkatrészekkel,
- csipeszes alkatrészpozicionálás megtanulásához,
- flux és ónmennyiség gyakorlásához,
- forrasztási hibák felismeréséhez és javításához,
- multiméteres ellenőrzés gyakorlásához,
- elektronikai szakkörre vagy tanfolyamra,
- pákaállomás, forrólevegő vagy nagyítós munkamódszer kipróbálásához,
- kezdő SMD javítási rutin megalapozásához.
A panel különösen jó akkor, ha eddig inkább furatszerelt alkatrészekkel dolgoztál, és szeretnéd átlépni az SMD-től való első félelmet.
Hogyan érdemes nekikezdeni?
Ne az IC-vel kezdd. Ez az egyik legjobb műhelytipp, amit egy ilyen panelnél adni lehet. Először a könnyebb, kevésbé kockázatos alkatrészekkel gyakorolj: ellenállásokkal, kondenzátorokkal, egyszerűbb SMD pozíciókkal.
Javasolt sorrend:
- Nézd át a panelt és az alkatrészeket.
- Készítsd elő a pákát, ónt, fluxot, csipeszt és nagyítót.
- Kezdj a gyakorló zóna egyszerűbb alkatrészeivel.
- Tanuld meg az “egyik pad előónozása” technikát.
- Csipesszel igazítsd helyére az alkatrészt.
- Rögzítsd az egyik oldalt, majd forraszd a másikat.
- Ellenőrizd nagyítóval a kötést.
- Multiméterrel mérj rá a fontos pontokra.
- Csak ezután menj tovább a működő LED-soros áramköri részre.
Így nem az történik, hogy az első bizonytalan mozdulat rögtön a működő áramkör legfontosabb részén landol.
Milyen szerszámokkal lesz könnyebb?
A készlet összeállításához forrasztópáka és ón szükséges, de SMD-nél van néhány apróság, ami aranyat ér.
Ajánlott eszközök:
- finom hegyű forrasztópáka,
- szabályozható hőmérsékletű pákaállomás,
- vékony forrasztóón,
- flux vagy flux toll,
- hegyes csipesz,
- nagyító, nagyítós lámpa vagy mikroszkóp,
- multiméter ellenőrzéshez,
- ónszívó sodrat javításhoz,
- jó megvilágítás és stabil munkafelület.
Műhelytitok: SMD-nél a flux nem luxus, hanem idegrendszer-kímélő eszköz. Segít, hogy az ón oda fusson, ahová kell, és kevésbé akarjon hidat képezni két közeli pad között.
Mire nem való?
Ez gyakorlókészlet, nem késztermék és nem ipari vezérlőpanel. Nem ezt keresed, ha:
- azonnal használható, kész LED-effekt modult szeretnél,
- forrasztópáka nélkül összerakható készletet keresel,
- teljesen gyerekbiztos, felügyelet nélkül használható játékot akarsz,
- hálózati feszültséggel működő gyakorlóáramkörre van szükséged,
- végleges beépítéshez keresel minősített elektronikát.
Ez a panel tanulásra, gyakorlásra és kézügyesség fejlesztésére való. Pont az a célja, hogy forrasztás közben tanulj belőle.
Működési ismertető
Ez az áramkör a CD4060 és a 74HC138 digitális integrált áramkörökből álló fénykibocsátó dióda automatikus vezérlő áramköre. A CD4060 egy oszcillátort és egy 10 fokozatú bináris számlálót tartalmaz és az oszcillátor külsőleg kapcsolódhat egy ellenállás-kondenzátor (RC) áramkörhöz.
Ebben az áramkörben RC oszcillációs módszert alkalmaznak, ahol az R1-R10 ellenállások párhuzamosan vannak kötve a C1-C10 kondenzátorokkal, és az ellenállás kombinált értéke az egyes ellenállások reciprok összegével számítható. A kondenzátorok esetében a kombinált kapacitás az egyes kapacitások összegének hányadosa a kondenzátorok számával (például 104/10).
A CD4060 oszcillátor jeleket generál a számláló számára. A számláló bináris kimenetei folyamatosan váltakoznak és ezek az oszcillátor frekvenciájával meghatározott frekvencián lépnek ki a Q4-Q14 lábakon. Minden Q4-Q10 kimenet egy-egy LED-et (L9-L15) vezérel, amelyek villogási üteme különböző frekvenciájú.
A 74HC138 egy 3-8 vonalas dekódoló, amely alacsony jelszinttel aktiválja a kimeneti csatornákat. A Y0-Y7 kimenetek alacsony szintre váltása lehetővé teszi az L1-L8 LED-ek dinamikus megjelenítését, valamint a CD4060 bináris számlálója folyamatosan újraindul, így a 15 LED automatikus vezérlése megvalósul.
Műszaki adatok
- Termék neve: Gyakorlópanel SMD V.
- Termékmodell: TJ-56-266
- Funkció: SMD forrasztás gyakorlókészlet működő LED-soros áramkörrel
- NYÁK anyaga: FR-4 üvegszálas
- Hordozó vastagsága: 1,5 mm
- Rézvastagság: 35 µm, standard
- Tápfeszültség: DC 5 V

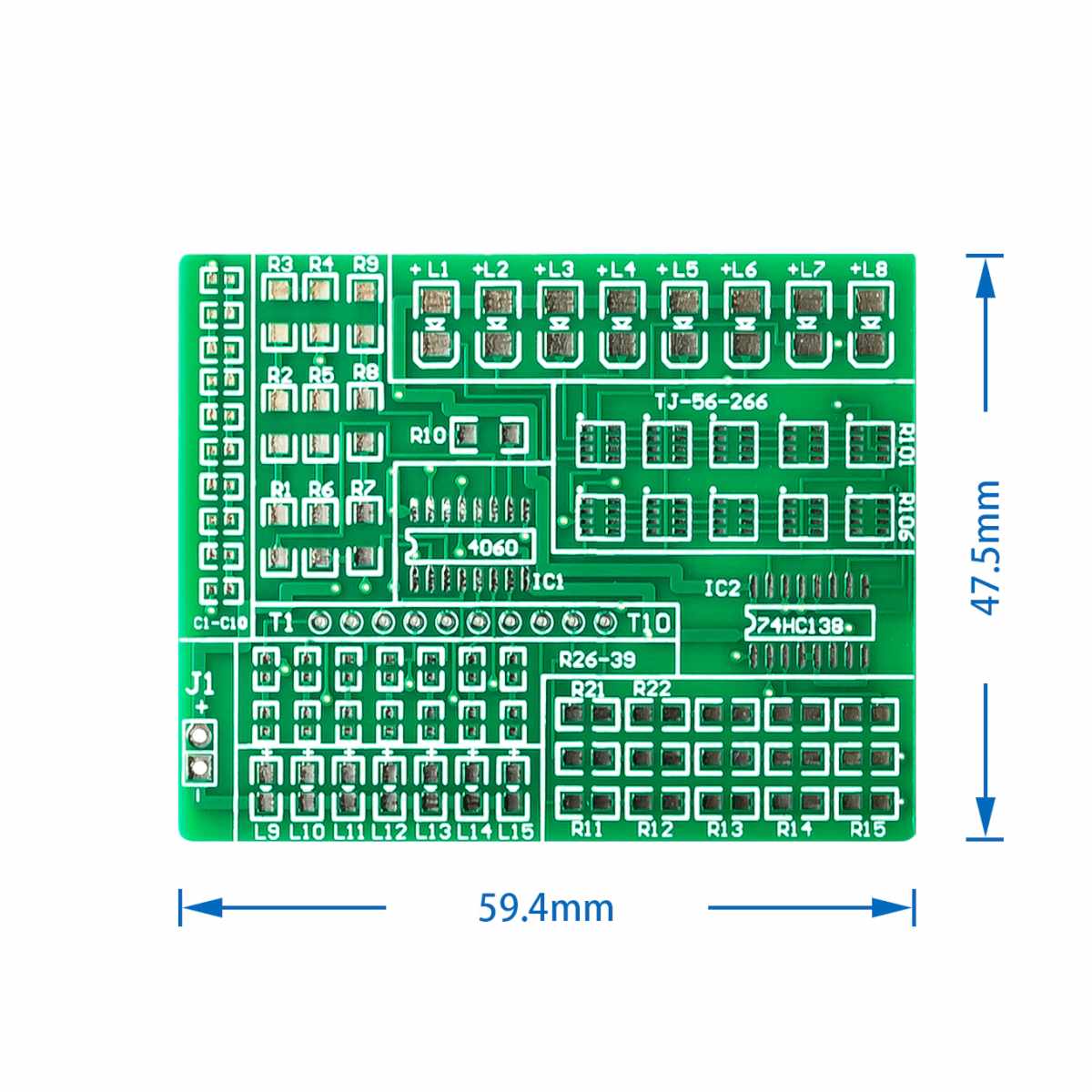

- Panel mérete: ~59 × 48 mm
- Nehézség: könnyű
- Fő IC-k: CD4060, 74HC138 / 74xx138
- Ellenőrzési lehetőség: T1-T10 mérőpontokon multiméterrel
- Felhasználás: SMD forrasztás gyakorlása, oktatás, elektronikai tanulókészlet

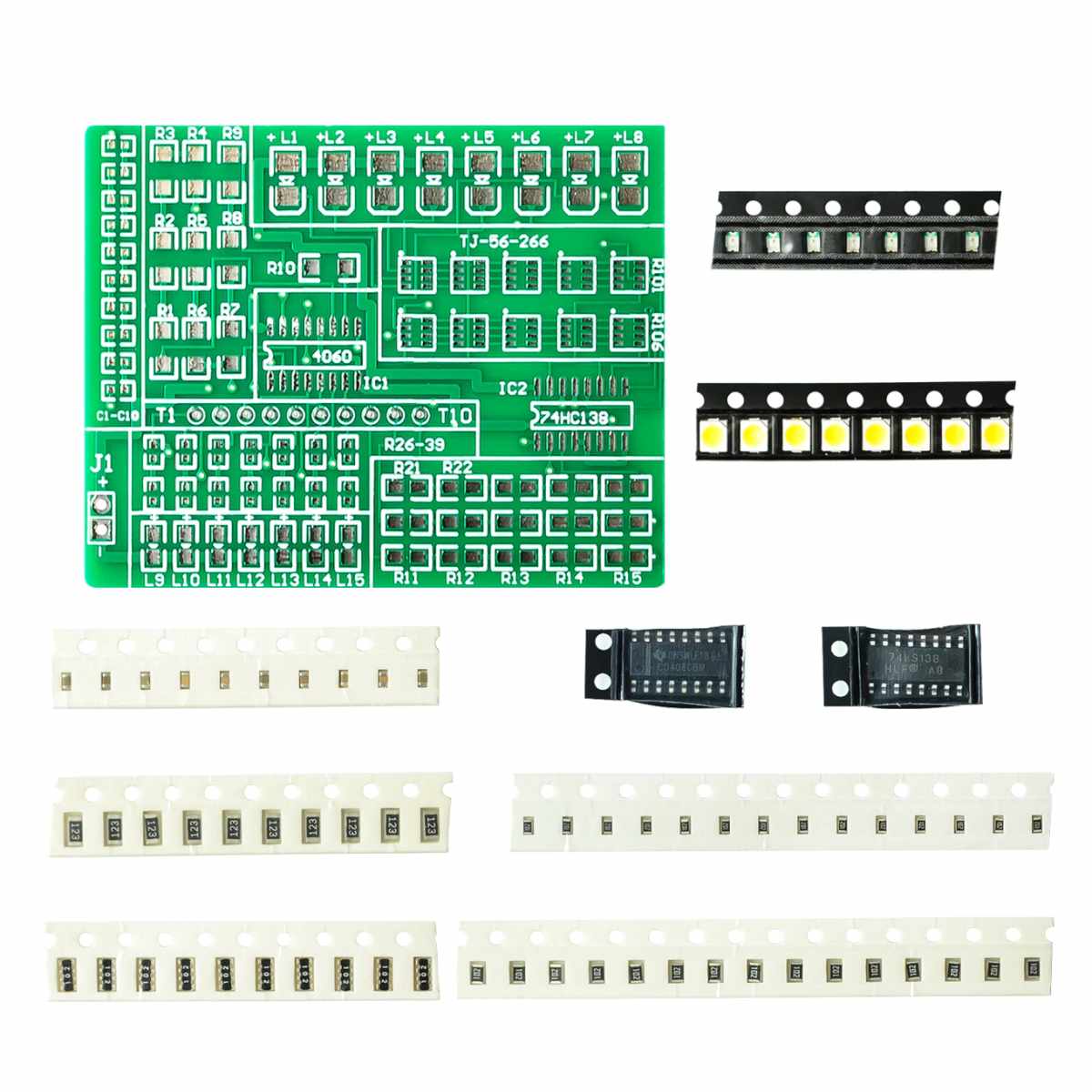

Csomag
- 1× NYÁK lap
- 1× 4060 IC
- 1× 74xx138 IC
- 8× LED
- ellenállások
- SMD tekercs
- hálóellenállások
Megjegyzés: az összeállításhoz forrasztópáka és forrasztóón szükséges!
