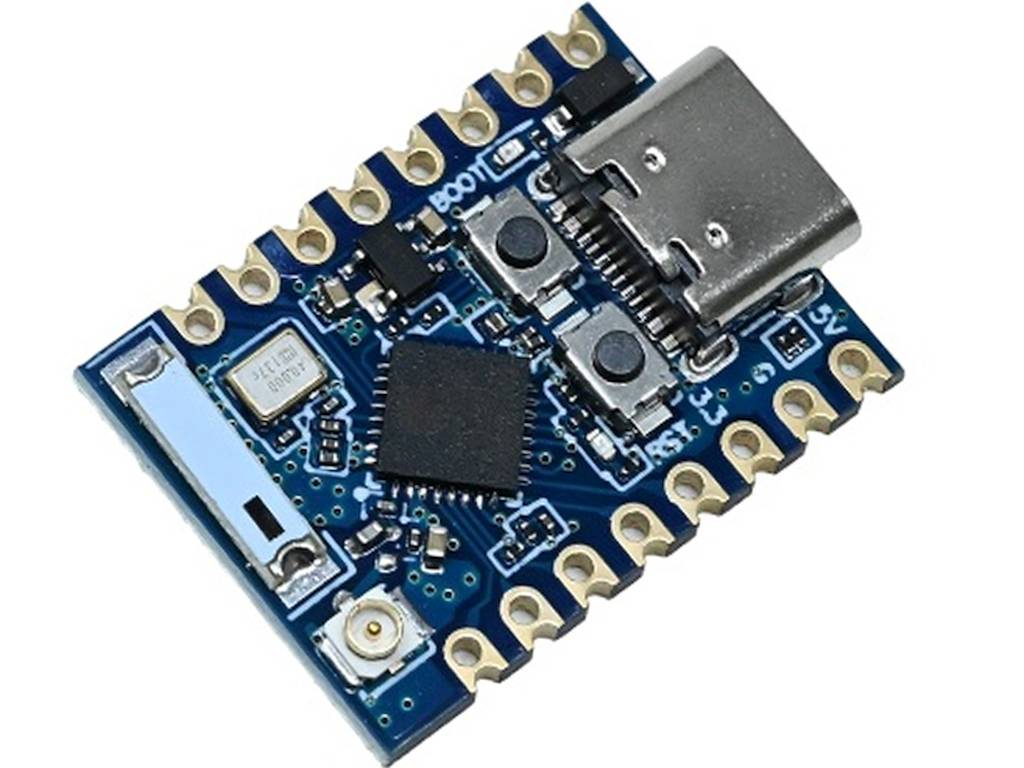

ESP32‑C3 Mini Pro – Supermini (ESP32C3, 4MB Flash, uFl, USB-C)

Leírás

Az ESP32‑C3 Mini Pro – Supermini egy ultrakompakt IoT fejlesztőpanel, amely a Espressif ESP32‑C3 32‑bites RISC‑V mikrovezérlőre épül. Ez a mini fejlesztőkártya Wi‑Fi 802.11b/g/n és Bluetooth 5.0 (LE) vezeték nélküli kapcsolattal rendelkezik, így különösen ideális kis energiaigényű okos eszközök, sensorhálózatok, viselhető IoT projektek, valamint alacsony fogyasztású beágyazott rendszerek fejlesztéséhez. A kompakt méret és az USB‑C csatlakozás együttesen leegyszerűsíti a prototípusfejlesztést és programozást.

Működési elv

A panel középpontjában a Espressif ESP32‑C3FN4 SoC áll, amely egy 32‑bites RISC‑V egymagos processzort tartalmaz, akár 160 MHz‑es órajellel. A chip beépített IEEE 802.11b/g/n Wi‑Fi és Bluetooth 5.0 Low Energy vezeték nélküli interfészeket kínál, így egyszerre képes IP‑hálózati és BLE kommunikációra.

A vezérlő belső memóriái ~400 KB SRAM és ~384 KB ROM, valamint egy 4 MB SPI Flash tároló biztosít elegendő helyet programok és változók számára. A kis méret ellenére a panel több GPIO lábat hoz ki digitális I/O, PWM, UART, SPI, I2C és ADC interfészekhez.

A táplálás történhet USB‑C‑n keresztül vagy külső 5 V‑os VIN lábról, amelyet az onboard 3.3 V‑os szabályozó alakít a mikrokontroller számára.

A modul különlegessége a kerámia antenna mellett megtalálható a külső antenna csatlakoztatására szolgáló uFl csatlakozás is a alaplapon!

Felhasználási lehetőségek

Ez a fejlesztőpanel sokféle alkalmazásban megállja a helyét:

• IoT csomópontok, adatgyűjtő egységek vezeték nélküli szenzorokkal
• Webes vezérlésű okos eszközök, MQTT kliensek
• Viselhető elektronika és alacsony fogyasztású BLE eszközök
• Automatizálás és vezérlés CAN‑busz vagy más interfésszel
• Prototípusok Arduino IDE, ESP‑IDF vagy MicroPython alapon
• Energiahatékony alkalmi projekt (mély alvó módok)

Az ESP32‑C3 chipset az Espressif hivatalos sorozatának része, amelyet széles körben támogatnak a fejlesztői eszközök, például az Arduino IDE, az ESP‑IDF, a PlatformIO és a MicroPython. A platform népszerűsége miatt rengeteg példa, tutorial és közösségi tartalom érhető el a hálózati kapcsolatok, mély alvó üzemmódok vagy BLE szolgáltatások implementálásához.

Jellemzők

• Mikrovezérlő: ESP32‑C3FN4 (32‑bites RISC‑V, egy mag)
• Max. órajel: 160 MHz
• Memória (SRAM): ~400 KB
• ROM: ~384 KB
• Flash: 4 MB onboard SPI Flash
• Vezeték nélküli: Wi‑Fi 802.11 b/g/n, Bluetooth 5.0 (LE)
• Deep‑sleep fogyasztás: kb. 40–600 µA (fogyasztási profil függő)
• GPIO: több programozható láb (ADC, PWM, UART, SPI, I2C)
• USB interfész: USB‑C (táplálás + programozás + serial)
• Tápfeszültség: 5 V USB‑C vagy külső VIN / 3.3 V belső logika
• Kiegészítők: Reset és Boot gomb
• Biztonság: Hardveres titkosítás (AES, SHA stb.) (chip szintű)

Dokumentációs és kapcsolódó linkek

• ESP32‑C3 Wi‑Fi & BLE SoC termékoldal [Espressif]
• ESP32‑C3 Super Mini / Zero Pro leírás és pinout [espboards.dev]
• ESP32‑C3 Pro Mini modul termékoldal [NerdShed]
• Szenzorcsalád: ESP32‑C3 [TavIR]
• Chipkészlet: ESP32‑C3 [TavIR]

Csomag

• 1x ESP32-C3 mini pro /  supermini alappanel
• 2x tüskesor csatlakozó
