Leírás
A ESP32-S3 Nano (ESP32-S3, 16MB, ESP32-S3-N16R8) (forrasztott) egy Nano formátumú ESP32-S3 fejlesztőpanel USB-C csatlakozóval, Wi-Fi-vel, Bluetooth LE-vel, 16 MB Flash memóriával és 8 MB PSRAM-mal. Nem klasszikus 5 V-os Arduino Nano, hanem 3,3 V logikai szintű, hálózatos és MicroPython/Arduino fejlesztésekhez jól használható ESP32-S3 alapú panel.
A ESP32-S3 Nano (ESP32-S3, 16MB, ESP32-S3-N16R8) (forrasztott) akkor kerül képbe, amikor Nano méretű panel kell, de a régi ATmega328P-s Nano már kevés. Itt nem csak több memória és nagyobb órajel van, hanem beépített Wi-Fi, Bluetooth LE, USB-C kapcsolat és ESP32-S3 környezet is.
A panel formája a Nano világot idézi, de a villamos viselkedése ESP32-S3. Ez a gyakorlatban azt jelenti, hogy a régi Nano projektek mechanikailag vagy kódszerkezetben kiindulópontot adhatnak, de a tápellátást, logikai szintet és lábkiosztást ellenőrizni kell.
Mi ez egy mondatban: Az ESP32-S3 Nano (ESP32-S3, 16MB, ESP32-S3-N16R8) (forrasztott) egy forrasztott tüskesoros, USB-C-s, Nano formátumú ESP32-S3 fejlesztőpanel 16 MB Flash és 8 MB PSRAM memóriával, Wi-Fi/Bluetooth LE kapcsolattal.
Működés és beépítés
A panel központja az ESP32-S3 családba tartozó kétmagos vezérlő. A programozás USB-C-n keresztül történik, a fejlesztéshez Arduino IDE, ESP-IDF vagy MicroPython környezet használható. Arduino IDE alatt a Nano ESP32 környezet jó kiindulási pont, de a konkrét panelnél a lábkiosztást mindig a pinout alapján kell ellenőrizni.

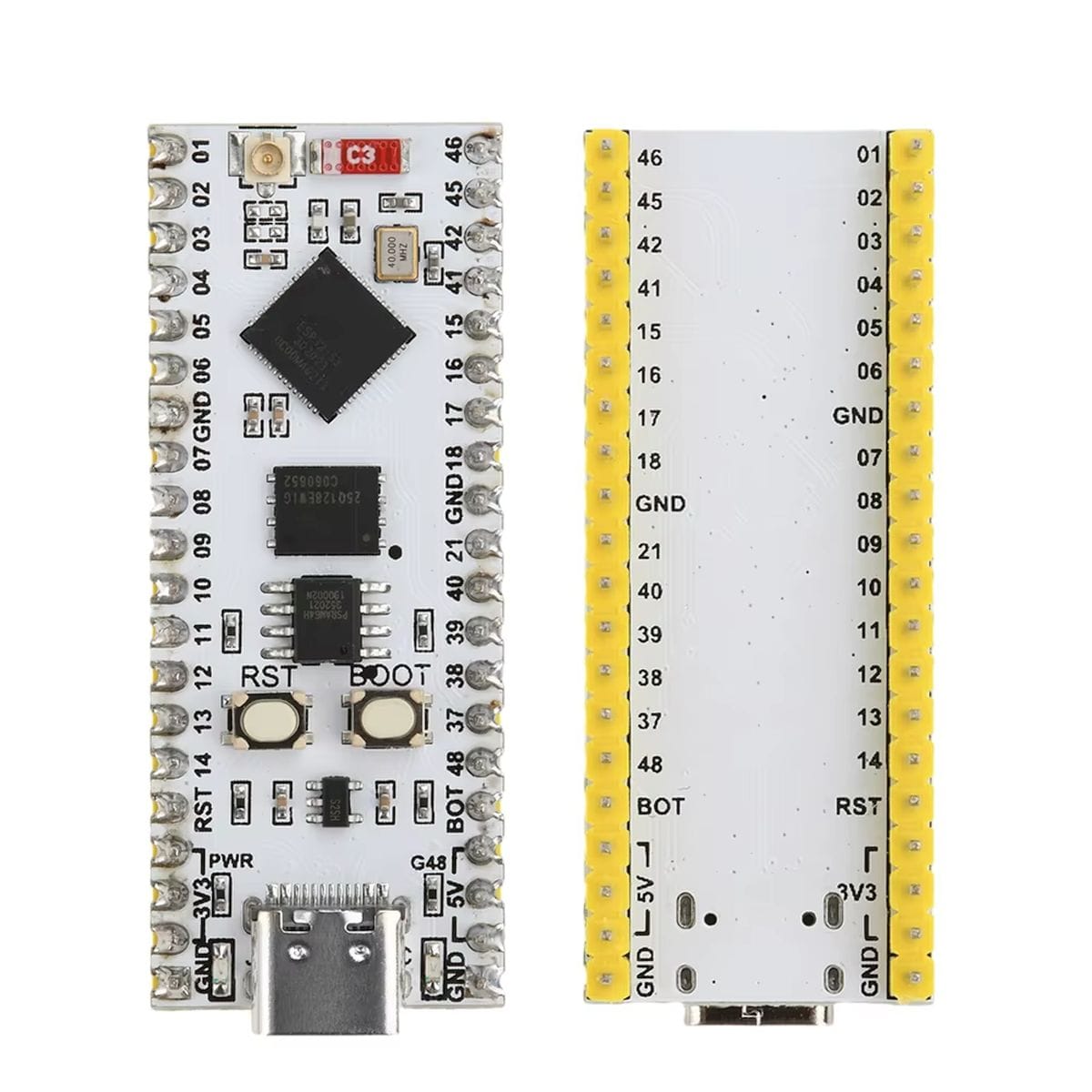

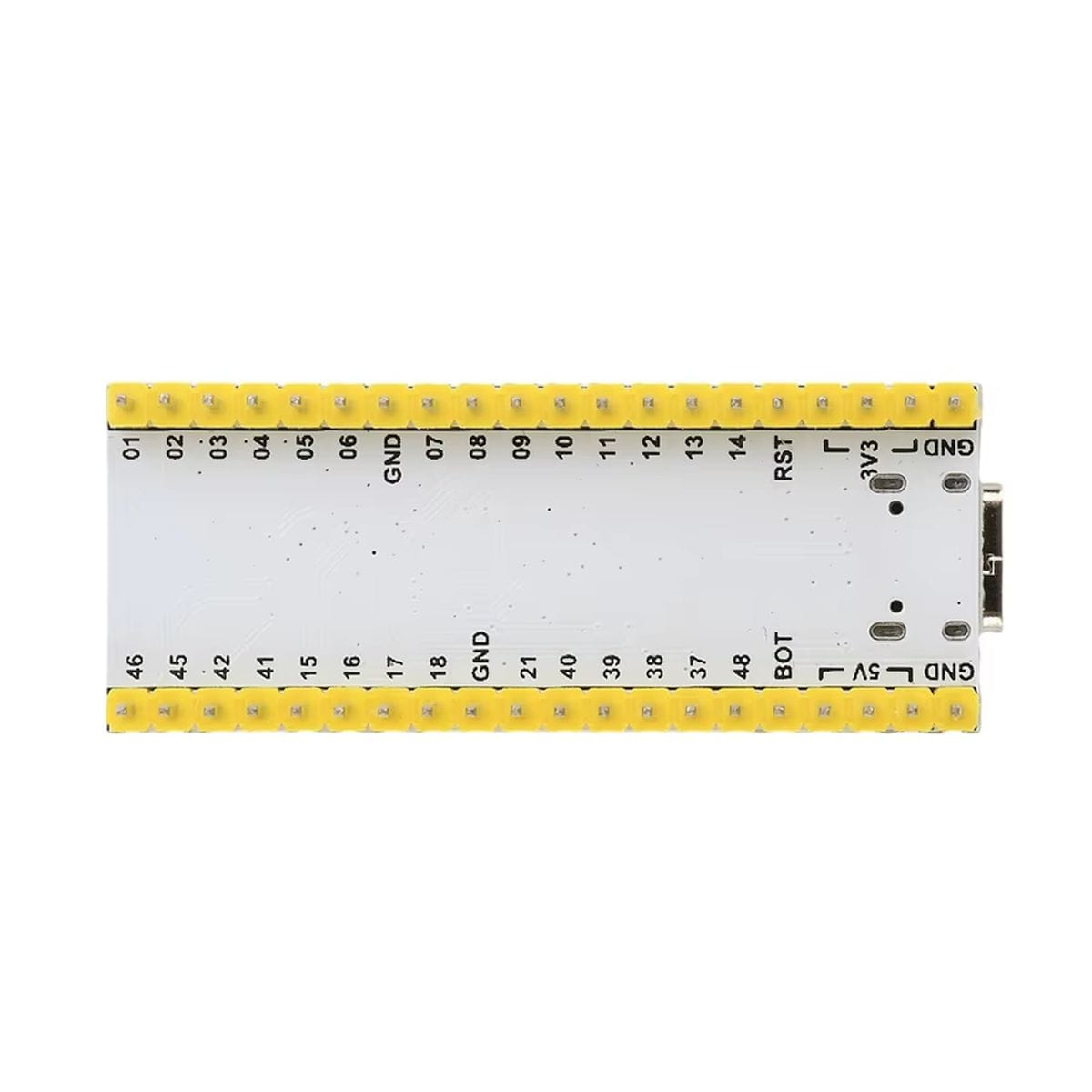

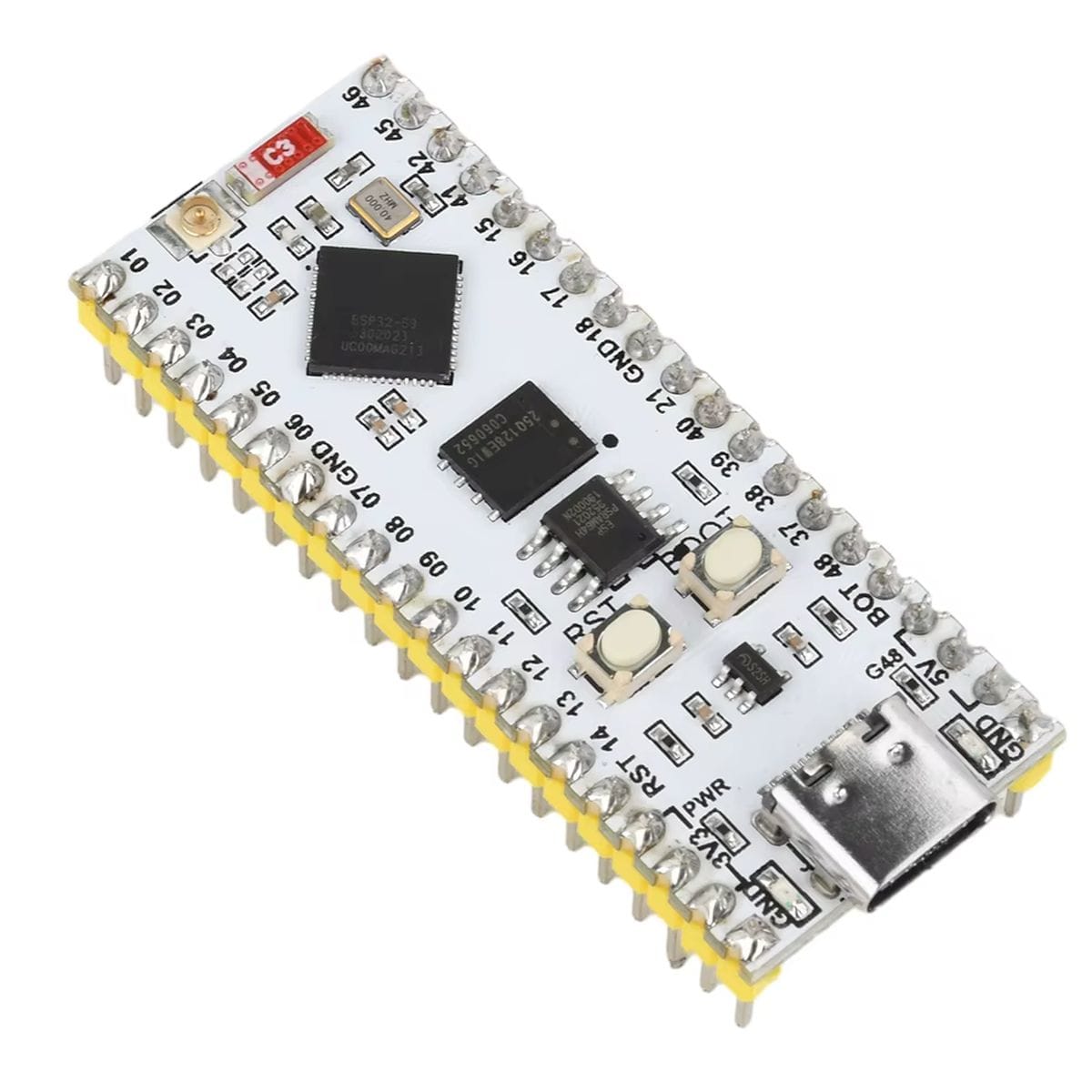

A forrasztott tüskesor miatt a ESP32-S3 Nano (ESP32-S3, 16MB, ESP32-S3-N16R8) (forrasztott) közvetlenül próbapanelbe vagy foglalatba tehető. Ez gyorsabb prototípus-építést ad, viszont a beépítési magasság és a tüskesor iránya már adott, ezért dobozolásnál és saját NYÁK-nál erre előre figyelni kell.

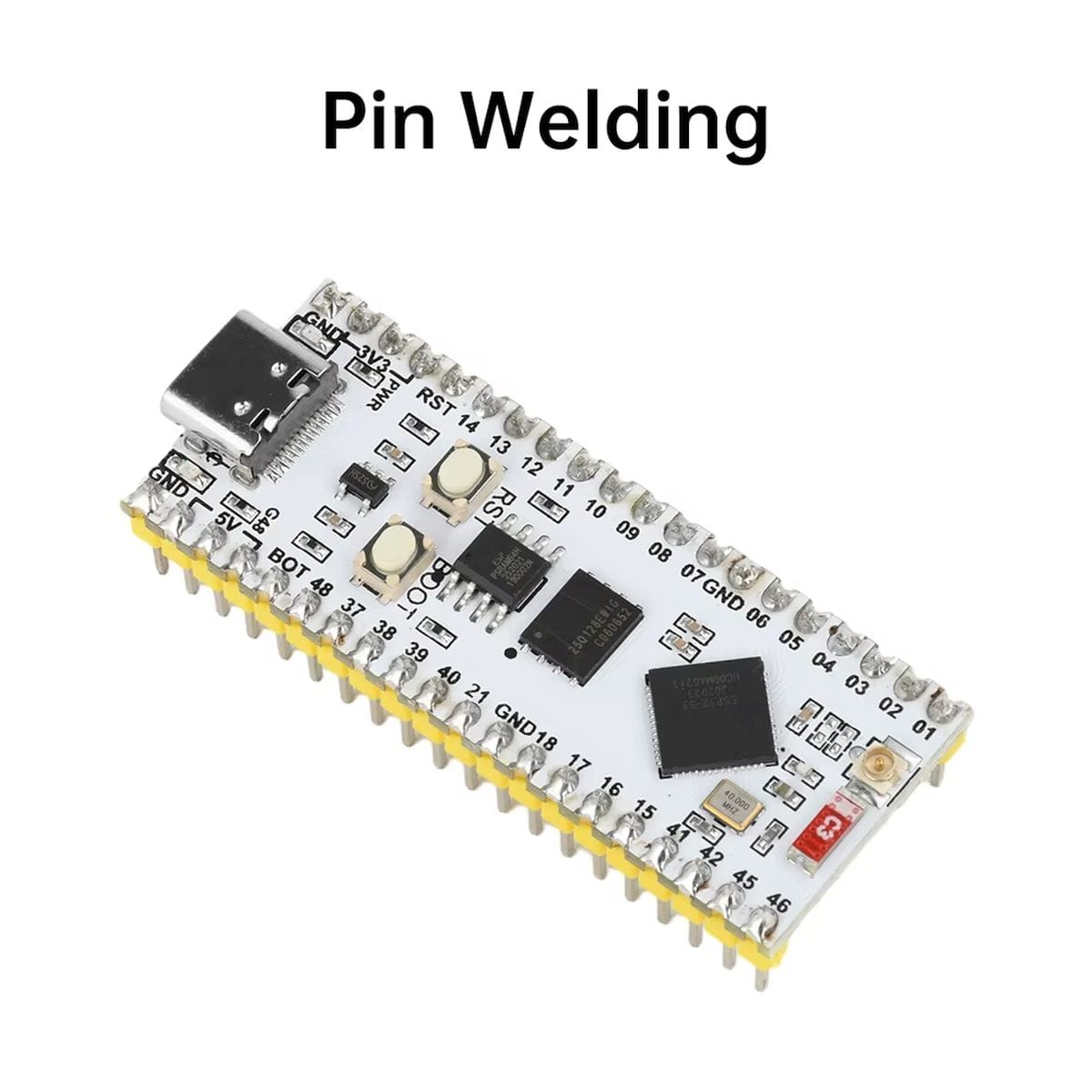

A modul beforrasztott tüskesorrral/lábakkal rendelkezik!
Felhasználási példák
- Wi-Fi-s adatgyűjtő hőmérséklet-, páratartalom- vagy nyomásérzékelőkkel.
- MicroPython alapú oktatási és gyors prototípus projektek.
- Webes konfigurációs felületet vagy helyi webszervert használó vezérlők.
- Bluetooth LE-s beviteli, mérési vagy vezérlési feladatok.
- USB HID kísérletek, például billentyűzet- vagy egéremuláció.
- ESP-NOW alapú, kis késleltetésű eszköz-eszköz kommunikáció.
- Nano méretű helyre tervezett, de nagyobb memóriát igénylő projektek.
- Szenzoros okosotthon csomópontok 3,3 V-os perifériákkal.
Kompatibilitás és beüzemelés
A ESP32-S3 Nano (ESP32-S3, 16MB, ESP32-S3-N16R8) (forrasztott) Nano formátuma miatt sok helyen kényelmesen beilleszthető, de nem szabad automatikusan 5 V-os Arduino Nano pótlásként kezelni. A GPIO-k 3,3 V-os logikával dolgoznak, ezért 5 V-os szenzor vagy régi Nano shield használatakor szintillesztésre lehet szükség.
| Mire figyelj? | Mit okoz? |
|---|---|
| 5 V-os jelet adnál közvetlenül GPIO-ra? | A 3,3 V-os bemenet sérülhet, ezért szintillesztést vagy 3,3 V kompatibilis modult használj. |
| Arduino Nano shieldet tennél rá? | A mechanikai illeszkedés nem jelenti azt, hogy a táp, a lábkiosztás és a logikai szint is stimmel. |
| Nem adatképes USB-C kábelt használsz? | A panel kaphat tápot, de a gépen nem jelenik meg programozható eszközként. |
| Arduino IDE-ben rossz panelt választasz? | Fordítási, feltöltési vagy periféria-hozzárendelési hibák jelentkezhetnek. |
| Wi-Fi mellett ADC2 lábat használnál mérésre? | ESP32 családnál ez ütközést okozhat, ezért a mérési lábat előre válaszd meg. |
| Nagyobb áramú fogyasztót táplálnál a panelről? | A fejlesztőpanel tápága nem motor, relé vagy LED-szalag közvetlen meghajtására való. |
Döntés előtt ellenőrizd
- A projekted 3,3 V logikai szinttel működik-e.
- Kell-e 16 MB Flash és 8 MB PSRAM, vagy elég egy kisebb ESP32-S3 panel.
- Nano formátumra van-e szükség, vagy jobb lenne nagyobb, könnyebben beköthető DevKitC jellegű panel.
- A használt könyvtár támogatja-e az ESP32-S3-at, nem csak a klasszikus ESP32-t.
- A kiválasztott GPIO-k nem boot, USB, flash/PSRAM vagy más speciális funkció miatt kötöttek-e.

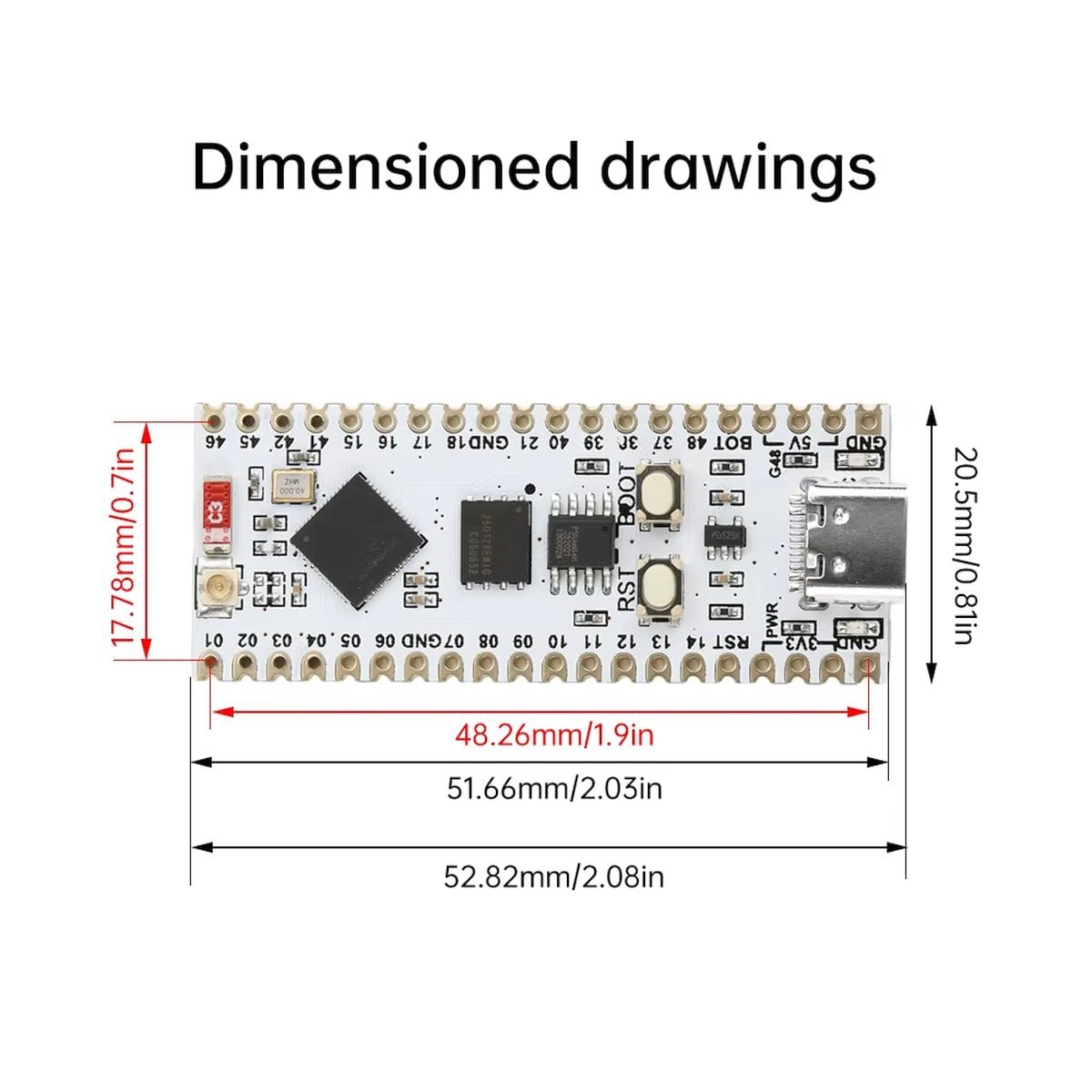

- A dobozban vagy saját panelen elfér-e a forrasztott tüskesoros kivitel.
Használati korlátok és mikor ne ezt válaszd
- Ne ezt válaszd, ha 5 V-os Arduino Nano panelt akarsz változtatás nélkül kiváltani.
- Ne ezt válaszd, ha sok 5 V-os szenzort vagy régi Nano shieldet szintillesztés nélkül szeretnél használni.
- Ne ezt válaszd, ha beépített CAN vezérlőre van szükséged.
- Ne ezt válaszd, ha nagyáramú kimeneteket, motorokat vagy reléket közvetlenül a fejlesztőpanelről hajtanál.
- Ne ezt válaszd, ha a projektedhez hitelesített, eredeti Arduino Nano ESP32 panel szükséges.
- Ne ezt válaszd, ha csak egy egyszerű, olcsó digitális ki-bemeneti vezérlő kell Wi-Fi és PSRAM nélkül.
Műhelytitok
A Nano formátum itt inkább kényelmi és helytakarékossági előny, nem garancia a régi Nano kapcsolások egy az egyben használatára. A legtöbb hiba nem a programban kezdődik, hanem ott, hogy a felhasználó 5 V-os Nano-logikával kezeli a 3,3 V-os ESP32-S3 panelt.
Műszaki jellemzők
| Vezérlő: | ESP32-S3R8 / ESP32-S3-N16R8 |
| Processzormag: | kétmagos Xtensa 32 bites LX7 |
| Órajel: | legfeljebb 240 MHz |
| SRAM: | 512 KB |
| ROM: | 384 KB |
| PSRAM: | 8 MB |
| Flash memória: | 16 MB |
| Vezeték nélküli kapcsolat: | 2,4 GHz Wi-Fi, Bluetooth LE |
| USB: | USB Type-C |
| Logikai szint: | 3,3 V |
| Tápellátás: | USB-C |
| Digitális lábak: | 14 |
| Analóg bemenetek: | 8 |
| PWM: | 5 egyidejű PWM csatorna |
| UART: | 2 |
| I2C: | 1 |
| SPI: | 1 |
| DAC: | nincs |
| CAN: | nincs |
| Antenna: | kerámia antenna |
| Kivitel: | forrasztott tüskesoros fejlesztőpanel |
Energiahatékonyság: Alacsony fogyasztású üzemmódok hosszú akkumulátor-élettartamhoz
Kompatibilitás: Arduino IDE, MicroPython és ESP-IDF fejlesztőkörnyezetek

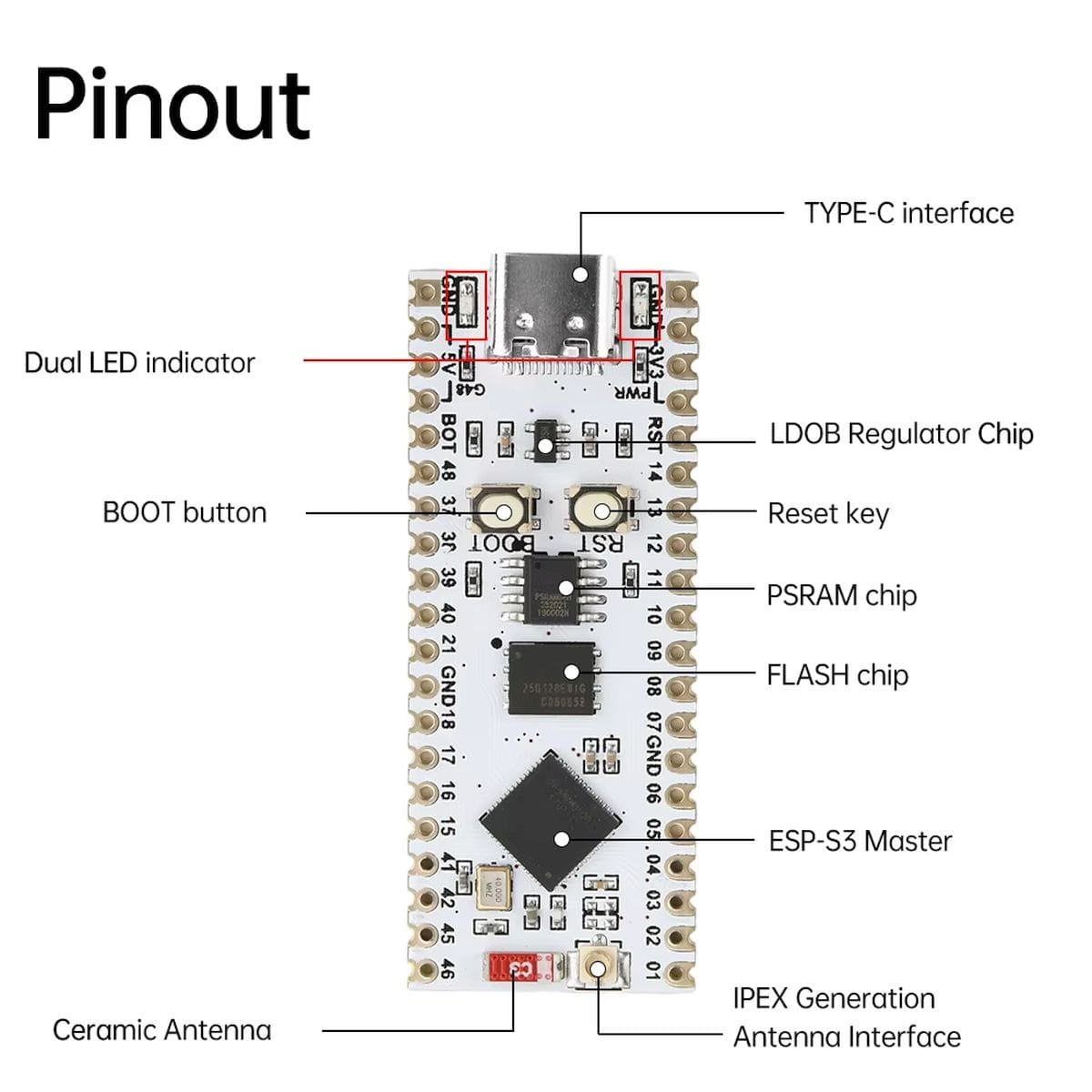

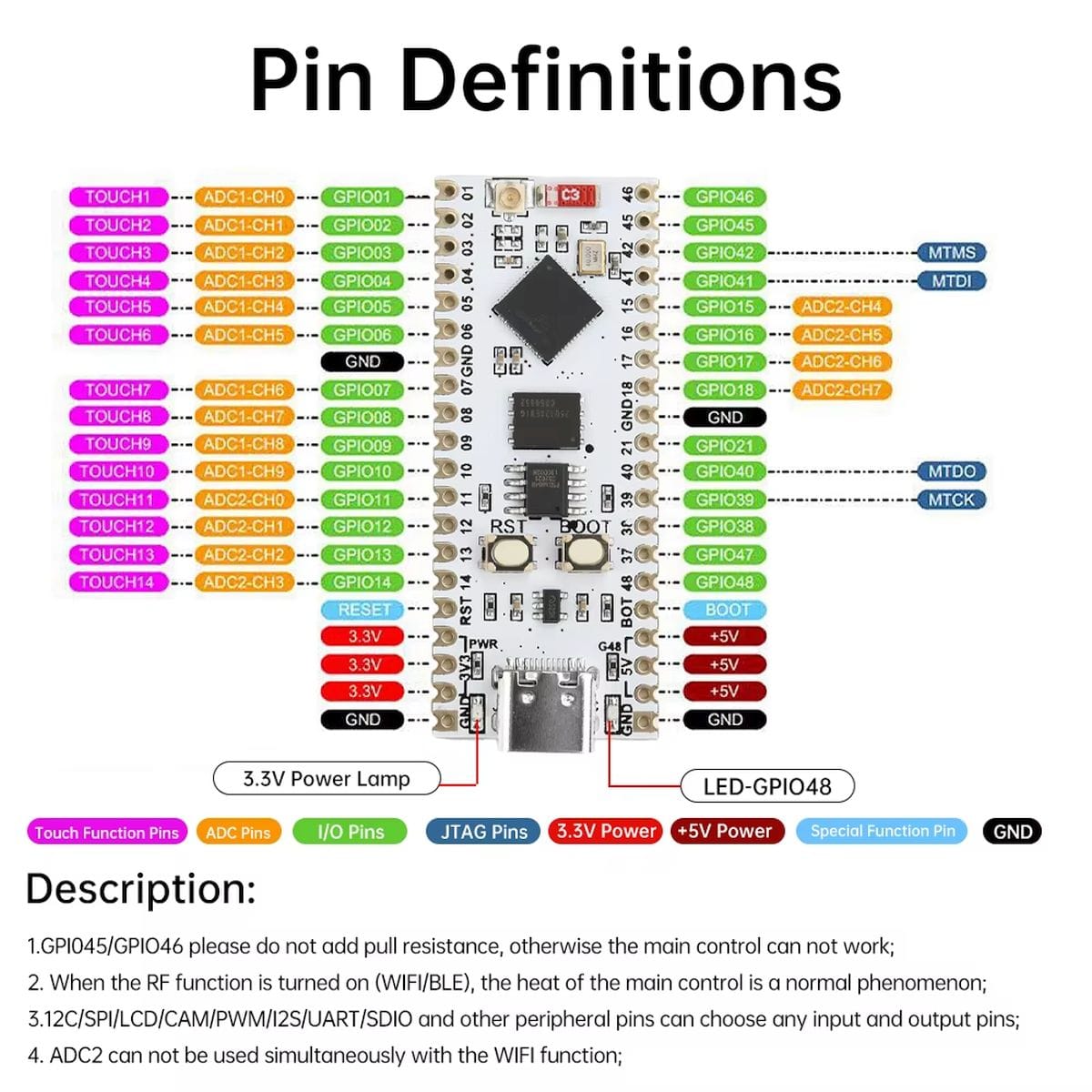

Lábkiosztás
- Szitázva a fejlesztőkészleten és a gyártói dokumentációban
- Mintakódok, termékleírás
- ESP32-S3-Nano dokumentáció Waveshare Wiki
- ESP32-S3 hivatalos SoC oldal Espressif
- ESP32 Arduino core GitHub
Csomag
- 1 db ESP32-S3 Nano (ESP32-S3, 16MB, ESP32-S3-N16R8) (forrasztott) fejlesztőpanel
