Leírás

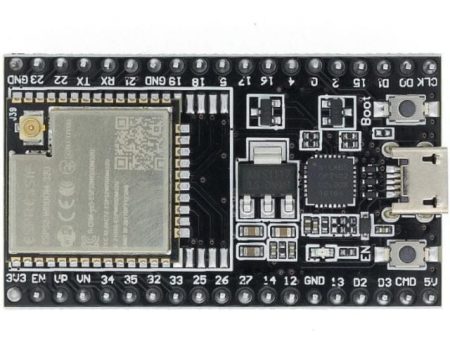

Külső antennás, teljes értékű fejlesztőpanel ESP32 platformhoz – 38 pines kialakítás, u.FL csatlakozó és USB-C interfész egyetlen panelen. Ez a fejlesztőmodul a népszerű ESP-WROOM-32 chipre épül, mely kettős magú, nagy teljesítményű mikrovezérlő WiFi és Bluetooth LE támogatással. Ideális választás stabil kommunikációt igénylő beágyazott rendszerekhez, ipari és prototípus célokra egyaránt.

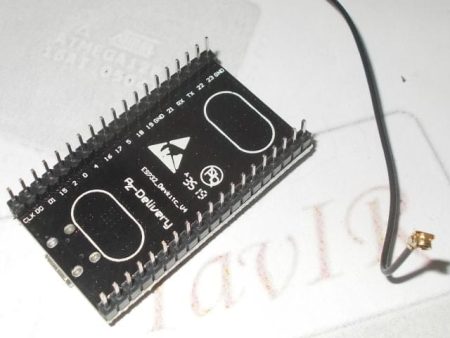

A panel 2×19-es kivezetéssel rendelkezik, így minden GPIO elérhető. A beépített u.FL csatlakozó lehetővé teszi külső antenna csatlakoztatását, így zavarvédett vagy távoli helyszíneken is biztosított a vezeték nélküli kapcsolat. Az USB-C port modern és megbízható adatátvitelt biztosít.
Az ESP32 WROOM-32 egy kétmagos, 32 bites mikrovezérlő, integrált WiFi (2.4 GHz) és Bluetooth (Classic + BLE) modullal. A CP2102 USB–soros átalakító egyszerű programozást és kommunikációt tesz lehetővé, közvetlenül USB-C porton keresztül. A panel a legtöbb fejlesztőkörnyezettel kompatibilis, többek között: Arduino IDE, PlatformIO, ESP-IDF.

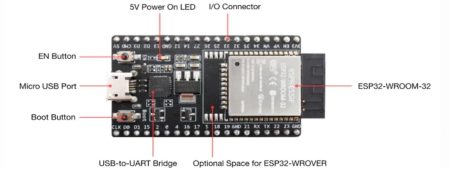

A 38 pines elrendezés (19-19 soros tüskesor) biztosítja az összes periféria és I/O hozzáférhetőségét. A külső antenna csatlakoztatása u.FL aljzaton történik, ez lehetőséget nyújt jobb jelerősség és távoli elhelyezés elérésére. A panel 5 V tápfeszültséggel működik, de a belső logikai szint 3.3 V. Az USB-C csatlakozás támogatja az egyszerű és biztos kábelezést modern eszközökkel.
Tippek
- Okosotthon vezérlőegységek (pl. relémodulok, szenzorhubok)
- Kültéri WiFi/Bluetooth szenzorállomások (külső antenna miatt ideális)
- Interaktív eszközök vagy installációk, ahol megbízható vezeték nélküli kapcsolat szükséges
- Műszaki prototípusok, ipari vezérlők, adatgyűjtő rendszerek
- Oktatási célú fejlesztések ESP32 platformon, ahol minden GPIO elérhető
Ez a panel teljes mértékben kompatibilis az Arduino, ESP-IDF és PlatformIO környezetekkel. Tesztelve lett Windows, Linux és Mac OS rendszereken is. Széleskörű támogatottsága miatt gyors prototípus-fejlesztéshez és végleges rendszerekhez is ajánlott. A CP2102 illesztőchip megbízható soros kapcsolatot biztosít, az u.FL csatlakozó pedig lehetővé teszi az antenna testreszabását a felhasználási helyszínnek megfelelően.
Alapadatok
- Mikrokontroller: ESP-WROOM-32
- Magok száma: 2 (Tensilica Xtensa LX6)
- Órajel: 240 MHz
- Flash memória: 4 MB
- WiFi: 802.11 b/g/n (2.4 GHz)
- Bluetooth: v4.2 BR/EDR + BLE
- GPIO-k száma: 30 (38 pines kivezetésen keresztül)
- Antenna csatlakozó: u.FL
- USB interfész: USB-C
- USB-UART chip: CP2102
- Tápfeszültség: 5 V (USB), belső 3.3 V
- Áramfelvétel: kb. 160 mA (átlagos terhelésnél)
- Fejlesztői támogatás: Arduino IDE, PlatformIO, ESP-IDF
- Panelméret: ~58 × 25 mm
- Raszter: 2.54 mm
Szolgáltatás
- ESP-32 központi mikrokontroller (WiFi, Bluetooth),
- Külső tápfeszültség 7..12 V (max. 6-20V),
- 14 digitális ki/bemenet (PWM-képes),
- 6 analóg bemenet,
- 4096 kbyte Flash (program) memória,
- 512 kbyte SRAM,
- 2×240 Mhz órajel,
- CP2102/CP2104 illesztőchip.
- USB-C csatlakozás
Dokumentáció
- Silabs gyártói driver: Windows, Linux, Mac OSX, Windows CE, Android.
- CP210x driver (Windows XP .. Windows 10, Linux, Mac, Android)
Csomag
- 1x NodeMCU ESP32 (ESP32-WROOM-32U) alappanel,
