AVR-Duino / Nano Supermini (328+CH340)

Leírás

Az Arduino Nano SuperMini 5V 16 MHz USB‑C egy kimondottan kis méretű, Arduino kompatibilis mikrokontroller fejlesztőkártya, amely az Atmel ATmega328P 8‑bites processzorra épül, 16 MHz órajelen, és modern USB‑C csatlakozást használ a számítógépes tápellátáshoz és programozáshoz. Ez a board ideális olyan projektekhez, ahol kicsi hely, 5 V‑os logika és az Arduino ökoszisztéma rugalmassága a fő szempont – legyen szó automatizálásról, sensor interfészekről vagy IoT prototípusokról.

A SuperMini változat erőssége, hogy miközben megőrzi a hagyományos Arduino Nano funkcionalitását, USB‑C interfészt kínál a régebbi micro‑USB helyett, ami ma már sok modern géppel és töltővel kompatibilisebb.

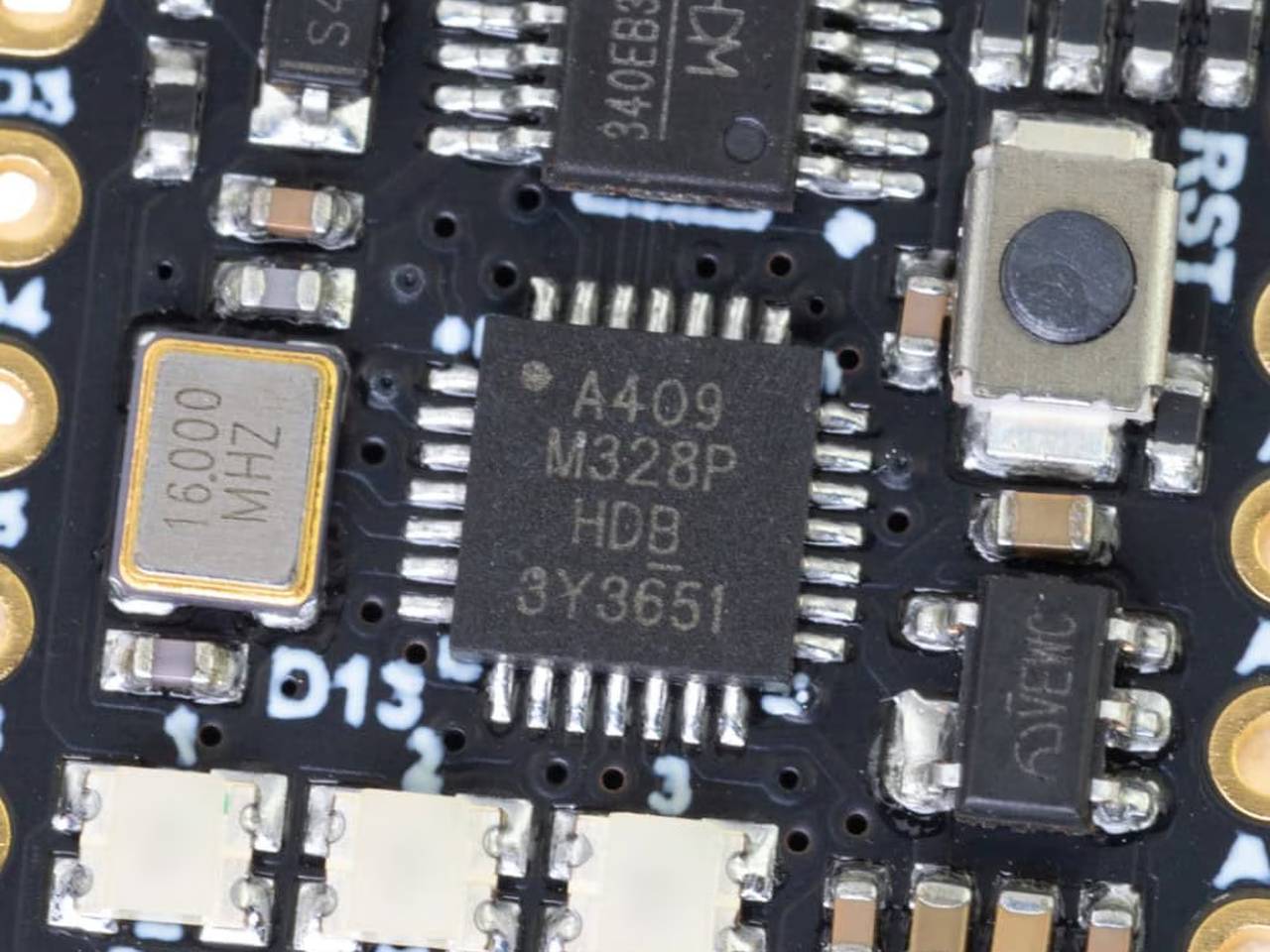

A board központjában az ATmega328P mikrovezérlő áll, amely az AVR architektúrára épül, és széles körben elterjedt az Arduino fejlesztési környezetben. Ez a chip 16 MHz‑es órajelen működik, és ideális valós idejű vezérlési feladatokra és beágyazott rendszerekhez.

A SuperMini boardon található egy CH340G USB‑UART átalakító chip, amely az USB‑C porton keresztül biztosítja a tápellátást és a soros kommunikációt a számítógép felé, így a feltöltés és a soros monitor használata teljesen Arduino‑szerű.

Arduino alatt a beállítás: NANO board, Old Bootloader (57600 bps feltöltési sebesség)

Működés közben a board:

• USB‑C porton keresztül kap tápot és programozható a megszokott Arduino IDE‑vel.
• ATmega328P processzor 16 MHz‑en fut, stabil vezérlést biztosítva.
• Digitális és analóg portok külső érzékelők és aktuátorok kezelésére alkalmas.

Felhasználási lehetőségek

Ez a kompakt board számos gyakorlati alkalmazásra alkalmas, többek között:

• Beágyazott vezérlési feladatok kis méretben: motorvezérlés, kapcsolók kezelése, időzítések.
• Szenzor interfészek, például hőmérséklet, fény vagy mozgás érzékelők csatlakoztatása.
• Okos otthon prototípusok, relék, LED vezérlések és automatizációk megvalósítása.
• Oktatási és hobbi projektek, ahol az Arduino IDE és kódolási példapéldák gyorsan alkalmazhatók.
• Adatgyűjtés és loggolás, soros porton keresztüli kommunikációval számítógépre vagy felhőbe.

A Nano SuperMini teljes mértékben kompatibilis az Arduino IDE‑vel, és a legtöbb szoftveres könyvtár és példa problémamentesen fut rajta. A CH340 USB‑serial megoldás széles körben támogatott Windows, macOS és Linux rendszereken is, habár a driver telepítésére bizonyos esetekben szükség lehet (különösen Windows alatt).

Műszaki jellemzők

• Mikrokontroller: ATmega328P (AVR)
• Órajel: 16 MHz
• Működési feszültség: 5 V
• USB interfész: USB‑C (CH340G USB‑UART)
• Flash memória: 32 KB (≈2 KB bootloader – old bootloader)
• SRAM: 2 KB
• EEPROM: 1 KB
• Digitális I/O: 22
• PWM kimenetek: 6 pin
• Analóg bemenetek: 8 pin
• DC áram I/O porton: max. 40 mA (max. 20 mA javasolt)
• Panel méret: ~45 × 18 mm

Dokumentáció

• Nano SuperMini GitHub – board projekt és alkatrészforrások [GitHub]

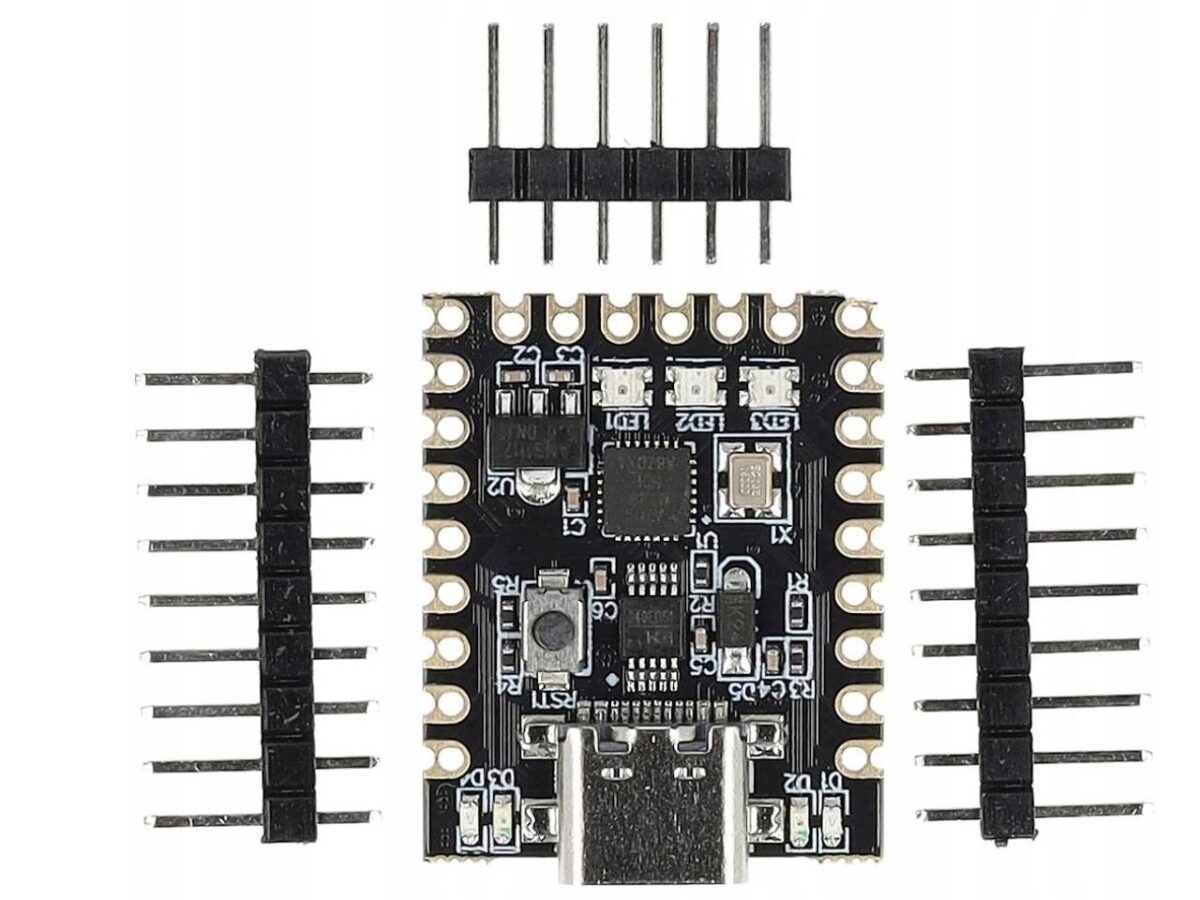

Csomag

• 1x nano supermini alaplap
• 3x tüskesor
