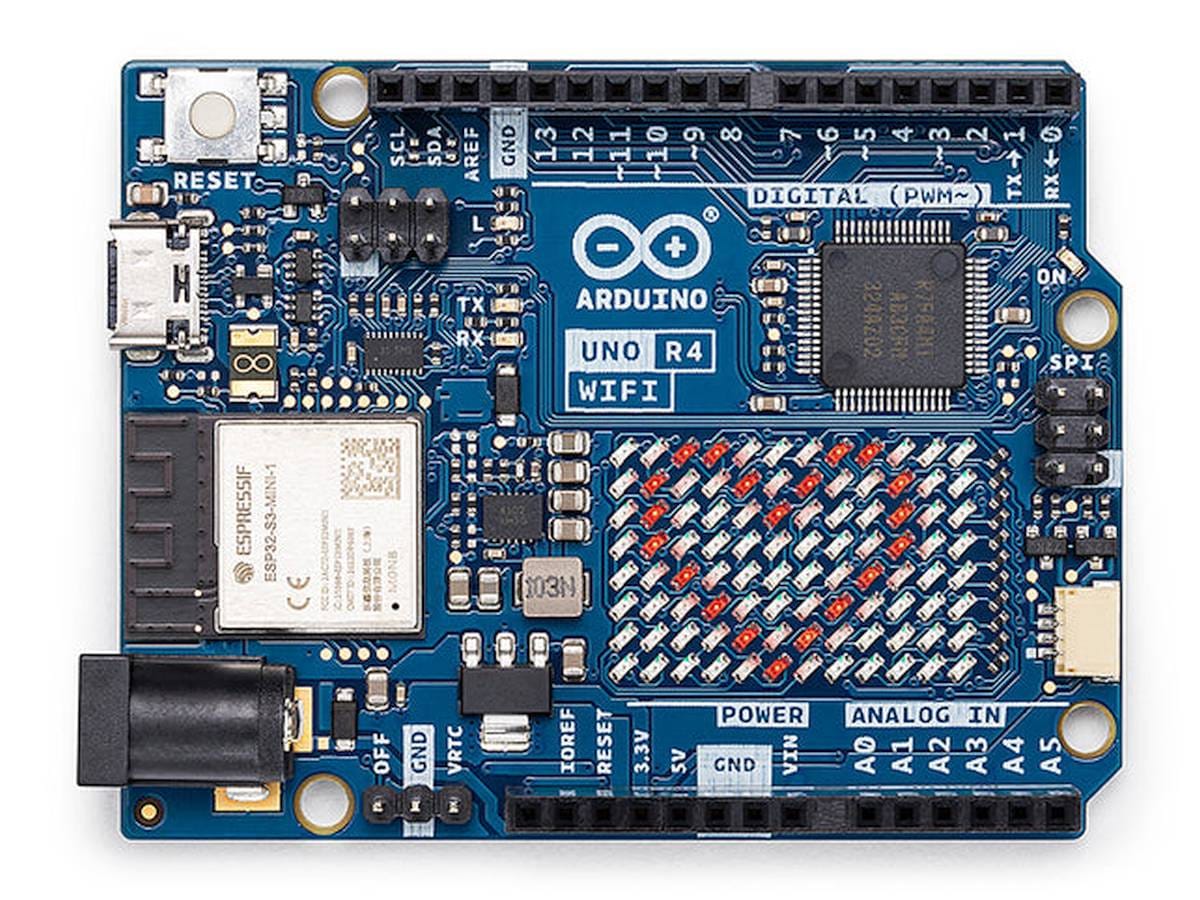

Egy kék színű Arduino UNO R4 WiFi fejlesztőkártya USB-C csatlakozóval, 32-bites mikrokontrollerrel és beépített WiFi/Bluetooth modullal IoT projektekhez.

Arduino UNO R4 WiFi (ABX00087) – az eredeti, fejlett Wi‑Fi és Bluetooth funkcionalitású fejlesztőpanel

Name: Arduino UNO R4 WiFi (ABX00087) – az eredeti, fejlett Wi‑Fi és Bluetooth funkcionalitású fejlesztőpanel
Brand: Arduino
SKU: T54385
Price: 13050 HUF
Availability: OutOfStock

13.050Ft (10.276Ft+ÁFA)

Elfogyott

Értesítés kérés termék elérhetőségről Értesítés kerül kiküldésre, amint a termék újra elérhetővé válik. Az értesítéshez kérem adja meg az email címét (az értesítés kérésével elfogadja a TavIR WebShop Adatvédelmi irányelveit az adatkezelésre vonatkoztatva).

Cikkszám: T54385 Kategóriák: Alaplap (AVR/R4), Alaplap (ESP), Hálózat (Ethernet, LAN) Brand: Arduino

Cikkszám: T54385

Leírás

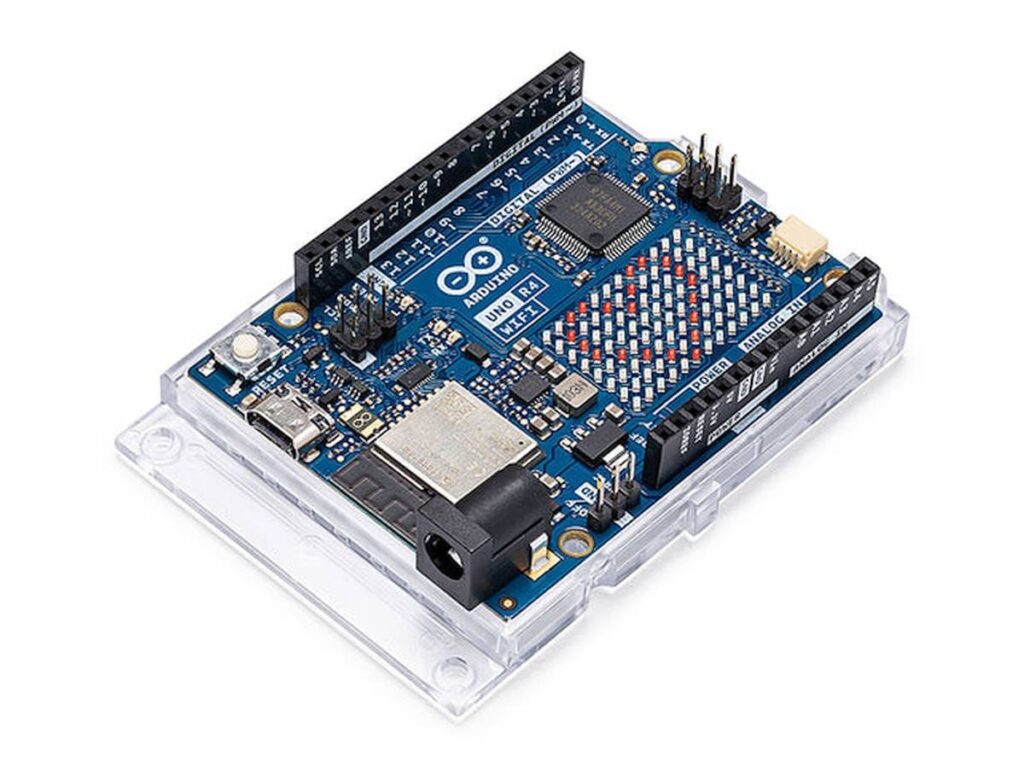

Az Arduino UNO R4 WiFi (ABX00087) egy 32‑bites fejlesztőpanel, amely beépített Wi‑Fi és Bluetooth modullal rendelkezik. A megszokott UNO formafaktor megtartása mellett modern technológiákat kínál: például egy RA4M1 mikrokontrollert és egy ESP32‑S3 modult kombinál, továbbá egy 12×8‑as LED‑mátrix is megtalálható rajta. Ezzel olyan projektekhez válik ideálissá, ahol vezeték nélküli kapcsolat, IoT (Internet of Things) vagy látványos kimenetek is szükségesek.

Kulcsfontosságú előnyei a következők: meglévő UNO‑kiegészítők (shield‑ek) támogatása, nagyobb feldolgozási teljesítmény és sokoldalú perifériák.

Elve

Az UNO R4 WiFi panel két fő számítástechnikai egységet integrál: az Renesas RA4M1 (ARM Cortex‑M4 maggal) és az Espressif ESP32‑S3 modul. A RA4M1 vezérli a legtöbb I/O‑t és alkalmazáslogikát, míg az ESP32‑S3 a vezeték nélküli (Wi‑Fi és Bluetooth) kapcsolatot biztosít.
A panel megtartja az UNO forma‑ és tűkiosztását, így korábbi UNO R3 vagy hasonló kiegészítők (shield‑ek) kompatibilisek maradnak.

A beépített 12×8 (96 pont) LED‑mátrix – saját vezérlőkönyvtárral –, valamint az I²C‑buszhoz tartozó Qwiic‑csatlakozó extra funkcionalitást nyújt látványos projektekhez.
Fontos technikai aspektus: a tápellátás 5 V‑os logikai szinten működik (kompatibilitás miatt), és a VIN bemeneti feszültség akár 6 … 24 V is lehet.
Érdemes figyelembe venni, hogy az I/O‑kimenetek maximális terhelhetősége ~8 mA, így közvetlen LED‑meghajtás esetén megfelelő ellenállás alkalmazása javasolt.

Tippek

Az UNO R4 WiFi számos területen alkalmazható — az alábbi példák segítenek elképzelni, hogyan érdemes használnia:

Otthoni automatizálás: Wi‑Fi kapcsolatos IoT‑érzékelők, vezérlők (pl. termosztát, világítás‑vezérlés).
Interaktív kijelző vagy fényjáték: a beépített LED‑mátrix használatával animációk, real‑time visszajelzések megjelenítése.
MOBIL/robotika projektek: Bluetooth‑vezérlésű robot, vezeték nélküli adatkapcsolattal.
Adatgyűjtés és telemetria: CAN‑busz, I²C szenzorok, Wi‑Fi adatküldés felhőbe.
Oktatás és prototípuskészítés: a már ismert UNO formátum és új funkciók révén gyorsan beilleszthető tan‑ vagy hobbiprojektekbe.

Jellemző alapadatok

Mikrokontroller (fő): Renesas RA4M1 (ARM Cortex‑M4)
Vezeték nélküli modul: Espressif ESP32‑S3 (Wi‑Fi + Bluetooth)
Tápfeszültség működési logikája: 5 V DC
Bemeneti feszültség (VIN / csatlakozó): 6 … 24 V DC
Órajel sebesség: RA4M1 főmag: 48 MHz; ESP32‑S3 akár 240 MHz
Flash memória: 256 kB (RA4M1)
RAM: 32 kB (RA4M1)
Beépített LED‑mátrix: 12×8 piros LED
I/O‑csatornák: Digitális I/O: 14; Analóg bemenet: 6
Kommunikációs interfészek: UART: 1x; I²C: 1x; SPI: 1x; CAN busz: 1x
Csatlakozók: USB‑C programozás / táp; Qwiic I²C csatlakozó
Méretek: 68.85 mm × 53.34 mm

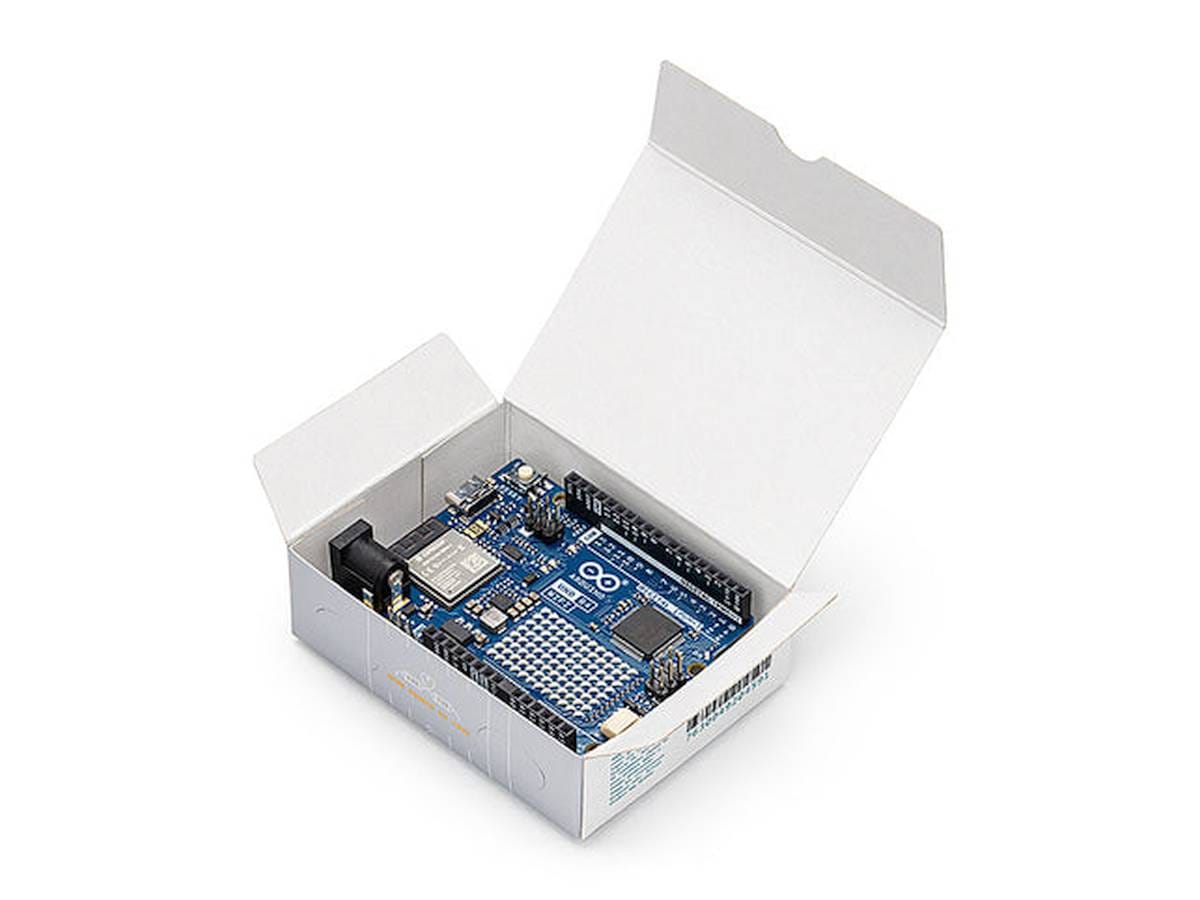

Csomag

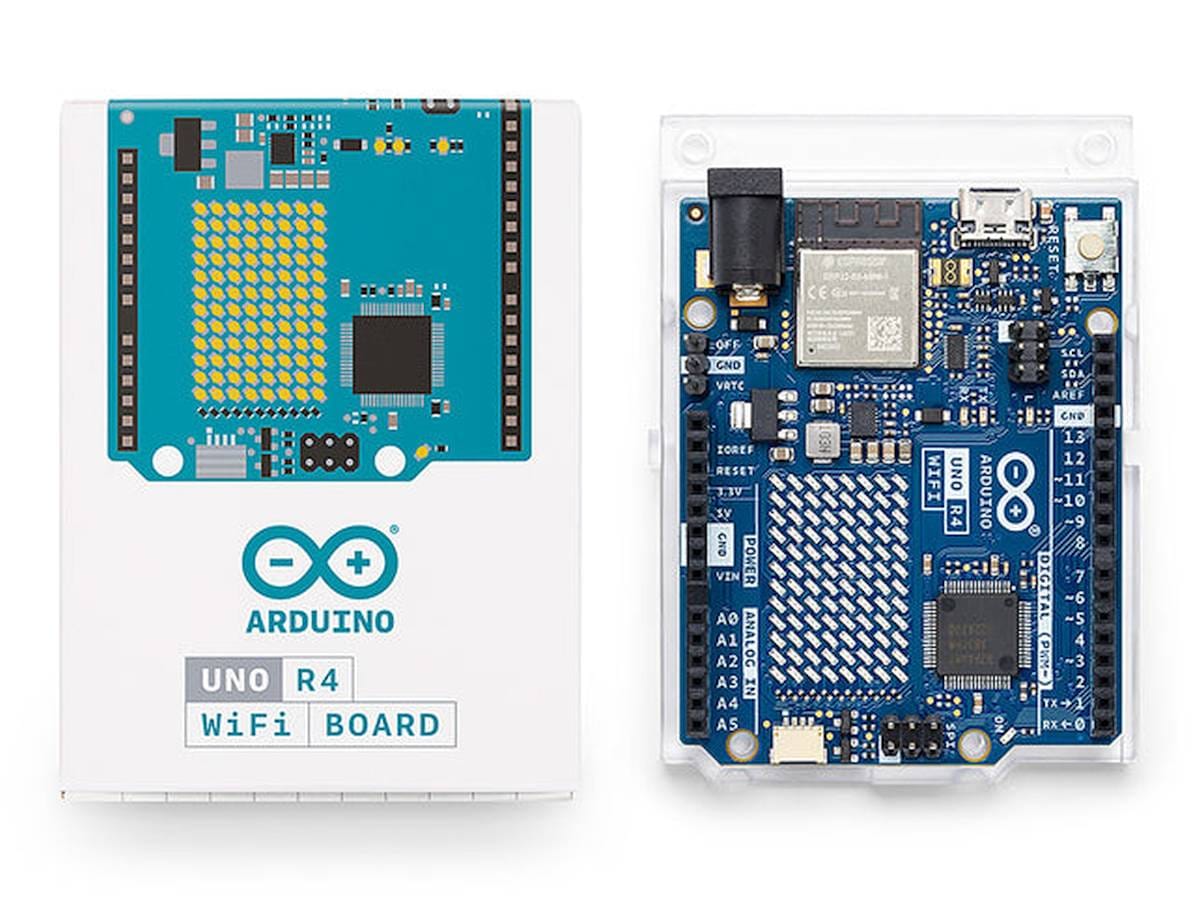

1x alappanel (Uno R4 WiFi),
1x USB-C kábel

További információk

Tömeg	0,03 kg
Méretek	9 × 7 × 1 cm
Cikkszám	T54385
Chipkészlet	ESP32-S3, RA4M1
Tápfeszültség [V]	3.3V, 5V

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„Arduino UNO R4 WiFi (ABX00087) – az eredeti, fejlett Wi‑Fi és Bluetooth funkcionalitású fejlesztőpanel” értékelése elsőként

Kérdés: Mire képes az Arduino UNO R4 WiFi (ABX00087) mikrokontroller, és miben különbözik a korábbi R3 verziótól?
Válasz: Az Arduino UNO R4 WiFi a korábbi R3-as modellhez képest egy új szintre emeli a hobbi- és professzionális fejlesztéseket. A 32-bites Renesas RA4M1 ARM Cortex-M4 mikrokontroller gyorsabb és megbízhatóbb működést biztosít, 256 kB flash memóriával és 32 kB RAM-mal. A beépített ESP32-S3 WiFi + Bluetooth modul lehetővé teszi az internetes vagy lokális hálózati kommunikációt, míg az integrált 12x8-as LED mátrix kijelző vizuális visszajelzést nyújt. További újdonságok a CAN-busz támogatás, DAC, OP AMP és Qwiic I2C csatlakozó. A korábbi UNO R3 shieldekkel való kompatibilitásnak köszönhetően ideális választás frissítésekhez.

Kérdés: Hol használható az Arduino R4 WiFi panel az IoT projektekben?
Válasz: Az Arduino R4 WiFi tökéletes választás bármilyen olyan IoT projekthez, ahol megbízható, vezeték nélküli kommunikációra van szükség. Alkalmas okosotthon rendszerekhez (pl. világításvezérlés, termosztátok, okos zárak), ipari adatgyűjtő rendszerekhez, agrártechnológiai alkalmazásokhoz, vagy akár oktatási célokra is. Az ESP32-S3 segítségével egyszerűen kapcsolódhat felhőalapú platformokhoz (pl. Arduino Cloud, Blynk, Node-RED), támogatja az ESP-NOW és BLE kommunikációt, így akár mesh hálózatok kialakítására is alkalmas.

Kérdés: Használható az Arduino UNO R4 WiFi régi UNO R3 shieldekkel is?
Válasz: Igen, az Arduino UNO R4 WiFi megtartotta a klasszikus UNO formátumot és 5V-os jelszint kompatibilitást, így minden népszerű UNO R3 shield zökkenőmentesen használható vele. Ez lehetővé teszi a korábban kiépített rendszerek újraprogramozását, fejlesztését és továbbfejlesztését anélkül, hogy hardveres cserére lenne szükség. A hátlapi tűkiosztás teljesen megegyezik a megszokott UNO normával.

Kérdés: Milyen fejlesztési környezetet támogat az Arduino UNO R4 WiFi?
Válasz: Az UNO R4 WiFi kompatibilis az Arduino IDE 2.x verzióval és a böngészőalapú Arduino Web Editorral is. A használatához szükséges a Renesas RA4M1 Core és az ESP32-S3 Core telepítése, melyek hivatalosan támogatottak. A kódolás C/C++ nyelven történik, a programozás USB-C porton keresztül végezhető. Emellett számos nyílt forráskódú könyvtár és projekt érhető el GitHubon és az Arduino Project Hub-on.

Kérdés: Milyen beépített perifériák érhetők el az UNO R4 WiFi panelen?
Válasz: Az UNO R4 WiFi egyik legnagyobb újdonsága a beépített 12x8 LED mátrix, amely lehetőséget nyújt szöveges vagy grafikus kijelzésre, animációkra, hibajelzésekre vagy interaktív visszajelzésekre. Emellett a Qwiic csatlakozó lehetővé teszi, hogy forrasztás nélkül csatlakoztassunk különféle I2C eszközöket, például környezeti szenzorokat. A CAN-busz, DAC és OP AMP perifériák ipari és analóg fejlesztésekhez is felhasználhatók.

Kérdés: Milyen tápellátási lehetőségeket kínál az Arduino UNO R4 WiFi?
Válasz: Az UNO R4 WiFi alapértelmezetten USB-C csatlakozón keresztül kap tápellátást, amely gyorsabb adatkapcsolatot és stabil energiaellátást biztosít. Emellett lehetőség van külső, 7–24V DC feszültségforrás használatára a szabványos DC Jack csatlakozón keresztül. A beépített túlfeszültség-védelem megbízható működést biztosít hosszú távon is.
