Leírás

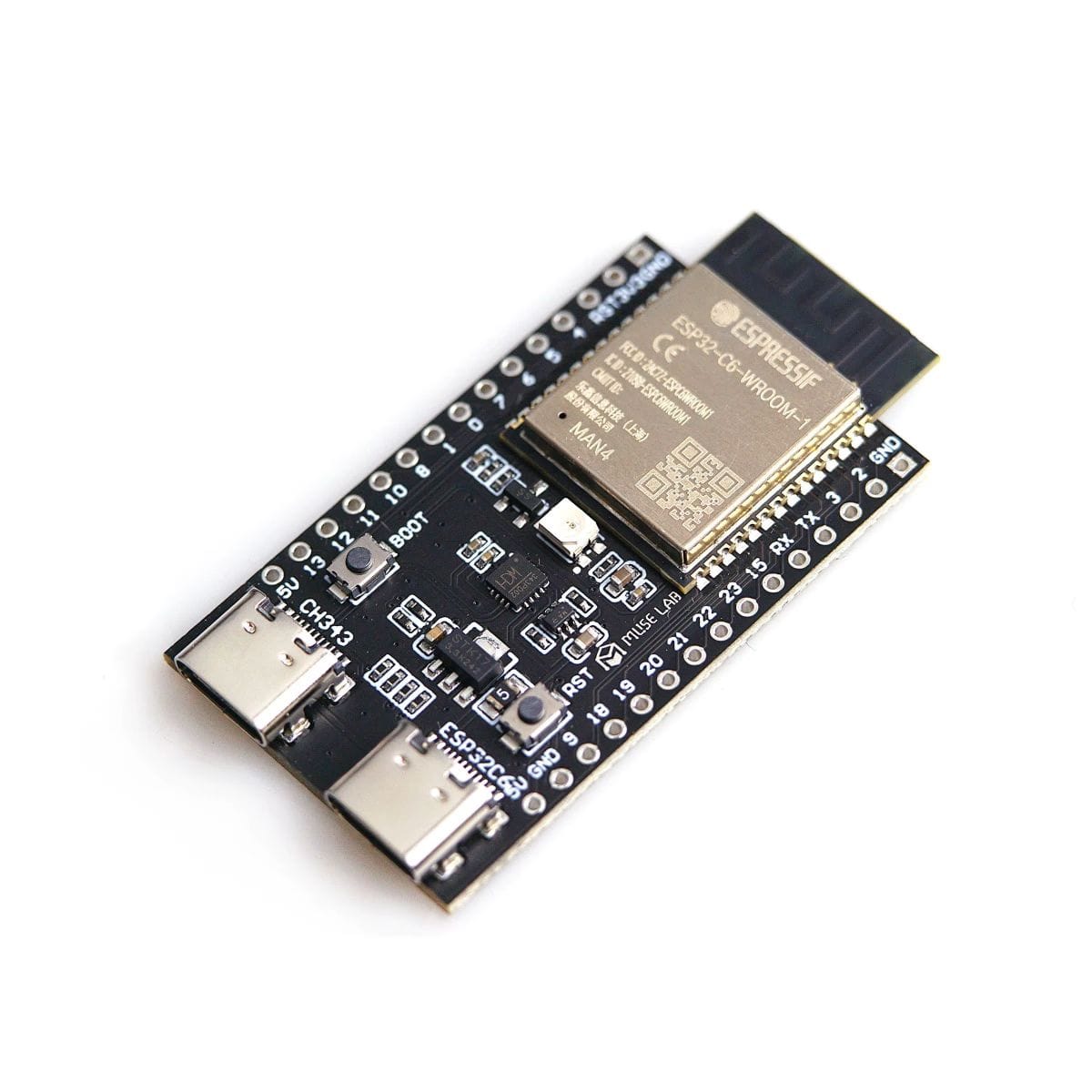

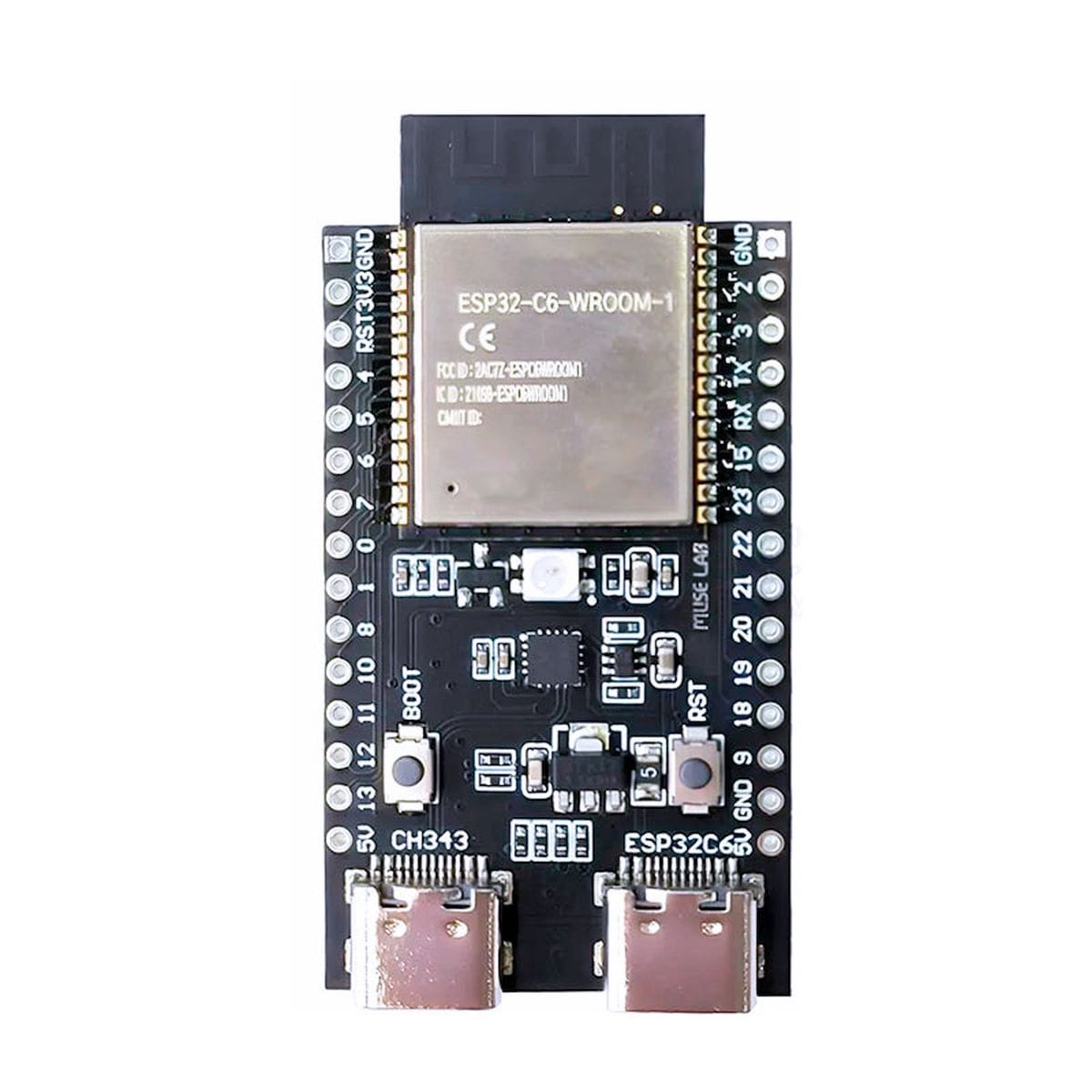

Az ESP32-C6 WiFi/Bluetooth/ZigBee alappanel – ESP32-C6-WROOM-1-N16, 16 MB flash, olyan fejlesztőpanel, amely egy ESP32-C6-WROOM-1-N16 modul köré épül. A kialakítás során egyetlen panelen ad Wi-Fi 6, Bluetooth LE, Zigbee és Thread irányú fejlesztési alapot, ezért jól használható okosotthonos, oktatási, szenzoros és többprotokollos IoT projektekhez.
A 16 MB flash memória akkor számít, amikor a firmware nem csak egy rövid tesztprogram: OTA frissítés, hálózati stack, webes beállítófelület, Zigbee vagy Thread funkció és hosszabb távon karbantartott projekt kerül rá.

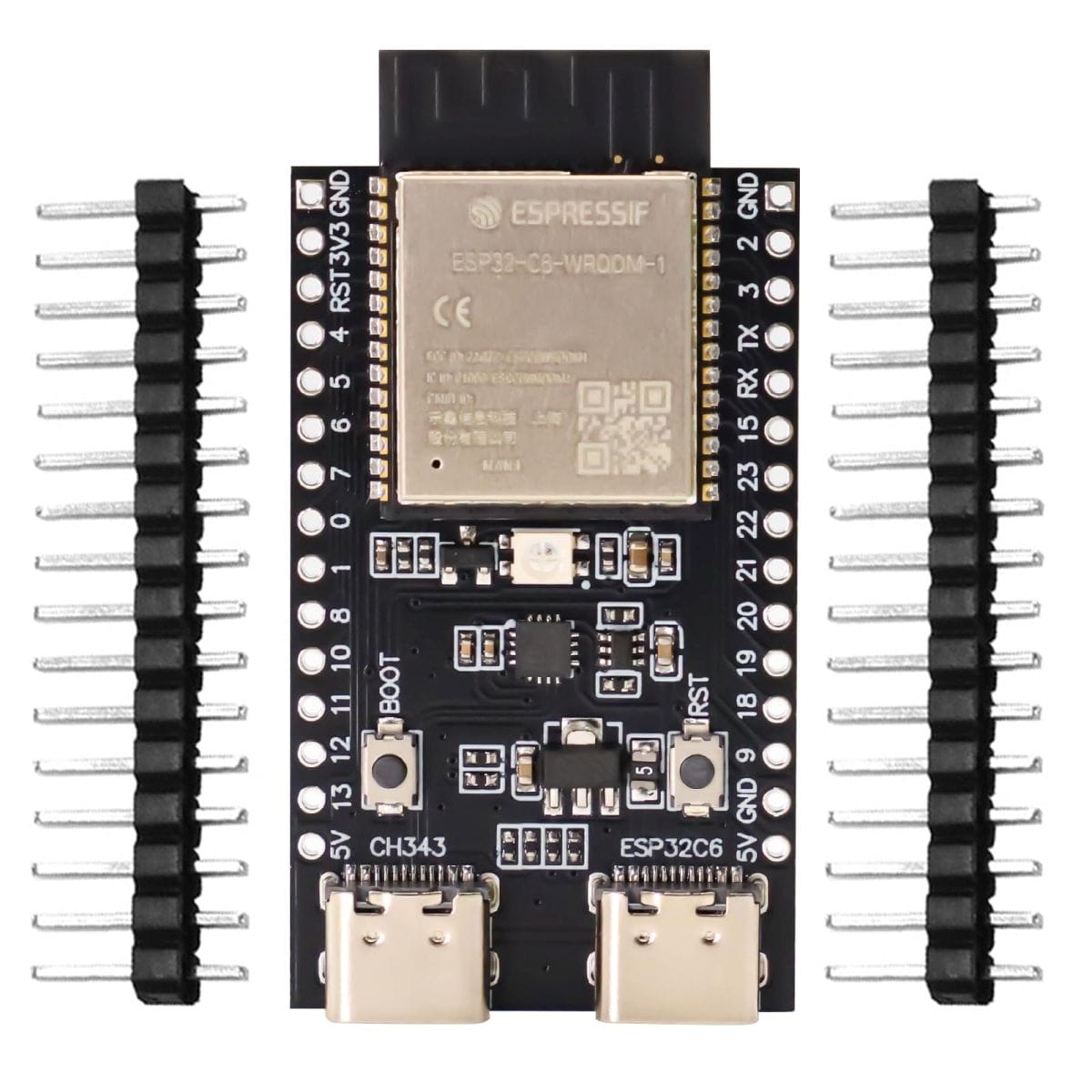

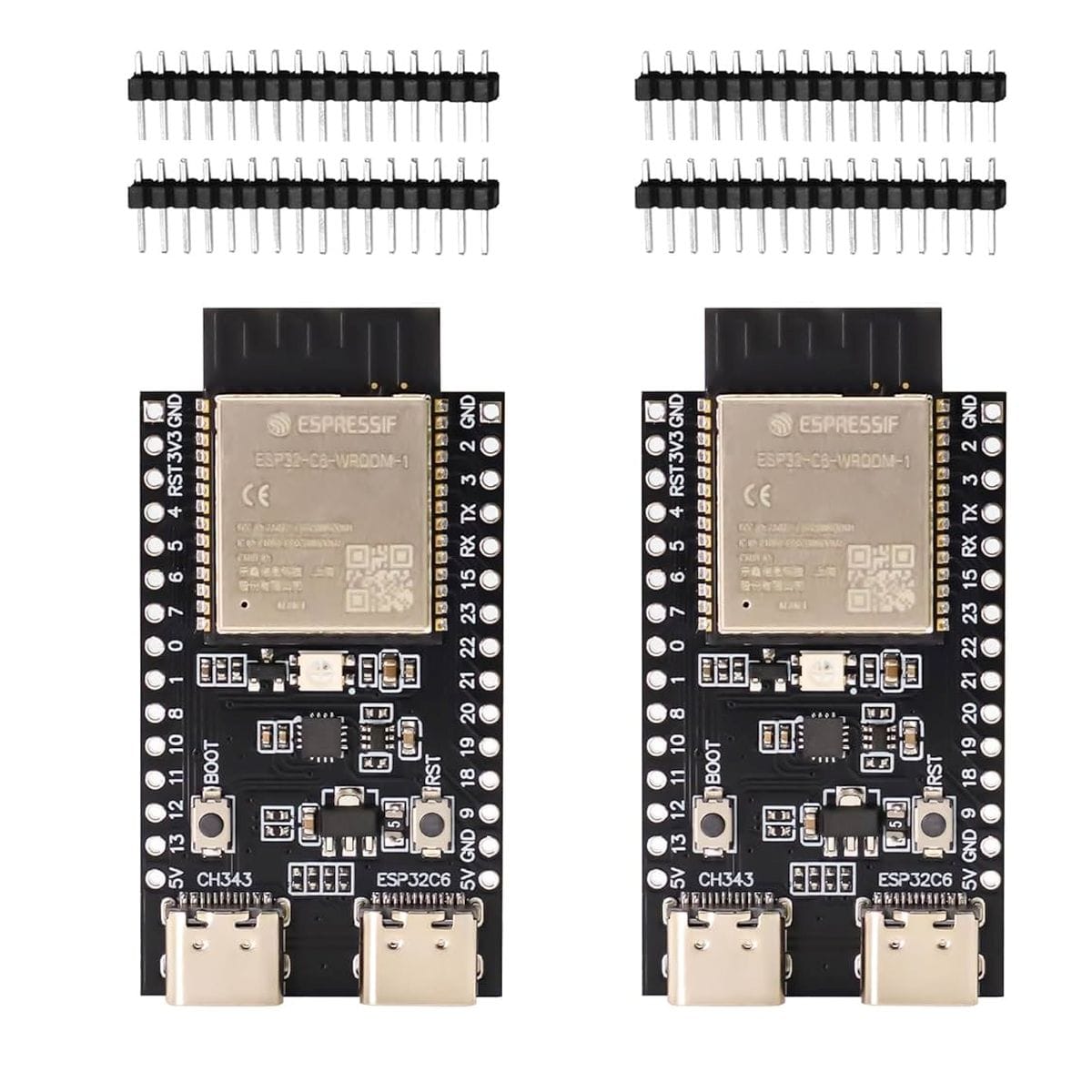

Az ESP32-C6 WiFi/Bluetooth/ZigBee alappanel – ESP32-C6-WROOM-1-N16, 16 MB flash, nem a beforrasztott tüskesoros kivitelű. Ez prototípusnál előny is lehet, mert a csatlakozást a saját beépítési módhoz lehet igazítani, de breadboardos használat előtt viszont számolni kell a tüskesor forrazstásával.
Hol használható?
Az ESP32-C6 WiFi/Bluetooth/ZigBee alappanel – ESP32-C6-WROOM-1-N16, 16 MB flash, egy fejlesztői és prototípus alappanel ESP32-C6 alapú IoT eszközökhöz. A panel szerepe nem pusztán az, hogy Wi-Fi-s mikrokontrollerként működjön, hanem az, hogy a Wi-Fi 6, Bluetooth LE és IEEE 802.15.4 rádiós irányokat egyetlen fejlesztési környezetben tegye elérhetővé.
Egy mondatban: az ESP32-C6 WiFi/Bluetooth/ZigBee alappanel – ESP32-C6-WROOM-1-N16, 16 MB flash, 16 MB flash memóriás, i ESP32-C6 fejlesztőpanel Wi-Fi 6, Bluetooth LE, Zigbee és Thread alapú IoT fejlesztésekhez.
Így épül fel és lesz a berendezés magja
A panel programozása és tápellátása USB-C kapcsolaton keresztül történhet. A fejlesztésnél külön szerepe van az USB-UART kapcsolatnak és a natív ESP32-C6 USB/JTAG iránynak, mert az egyik a megszokott soros programozási és naplózási munkához ad kényelmes utat, a másik közvetlenebb fejlesztői és hibakeresési lehetőséget nyit.
A rádiós oldalnál a Wi-Fi 6 2,4 GHz-es IoT hálózatokhoz használható, a Bluetooth LE helyi beállításhoz, mobilos közelségi kommunikációhoz vagy kis adatcsomagos átvitelhez jön jól, az IEEE 802.15.4 rádió pedig Zigbee és Thread irányban fontos. Ezért az ESP32-C6 WiFi/Bluetooth/ZigBee alappanel – ESP32-C6-WROOM-1-N16, 16 MB flash, nem csak egy újabb Wi-Fi-s panel, hanem olyan alap, ahol a vezeték nélküli protokoll kiválasztása már a firmware és a rendszerarchitektúra része.
A 16 MB flash memória nagyobb firmware-partíciókat, OTA kialakítást és összetettebb IoT szoftvert tesz lehetővé.
Tipikus alkalmazási helyzetek
- Az ESP32-C6 WiFi/Bluetooth/ZigBee alappanel – ESP32-C6-WROOM-1-N16, 16 MB flash, jó alap Wi-Fi 6-os IoT végpont fejlesztéséhez.
- Használható Zigbee szenzor vagy vezérlő firmware kísérletezéséhez.
- Thread és Matter irányú fejlesztési próbákhoz megfelelő kiindulópont, ha a firmware RAM-igénye belefér a i kialakításba.
- Oktatási műhelyben jól használható, amikor a cél a modern ESP32-C6 rádiós képességek összehasonlítása.
- BLE alapú konfigurációs vagy párosítási funkciók teszteléséhez kényelmes fejlesztőpanel.
- OTA frissítést használó szenzoros projektekhez jó választás, ahol a 16 MB flash a döntő szempont.
- Saját NYÁK vagy végtermék előtti prototípushoz is használható, amikor az ESP32-C6-WROOM-1-N16 modul viselkedését kell kipróbálni.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| A flash méret 16 MB-ra van beállítva a fejlesztőkörnyezetben? | Rossz flashbeállításnál a partíciós tábla, az OTA elrendezés vagy a feltöltés hibásan működhet. |
| 3,3 V-os logikai szintű perifériát kötsz rá? | Az ESP32-C6 GPIO-k 3,3 V-os rendszerhez illeszkednek, az 5 V-os jelillesztés külön kezelést igényel. |
| A nem beforrasztott kivitelhez megfelelő csatlakozást választasz? | Breadboardos vagy panelbe épített használatnál a mechanikai csatlakozás minősége a működést is befolyásolja. |
| Az USB-C portok szerepe tiszta a fejlesztésnél? | A programozás, naplózás és natív USB/JTAG használat eltérő munkafolyamatot adhat. |
| A Zigbee vagy Thread firmware a választott keretrendszerben támogatott? | A rádiós hardver megléte önmagában nem helyettesíti a megfelelő szoftveres környezetet. |
Vásárlás előtt ezekre figyelj
- A döntő variánsadat az N16 jelölés: ez 16 MB flash memóriát jelent.
- A nem beforrasztott tüskesoros kivitel akkor jó, ha saját csatlakozási módot, alacsonyabb beépítési magasságot vagy egyedi szerelést szeretnél.
- Breadboardos azonnali használathoz a tüskesor szerelésével számolni kell.
- A Wi-Fi 6, Bluetooth LE, Zigbee és Thread képesség hardveroldalon adott, de a projekt sikerét a választott ESP-IDF vagy Arduino támogatás is meghatározza.
- A 16 MB flash előny OTA és nagyobb firmware esetén, de futás közbeni RAM-ot nem pótol.
- Ha kész, beforrasztott tüskesoros panel kell, akkor másik változatot kell választani.
Amikor nem ez lesz a jó megoldás
Ne ezt válaszd, ha
- a projekted külső PSRAM-ot igényel.
- kamerás, képfeldolgozós vagy nagy pufferigényű alkalmazást építesz.
- azonnal breadboardba dugható, beforrasztott tüskesoros panelre van szükséged.
- csak klasszikus ESP32 Wi-Fi és Bluetooth feladat kell, Zigbee vagy Thread irány nélkül.
- 5 V-os perifériákat közvetlen, szintillesztés nélküli GPIO-kapcsolattal akarsz használni.
- a választott szoftverkönyvtár nem támogatja az ESP32-C6-ot.
Egy apró tipp a gyakorlatból
ESP32-C6 projektnél a leggyakoribb félreértés a flash és a RAM összekeverése. A 16 MB flash sokat segít nagyobb firmware, OTA és több partíció esetén, de nem teszi nagyobb SRAM-os változattá a panelt. Az USB sorosport a fordításkor vagy a programban engedélyezendő – alapesetben nem aktív!
Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Terméktípus: | ESP32-C6 fejlesztőpanel |
| Modul: | ESP32-C6-WROOM-1-N16 |
| Mikrokontroller: | ESP32-C6 |
| CPU: | 32 bites RISC-V, max. 160 MHz |
| Flash memória: | 16 MB |
| PSRAM: | nincs |
| Wi-Fi: | 2,4 GHz Wi-Fi 6, 802.11 b/g/n/ax |
| Bluetooth: | Bluetooth 5.3 LE |
| IEEE 802.15.4: | Zigbee 3.0 és Thread 1.3 |
| Antenna: | PCB antenna |
| Modul GPIO: | 23 GPIO |
| USB csatlakozás: | 2× USB-C |
| USB-UART: | CH343P |
| Natív USB/JTAG: | igen |
| LED: | címezhető RGB LED, GPIO8 |
| Gombok: | Reset és Boot |
| GPIO raszter: | 2,54 mm |
| Tüskesor: | nem beforrasztott célváltozat |
| Modul tápfeszültség: | 3,0-3,6 V |
| Panel tápellátás: | USB-C, 5V/GND vagy 3V3/GND |
| Logikai szint: | 3,3 V |
| Fejlesztőkörnyezet: | ESP-IDF, Arduino |
Dokumentáció
Csomag
- 1× ESP32-C6 WiFi/Bluetooth/ZigBee alappanel – ESP32-C6-WROOM-1-N16, 16 MB flash,
Dokumentáció
- Arduino telepítés ESP32-C6
- EspressIf Arduino telepítés (IDF)
- EspressIf IDF telepítés
- ESP32-C6-WROOM-1 moduloldal Espressif Systems
- ESP32-C6-WROOM-1 és WROOM-1U adatlap Espressif Documentation
- ESP32-C6-DevKitC-1 felhasználói útmutató Espressif Documentation
- Arduino core ESP32-höz GitHub
Csomag
- 1 × ESP32-C6-DevKitC N16 fejlesztőpanel
