Leírás

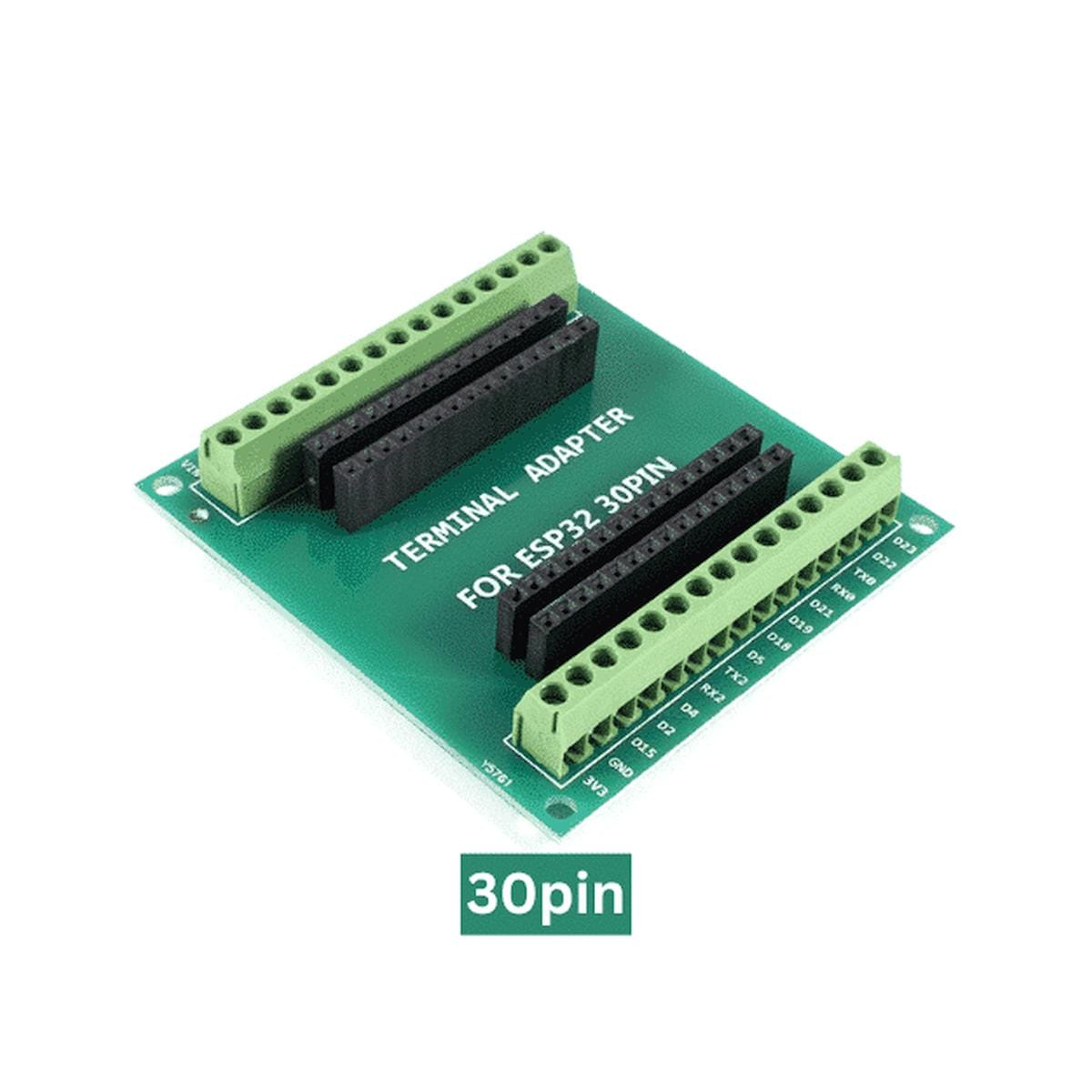

Amíg egy ESP32 körül csak néhány Dupont vezeték van, addig a tüskesor teljesen kényelmes. Aztán bekerül még két érzékelő, egy relémodul, tápvezeték, pár nyomógomb, és az asztalon lassan több lesz a kábel, mint maga az elektronika. A NodeMCU ESP32 / NodeMCU32 terminal adapter – 30 pin ilyen helyzetben teszi rendezettebbé a bekötést: a 30 pines ESP32 fejlesztőpanel kivezetéseit csavaros sorkapcsokra hozza ki.

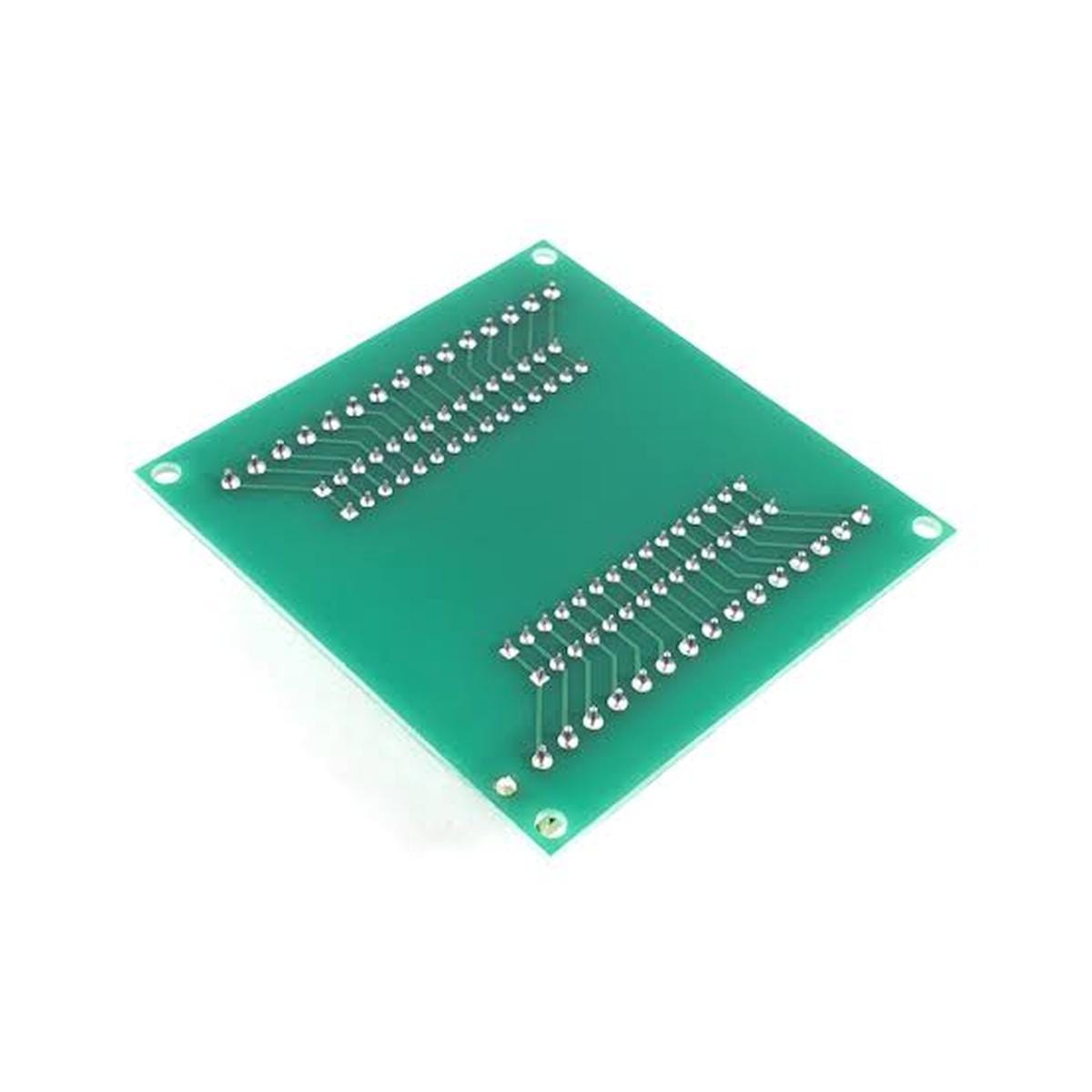

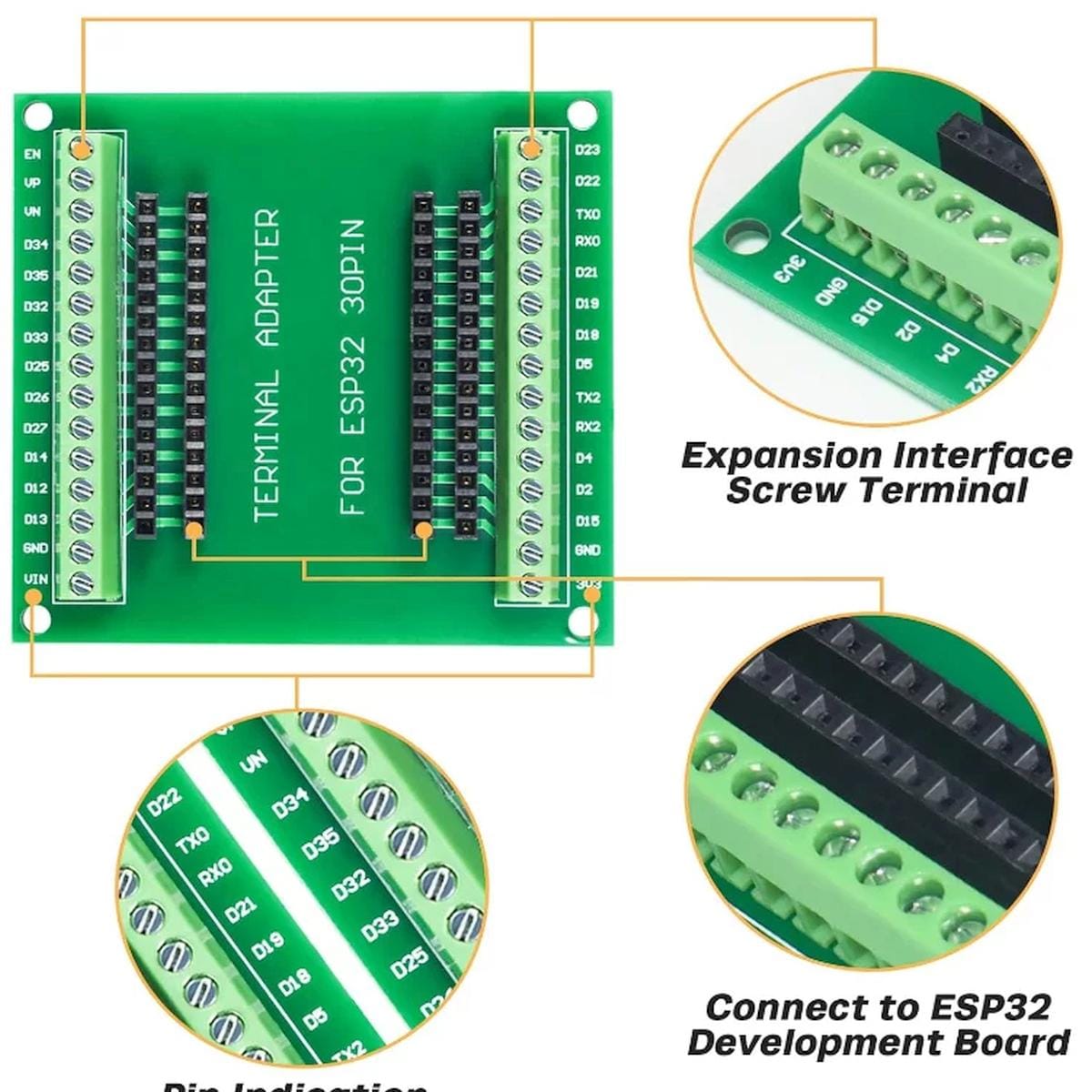

Az ESP32 a középső tüskesoros foglalatba kerül, a külső vezetékeket pedig már csavarhúzóval lehet rögzíteni. Ez különösen jól jön hosszabb kábeleknél, sodrott vagy tömör vezetéknél, illetve olyan próbapadon, ahol ugyanazt a vezérlőt többször át kell kötni.

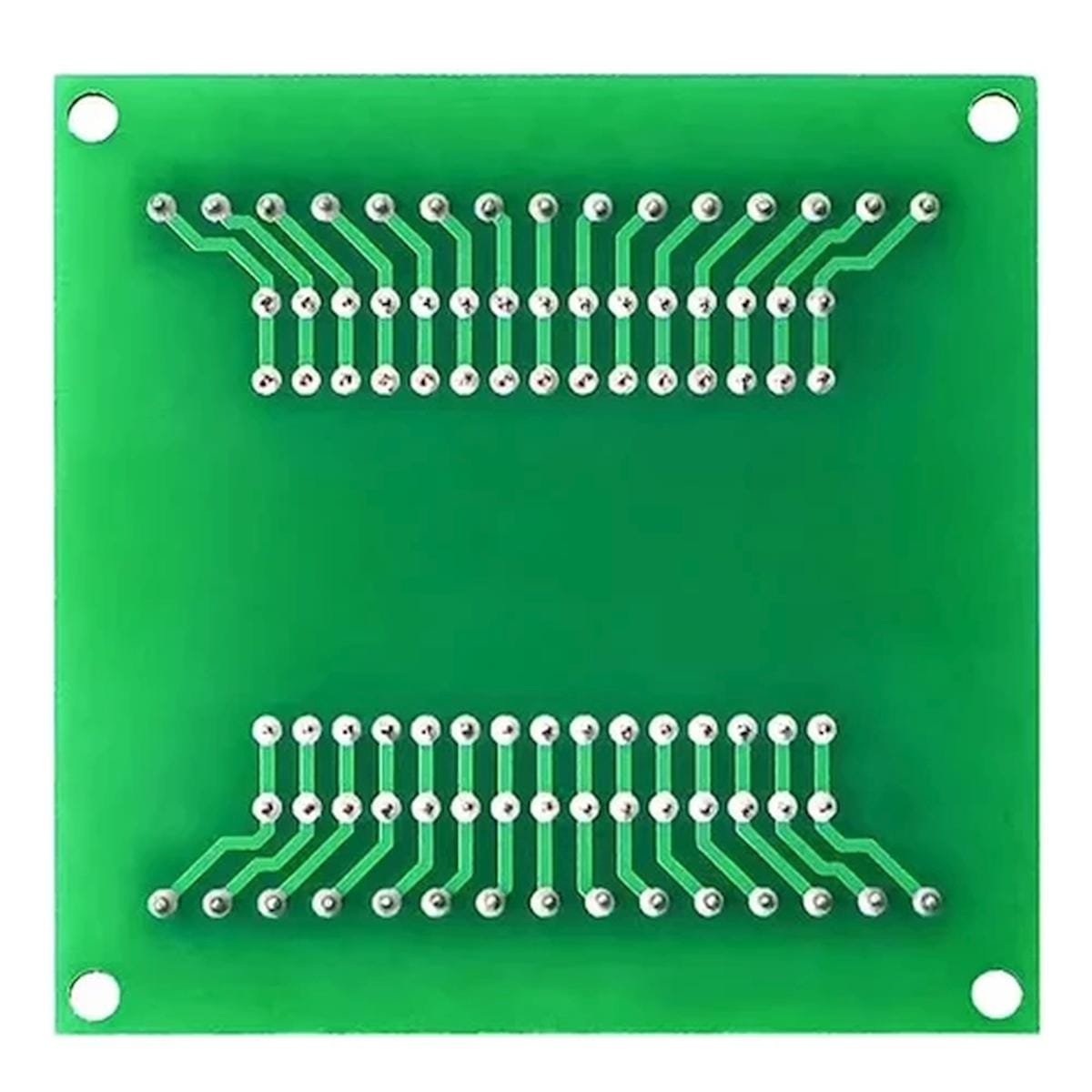

A panel elektromosan egyszerű átvezetőadapter. A GPIO, a táp és a többi kivezetés ugyanaz marad, csak kényelmesebb csatlakozási pontra kerül. Jelszint-illesztést, galvanikus leválasztást, zajszűrést és külön védelmi elektronikát nem tartalmaz, ezért az ESP32 villamos korlátai az adapter használatával sem változnak.
Ennél a kivitelénél a 30 pin a döntő tényezője. A tüskeszám mellett a fejlesztőpanel fizikai kialakításának is passzolnia kell a foglalathoz. A 38 pines ESP32 panelekhez más adapter szükséges.
Mire jó a műhelyasztalon?
Egy hosszabb szenzorkábelt kényelmetlen közvetlenül Dupont csatlakozóba erőltetni. Ugyanez igaz egy dobozból érkező kapcsolóvezetékre vagy egy próba során gyakran cserélt jelre. A sorkapocsnál lecsupaszítod a vezetéket, befogod, és kész a stabil mechanikai csatlakozás.
Hibakeresésnél is praktikusabb ez a forma. Ha egy bemenetet át szeretnél tenni másik GPIO-ra, a vezetéket kioldod, átrakod, majd újra megszorítod. Nem kell közben egy kilazult Dupont hüvelyt keresni a kábelkötegben.
A NodeMCU ESP32 / NodeMCU32 terminal adapter – 30 pin jó köztes lépcső lehet breadboard és saját NYÁK között. A kapcsolás már rendezettebb és könnyebben bontható, közben továbbra is megmarad a fejlesztőpanel cserélhetősége. A sorkapocs ugyanakkor csak a vezetékezést teszi kényelmesebbé. Egy motor, mágnesszelep vagy nagyobb relé meghajtásához ugyanúgy külön meghajtófokozat kell, mint közvetlen ESP32 bekötésnél.
Hogyan lehet jól használni?

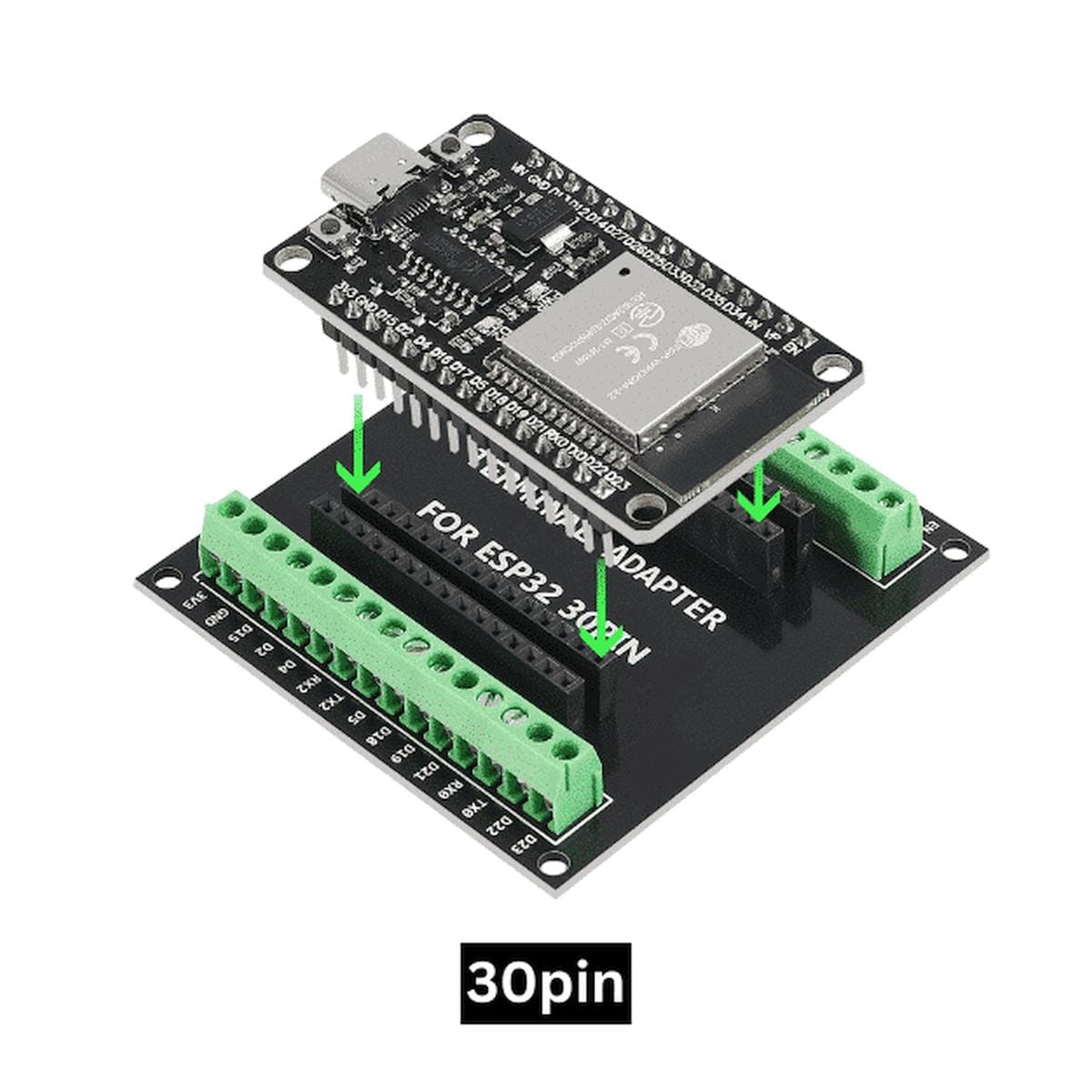

A 30 pines ESP32 fejlesztőpanel a foglalatsorokba rakandó. Az adapter az egyes kivezetéseket továbbviszi a mellettük elhelyezett csavaros kapcsokhoz, így a program oldaláról nem jelenik meg új hardver.
Ha például a kapcsolásban GPIO21-re kötöttél egy jelet, az adapterrel is ugyanazt a GPIO21-et használod. Arduino IDE, ESP-IDF vagy MicroPython alatt nincs szükség külön könyvtárra vagy adapterbeállításra.
A tápvezetékeknél ugyanez a logika érvényes. Az adapter nem állít elő tápfeszültséget és nem szabályozza a meglévőt, hanem továbbvezeti a megfelelő pontokat. Külső táp bekötésekor ezért ugyanúgy számít a helyes feszültség és polaritás, mintha közvetlenül az ESP32 panelhez csatlakoznál.
A GPIO-k jelszintje szintén változatlan marad. Egy 5 V-os periféria kimenetét nem teszi automatikusan ESP32-kompatibilissé a sorkapocs. Ilyen esetben külön szintillesztésre van szükség.
De mikor is lehet célravezető?
- Szenzoros próbapadon, ahol több külső érzékelőt kell rendszeresen át- vagy lekötni.
- Oktatópulton, ahol ugyanaz az ESP32 több különböző kapcsolásban dolgozik.
- Automatizálási prototípusnál, ahol kapcsolók és érzékelők hosszabb vezetéken érkeznek a vezérlőhöz.
- Relé-, optocsatoló- vagy meghajtómodul vezérlőoldalának bekötésénél.
- Hibakereső összeállításban, ahol mérővezetékeket és próbakábeleket gyakran kell mozgatni.
- Dobozolt prototípusban, ahol a külső kábelezést rendezett sorkapocssorra szeretnéd vinni.
- Olyan fejlesztésnél, ahol a breadboard már túl zsúfolt, saját NYÁK készítése pedig még korai.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| Valóban 30 pines az ESP32 fejlesztőpanel? | A 38 pines panel ehhez a változathoz fizikailag nem való. |
| Egyezik a foglalatok fizikai helye az ESP32 tüskesoraival? | Azonos pinszám mellett is előfordulhat eltérő panelkialakítás. |
| Jó irányban kerül az ESP32 az adapterbe? | Fordított behelyezésnél a sorkapocs feliratai más kivezetéshez kerülhetnek, és hibás bekötés jöhet létre. |
| Mekkora feszültséget ad a külső eszköz a GPIO-ra? | Az adapter nem végez jelszint-illesztést, ezért az ESP32 bemeneti korlátai változatlanok. |
| Nagyobb terhelést szeretnél kapcsolni? | A sorkapocs nem növeli az ESP32 GPIO meghajtóképességét, szükség esetén külön driver kell. |
| Külső tápot vezetsz a panelre? | A megfelelő ESP32 táppontot és polaritást kell használni, mert az adapter közvetlenül továbbvezeti a jeleket. |
Amit vásárlás előtt nézz meg

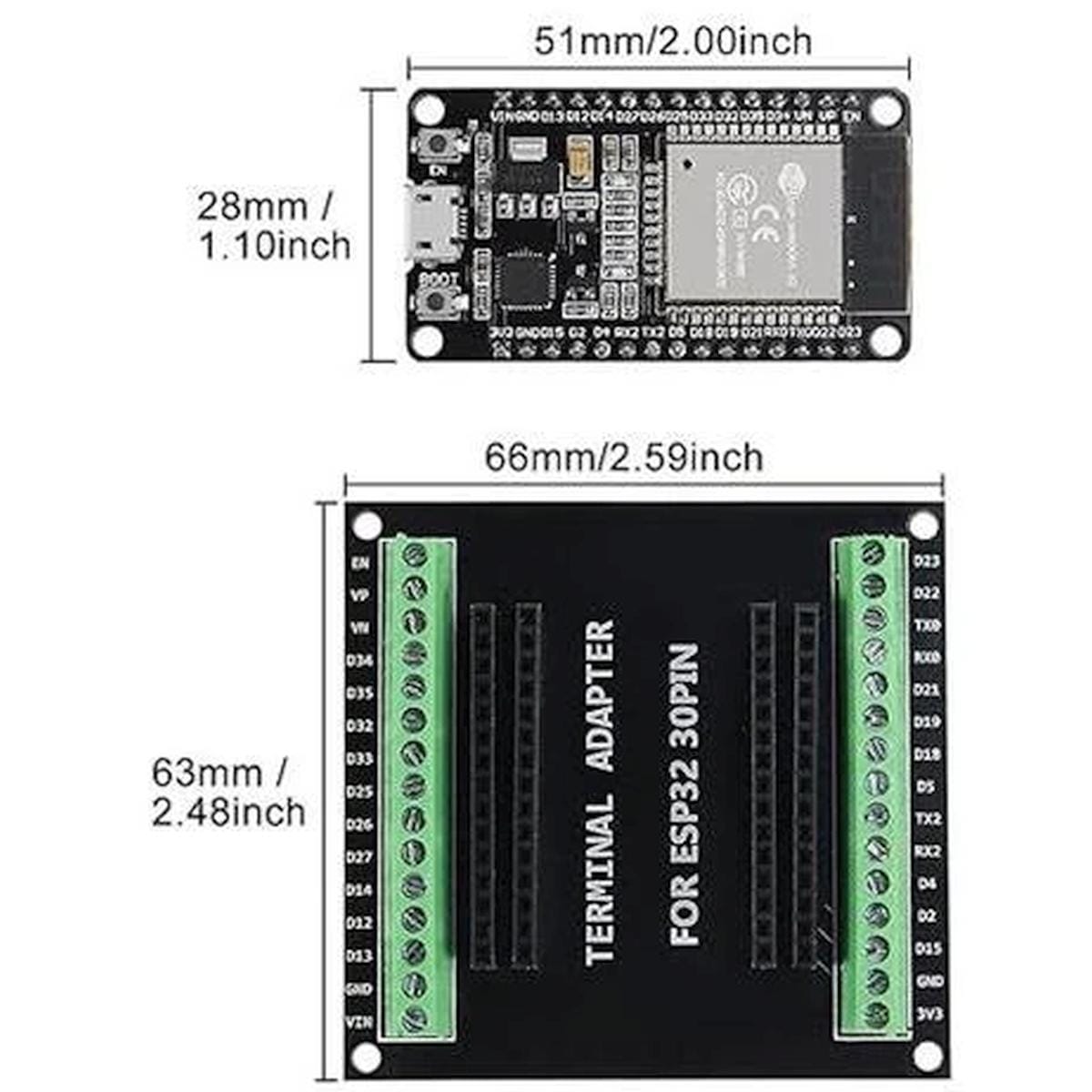

Először számold meg az ESP32 fejlesztőpanel kivezetéseit. Ehhez a változathoz 30 pines panel kell. Ezután a fizikai kialakítást is nézd meg, mert két 30 pines ESP32 lap között is lehet eltérés a szélességben vagy a tüskesorok helyében.
A következő kérdés már inkább a feladatról szól. Ha a problémát a hosszabb vezetékek, a gyakori átkötés vagy a laza Dupont csatlakozások okozzák, akkor ez az adapter pont ezen segít. Ha közben 5 V és 3,3 V között kell illeszteni, nagyobb áramot szeretnél kapcsolni vagy galvanikus leválasztásra van szükség, akkor az adapter mellé további elektronika kell.
Mikor keress más megoldást?
Sorozatgyártott vagy végleges elektronikánál egy saját NYÁK rendezettebb lehet, mert a szükséges csatlakozók, meghajtók és védelmek eleve a kapcsolás részei lehetnek. Nagyobb fogyasztót külön teljesítményfokozaton keresztül célszerű kapcsolni. A sorkapocs mérete önmagában nem mond semmit az ESP32 GPIO terhelhetőségéről. Hosszú, zajos környezetben futó vezetékeknél további védelemre, leválasztásra vagy más kommunikációs megoldásra lehet szükség. A NodeMCU ESP32 / NodeMCU32 terminal adapter – 30 pin ezeket a feladatokat nem végzi el.
Más pinszámú vagy eltérő szélességű ESP32 laphoz pedig a hozzá illő adaptert kell választani.
Műhelytipp

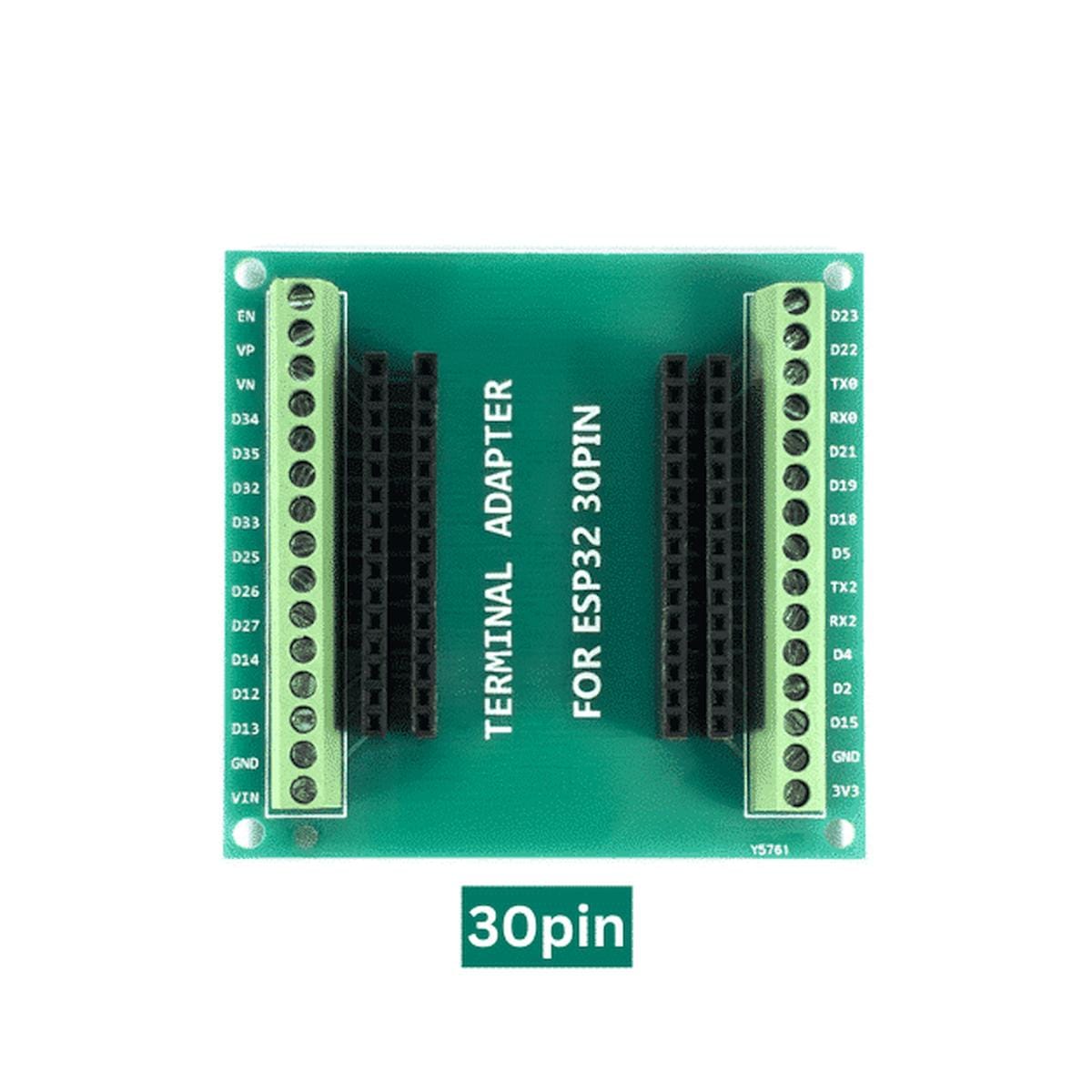

Mielőtt minden sorkapocsba bekerül a vezeték, érdemes egyszer végignézni a fejlesztőpanel saját pinoutját és az adapter feliratait. Kábelköteg mellett sokkal nehezebb kiszúrni, ha a vezérlő fordítva került a foglalatba, vagy egy vezeték egy kapoccsal arrébb csúszott.
Hosszabb próbánál a kábelek feliratozása is sokat segít. A “GPIO21” mellé kerülhet például “SDA”, a “GPIO23” mellé “relé”, egy másik vezetékre pedig “ajtó”. Így hibakereséskor nem kell minden alkalommal újra visszakövetni az egész köteget.
Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Terméktípus: | ESP32 kifejtő- és sorkapocs adapter |
| Kivitel: | 30 pin |
| Kompatibilitás: | Fizikailag illeszkedő 30 pines ESP32 fejlesztőpanelek |
| Funkció: | GPIO-, táp- és egyéb kivezetések hozzáférhetőbb csatlakoztatása |
| Külső csatlakozás: | Csavaros sorkapocs |
| ESP32 csatlakozás: | Tüskesoros foglalat |
| Tüskesor rasztere: | 2,54 mm |
| Működés: | Passzív, közvetlen jel-kivezetés |
| Külön tápellátás: | Nem szükséges |
| Logikai szint: | A behelyezett ESP32 fejlesztőpanel határozza meg |
| Jelszint-illesztés: | Nincs |
| Galvanikus leválasztás: | Nincs |
| Zajszűrés: | Nincs |
| Védelmi elektronika: | Nincs |
| Panel színe: | Zöld vagy Fekete |
Néhány kérdés mielőtt…
Minden 30 pines ESP32 beleillik?
A 30 pines kivitel az első feltétel, de a tüskesorok fizikai helyének is egyeznie kell az adapter foglalataival. Eltérő szélességű vagy más elrendezésű fejlesztőpanel mechanikailag nem biztos, hogy passzol. Az ajánlott kapcsolódó termékek köztiek megfelelőek.
Használható 38 pines ESP32-vel?
Nem. A NodeMCU ESP32 / NodeMCU32 terminal adapter – 30 pin ehhez a 30 pines kialakításhoz készült.
Kell hozzá külön táp?
Az adapter saját működéséhez nem kell külön táp, mert passzív átvezetőpanel. A behelyezett ESP32 és a csatlakoztatott perifériák tápellátását természetesen ugyanúgy biztosítani kell.
Átalakítja az 5 V-os jelet 3,3 V-ra?
Nem. Jelszint-illesztés nincs rajta, ezért az ESP32 GPIO-k elektromos határértékei változatlanok maradnak.
Relét vagy motort rá lehet kötni közvetlenül?
A sorkapocs önmagában nem növeli a GPIO terhelhetőségét. Nagyobb terheléshez megfelelő meghajtóáramkör, relémodul vagy más teljesítményfokozat szükséges.
Kell hozzá külön program vagy könyvtár?
Nem. A NodeMCU ESP32 / NodeMCU32 terminal adapter – 30 pin csak a kivezetéseket vezeti tovább, ezért Arduino IDE, ESP-IDF vagy MicroPython alatt sem igényel külön szoftvert.
Csomag
- 1 db NodeMCU ESP32 / NodeMCU32 terminal adapter – 30 pin
