ESP32-C5 Mini (WiFi 6) fejlesztőpanel

Q: Mire való az ESP32-C5 Mini WiFi 6 fejlesztőpanel?

Az ESP32-C5 Mini WiFi 6 fejlesztőpanel kompakt IoT prototípusokhoz való, ahol 2,4 GHz és 5 GHz Wi-Fi 6, Bluetooth LE vagy Zigbee / Thread irányú fejlesztés kell.

3.990Ft (3.142Ft+ÁFA)

ESP32-C5 Mini WiFi 6 fejlesztőpanel kompakt USB-C-s ESP32-C5 alapú panel 2,4 GHz és 5 GHz Wi-Fi 6, Bluetooth LE, Zigbee és Thread irányú IoT fejlesztésekhez. 3,3 V-os GPIO-val, 5 V USB-C tápellátással és RISC-V ESP32-C5 vezérlővel használható ESP-IDF környezetben, Arduino alatt pedig friss ESP32 támogatással érdemes próbálni. Szenzoros, okosotthonos és vezeték nélküli prototípusokhoz jó alap, ha a kis méret és a több rádiós protokoll fontos. Fő korlátja, hogy nem 5 V-os GPIO panel, nem akkumulátortöltős alap, és a4 MB Flash-t tartalmaz.

5 készleten

Cikkszám: T98446

Leírás

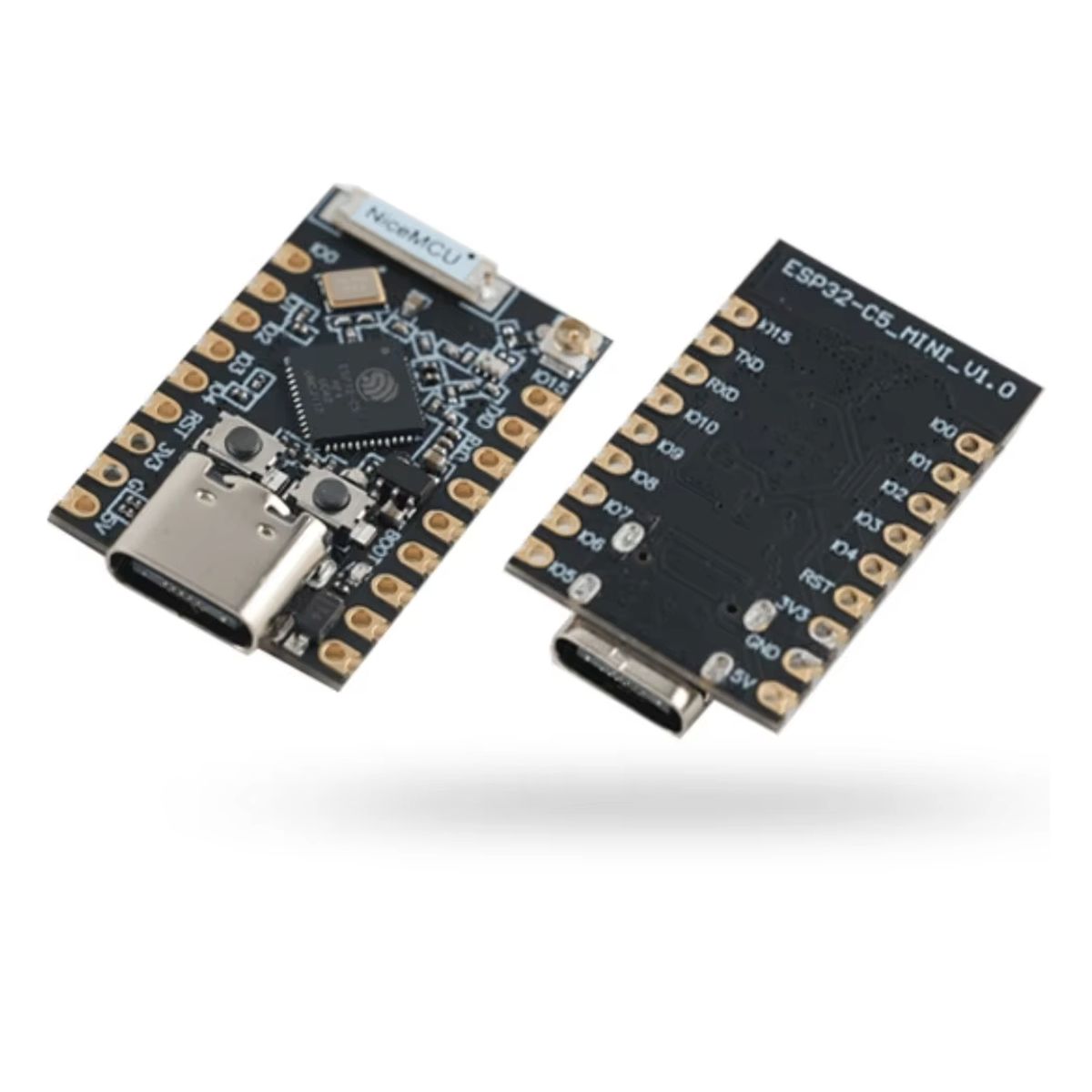

A ESP32-C5 Mini WiFi 6 fejlesztőpanel kis méretű, USB-C-s fejlesztőpanel ESP32-C5 mikrovezérlővel. A fő szerepe nem az, hogy minél több kivezetést adjon, hanem az, hogy egy kompakt panelen próbálható legyen a 2,4 GHz és 5 GHz Wi-Fi 6, a Bluetooth LE, valamint a Zigbee / Thread irányú 802.15.4 kommunikáció.

A ESP32-C5 Mini WiFi 6 fejlesztőpanel olyan projekthez illik, ahol a vezeték nélküli kapcsolat már nem mellékes részlet. Jó példa erre egy szenzoros adatküldő, egy okosotthonos kísérleti csomópont, egy 5 GHz-es Wi-Fi próba vagy egy ESP-IDF alapú rádiós fejlesztés. A panel mérete miatt akkor is kézre áll, amikor egy nagyobb DevKitC panel túl széles vagy túl sok helyet foglalna a tesztkörnyezetben.

A döntő műszaki pont a rádiós képesség és a memória. A mini / N4 irányú kivitel 4 MB flash memóriával és PSRAM nélkül kezelendő, ezért nem ugyanarra való, mint egy nagyobb memóriás ESP32-S3 vagy ESP32-C5-WROOM alapú fejlesztőpanel. Ha a projektben nagy puffer, kijelző, kamera vagy összetettebb webes felület szerepel, ezt már a tervezés elején érdemes ellenőrizni.

Az első korlát a 3,3 V-os GPIO és a kompakt kivezetés. A ESP32-C5 Mini WiFi 6 fejlesztőpanel nem 5 V-os Arduino shield alap, és nem ipari bemeneti modul. 5 V-os perifériához, reléhez, LED szalaghoz vagy hosszabb vezetékes bekötéshez illesztés és stabil táptervezés kell.

Hol van a helye a rendszerben?

A ESP32-C5 Mini WiFi 6 fejlesztőpanel egy mikrokontrolleres rendszer központi egysége lehet. Szenzorokat olvas, egyszerű kimeneteket vezérel, adatot küld hálózaton, és közben több rádiós technológiát is kipróbálhatóvá tesz egyetlen ESP32-C5 platformon.

Műhelyben főleg akkor van értelme elővenni, amikor a rádiós oldal miatt már kevés egy hagyományos ESP8266 vagy régebbi ESP32-WROOM panel. Ha a feladat csak egy egyszerű 2,4 GHz-es Wi-Fi kapcsolatos hőmérő, akkor a ESP32-C5 Mini WiFi 6 fejlesztőpanel képességeinek egy része kihasználatlan marad. Ha viszont 5 GHz-es Wi-Fi, BLE konfigurálás, Thread vagy Zigbee irány is felmerül, akkor jó tesztalap lehet.

Azaz az ESP32-C5 Mini WiFi 6 fejlesztőpanel egy kompakt, USB-C-s ESP32-C5 alapú fejlesztőpanel 2,4 GHz / 5 GHz Wi-Fi 6, Bluetooth LE és Zigbee / Thread irányú IoT prototípusokhoz.

Így épül be a megoldásba

A ESP32-C5 Mini WiFi 6 fejlesztőpanel USB-C csatlakozón keresztül kap 5 V tápot és ezen keresztül programozható. A külső modulokat a 3,3 V-os GPIO lábakhoz kell illeszteni. A panelen elérhető lábak száma kisebb lehet, mint egy teljes méretű DevKitC panelen, ezért több perifériás projektnél előre meg kell tervezni az I2C, SPI, UART és digitális lábak kiosztását.

Fejlesztéshez ESP-IDF környezetben tisztább az indulás, mert az ESP32-C5 újabb ESP32 családtag. Arduino alatt is használható, de a panelcsomag és a használt könyvtár verziója döntő. Régi telepítéssel előfordulhat, hogy a célpanel nem választható ki, vagy a fordítás nem azt a perifériatámogatást adja, amire a projekt épít.

A dual-band Wi-Fi nem azt jelenti, hogy minden környezetben a 5 GHz lesz a jobb. A 5 GHz rövid távon tisztább lehet, de falon, dobozon, rossz antennahelyzetben gyorsabban gyengülhet. A 2,4 GHz zsúfoltabb, viszont sokszor jobban terjed lakásban vagy műhelyben.

Tipikus helyzetek, ahol beválik

Szenzoros IoT próba, ahol az adatküldés Wi-Fi 6 hálózaton történik.
5 GHz-es Wi-Fi viselkedés mérése ESP32 környezetben.
Bluetooth LE alapú konfigurációs vagy párosítási teszt.
Thread vagy Zigbee irányú okosotthonos firmware-kísérlet.
ESP-IDF tanulópanel ESP32-C5 és RISC-V témához.
Kompakt beépítési próba, ahol a kisebb panelméret számít.
Gateway jellegű kísérlet, ahol több rádiós technológia szerepel a tervben.
Olyan műhelyteszt, ahol külön kell választani a 2,4 GHz és 5 GHz hálózat gyakorlati viselkedését.

Mire kell figyelni beüzemeléskor?

Mire figyelj?	Mit okoz?
USB-C adatkábelt használsz?	Töltőkábelnél a panel kaphat tápot, de nem jelenik meg programozható eszközként.
3,3 V-os perifériát kötsz rá?	5 V-os jel közvetlenül a GPIO lábon hibát vagy károsodást okozhat.
Friss ESP-IDF vagy Arduino környezeted van?	Régebbi csomagban hiányozhat az ESP32-C5 paneltámogatás vagy egyes perifériakezelés.
Elég a mini panel GPIO-kiosztása?	Több szenzor, kijelző vagy külön kommunikációs csatorna esetén hamar kevés lehet a kivezetett láb.
Kell PSRAM a firmware-hez?	Nagy webes felület, kijelzőpuffer, kamera vagy sok adat pufferelése PSRAM nélkül problémás lehet.
Melyik Wi-Fi sávot használod?	A 5 GHz nem automatikusan jobb, a környezet és a távolság erősen befolyásolja.
Zigbee vagy Thread a cél?	A rádiós hardver csak alapot ad, a működő alkalmazáshoz megfelelő firmware és hálózati szerep is kell.

Vásárlás előtt ezekre figyelj

Ellenőrizd, hogy a projektnek valóban ESP32-C5 Mini WiFi 6 fejlesztőpanel kell-e, vagy elég egy ESP32-C6 / ESP32-C3 panel.
Nézd meg, szükség van-e 5 GHz Wi-Fi-re. Ha csak 2,4 GHz-es Wi-Fi kell, olcsóbb és kiforrottabb ESP32 panel is megfelelhet.
Számold meg a szükséges GPIO lábakat. A mini panel kisebb, de ez kevesebb kényelmesen elérhető lábat is jelenthet.
Ellenőrizd a memóriaigényt. A 4 MB flash és PSRAM nélküli kialakítás nem jó minden webes, grafikus vagy nagy adatcsomagos feladathoz.
5 V-os modulokhoz tervezz szintillesztést. A 3,3 V-os ESP32-C5 GPIO nem közvetlen 5 V-os bemenet.
Akkumulátoros eszköznél nézd meg, kell-e töltőáramkör. A ESP32-C5 Mini WiFi 6 fejlesztőpanel nem akkumulátorkezelő panelként kezelendő.
Ha Zigbee / Thread irány a cél, előre döntsd el, milyen firmware-rel és milyen hálózati szerepben fog működni az eszköz.

Amikor nem ezt érdemes választani

Ne ezt válaszd, ha sok 5 V-os Arduino shieldet szeretnél közvetlenül rátenni.
Ne ezt válaszd, ha kamerás, nagy kijelzős vagy nagy memóriapufferes projektet építesz.
Ne ezt válaszd, ha beépített LiPo töltő és akkumulátorcsatlakozó is kell.
Ne ezt válaszd, ha sok GPIO kell, és a kényelmes breadboardos szerelés fontosabb, mint a kis méret.
Ne ezt válaszd, ha kész Zigbee koordinátort vagy előre telepített okosotthon átjárót keresel.
Ne ezt válaszd, ha a projekted hosszú vezetéken, zajos környezetben vagy 5 V-os ipari jelekkel dolgozik külön illesztés nélkül.

Amit a tapasztalat tanított

A legtöbb első hiba nem a Wi-Fi 6-ból jön, hanem az alapokból: rossz USB-C kábel, gyenge táp, 5 V-os jel a GPIO-n, régi fejlesztőkörnyezet vagy félreértett lábkiosztás. A ESP32-C5 Mini WiFi 6 fejlesztőpanel beüzemelésénél először ezeket érdemes rendbe tenni, és csak utána keresni rádiós vagy firmware hibát.

Műszaki jellemzők

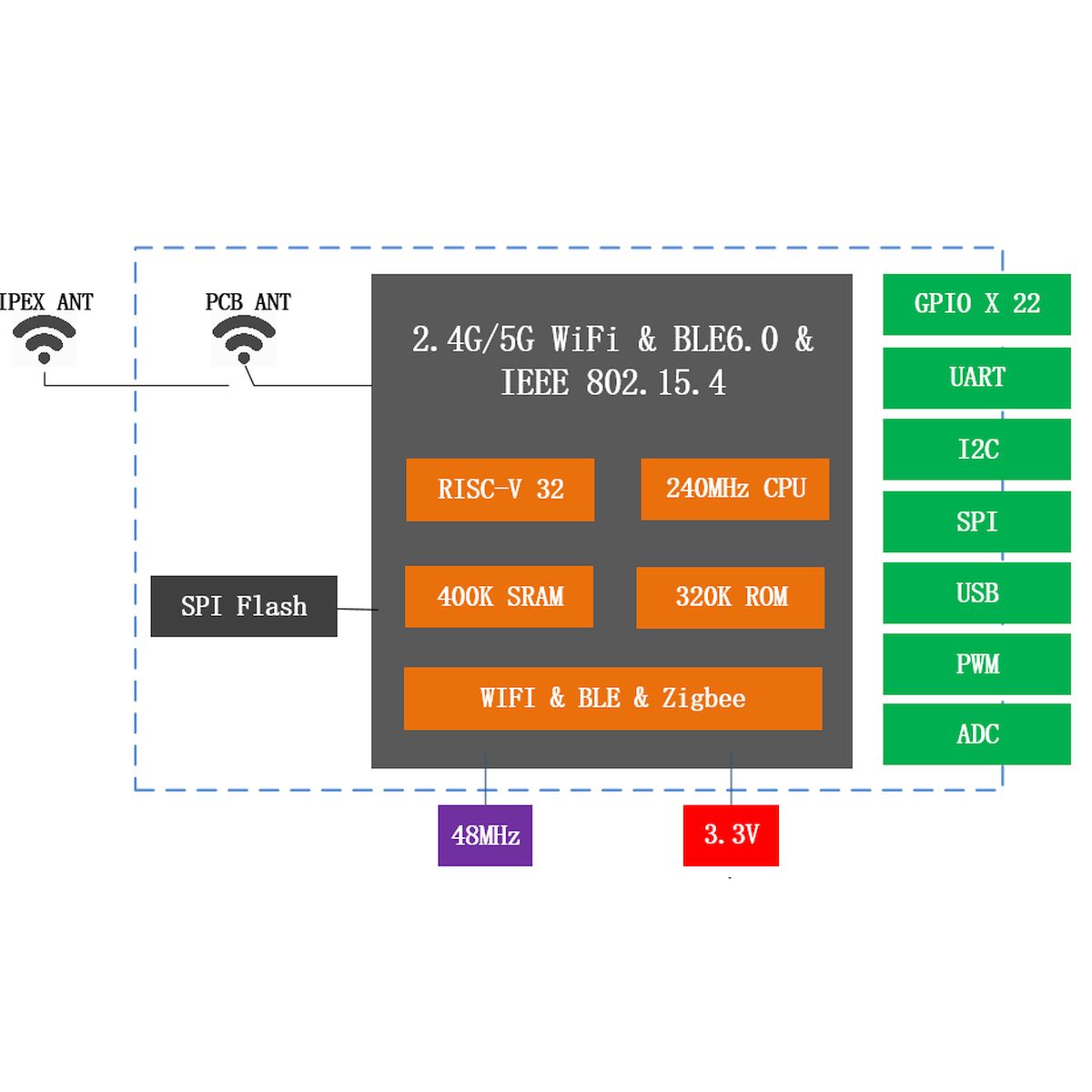

Központi vezérlő:	Espressif ESP32-C5
Processzor:	32 bites RISC-V, legfeljebb 240 MHz
Wi-Fi:	2,4 GHz és 5 GHz Wi-Fi 6
Bluetooth:	Bluetooth LE
802.15.4 rádió:	Zigbee / Thread irányú fejlesztéshez használható
Flash memória:	4 MB Flash
PSRAM:	Nincs
SRAM:	384 KB chip / modul irányú adat
ROM:	320 KB chip / modul irányú adat
Tápellátás:	USB-C 5 V bemenet
Logikai szint:	3,3 V

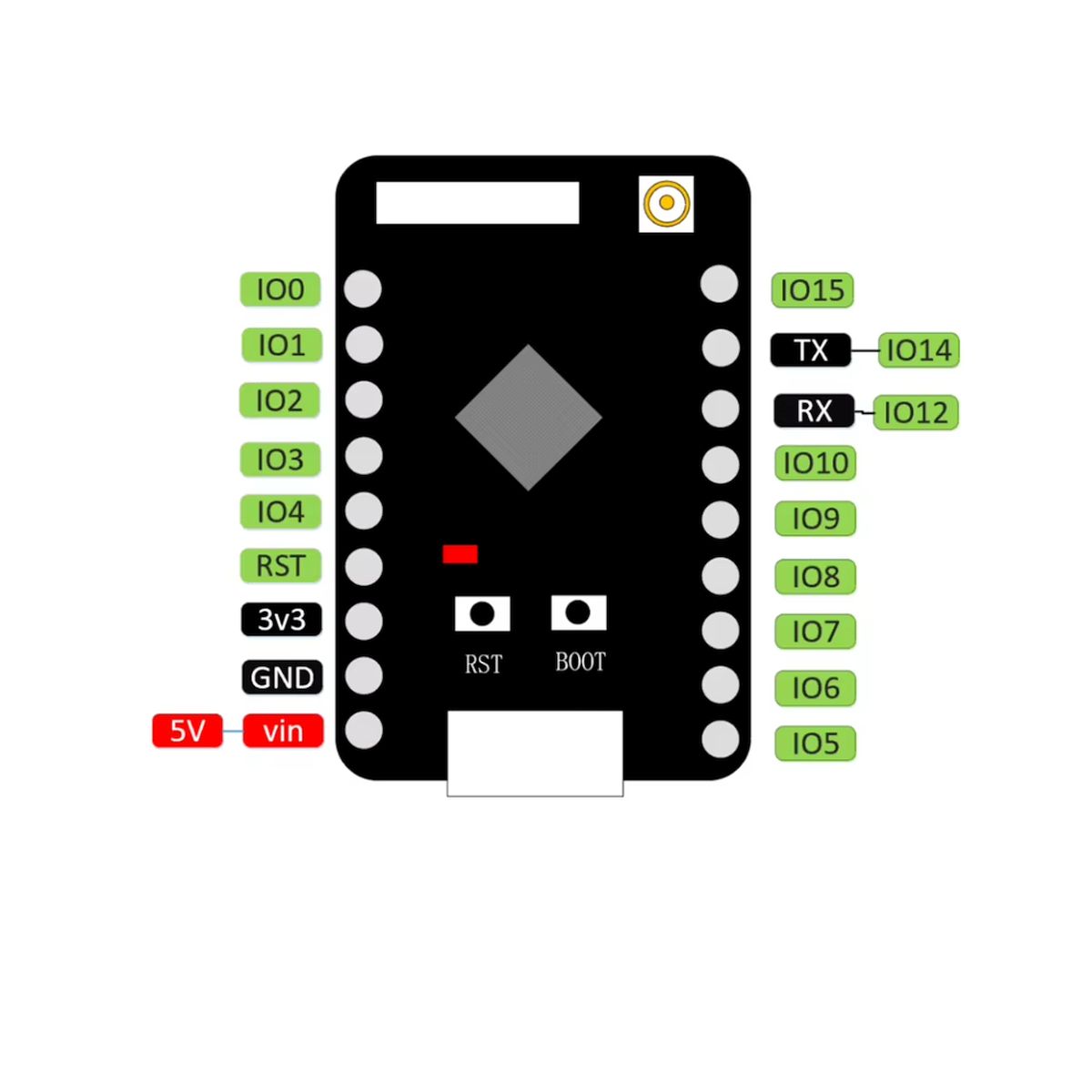

Kivezetett GPIO:	14
Chip szintű GPIO:	29, panelen nem mind érhető el
Interfészek:	GPIO, I2C, SPI, UART, USB Serial/JTAG irány
Programozás:	ESP-IDF, Arduino támogatás verziófüggő

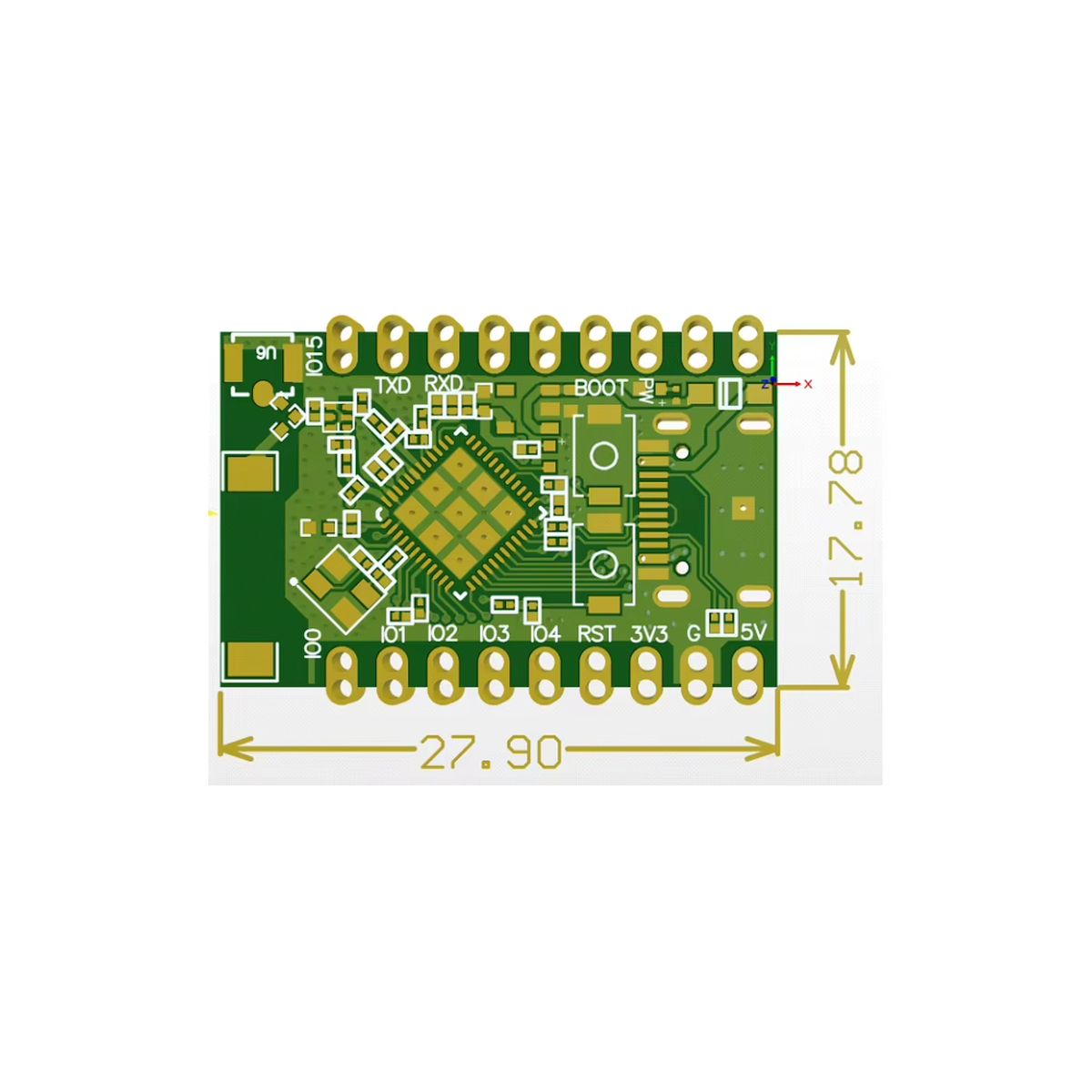

Panelméret:	kb. 27,9 × 17,8 mm
Üzemi hőmérséklet:	-40 – +105 °C modulirányú adat
Akkumulátortöltés:	Nincs

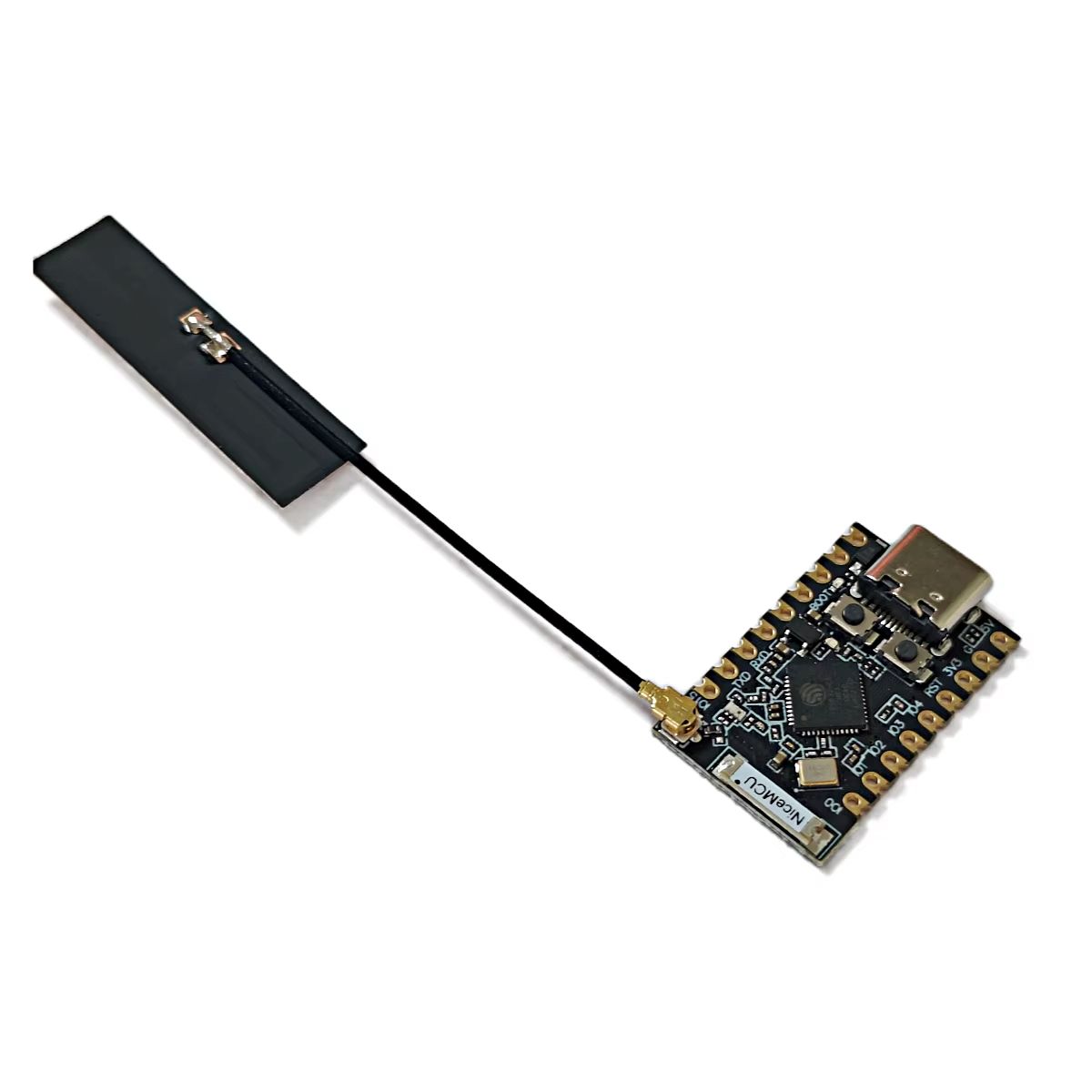

A uFl antenna nem tartozék!

Dokumentáció

Csomag

1 × ESP32-C5 Mini WiFi 6 fejlesztőpanel

További információk

Tömeg	0,055 kg
Méretek	6 × 3 × 1 cm
Cikkszám	T98446
Chipkészlet	ESP32-C5
Tápfeszültség [V]	3.3V, 5V

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„ESP32-C5 Mini (WiFi 6) fejlesztőpanel” értékelése elsőként

Kérdés: Mire való az ESP32-C5 Mini WiFi 6 fejlesztőpanel?
Válasz: Az ESP32-C5 Mini WiFi 6 fejlesztőpanel kompakt IoT prototípusokhoz való, ahol 2,4 GHz és 5 GHz Wi-Fi 6, Bluetooth LE vagy Zigbee / Thread irányú fejlesztés kell.

Kérdés: Miben más az ESP32-C5 Mini WiFi 6 fejlesztőpanel, mint egy régebbi ESP32 panel?
Válasz: A fő különbség a dual-band Wi-Fi 6 és az 802.15.4 rádiós oldal. A régebbi ESP32 panelek jellemzően csak 2,4 GHz Wi-Fi és Bluetooth irányban használhatók.

Kérdés: Használható az ESP32-C5 Mini WiFi 6 fejlesztőpanel 5 GHz-es Wi-Fi hálózaton?
Válasz: Igen, az ESP32-C5 család 2,4 GHz és 5 GHz Wi-Fi 6 használatára készült. A gyakorlatban a router, a firmware és az antennahelyzet is beleszól a stabil kapcsolatba.

Kérdés: Az ESP32-C5 Mini WiFi 6 fejlesztőpanel GPIO lábai 5 V-tűrők?
Válasz: Nem 5 V-os Arduino logikához kell kezelni. A külső jeleket 3,3 V-os logikai szintre kell illeszteni, különösen 5 V-os szenzoroknál, relémoduloknál és LED szalagoknál.

Kérdés: Van PSRAM az ESP32-C5 Mini WiFi 6 fejlesztőpanel panelen?
Válasz: A mini / N4 irányú ESP32-C5 kivitel PSRAM nélkül kezelendő. Nagy kijelzőpufferhez, kamerához vagy nagy adatcsomagokhoz nagyobb memóriás ESP32 panelt érdemes keresni.

Kérdés: Arduino IDE alatt használható az ESP32-C5 Mini WiFi 6 fejlesztőpanel?
Válasz: Használható lehet, de a támogatás verziófüggő. Friss Arduino-ESP32 csomagot és megfelelő ESP32-C5 célpanel-beállítást érdemes használni.

Kérdés: ESP-IDF alatt jobb kezdeni az ESP32-C5 Mini WiFi 6 fejlesztőpanel használatát?
Válasz: ESP32-C5 projektnél az ESP-IDF adja a legtisztább indulást. Wi-Fi 6, 802.15.4, Zigbee vagy Thread kísérleteknél különösen hasznos, mert közvetlenül az Espressif eszközkészletére épít.

Kérdés: Alkalmas az ESP32-C5 Mini WiFi 6 fejlesztőpanel akkumulátoros projekthez?
Válasz: Alacsony fogyasztású firmware készíthető hozzá, de a panelen nincs igazolt LiPo töltőáramkör. Akkumulátoros eszköznél külön töltési és védelmi megoldást kell tervezni.

Kérdés: Miért nem elég csak azt nézni, hogy ESP32-C5 van a panelen?
Válasz: A panelkialakítás legalább annyira számít, mint a chip. Más lehet a GPIO-k száma, a memória, az antenna, az USB-rész, a méret és a tápellátás, ezért mini panel és DevKitC panel között nem szabad automatikusan egyenlőséget tenni.

Kérdés: Hol található az ESP32-C5 Mini WiFi 6 fejlesztőpanel gyártói wiki oldala?
Válasz: A megadott ICBbuy wiki oldal itt érhető el: ESP32-C5 Mini gyártói wiki. Beépítés előtt a lábkiosztást és a panelverziót innen is érdemes ellenőrizni.

Kérdés: Hol található az ESP32-C5 hivatalos műszaki háttéranyaga?
Válasz: Az ESP32-C5 chip és a mini modul műszaki anyagai az Espressif oldalán érhetők el, például az ESP32-C5 SoC műszaki leírásban és az ESP32-C5-MINI-1 moduloldalon.
