Leírás

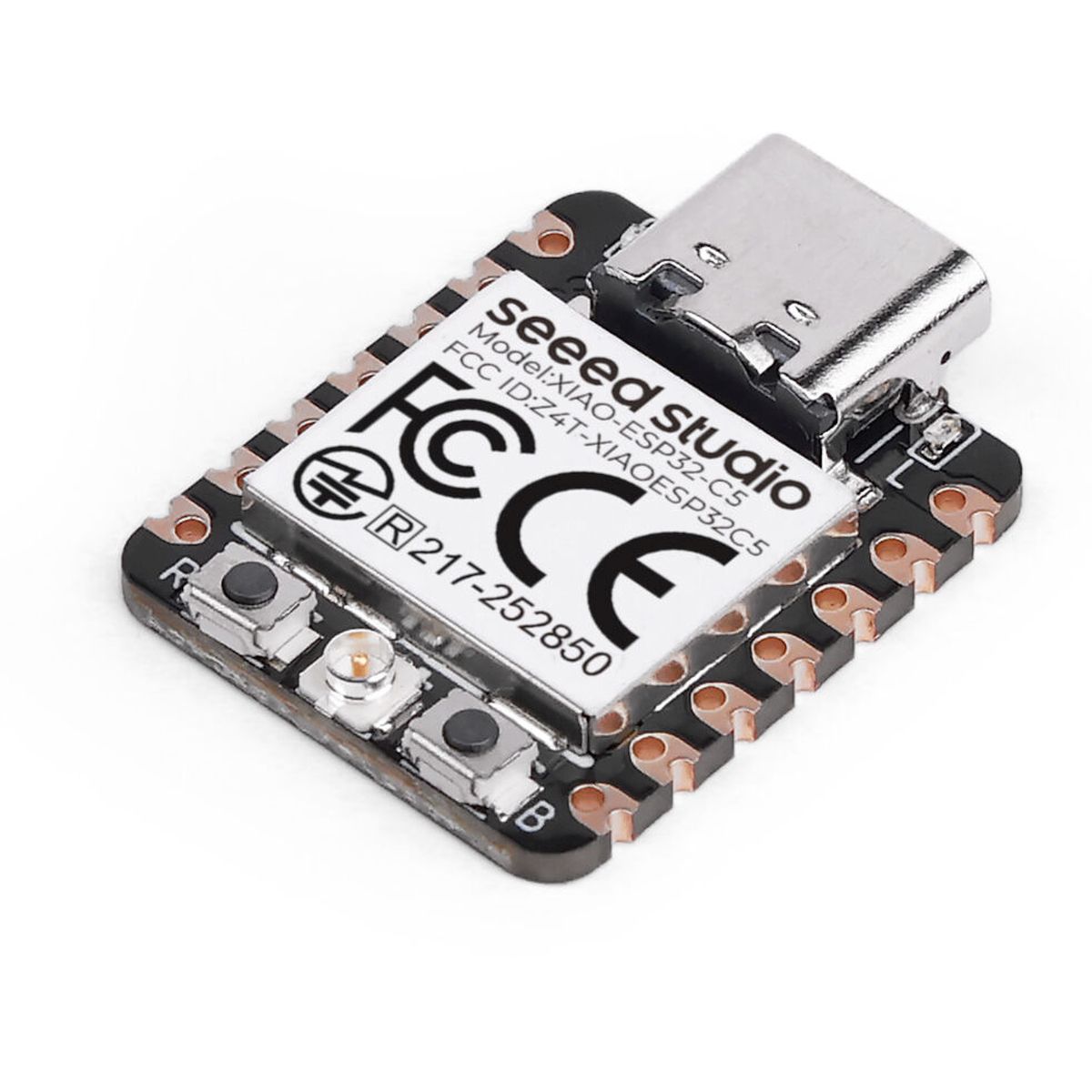

A Seeed Studio XIAO ESP32-C5 kis méretű, XIAO formátumú fejlesztőpanel ESP32-C5HR8 vezérlővel, 2,4 GHz és 5 GHz Wi-Fi 6 kapcsolattal, Bluetooth LE 5 támogatással, valamint Zigbee és Thread alapú 802.15.4 rádiós lehetőséggel. Akkor érdemes számolni vele, ha egy kompakt IoT eszközt, okosotthonos próbapanelt, vezeték nélküli szenzort vagy akkumulátoros prototípust szeretnél építeni, ahol a panelméret és a rádiós képesség egyszerre számít.
A Seeed Studio XIAO ESP32-C5 egyik fontos előnye, hogy nem csak a megszokott 2,4 GHz-es Wi-Fi környezetben használható, hanem 5 GHz-es hálózatokkal is dolgozhat. Ez zsúfolt rádiós környezetben, műhelyben, irodában vagy lakásautomatizálási teszteknél jól jöhet, de a beépítésnél figyelni kell az U.FL antennára, a ház kialakítására és a tápellátás stabilitására.
A panel 8 MB Flash és 8 MB PSRAM memóriával rendelkezik, ami kényelmesebb mozgásteret ad összetettebb firmware-ekhez, webes konfigurációhoz, hálózati kommunikációhoz vagy több protokollt használó kísérletekhez. A PSRAM-ot azonban nem szabad belső SRAM-ként kezelni: időkritikus vagy érzékeny kódrészeknél továbbra is számít, hogyan osztod el a memóriát.
A Seeed Studio XIAO ESP32-C5 Arduino IDE alól is indítható, így gyorsan bevonható hobbielektronikai, oktatási és prototípus projektekbe. A kis méret miatt viszont előre át kell gondolni a lábkiosztást, az antennát, az akkumulátoros működést és azt, hogy a rendelkezésre álló GPIO mennyiség elég-e a tervezett kapcsoláshoz.
Amit elsőként érdemes tudni róla
A Seeed Studio XIAO ESP32-C5 nem egy nagy, sokcsatlakozós tanulópanel, hanem egy kisméretű, beépíthető fejlesztőmodul XIAO lábkiosztással. A lényege a rádiós oldal: Wi-Fi 6, 2,4 GHz és 5 GHz sáv, BLE 5, Zigbee és Thread egy kis panelen.
A gyakorlatban ez olyan projektekhez jó alap, ahol kevés a hely, de kell hálózati kapcsolat, szenzoros adatküldés, okosotthonos protokollkísérlet vagy saját beágyazott firmware. A 8 MB Flash és 8 MB PSRAM miatt kényelmesebb mozgástér marad összetettebb firmware-nél, de ezt nem szabad 8 MB belső SRAM-ként kezelni.
Azaz a Seeed Studio XIAO ESP32-C5 egy ESP32-C5HR8 alapú, Wi-Fi 6 kétsávos, BLE/Zigbee/Thread-képes XIAO fejlesztőpanel USB-C programozással, U.FL antenna csatlakozóval és akkumulátoros használati lehetőséggel.
Így működik a gyakorlatban
A Seeed Studio XIAO ESP32-C5 USB-C csatlakozón keresztül programozható és tápellátható, a szoftveres induláshoz Arduino IDE alatt az ESP32 board package 3.3.5 vagy újabb verziója szükséges. Feltöltéskor a panelt XIAO_ESP32C5 célként kell kiválasztani, és adatkábeles USB-C kábel kell hozzá, nem csak töltőkábel.
A rádiós kapcsolatnál az U.FL antenna nem dísz: az antenna kiválasztása és rögzítése tényleg befolyásolja a Wi-Fi és Bluetooth kapcsolatot. A panel kis mérete miatt a földelés, a tápstabilitás, az antenna környezete és a ház anyaga is hamarabb visszaüt, mint egy nagyobb fejlesztőpanelen.
A 3,7 V-os akkumulátoros használat támogatott, és a panelen töltéskezelés is van. Akkumulátoros projektnél külön érdemes figyelni a deep sleep állapotra, mert alvás után az USB port eltűnhet a gépről, és a panelt fel kell ébreszteni a további kommunikációhoz.
Tipikus helyzetek, ahol beválik
- Wi-Fi 6-os, 2,4 GHz és 5 GHz hálózatot használó szenzorcsomópont készítése.
- Akkumulátoros hőmérséklet-, páratartalom-, mozgás- vagy jelenlétérzékelő prototípus.
- Matter, Zigbee vagy Thread irányú okosotthonos kísérleti eszköz.
- BLE-s közelségérzékelő, beacon vagy tracker jellegű fejlesztés.
- MQTT-s adatküldő node otthoni automatizáláshoz vagy műhelyes mérésnaplózáshoz.
- XIAO formátumú saját panelbe épített vezérlőmodul.
- Wi-Fi-s webes konfigurációs felületet vagy kis HTTP szervert futtató beágyazott eszköz.
- Oktatási, labor- vagy prototípus környezet, ahol fontos a kis méret és a modern ESP32-C5 rádiós oldal.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| Adatkábeles USB-C kábelt használsz? | Töltőkábellel a panel kap áramot, de nem jelenik meg programozható portként. |
| Telepítve van az ESP32 board package 3.3.5 vagy újabb verziója? | Régebbi környezetben hiányozhat a megfelelő XIAO ESP32-C5 célpanel. |
| Fel van pattintva az antenna az U.FL csatlakozóra? | Antenna nélkül a rádiós kapcsolat gyenge vagy bizonytalan lehet. |
| 3,3 V-os logikai szinttel illeszted a GPIO-kat? | Közvetlen 5 V-os jel a bemeneten kockázatos, szintillesztés kellhet. |
| A deep sleep ébresztési lábait előre megtervezed? | Rossz lábválasztással nehezebb lehet a hibakeresés és a firmware újratöltése. |
| Kell 5 GHz-es AP mód Arduino alatt? | A gyártói példa szerint a 5 GHz AP mód Arduino Core alatt alacsonyabb szintű IDF kezelést igényelhet. |
| Elfér a panel és az antenna is a házban? | A panel kicsi, de az antenna helyigénye és iránya a rádiós működés része. |
| Forrasztatlan vagy előforrasztott változatot rendelsz? | Beépítésnél és breadboard használatnál nem mindegy, hogy a tüskesor már rajta van-e. |
Vásárlás előtt ezekre figyelj
- Ellenőrizd, hogy a rendelt változat forrasztatlan vagy előforrasztott kivitel-e.
- Döntsd el, hogy kell-e valódi 5 GHz-es Wi-Fi használat, vagy elég a 2,4 GHz-es ESP32-C3/C6 jellegű megoldás.
- Nézd meg, hogy a projektedhez elég-e a 11 GPIO és az 5 analóg lehetőség.
- Akkumulátoros projektnél számolj a 3,7 V-os cellával, a töltéskezeléssel és az alvó mód ébresztési logikájával.
- Házba építés előtt ellenőrizd az U.FL antenna helyét, vezetését és a környező fém alkatrészeket.
- Ha sok perifériád van, előre rajzold fel az I2C, SPI, UART és ADC lábkiosztást.
- Ha komoly debug kell, a JTAG padokat ne foglald le gondolkodás nélkül más feladatra.
Amikor nem ez lesz a jó megoldás
- Ne ezt válaszd, ha sok, kényelmesen elérhető GPIO-ra és nagy breadboardos munkaterületre van szükséged.
- Ne ezt válaszd, ha a projekted 5 V-os logikai jelszintekkel dolgozik, és nem akarsz szintillesztést használni.
- Ne ezt válaszd, ha kész, dobozolt ipari rádiós eszközt keresel, mert ez fejlesztőpanel és beépítési alap.
- Ne ezt válaszd, ha a 5 GHz-es hozzáférési pont mód Arduino alatt egyszerűen kezelendő alapelvárás.
- Ne ezt válaszd, ha LoRa vagy nagy hatótávú sub-GHz rádió kell, mert ehhez külön rádiós modul vagy másik panel szükséges.
- Ne ezt válaszd, ha a -40 °C alatti üzemi tartomány adatlap szerinti követelmény a készülékben.
Amit a tapasztalat tanított
A kis XIAO paneleken ne csak a panel méretét nézd, hanem az antennát is. A Seeed Studio XIAO ESP32-C5 esetén az U.FL csatlakozó és a hozzá kapcsolt antenna a rádiós rendszer része, ezért házba építéskor ne a végén kerüljön elő, hogy nincs helye vagy rossz irányban áll.

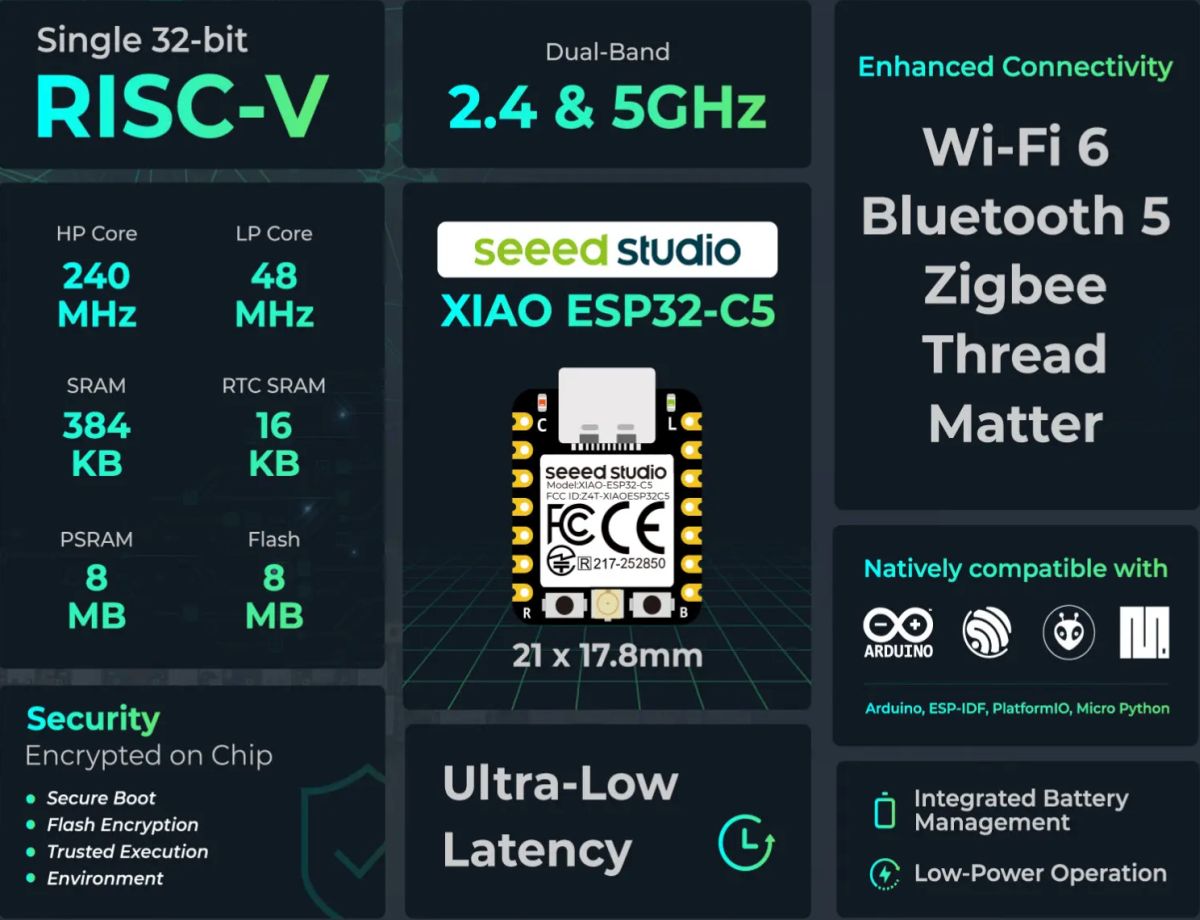

Műszaki jellemzők

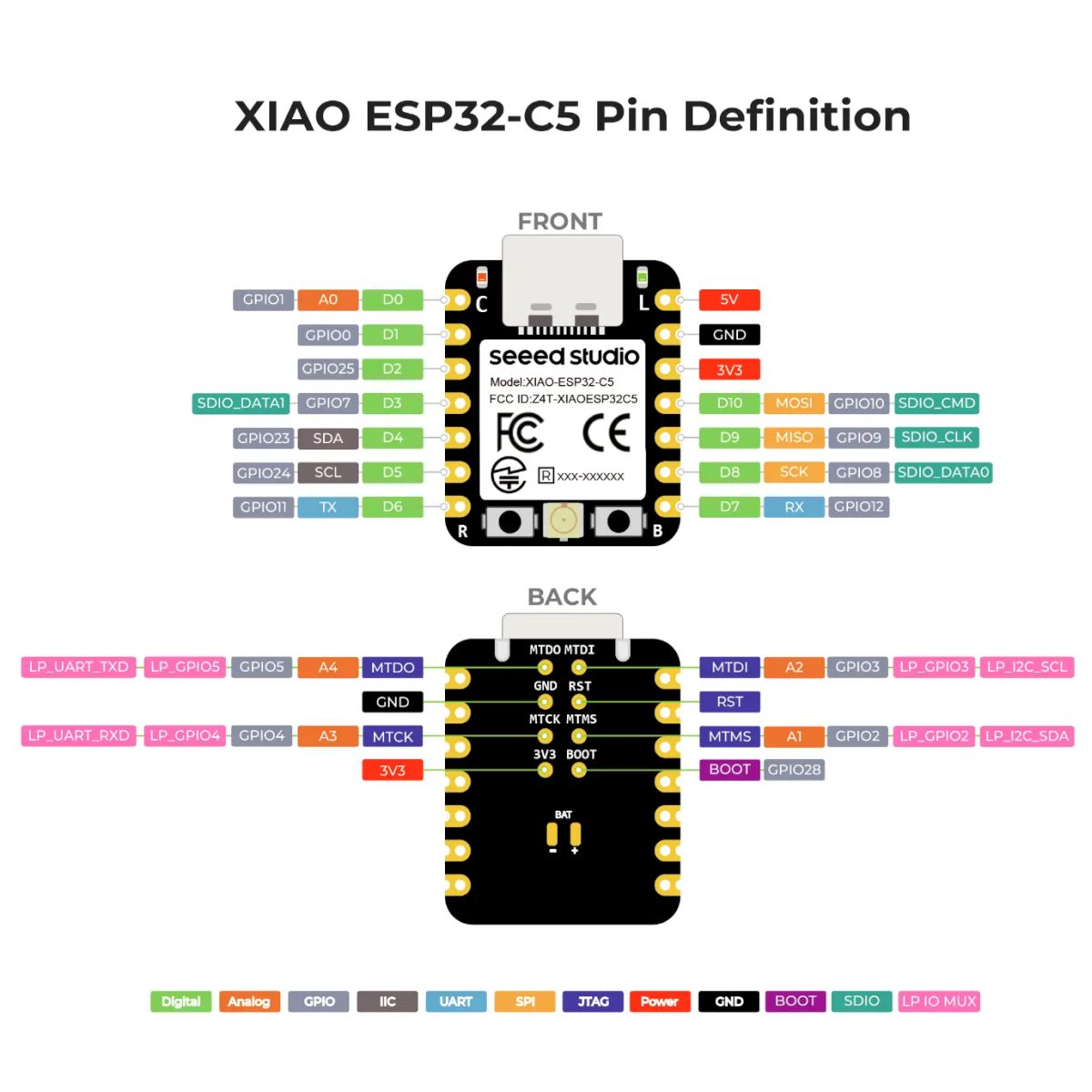

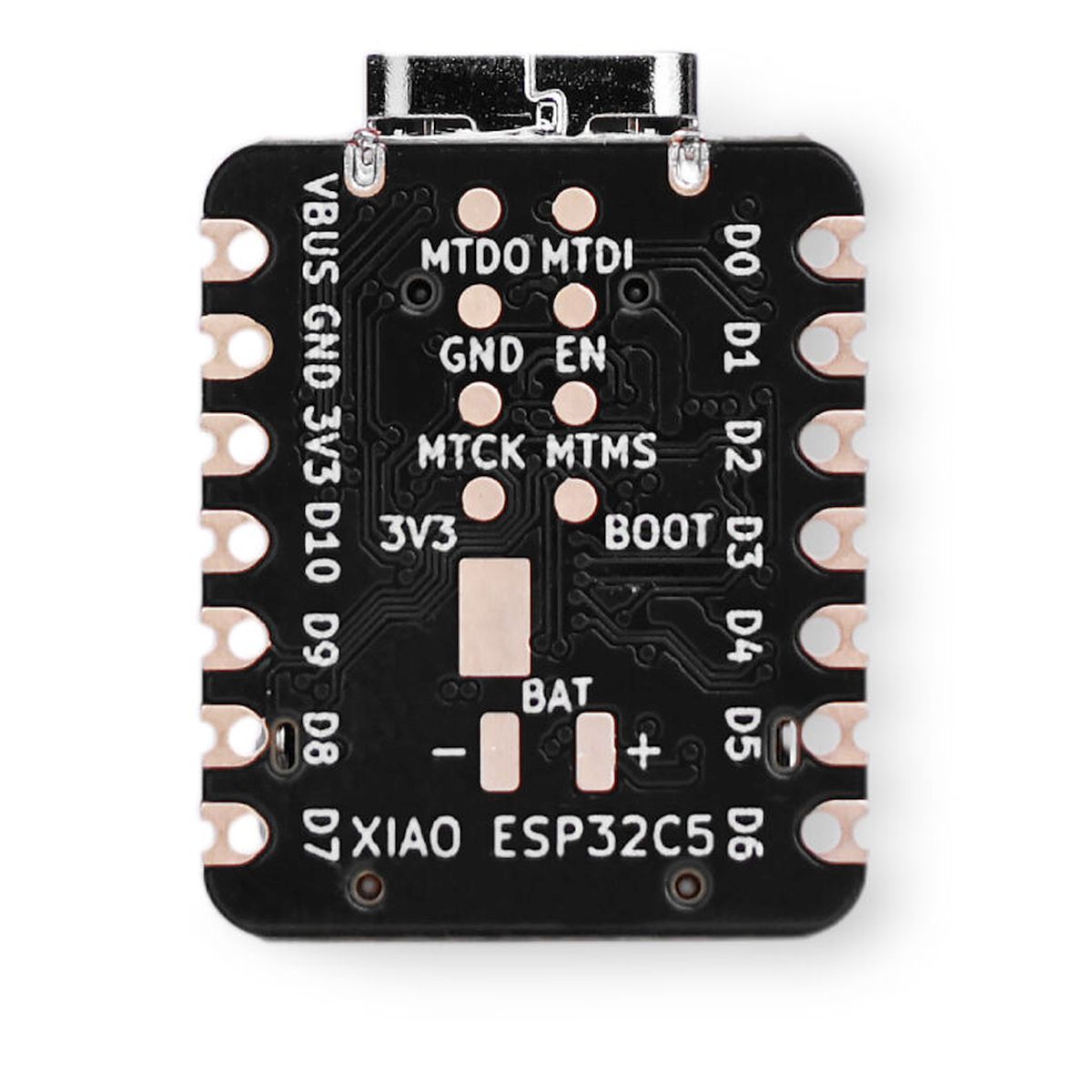

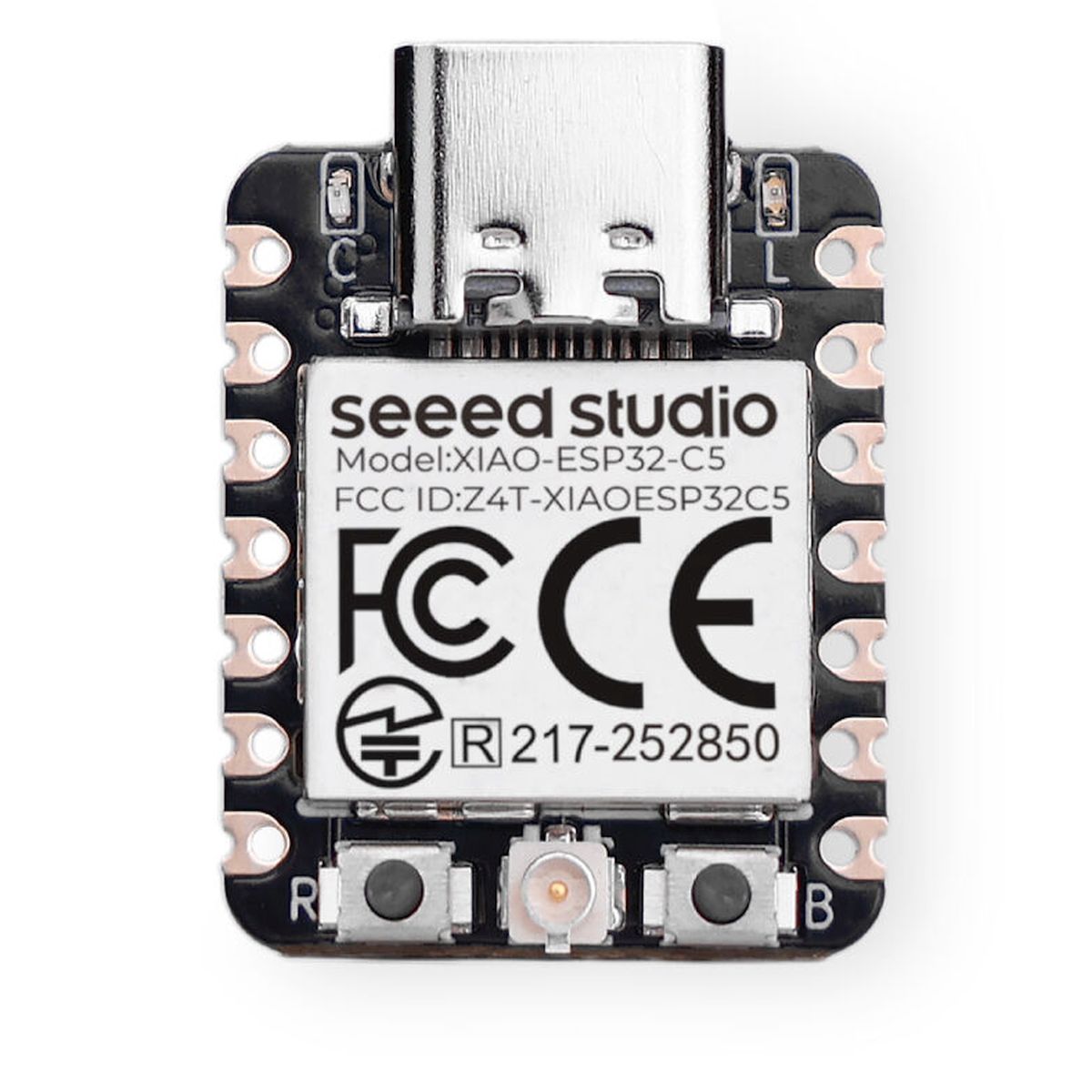

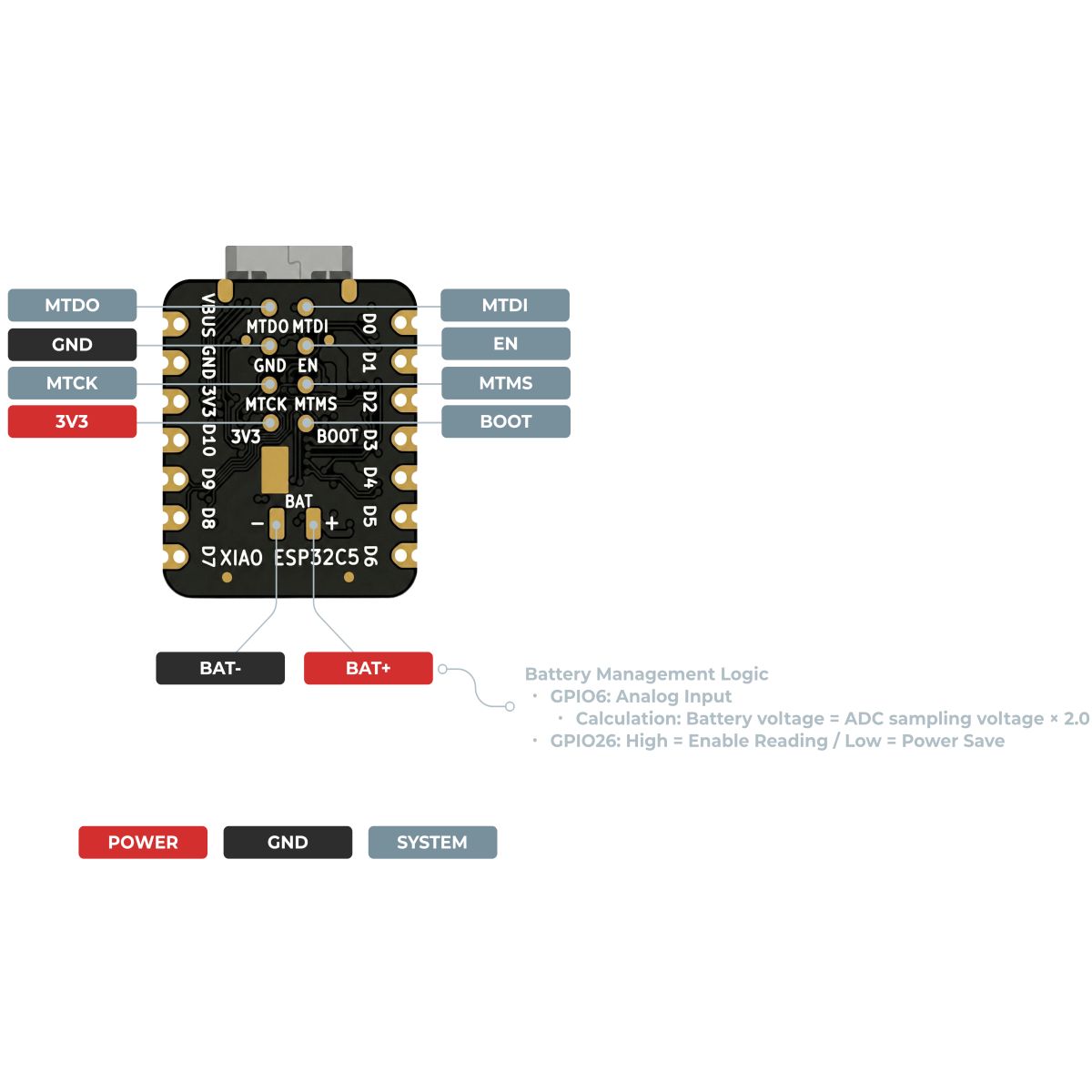

| Gyártó: | Seeed Studio |
| Termék: | Seeed Studio XIAO ESP32-C5 |
| SKU: | 100010048 |
| Chipset: | ESP32-C5HR8 |
| Processzor: | 32 bites RISC-V single-core, legfeljebb 240 MHz |
| Alacsony fogyasztású mag: | 32 bites RISC-V LP core, legfeljebb 48 MHz |
| Belső SRAM: | 384 KB |
| ROM: | 320 KB |
| Flash: | 8 MB |
| PSRAM: | 8 MB |
| Wi-Fi: | 2,4 GHz és 5 GHz dual-band Wi-Fi 6, 802.11ax |
| Bluetooth: | Bluetooth 5 LE |
| 802.15.4: | Zigbee, Thread |
| IoT protokoll környezet: | Matter, HomeKit, MQTT támogatási irány |
| GPIO: | Legfeljebb 11 GPIO |
| Analóg bemenet: | 1 analóg pin + 4 analóg pad a hátoldalon |
| Interfészek: | 1 x I2C, 1 x SPI, 1 x UART, JTAG padok |
| PWM: | 11 PWM-képes GPIO |
| Antenna csatlakozó: | U.FL |
| Tartozék antenna: | FPC antenna |
| USB: | USB Type-C |
| Tápellátás USB-ről: | 5 V/DC |
| Akkumulátor: | 3,7 V Li-ion/Li-Po |
| Töltéskezelő: | SGM40567 |
| Akkumulátorfeszültség-mérés: | GPIO6 mérés, GPIO26 engedélyezés |
| Deep sleep áram akkumulátorról: | 15 µA tipikus, low power firmware-rel |
| Deep sleep áram USB tápról: | 375 µA tipikus, low power firmware-rel |
| Gombok: | Reset, Boot |
| LED-ek: | User LED, Charge LED |
| Működési hőmérséklet: | 0-85 °C |

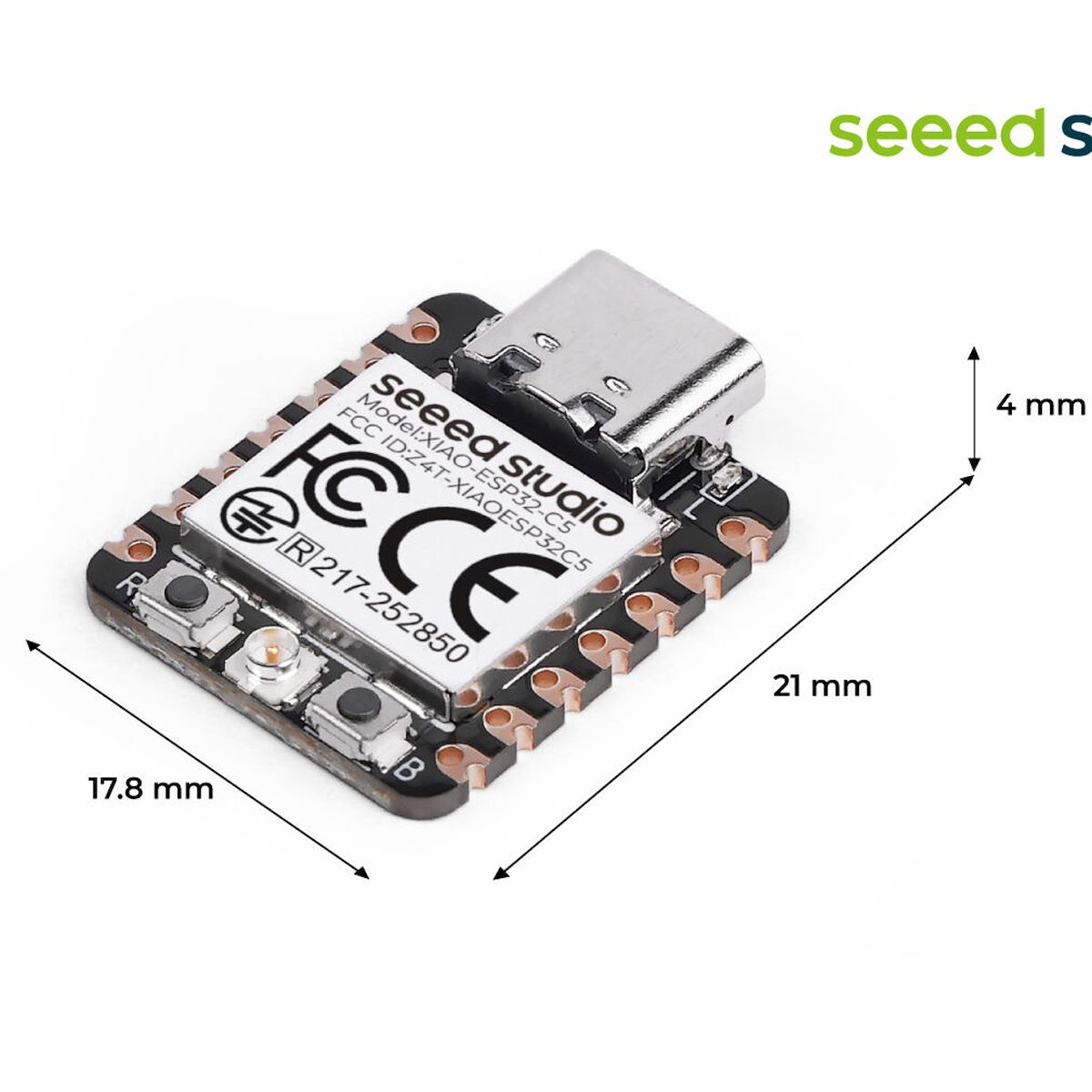

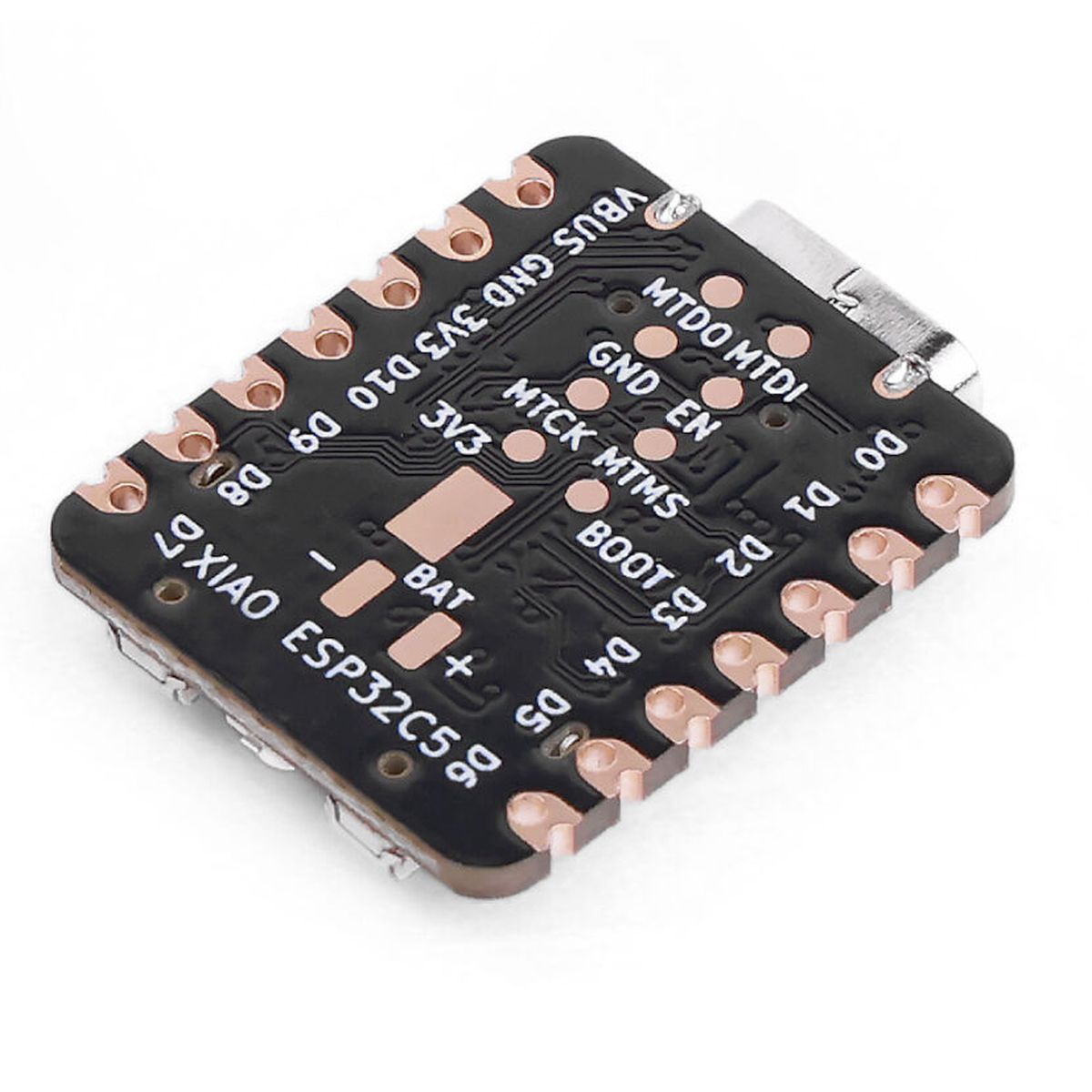

| Méret: | kb. 21 x 17,8 mm |
| Kialakítás: | XIAO formátum, SMD-be építhető castellated/stamp-hole jellegű panel |
| Logikai szint: | 3,3 V-os ESP32 rendszerként kezelendő |
Dokumentáció
- Getting Started with Seeed Studio XIAO ESP32-C5 – Seeed Studio Wiki
- Seeed Studio XIAO ESP32-C5 termékoldal – Seeed Studio
- Pin Multiplexing with Seeed Studio XIAO ESP32-C5 – Seeed Studio Wiki
- WiFi Usage with Seeed Studio XIAO ESP32-C5 – Seeed Studio Wiki
- Zigbee Quick Start Guide ESP-IDF – Seeed Studio Wiki
Csomag

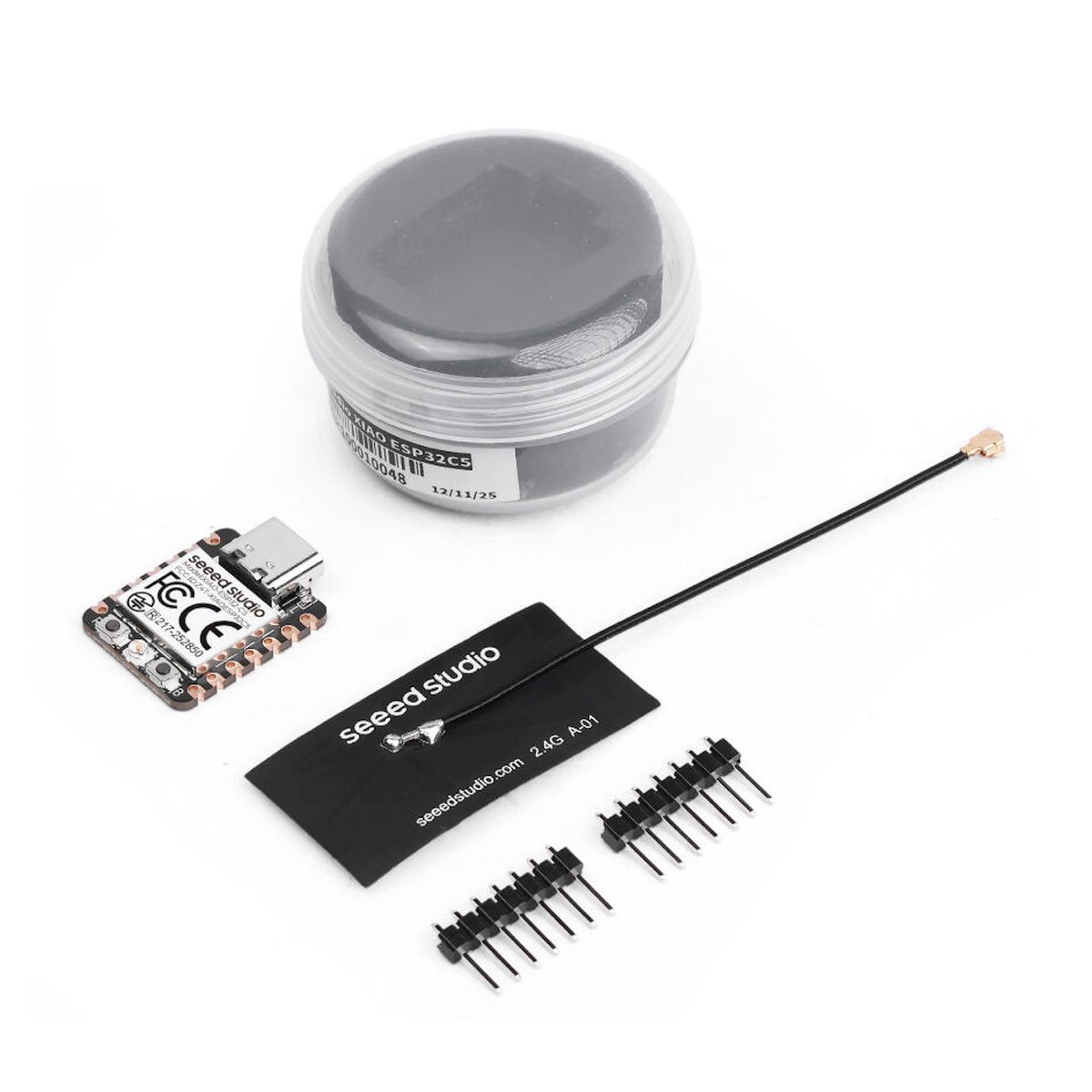

- 1 db Seeed Studio XIAO ESP32-C5
- 1 db FPC antenna
- 2 db tüskesor
- 1 db tárolódoboz
Értékelések
Még nincsenek értékelések.
