Leírás

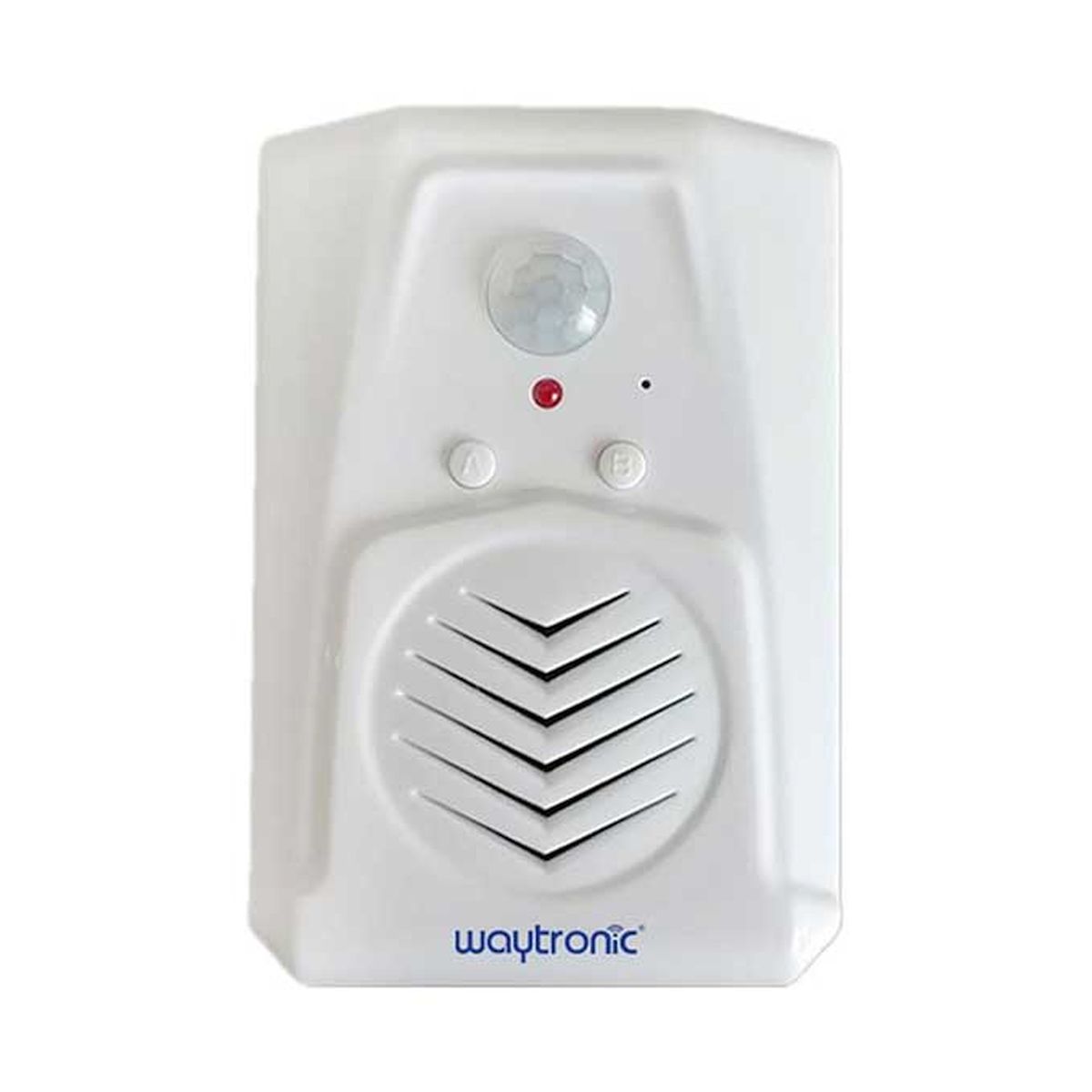

A Mozgásérzékelős MP3 lejátszó (Waytronic – WT-M12) önálló, mozgásérzékelésre induló MP3 hangjelző. Akkor hasznos, amikor nem vezérlőt, relét vagy külön hangmodult szeretnél összeépíteni, hanem egy kész eszközt keresel ajtóhoz, átjáróhoz, pult mellé vagy emlékeztető pontra. A Mozgásérzékelős MP3 lejátszó (Waytronic – WT-M12) PIR érzékelővel figyeli az előtte elhaladó embert vagy állatot, majd a belső memóriában tárolt MP3 hangot lejátssza. A hangfájl Micro USB kapcsolaton keresztül cserélhető, a működéshez pedig 3×AAA elem vagy USB tápellátás használható.
A döntő paraméter ennél az eszköznél nem csak az, hogy “lejátszik-e hangot”, hanem az érzékelési környezet is. A PIR érzékelés hőmérsékletváltozásra reagál, ezért ajtónyitás, légkondicionáló, ventilátor vagy túl meleg környezet mellett másként viselkedik, mint egy egyszerű nyomógombos hangmodul.
Az első korlát: a Mozgásérzékelős MP3 lejátszó (Waytronic – WT-M12) önálló hangjelző, nem mikrokontrolleres fejlesztőmodul. Ha Arduino, ESP32 vagy PLC felől szeretnél soros, I2C, SPI vagy digitális vezérléssel hangot indítani, más típusú hangmodult kell választani.
Mikor?
A Mozgásérzékelős MP3 lejátszó (Waytronic – WT-M12) ott illik a rendszerbe, ahol a bemeneti esemény maga a mozgás. Nem kell hozzá külön PIR modul, nem kell hozzá külön hangdekóder, és nem kell külön erősítő sem, mert a készülékben benne van az érzékelő, a hangfájl-tárolás, a lejátszás és a beépített hangszóró. Egy mondatban: a Mozgásérzékelős MP3 lejátszó (Waytronic – WT-M12) egy Micro USB-n hangfájllal feltölthető, PIR mozgásérzékelésre megszólaló MP3 hangjelző beltéri átjárókhoz, ajtókhoz és emlékeztető pontokhoz.

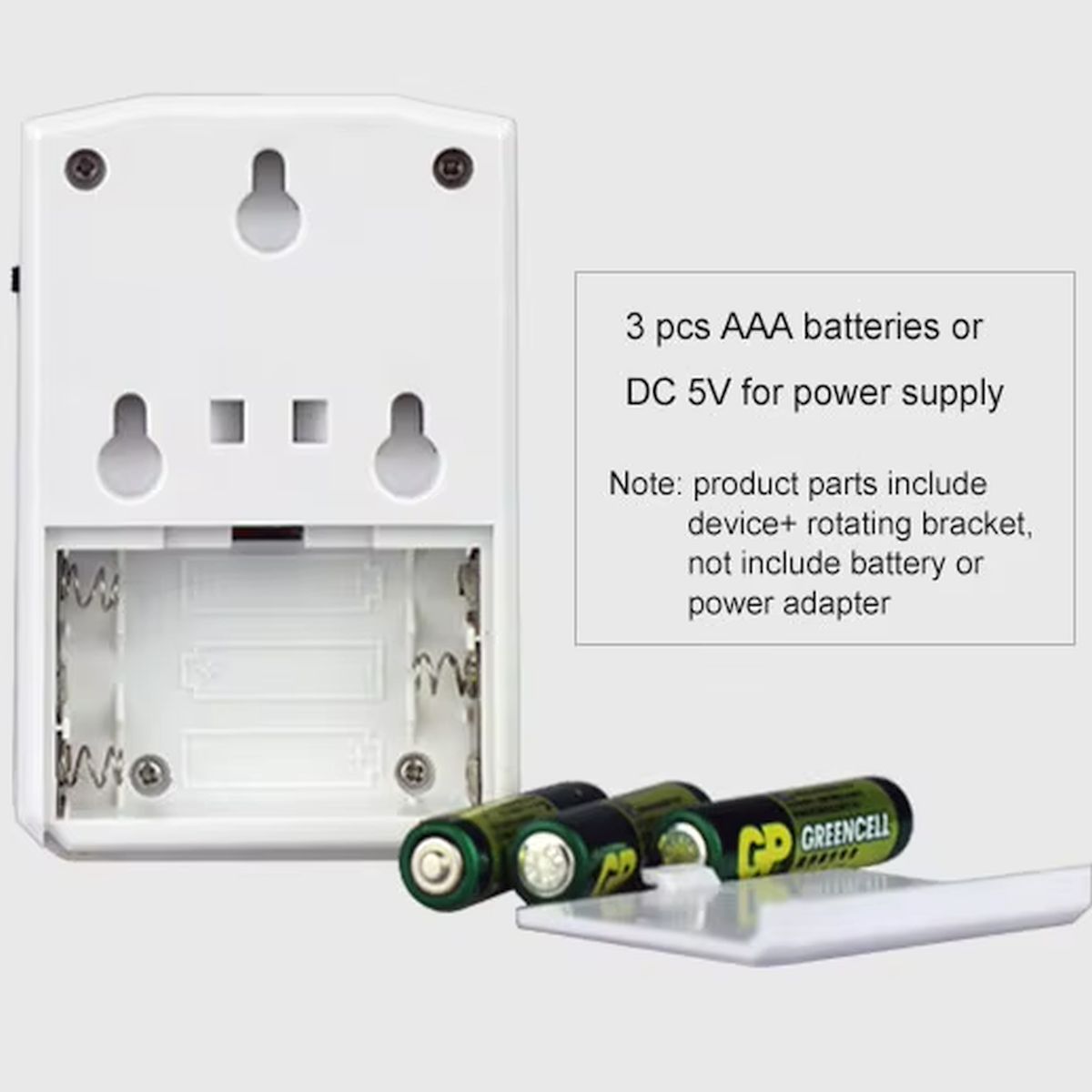

A 3×AAA elemes működés akkor praktikus, ha nincs a közelben fix táp. Az USB tápellátás akkor jobb, ha a készülék tartósan ugyanazon a helyen működik, és nem szeretnél elemcserével bajlódni.
Így működik a gyakorlatban
A Mozgásérzékelős MP3 lejátszó (Waytronic – WT-M12) a PIR érzékelő látómezőjében bekövetkező hőmérséklet-változásra indul. Amikor valaki áthalad az érzékelési tartományon, a készülék elindítja a tárolt MP3 hangot.

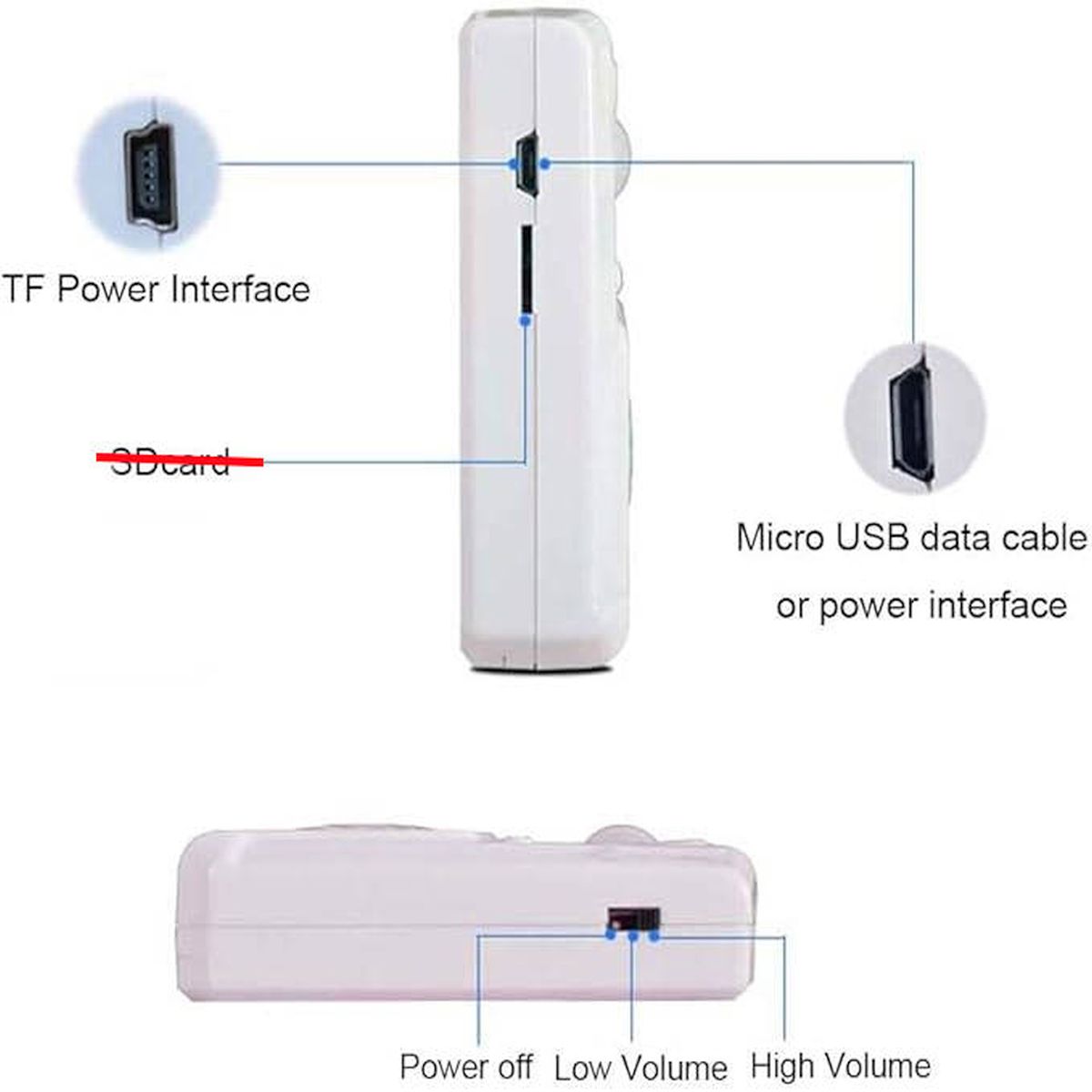

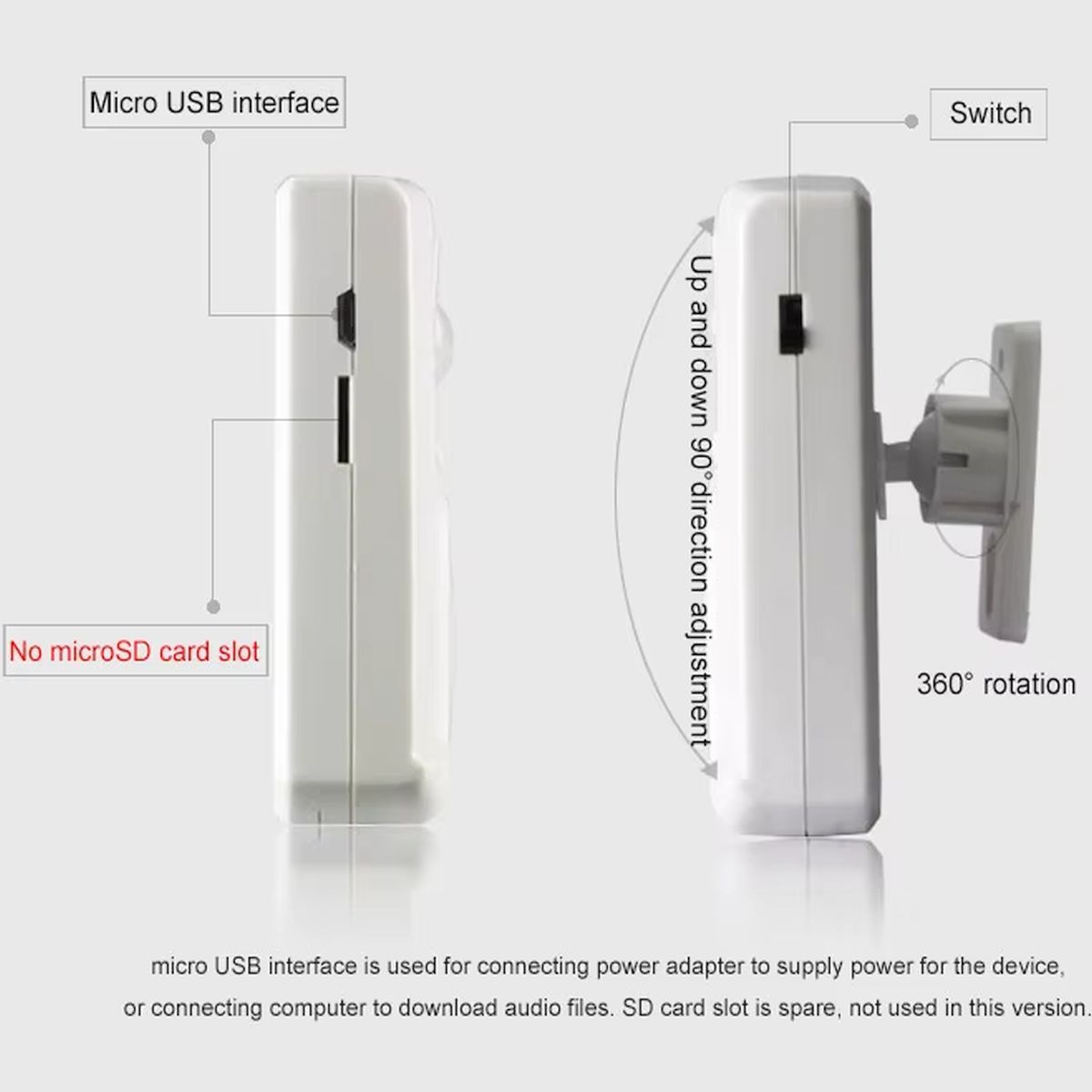

A hangfájl cseréje Micro USB kapcsolaton keresztül történik. Számítógépre kötve a készülék eltávolítható meghajtóként jelenik meg, erre kell az MP3 fájlokat másolni. A hanganyag méretét a belső memória korlátozza, ezért hosszú zenei fájl vagy nagy bitrátájú hanganyag helyett rövid, tisztán érthető MP3 modulok az ideálisak.

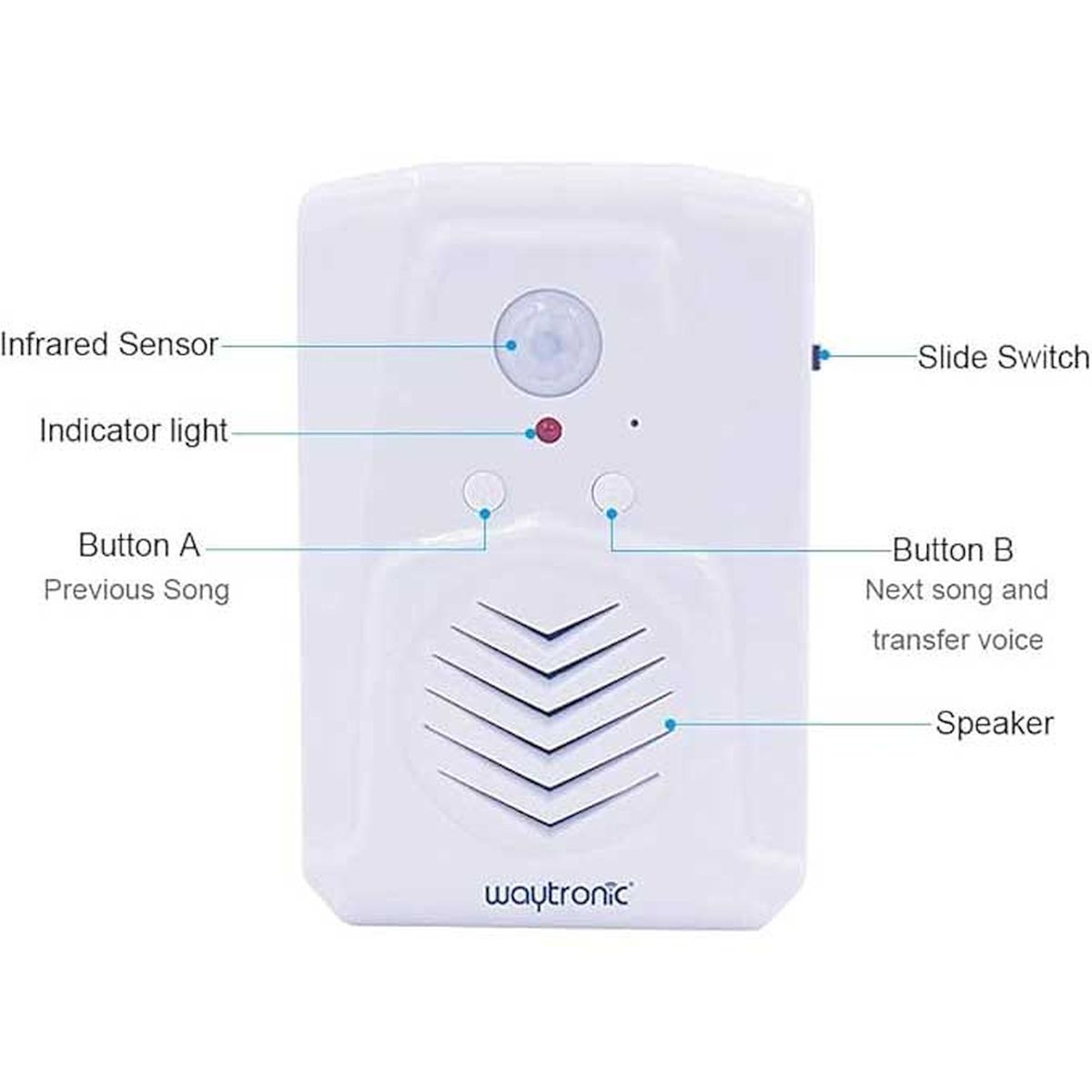

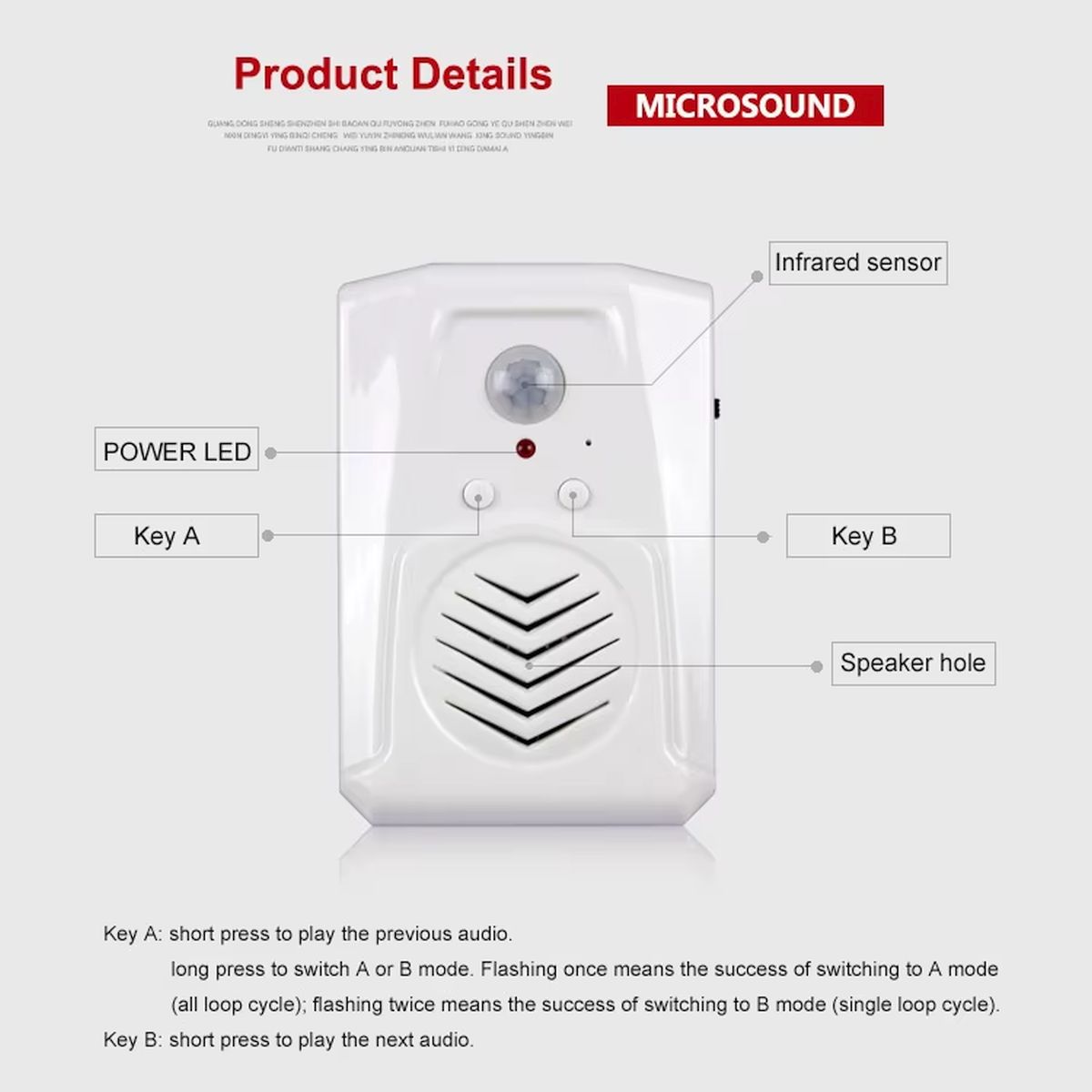

A kezelőszervek egyszerűek: a csúszókapcsolóval kikapcsolt, kis hangerős és maximális hangerős állás választható, az A és B gomb pedig az előző és következő hang kiválasztására szolgál. A készülék A/B lejátszási módot is kezel: sorban ismétlődő és egyszeri lejátszású üzemmóddal.
Milyen helyzetekben használható?
A Mozgásérzékelős MP3 lejátszó (Waytronic – WT-M12) használható:
- üzletbejáratnál rövid ügyfélköszöntő hang lejátszására.
- ajtó vagy átjáró közelében mozgásra induló figyelmeztetéshez.
- emlékeztető bemondáshoz, például kézfertőtlenítésre, ajtózárásra vagy higiéniai lépésre.
- bemutató- vagy kiállítási tárgy mellett rövid magyarázó hang indítására.
- oktatási vagy műhelyes demonstrációban, ahol a PIR érzékelés és az önálló hangindítás működését kell bemutatni.
- dekorációs vagy tematikus installációban, ha rövid MP3 hangot kell mozgásra elindítani.
- kis forgalmú beltéri átjárónál egyszerű jelzőhangként.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| Adatképes Micro USB kábelt használsz? | Csak töltésre való kábelnél a számítógép nem látja a készüléket meghajtóként. |
| MP3 formátumú a feltöltött hangfájl? | Más formátumnál a készülék nem a várt módon játssza le a hangot vagy néma marad. |
| Belefér a hanganyag a belső memóriába? | Túl nagy fájlnál a másolás vagy a lejátszás hibás lehet. |
| A készülék előtt keresztirányban halad el az ember? | A PIR érzékelés stabilabb, ha a mozgás metszi az érzékelő látómezőjét. |
| Van közvetlen ventilátor vagy klíma a közelben? | A légáram megváltoztatja az érzékelési terület hőmérsékletét, ezért hibás indítás vagy rövidebb tartomány jelentkezhet. |
| USB tápról működik a készülék? | Ilyenkor az elemeket ki kell venni, hogy ne legyen párhuzamos tápellátási kockázat! |
| Elég a beépített 8 Ω / 1 W hangszóró? | Zajos helyen a hangnyomás kevés lehet, ezért más megoldás kellhet. |
Mit nézz meg?
A Mozgásérzékelős MP3 lejátszó (Waytronic – WT-M12) választásánál elsőként azt döntsd el, hogy önálló mozgásérzékelős hangjelző kell-e, vagy vezérlővel kapcsolható hangmodul. Ez a készülék önálló működésre való, nem fejlesztőpanel és nem kommunikációs periféria.
A tápellátásnál a 3×AAA elem és az USB táp közti választás a telepítési helytől függ. Ha a készülék pult, ajtó vagy folyosó közelében állandóan működik, az USB táp kiszámíthatóbb. Ha csak időszakos vagy áthelyezhető használat kell, az elemes működés egyszerűbb.

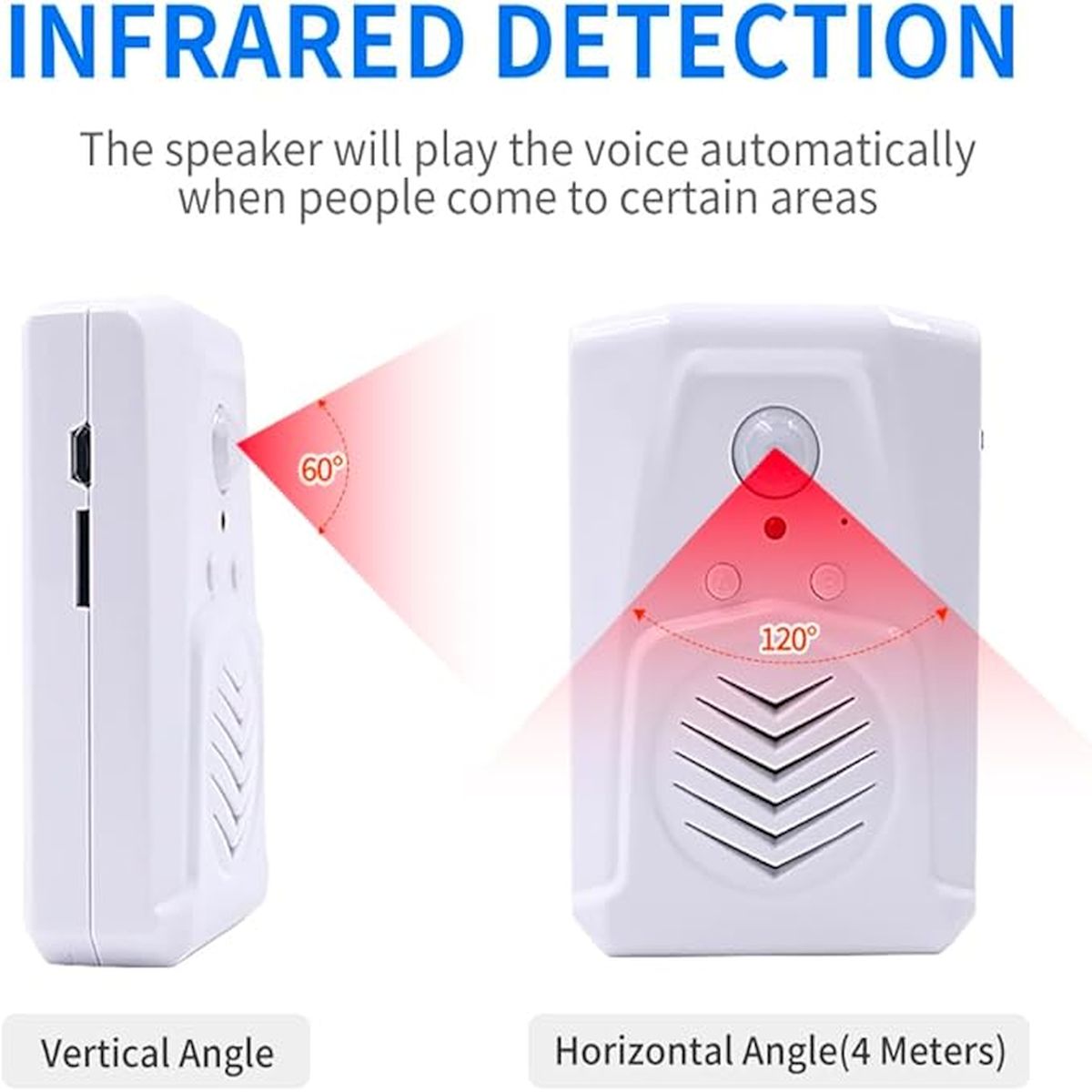

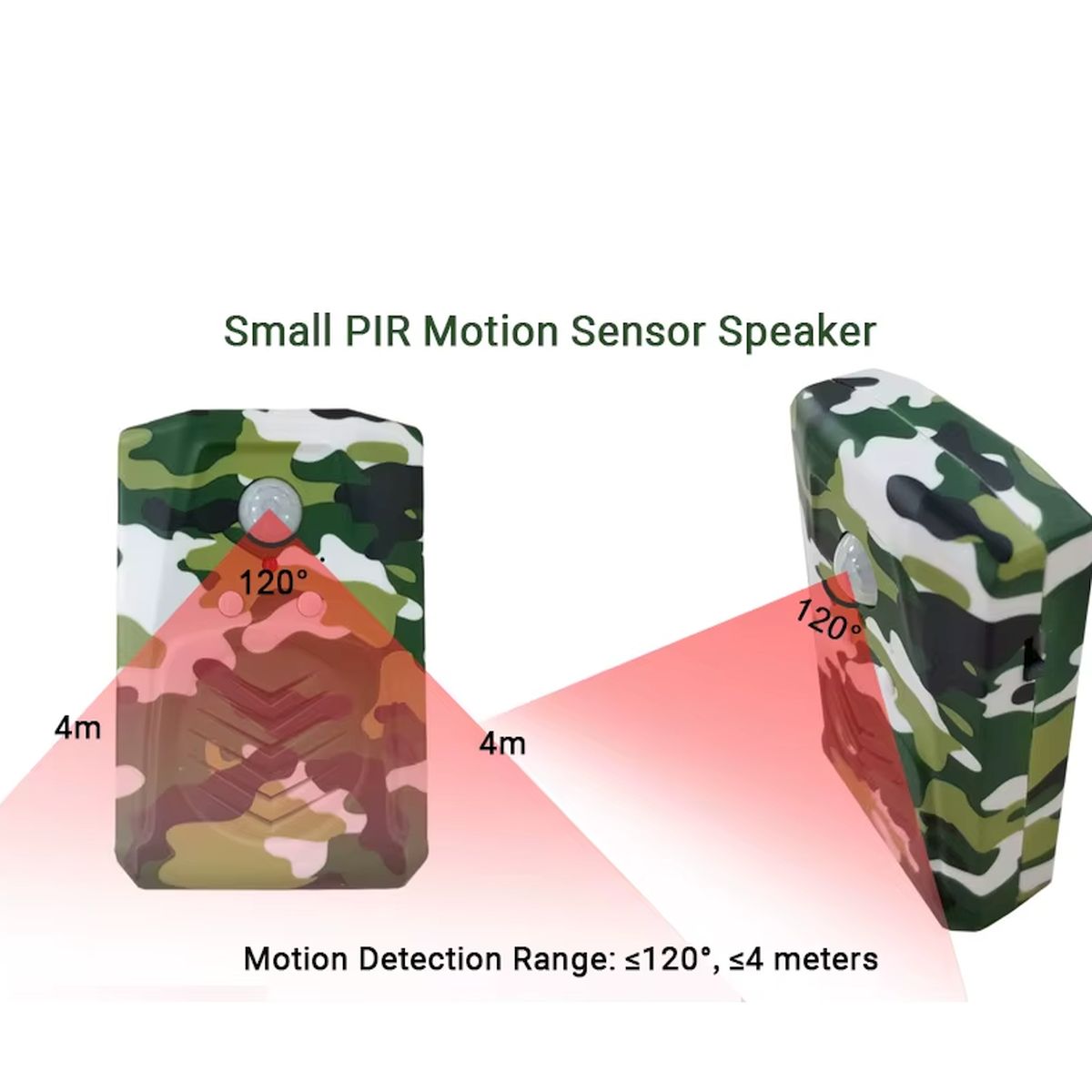

A PIR érzékelésnél a legfeljebb 4 m / 120° tartomány a döntési adat. Ez nem vonalérzékelő és nem kamera: hőmérsékletváltozást érzékel, ezért az elhelyezés legalább olyan fontos, mint maga a névleges tartomány.
A hanganyagnál rövid, érthető MP3 fájlban gondolkodj. A 4 MB belső memória nem hosszú háttérzenére való, hanem figyelmeztetésre, üdvözlésre, rövid bemondásra vagy jelzőhangra.
Amikor nem ez lesz a jó megoldás
Ne a Mozgásérzékelős MP3 lejátszó (Waytronic – WT-M12) legyen a választás, ha:
- Arduino, ESP32, Raspberry Pi vagy PLC felől közvetlen digitális vezérléssel kell hangot indítani.
- kültéri, poros, párás vagy esőnek kitett helyre kell hangjelző, mert IP-védettségi adat nincs megadva.
- nagy hangerőre, külső erősítőre vagy nagy terű raktári megszólalásra van szükség.
- hosszú hanganyagokat, sok zenét vagy nagy tárkapacitást igénylő lejátszást tervezel.
- pontosan időzített, szoftverből vezérelt hangindítás kell.
- a telepítési helyen ventilátor, klíma vagy nagy hőmérséklet-ingadozás folyamatosan zavarja a PIR érzékelést.
- a mozgásérzékelőnek keskeny, pontosan meghatározott sugárban kell működnie.
Egy apró tipp a gyakorlatból
A PIR érzékelős hangjelzők hibáinak nagy része nem a hangfájlnál kezdődik, hanem az elhelyezésnél. A Mozgásérzékelős MP3 lejátszó (Waytronic – WT-M12) akkor működik kiszámíthatóbban, ha az érkező ember oldalirányban halad át az érzékelő előtt, nem pedig pontosan szemből közelít lassan. Ajtónál a túl magasra, túl közelre vagy légáramba tett készülék félrevezető hibát adhat: néha nem indul, máskor rosszkor indul. A jó próba nem egy kézzel lengetett teszt közvetlenül a szenzor előtt, hanem az a mozgás, ahogyan a készüléket a valós helyén használni fogják.
“Felboncolva” a lejátszót: WT2003HX-16S MP3 lejátszó + 4MB (32Mbit) SPI Flash, BS0001 PIR szenzorIC. Mikrokontroller nélküli üzemelés.

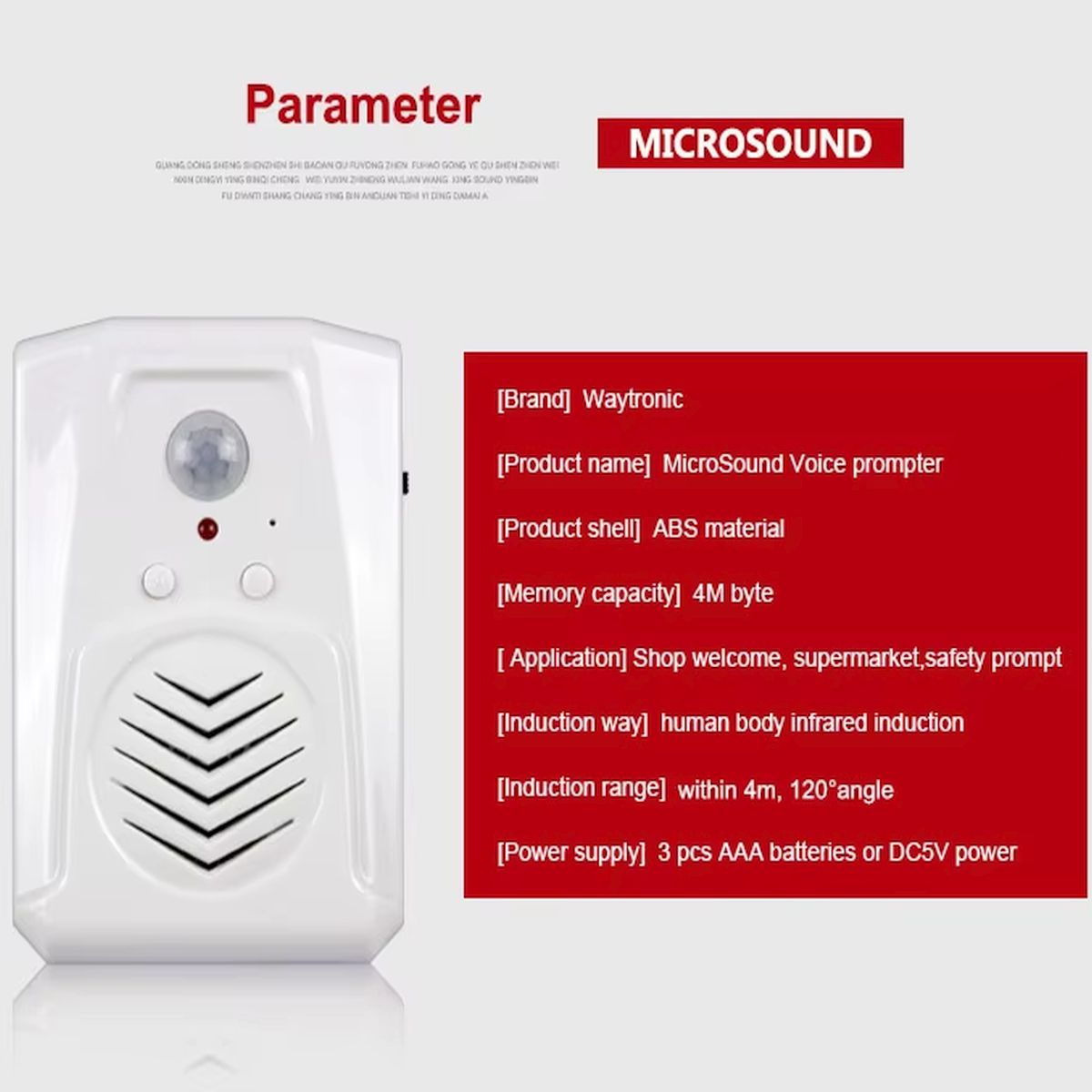

Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Terméknév: | Mozgásérzékelős MP3 lejátszó (Waytronic – WT-M12) |
| Gyártó: | Shenzhen Waytronic Electronics Co., Ltd. |
| Típus: | WT-M12 |
| Funkció: | PIR mozgásérzékelésre induló MP3 hangjelző |
| Érzékelési mód: | piroelektromos infravörös érzékelés |
| Érzékelési távolság: | legfeljebb 4 m |
| Érzékelési szög: | 120° |
| Hangformátum: | MP3 |
| MP3 bitráta: | 8-320 Kbps |
| Ajánlott MP3 bitráta: | 128 Kbps, mono |
| Belső memória: | 32 Mbit SPI-flash / 4 MB |
| Hangszóró: | beépített 8 Ω / 1 W |
| Tápellátás: | DC 3-5 V stabilizált táp vagy 3×AAA elem |
| USB tápellátás: | 5 V USB adapter |
| Csatlakozó: | Micro USB |
| Készenléti áram: | legfeljebb 100 µA |
| Lejátszási áram: | legfeljebb 200 mA 4,7 V mellett |
| Hangerőállások: | kis hangerő / maximális hangerő |
| Gombok: | A – előző hang / működési mód választás, B – következő hang |
| Lejátszási mód: | sorozatban ismétlődő vagy egyszeri lejátszás (A gombbal választható) |
| SD-kártya támogatás: | nincs |
| Ajánlott használati környezet: | beltéri használat |
| PIR érzékelést rontó körülmény: | 30 °C feletti környezet, 37 °C körüli környezet, közvetlen légáram |
| Javasolt oldalfali szerelési magasság: | kb. 1,5 m |
| Javasolt ajtó feletti szerelési magasság: | kb. 2 m |
Dokumentáció
Csomag
- 1x Mozgásérzékelős MP3 lejátszó (Waytronic – WT-M12) készülék
- 1x USB kábel
- 1x leírás (angol)

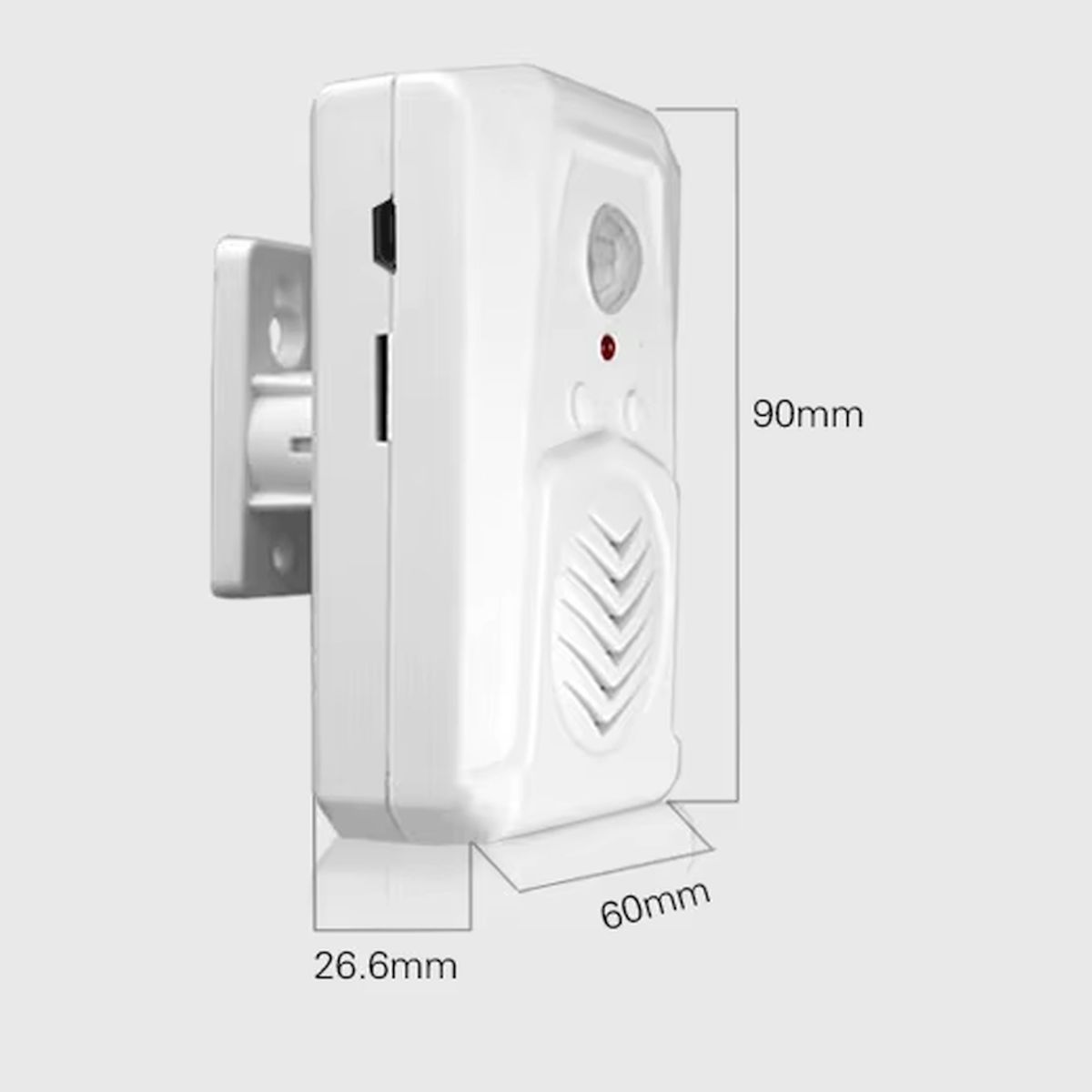

- 1x falikonzol/tartó
- 2x öntapi a rögzítéshez
