DS18B20 szerelt hőmérő (vízálló kivitel, védőcső,1m)

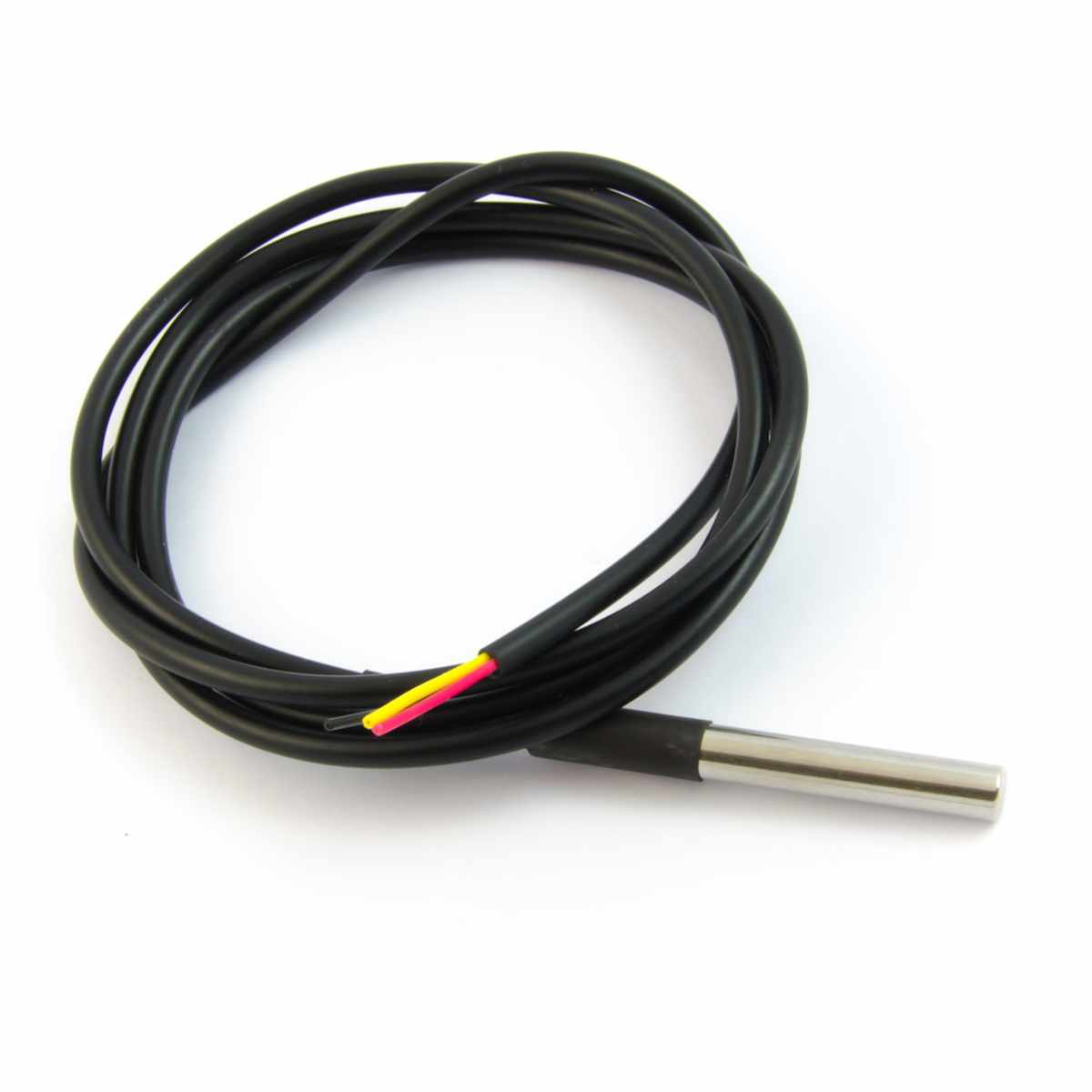

Védőcsöves, digitális DS18B20 hőmérő szonda egy méteres vezetékkel, oktatási és ipari felhasználásra.

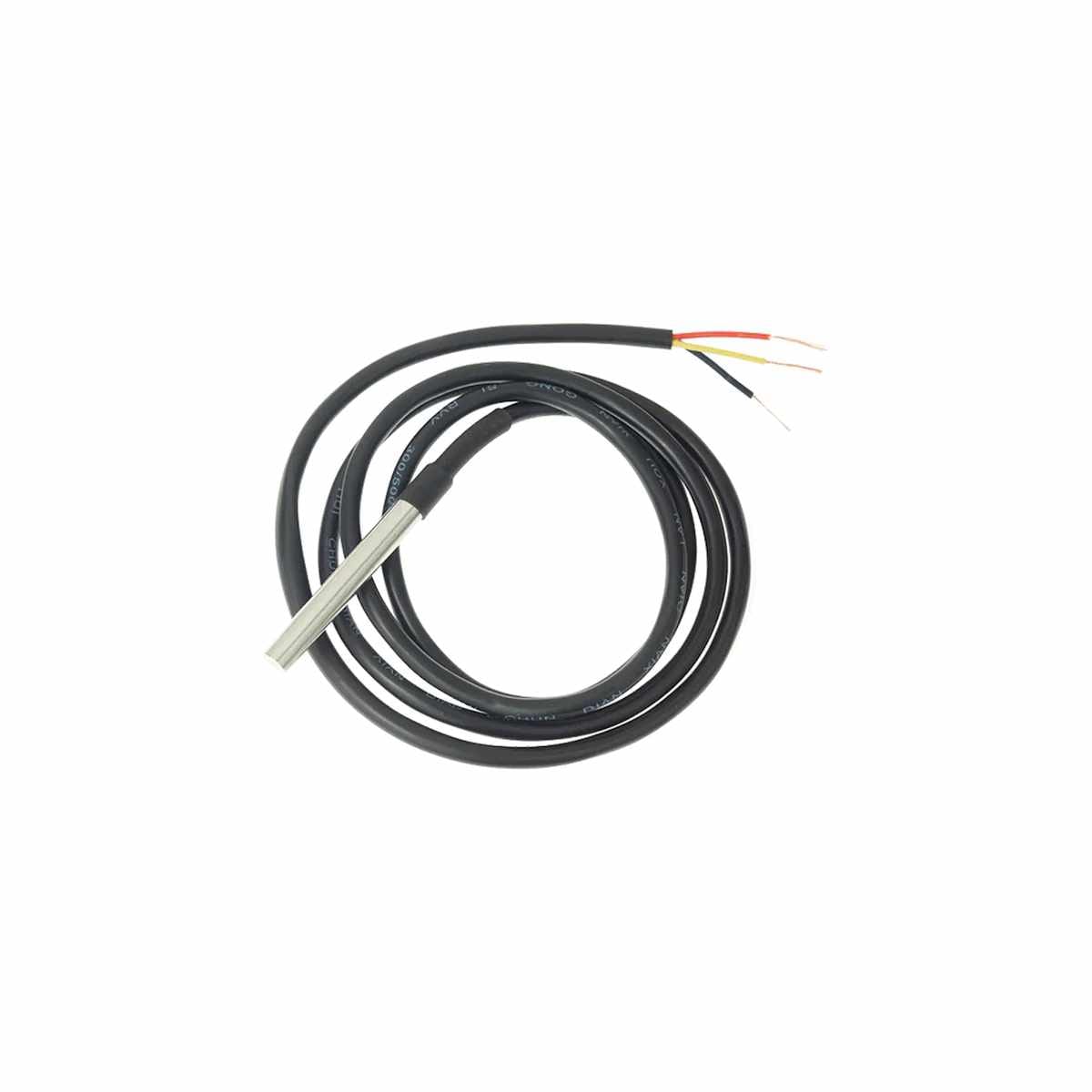

Vízálló DS18B20 digitális hőmérő szonda 1 méteres vezetékkel, mikrokontrolleres projektekhez, például Arduino vagy ESP32 rendszerekhez.

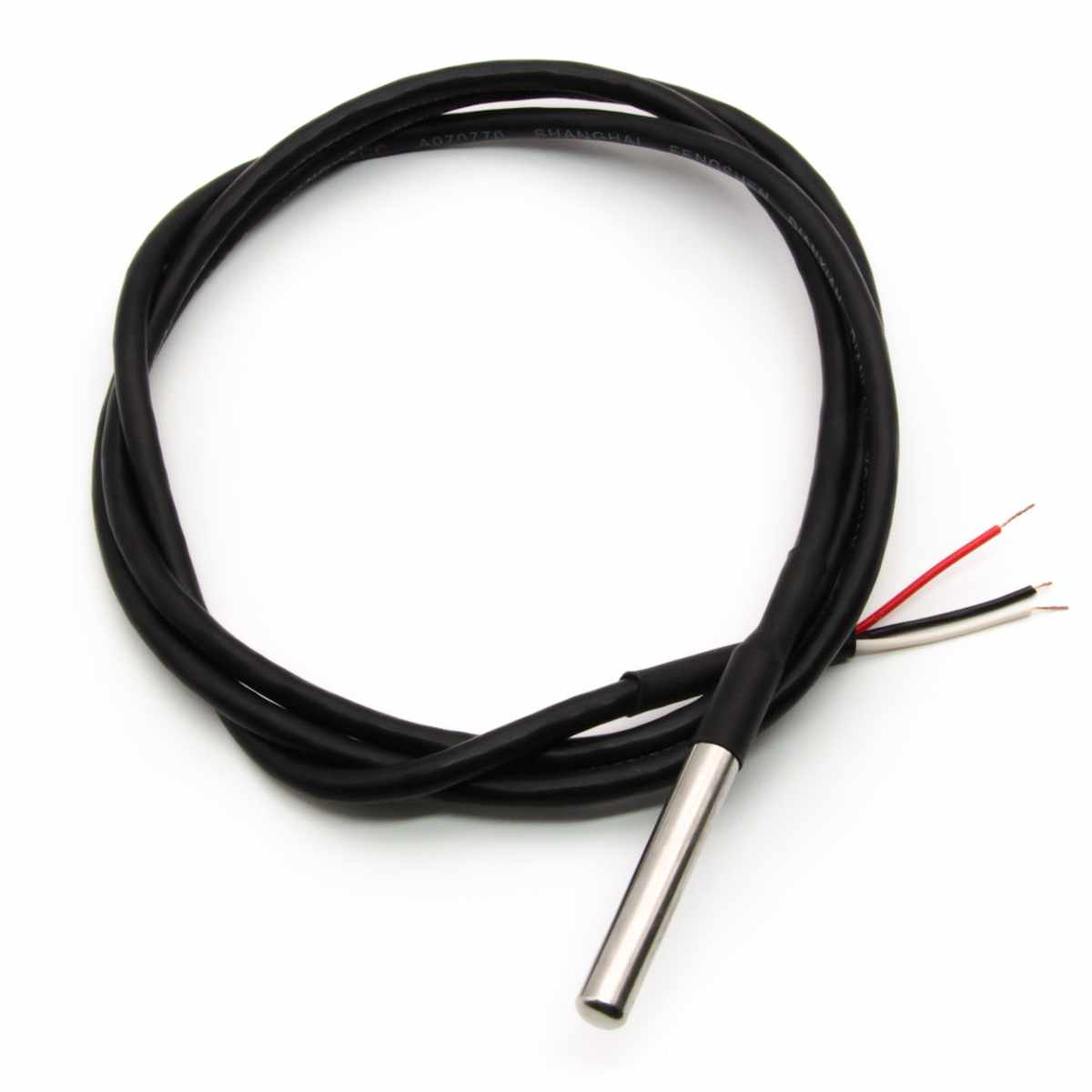

Védőcsöves, digitális DS18B20 hőmérő szonda egy méteres vezetékkel, oktatási és ipari felhasználásra.

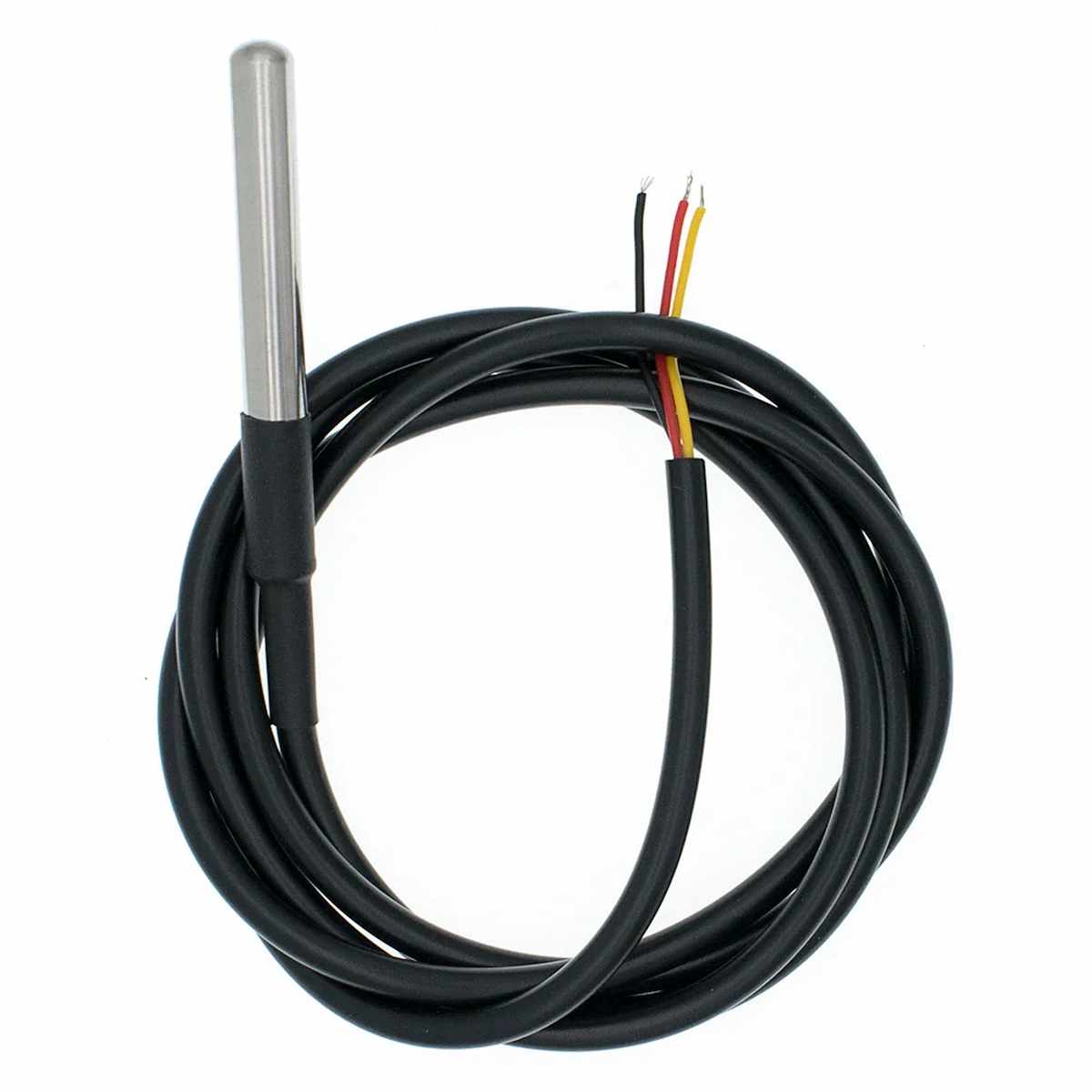

Arduino-kompatibilis vízálló DS18B20 hőmérséklet-szenzor 1 méteres kábellel, ideális szenzor kültéri vagy vízalatti mérésekhez.

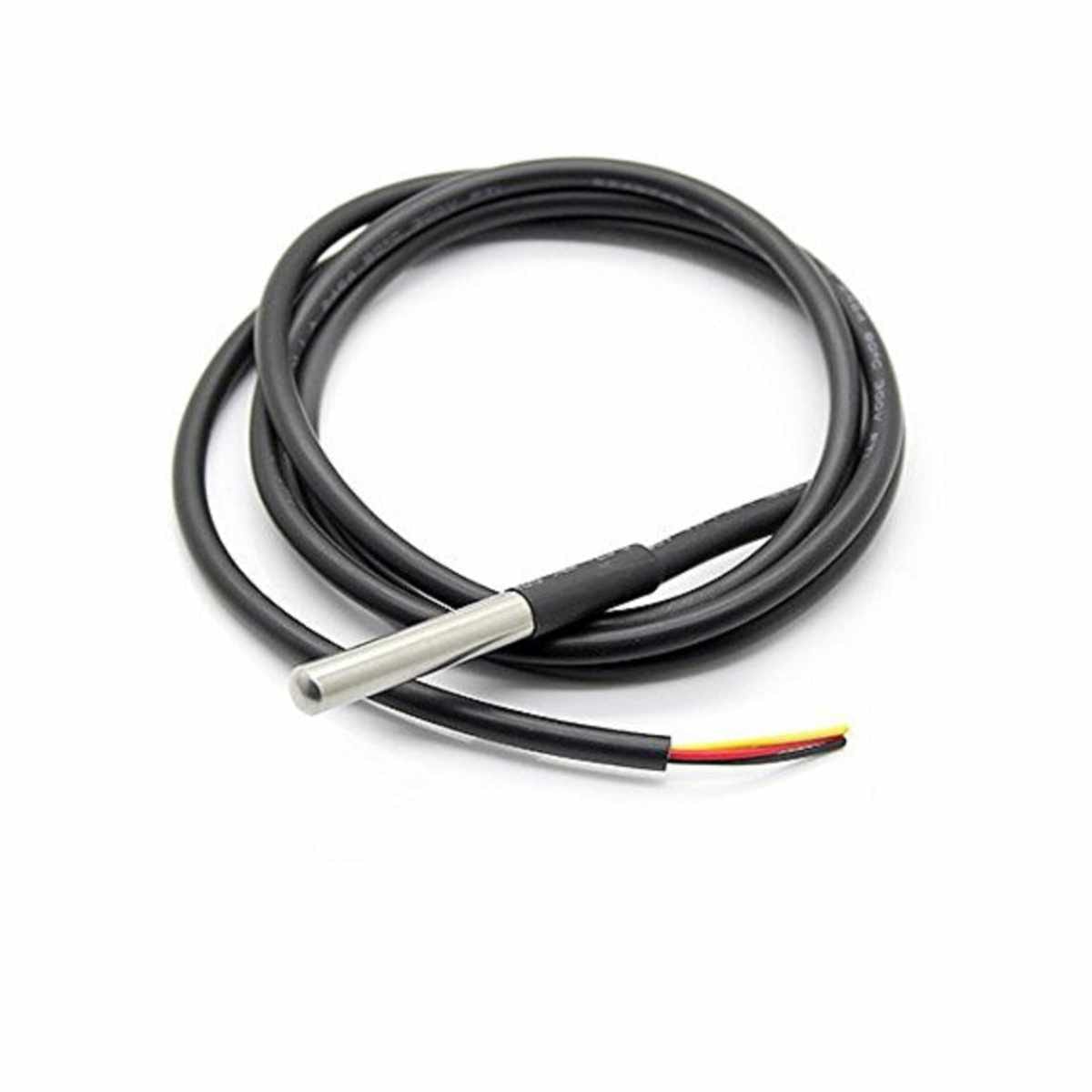

Mikrokontroller-kompatibilis DS18B20 szenzor rozsdamentes fejjel és vízálló védőburkolattal, kültéri és nedves környezetekhez.
Hőmérséklet-érzékelő DS18B20 vízálló kivitelben, rozsdamentes védőcsővel és előre szerelt kábelezéssel IoT és otthonautomatizálási felhasználásra.

DS18B20 szerelt hőmérő (vízálló kivitel, védőcső,1m)

(2 vásárlói értékelés)

990Ft (780Ft+ÁFA)

51 készleten

Hozzáadás a kívánságlistához
Cikkszám: T54214 Kategória: Márka:
Cikkszám: T54214

Leírás

A DS18B20 vízálló digitális hőmérséklet-érzékelő egy 1-Wire interfésszel működő digitális hőmérő, amely rozsdamentes acél szondával és vízhatlan tokozással rendelkezik. A mérés eredményét közvetlenül digitális formában adja vissza, így minimalizálja a zajt és a jel torzulását hosszabb vezetékezés esetén. Ez a konfiguráció stabil működést biztosít mikrokontrolleres rendszerek hőmérséklet-monitorozásához akár kültérben vagy nedves környezetekben is.

Működés

A DS18B20 érzékelő belső digitális áramköre 1-Wire kommunikációs protokollt használ, amelyhez csupán egy adatvezeték és földelés szükséges. Ez a protokoll lehetővé teszi több érzékelő sorba kötését egyetlen porthoz, miközben mindegyik egyedi 64-bites azonosítóval rendelkezik. A mért hőmérsékletet 9…12 bit felbontással dolgozza fel, így a digitális kimenet közvetlenül microvezérlők által olvasható.

Ez az érzékelő nem analog jelet ad, ezért nem hasonlítható össze analóg hőmérséklet-érzékelőkkel, és nem helyettesíti az olyan rendszereket, amelyek folyamatos analóg kimenetet igényelnek.

Felhasználási lehetőségek

  • Hőmérséklet-monitorozás kültéri vezérlődobozokban
  • Folyadékok hőmérsékletének mérése nedves környezetben
  • Összetett 1-Wire szenzorhálózat több mérési ponttal
  • Arduino- és Raspberry Pi-projektek hőmérséklet-felügyelete
  • Ipari vezérlőpanelek hőkompenzációs feladatai

A DS18B20 chip standard hőmérséklet-mérési tartománya −55 °C és +125 °C, és ±0,5 °C pontosságot biztosít −10 °C és +85 °C között. A digitális kimenet nem igényel analóg jelerősítést vagy zajszűrést, és a 1-Wire busz használatával több érzékelő is egyetlen vezetéken keresztül olvasható.

Színkódolt funkcióvezeték

  • 1: Piros: +5V (vagy NC), Sárga: DQ (Adat), Fekete: GND
  • 2: Piros: +5V (vagy NC), Fehér: DQ (Adat), Zöld/sárga: GND
  • 3: Piros: +5V (vagy NC), Kék: DQ (Adat), Fekete: GND

Műszaki jellemzők

  • Tápfeszültség: 3.0 V … 5.5 V
  • Mérési hőmérséklet-tartomány: −55 °C … +125 °C (szonda max ~85 °C)
  • Felbontás: 9 … 12 bit, állítható ±0,5 °C (@12 bit)
  • Interfész: 1-Wire digitális
  • Kábelhossz: kb. 75 … 100 cm PVC köpenyű
  • Szondaanyag: rozsdamentes acél, vízhatlan kialakítás
  • Csatlakozó: 3-pin (VCC, GND, DATA)

Hőmérő-szolgáltatások

  • Univerzális 1-Wire buszrendszerre csatlakoztatható,
  • Egyetlen kontrollerkivezetést igényel a használata,
  • Zavartűrő, zavarérzékelten kialakítás,
  • CRC ellenőrzött kommunikáció,
  • Táplálható az adatvonalon át (3.0…5V),
  • Járulékos hardware-t nem igényel,
  • Széles hőmérsékleti méréstartomány –55..+125°C,
  • Szélsőséges esetben maximum ±0.5°C pontosság,
  • Beállítható mérési pontosság 9.. 12 bit (1/2..1/16°C),
  • Maximális mérési idő 750ms (max.),
  • Beállítható riasztási hőmérséklet.

Csomag tartalma

  • 1× vízálló DS18B20 digitális hőmérséklet-érzékelő rozsdamentes acél szondával

További információk

Tömeg0,025 kg
Méretek6 × 6 × 1,5 cm
CikkszámT54214
Protokoll

1-wire

Szenzor

Hőmérséklet

Tápfeszültség [V]

3.3V, 5V


Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

DS18B20 szerelt hőmérő (vízálló kivitel, védőcső,1m) termékről 2 értékelés

  1. borzsonyi.isti –

    Tökéletes!

  2. Szabó Péter –

    Jó áras alap hőmérő, én ESPHome / S2 mini panellel használom okosotthonra.

Mondd el a véleményed

Az e-mail címet nem tesszük közzé. A kötelező mezőket * karakterrel jelöltük

Kérdés: Mire való a DS18B20 vízálló digitális hőmérséklet-érzékelő termináladapterrel?
Válasz: Ez a hőmérséklet-érzékelő egy digitális szenzor, amely a környezet hőmérsékletét képes pontosan mérni, majd azt továbbítani egy vezérlőegység (például Arduino, ESP32, Raspberry Pi) felé. A vízálló kialakításának és rozsdamentes acél védőcsövének köszönhetően biztonságosan alkalmazható nedves környezetben is, például kültéren, akváriumban, csővezetékben vagy akár talajban. A termináladapterrel ellátott verzió lehetővé teszi, hogy a szenzort egyszerűen, forrasztás nélkül csatlakoztassuk a mikrokontrollerhez, így kezdőknek is ideális választás.

Kérdés: Mikor érdemes ezt a típusú hőmérséklet-érzékelőt használni más szenzorok helyett?
Válasz: Akkor javasolt ezt az érzékelőt használni, ha fontos a pontos és megbízható hőmérséklet-mérés nedves, kültéri vagy nehezen elérhető helyeken. Például ha egy kerti üvegház vagy komposztáló hőmérsékletét szeretnénk monitorozni, vagy ha a fűtési rendszer csővezetékének hőmérsékletét mérnénk. A digitális jel miatt kevésbé érzékeny a vezetékek hosszára és zajra, mint az analóg érzékelők.

Kérdés: Milyen rendszerekkel kompatibilis a DS18B20 szenzor?
Válasz: A DS18B20 érzékelő kompatibilis szinte minden népszerű mikrokontrollerrel és fejlesztői platformmal, mint például Arduino UNO, Nano, Mega, ESP8266, ESP32 és Raspberry Pi. A szenzor OneWire nevű digitális kommunikációs protokollt használ, amely lehetővé teszi, hogy több szenzor is csatlakozzon ugyanahhoz az adatvezetékhez, külön egyedi azonosítóval.

Kérdés: Nehéz bekötni a szenzort? Milyen eszközökre van hozzá szükség?
Válasz: Nem, a szenzor bekötése kifejezetten egyszerű, mivel a termináladapteres kialakítás lehetővé teszi, hogy csavarhúzó segítségével, forrasztás nélkül csatlakoztassuk a vezetékeket. A három vezeték funkciója: piros = tápfeszültség (VCC), fekete = föld (GND), sárga/fehér = adat. Az adatvezetékhez általában egy 4.7kΩ-os felhúzó ellenállást kell bekötni a VCC és az adatvezeték közé, hogy a kommunikáció stabil legyen.

Kérdés: Tényleg vízálló? Hol lehet ilyen környezetben használni?
Válasz: Igen, a szenzor tokozása IP67-es vízállóságú, tehát ideiglenes vízbe merítésnek is ellenáll. Ez azt jelenti, hogy használható esőnek kitett helyen, földbe vagy folyadékba helyezve, például akváriumban, víztartályban vagy talajnedvesség-figyeléshez. Fontos, hogy a kábelvég megfelelően szigetelt legyen, ha teljesen víz alá kerül.

Kérdés: Mennyire pontos ez a hőmérséklet-érzékelő?
Válasz: A DS18B20 gyárilag kalibrált érzékelő, amely tipikusan ±0,5°C pontosságot biztosít -10°C és +85°C között. A mérési tartománya -55°C és +125°C között van, ami lehetővé teszi, hogy extrém körülmények között is használjuk. Mivel digitális jelet ad le, a mérési eredmények nem torzulnak a hosszú vezetékezés vagy zaj hatására.

Kérdés: Használható egyszerre több ilyen érzékelő egy vezetéken?
Válasz: Igen, a DS18B20 egyik legnagyobb előnye, hogy több érzékelő is csatlakoztatható ugyanahhoz az adatvezetékhez. Minden szenzor egyedi azonosítóval rendelkezik, így a mikrokontroller szoftveresen meg tudja különböztetni őket. Ez hasznos lehet például, ha egy ház több pontján szeretnénk egyszerre mérni a hőmérsékletet.

Kérdés: Milyen projektekhez használható ez az érzékelő a gyakorlatban?
Válasz: A DS18B20 szenzort gyakran használják időjárás-állomásokban, okosotthon rendszerekben, kazánok hőmérsékletének monitorozásához, akvárium automatizálásban, vagy akár sörfőző rendszerekben. A vízállóság és a termináladapter egyszerű bekötést és megbízható működést tesz lehetővé hobbi- és professzionális szinten egyaránt.

Kérdés: Előfordulhatnak hibák a szenzor használata közben?
Válasz: Igen, mint minden elektronikai eszköznél, itt is előfordulhatnak problémák. Gyakori hiba, ha a felhúzó ellenállás hiányzik vagy túl nagy az értéke – ez kommunikációs hibát okozhat. Hosszú kábelezés esetén előfordulhat zaj vagy gyenge tápellátás, amit megfelelő árnyékolással és tápstabilizálással lehet kezelni. Ügyeljünk arra is, hogy a vezetékek megfelelően legyenek rögzítve a termináladapterben.

Kérdés: Hol találok további útmutatókat a DS18B20 szenzor bekötéséről és programozásáról?
Válasz: Részletes leírásokat, bekötési rajzokat és kódrészleteket találhatsz a TavIR Tudástár - DS18B20 weboldalon. A Tudástárban megtalálod a DS18B20 érzékelőhöz tartozó cikkeket, amelyek lépésről lépésre bemutatják a használatot kezdőknek és haladóknak egyaránt.
