DS18B20 vízálló digitális hőmérséklet-érzékelő védőcsővel és termináladapterrel

Name: DS18B20 vízálló digitális hőmérséklet-érzékelő védőcsővel és termináladapterrel
Brand: TavIR
SKU: T54278
Price: 1650 HUF
Availability: InStock

1.650Ft (1.299Ft+ÁFA)

3 készleten

Cikkszám: T54278 Kategória: Hőmérséklet Márka: TavIR

Cikkszám: T54278

Leírás

A DS18B20 vízálló digitális hőmérséklet-érzékelő egy 1-Wire interfésszel működő digitális hőmérő, amely rozsdamentes acél szondával és vízhatlan tokozással rendelkezik. A mérés eredményét közvetlenül digitális formában adja vissza, így minimalizálja a zajt és a jel torzulását hosszabb vezetékezés esetén. Ez a konfiguráció stabil működést biztosít mikrokontrolleres rendszerek hőmérséklet-monitorozásához akár kültérben vagy nedves környezetekben is.

Felépítés

A DS18B20 érzékelő belső digitális áramköre 1-Wire kommunikációs protokollt használ, amelyhez csupán egy adatvezeték és földelés szükséges. Ez a protokoll lehetővé teszi több érzékelő sorba kötését egyetlen porthoz, miközben mindegyik egyedi 64-bites azonosítóval rendelkezik. A mért hőmérsékletet 9…12 bit felbontással dolgozza fel, így a digitális kimenet közvetlenül microvezérlők által olvasható.

Ez az érzékelő nem analog jelet ad, ezért nem hasonlítható össze analóg hőmérséklet-érzékelőkkel, és nem helyettesíti az olyan rendszereket, amelyek folyamatos analóg kimenetet igényelnek.

Felhasználási lehetőségek

Hőmérséklet-monitorozás kültéri vezérlődobozokban
Folyadékok hőmérsékletének mérése nedves környezetben
Összetett 1-Wire szenzorhálózat több mérési ponttal
Arduino- és Raspberry Pi-projektek hőmérséklet-felügyelete
Ipari vezérlőpanelek hőkompenzációs feladatai

A DS18B20 chip standard hőmérséklet-mérési tartománya −55 °C és +125 °C, és ±0,5 °C pontosságot biztosít −10 °C és +85 °C között. A digitális kimenet nem igényel analóg jelerősítést vagy zajszűrést, és a 1-Wire busz használatával több érzékelő is egyetlen vezetéken keresztül olvasható.

Jellemzők

Tápfeszültség: 3.0 V … 5.5 V
Mérési hőmérséklet-tartomány: −55 °C … +125 °C (szonda max ~85 °C)
Felbontás: 9 … 12 bit, állítható ±0,5 °C (@12 bit)
Interfész: 1-Wire digitális
Beépített pull-up: 4,7 kΩ az adatvonalon
Kábelhossz: kb. 75 … 100 cm PVC köpenyű
Szondaanyag: rozsdamentes acél, vízhatlan kialakítás
Csatlakozó: 3-pin (VCC, GND, DATA)
Alkalmas több szenzor soros kapcsolására: igen

Műszaki jellemzők

Tápfeszültség: 3,0 V–5,5 V (normál vagy parazita táplálás)
Hőmérséklet-tartomány: −55 °C … +125 °C (szonda max 85 °C)
Felbontás: 9–12 bit (állítható) ±0,5 °C (@12 bit)
Interfész: 1‑Wire digitális (egy adatvezeték + föld)
Ellenállás: 4,7 kΩ pull-up az adatvezetéken (beépítve)
Kábelhossz: kb. 100 cm PVC köpenyű (vízálló)
Szondaanyaga: rozsdamentes acél, vízhatlan burkolat
Színkódolt funkcióvezeték:
- Piros: +5V (vagy NC),
- Sárga: DQ (Adat),
- Fekete: GND
Csatlakozó: 3‑pin (VCC sárga, GND fekete, DATA piros vagy sárga – típustól függően)

Dokumentáció

DS18B20 alkalmazási minták [TavIR]
DS18B20 Arduino könyvtár: egyszerű, beépített címke és több érzékelő kezelése [Github] – Arduino keretrendszerbe beépítve

Csomag tartalma

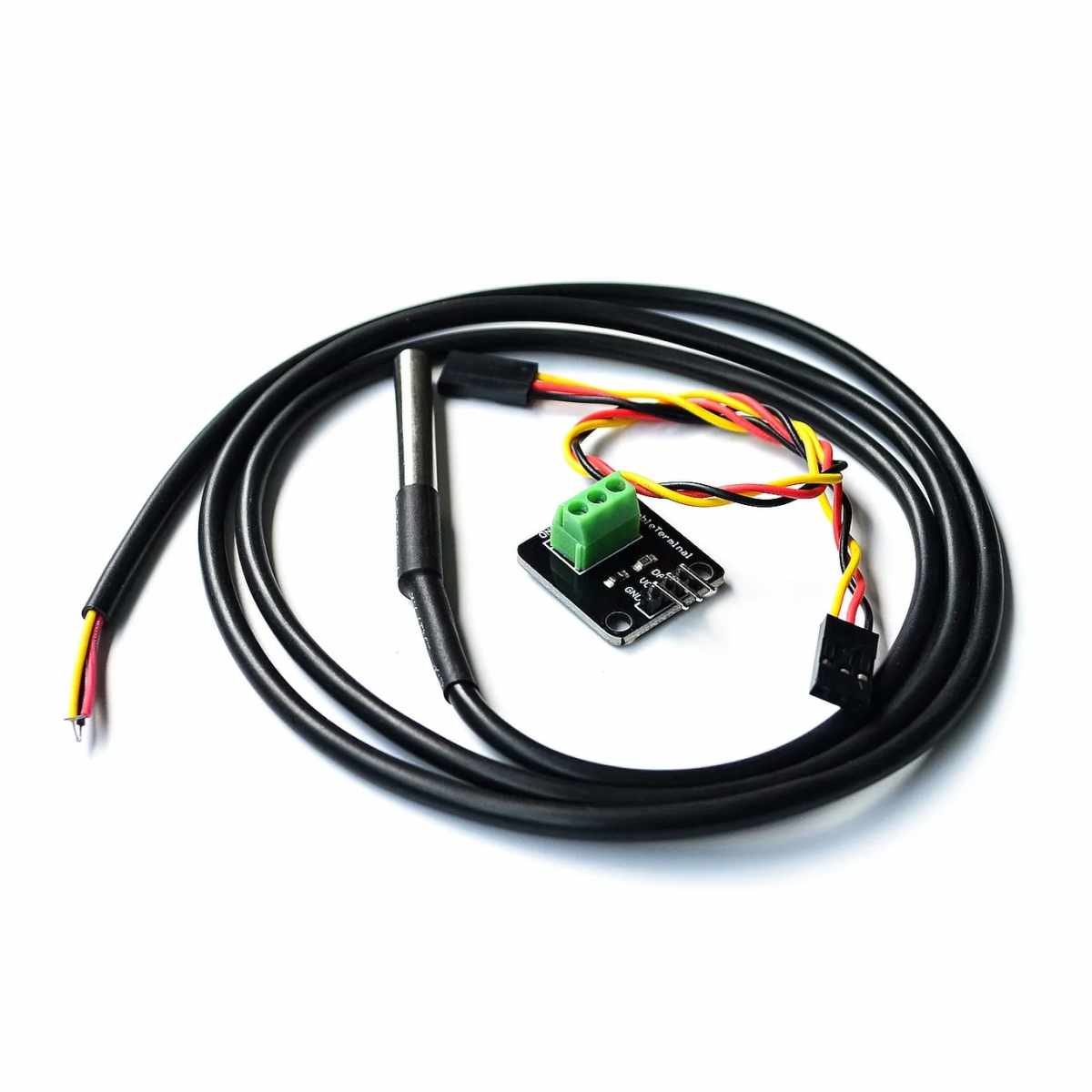

1× vízálló DS18B20 digitális hőmérséklet-érzékelő rozsdamentes acél szondával

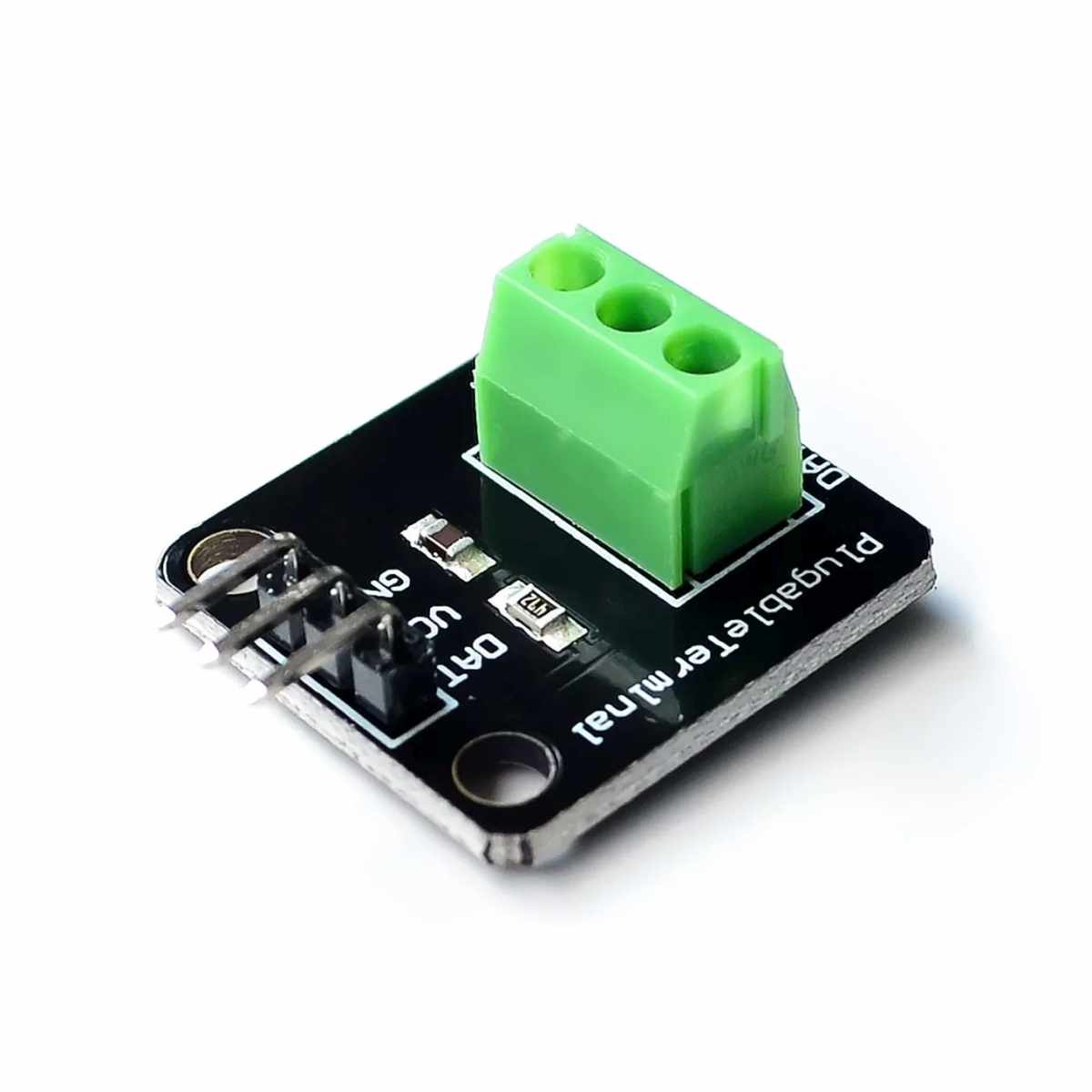

1× termináladapter előre szerelt pull-up ellenállással
1× 3-pin csatlakozókábel (VCC / GND / DATA)

További információk

Tömeg	0,035 kg
Méretek	6 × 6 × 1,5 cm
Cikkszám	T54278
Protokoll	1-wire
Szenzor	Hőmérséklet
Tápfeszültség [V]	3.3V, 5V

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„DS18B20 vízálló digitális hőmérséklet-érzékelő védőcsővel és termináladapterrel” értékelése elsőként

Kérdés: Mire használható a DS18B20 vízálló digitális hőmérséklet-érzékelő védőcsővel és termináladapterrel?
Válasz: A DS18B20 vízálló digitális hőmérséklet-érzékelő ideális megoldás folyadékok, kültéri környezet vagy más zord körülmények hőmérsékletének mérésére. A rozsdamentes acél védőcső és a vízálló kivitel révén hosszú távon is megbízható működést biztosít. A beépített termináladapter megkönnyíti az eszköz gyors és forrasztásmentes csatlakoztatását fejlesztőplatformokhoz, például Arduino, ESP8266, ESP32 vagy Raspberry Pi rendszerekhez.

Kérdés: Milyen esetekben érdemes DS18B20 szenzort választani?
Válasz: A DS18B20 akkor ideális választás, ha digitális pontosságra és megbízhatóságra van szükség hőmérsékletméréshez. Használható akváriumokban, víztartályokban, kerti rendszerekben, okosotthon hőmérséklet-monitorozásban, kazánok vezérlésében, vagy akár kültéri meteorológiai projektekben. A vízálló burkolatnak és terminálos csatlakozásnak köszönhetően könnyen telepíthető és biztonságosan üzemeltethető.

Kérdés: Mely mikrokontroller platformokkal kompatibilis a DS18B20 szenzor?
Válasz: A DS18B20 kompatibilis számos mikrokontrollerrel és fejlesztőplatformmal, köztük az Arduino UNO, Nano, ESP8266, ESP32, STM32 és Raspberry Pi modellekkel. Mivel a szenzor az 1-Wire kommunikációs protokollt használja, egyszerűen integrálható különféle rendszerekbe a megfelelő könyvtárak segítségével.

Kérdés: Milyen hőmérséklettartományban működik a DS18B20 érzékelő?
Válasz: A DS18B20 digitális hőmérséklet-érzékelő -55°C és +125°C közötti tartományban képes mérni. A pontossága tipikusan ±0,5°C a -10°C és +85°C közötti intervallumban. Ez a szenzor ideális ipari, háztartási és hobbi célú mérésekhez is.

Kérdés: Hogyan történik a DS18B20 bekötése és használata a termináladapter segítségével?

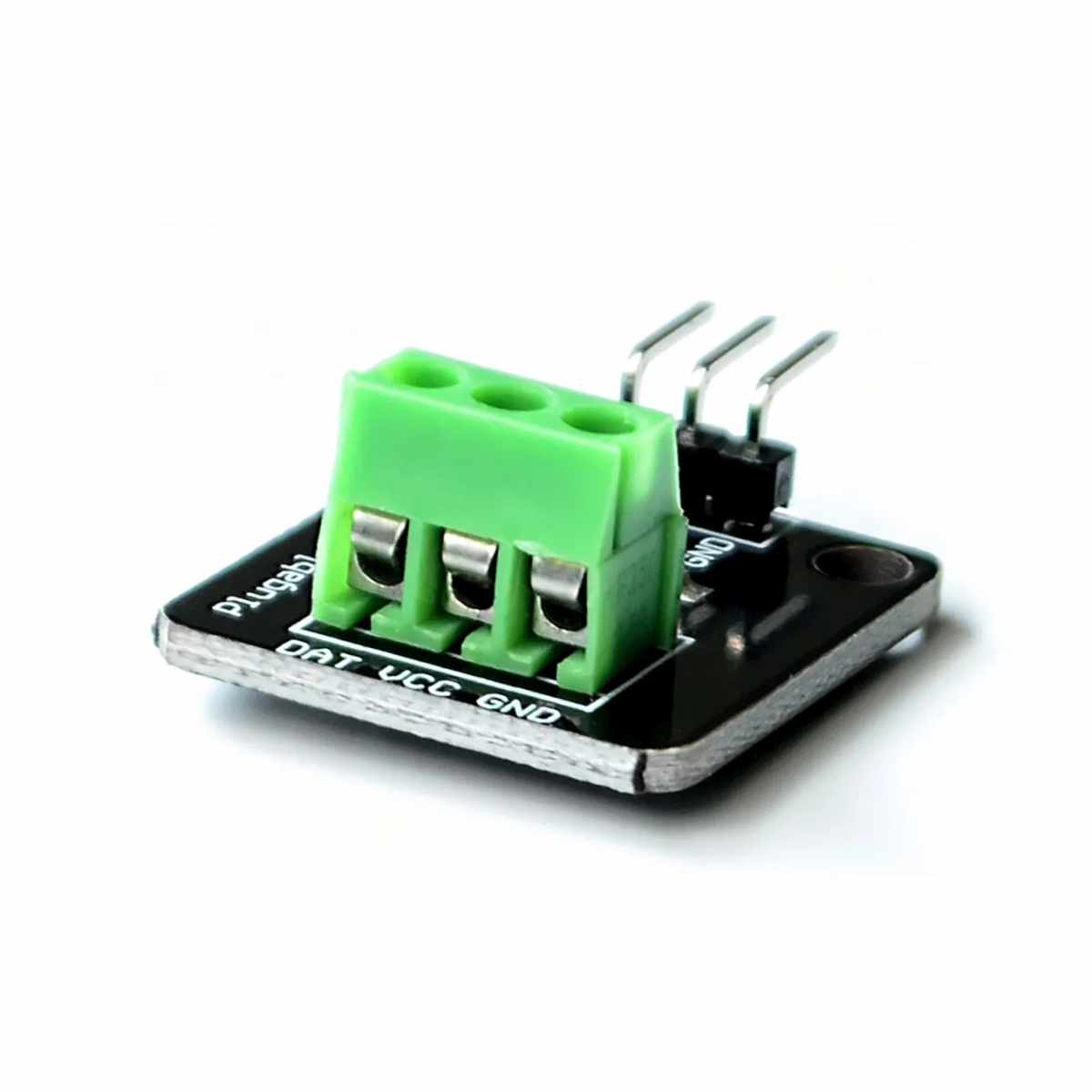

Válasz: A termináladapteren három kivezetés található: VCC (táp), GND (föld) és DQ (adat). Ezeket csavaros sorkapcsokkal könnyen csatlakoztathatjuk a mikrokontroller megfelelő lábaira. A szenzor használatához szoftveresen egy 1-Wire könyvtárra van szükség (pl. Arduino esetén a "OneWire" és "DallasTemperature" könyvtárak). A csatlakoztatás után a szenzor automatikusan azonosítható és kiolvasható.

Kérdés: Szükséges-e külső ellenállás a DS18B20 működéséhez?
Válasz: Igen, az 1-Wire protokoll működéséhez jellemzően szükséges egy 4,7 kΩ húzóellenállás a VCC és az adatvonal (DQ) közé. Egyes adapterek ezt már tartalmazzák, de ha nem, akkor manuálisan kell beépíteni. Enélkül előfordulhat, hogy a mikrokontroller nem érzékeli megfelelően a szenzort.

Kérdés: Milyen hosszú kábellel működhet stabilan a DS18B20 szenzor?
Válasz: A DS18B20 szenzor akár 10 méteres kábellel is működhet, ha megfelelő tápellátás és jelvezetés biztosított. Hosszabb kábelek esetén célszerű árnyékolt vezetéket használni, és a húzóellenállás értékét szükség esetén módosítani. Több szenzor párhuzamos bekötése esetén is biztosított az egyedi azonosítás.

Kérdés: Használható-e a szenzor víz alatti vagy kültéri telepítésre?
Válasz: Igen, a DS18B20 vízálló kivitelű változata rozsdamentes acél burkolattal és megfelelő tömítéssel rendelkezik, így alkalmas víz alatti használatra, például akváriumban vagy tartályokban. Emellett kültéri használatra is megfelelő, például hőmérséklet-monitorozó rendszerek vagy meteorológiai állomások esetén. A megfelelő kábelvédelmet és szigetelést azonban biztosítani kell.

Kérdés: Milyen tipikus hibák fordulhatnak elő a DS18B20 használata során?
Válasz: A leggyakoribb hibák közé tartozik a hibás bekötés (pl. DQ és VCC felcserélése), hiányzó vagy hibás értékű húzóellenállás, illetve túl hosszú vagy zajos kábelhasználat. Ezek hibás mérésekhez, vagy a szenzor felismerésének hiányához vezethetnek. Érdemes mindig tesztelni a bekötést és megbízható tápellátást biztosítani.

Kérdés: Hogyan olvasható ki a hőmérséklet Arduino vagy ESP alapú rendszerrel?
Válasz: Arduino vagy ESP32/ESP8266 rendszerrel a DS18B20 szenzor egyszerűen olvasható a "OneWire" és "DallasTemperature" könyvtárak segítségével. Ezek a könyvtárak automatikusan felismerik a csatlakoztatott szenzorokat, és lehetővé teszik a hőmérséklet lekérdezését Celsius vagy Fahrenheit formátumban. A mérési eredmények soros monitoron vagy kijelzőn is megjeleníthetők.

Kérdés: Hol találok további útmutatókat a DS18B20 használatához és programozásához?
Válasz: Részletes leírásokat, bekötési rajzokat és példaprojekteket találsz a TavIR Tudástár - DS18B20 weboldalon, különösen a szenzorokkal és Arduino/ESP fejlesztésekkel foglalkozó szekciókban.
