K-típusú szerelt hőmérő (0…600 °C)

Leírás

A K-típusú szerelt hőmérő (0…600C; variálható kábelhossz) olyan mérőelem, amely akkor kerül elő, amikor a szokásos digitális hőmérsékletszenzorok hőfoktartománya már kevés. A 0…600 °C tartomány miatt forróbb felületek, fém alkatrészek, fűtött egységek, kísérleti berendezések és oktatólaboros mérések környezetében használható, ahol a szenzort nem elég a levegőbe lógatni, hanem rögzíteni kell a mérési ponthoz.

A K-típusú szerelt hőmérő (0…600C; variálható kábelhossz) nem közvetlen digitális modul. K típusú hőelemként hőelem-illesztő elektronikával használható, amely a kis hőelemjelet mikrokontrollerrel feldolgozható adattá alakítja. Ez a döntési pont a beépítésnél fontosabb, mint maga a kábelhossz: Arduino, ESP32 vagy más vezérlő mellé nem sima analóg hőmérőként kell betervezni.

A 0,5 m, 1 m és 3 m hossz nem csak kényelmi különbség. A 0,5 m-es K-típusú szerelt hőmérő (0…600C; 0,5m) akkor jó választás, amikor a mérőpont és az elektronika egy berendezésen belül, közel van egymáshoz. Az 1 m-es K-típusú szerelt hőmérő (0…600C; 1m) általános műhely- és prototípus-hossz, ahol már van hely a kábelvezetésre, de a mérés még nem távolodik el nagyon a vezérléstől. A 3 m-es K-típusú szerelt hőmérő (0…600C; 3m) távolabbi mérőpontnál hasznos, de a hosszabb vezeték miatt a kábel útvonala és a zavarforrások elkerülése nagyobb figyelmet kap.

Mi ez egy mondatban?

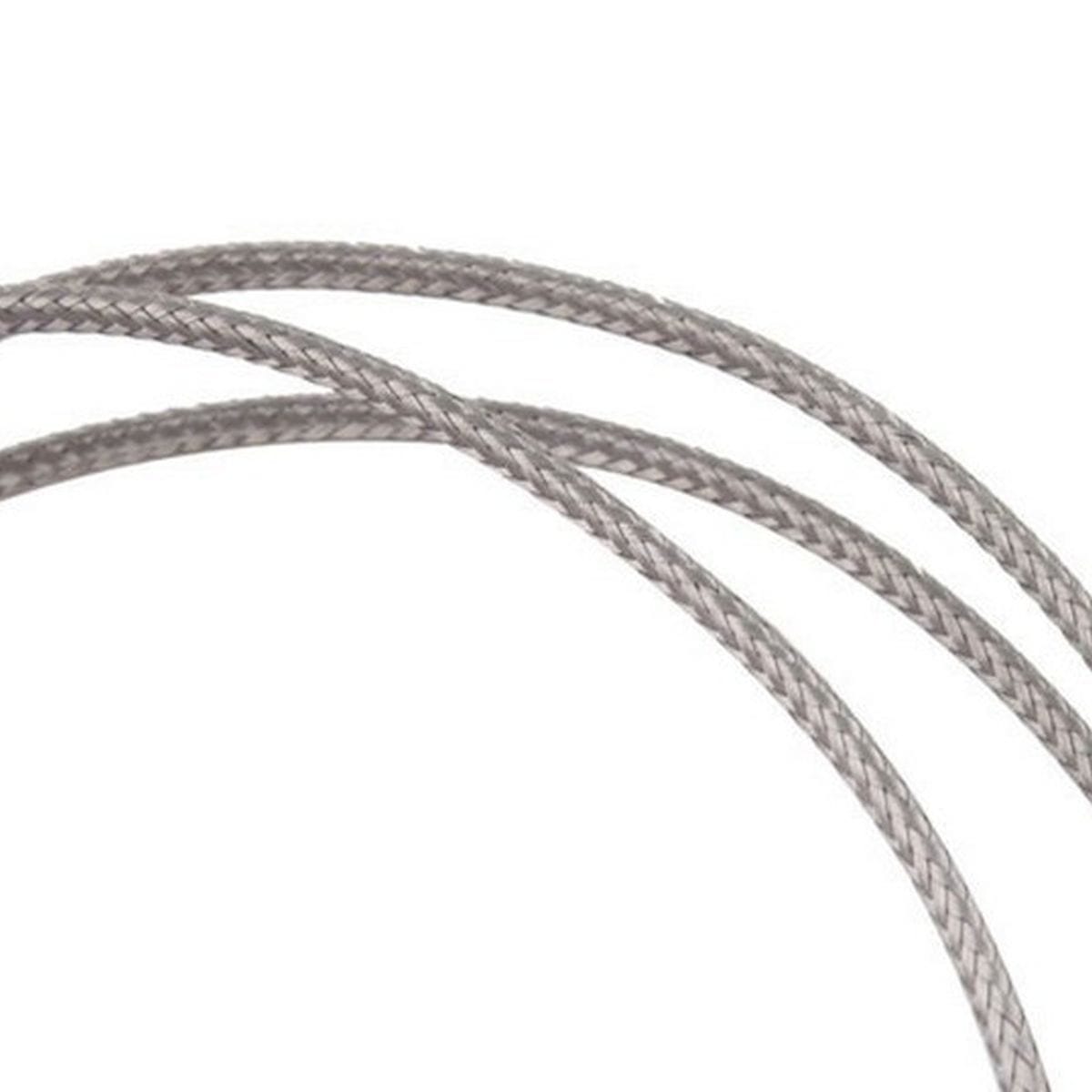

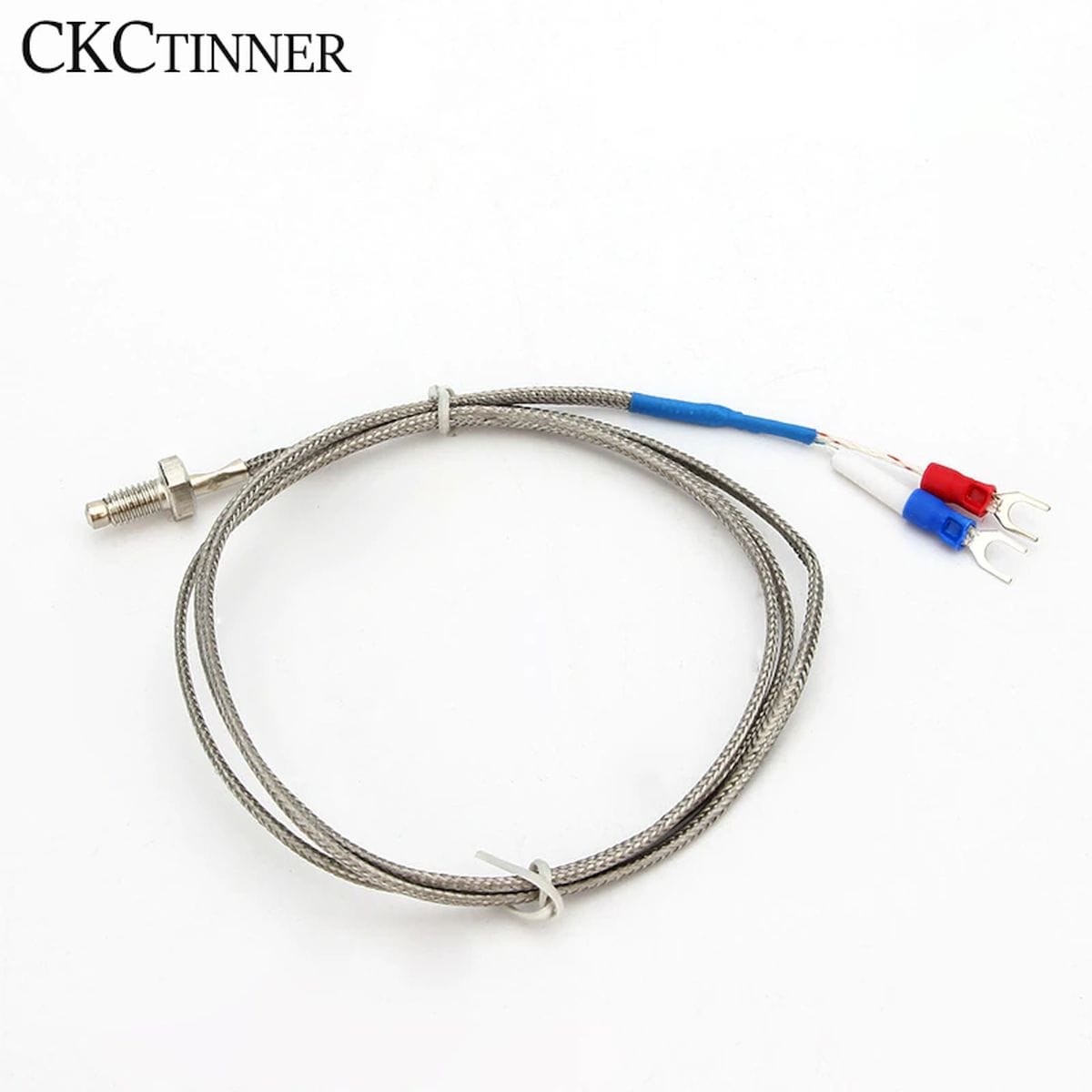

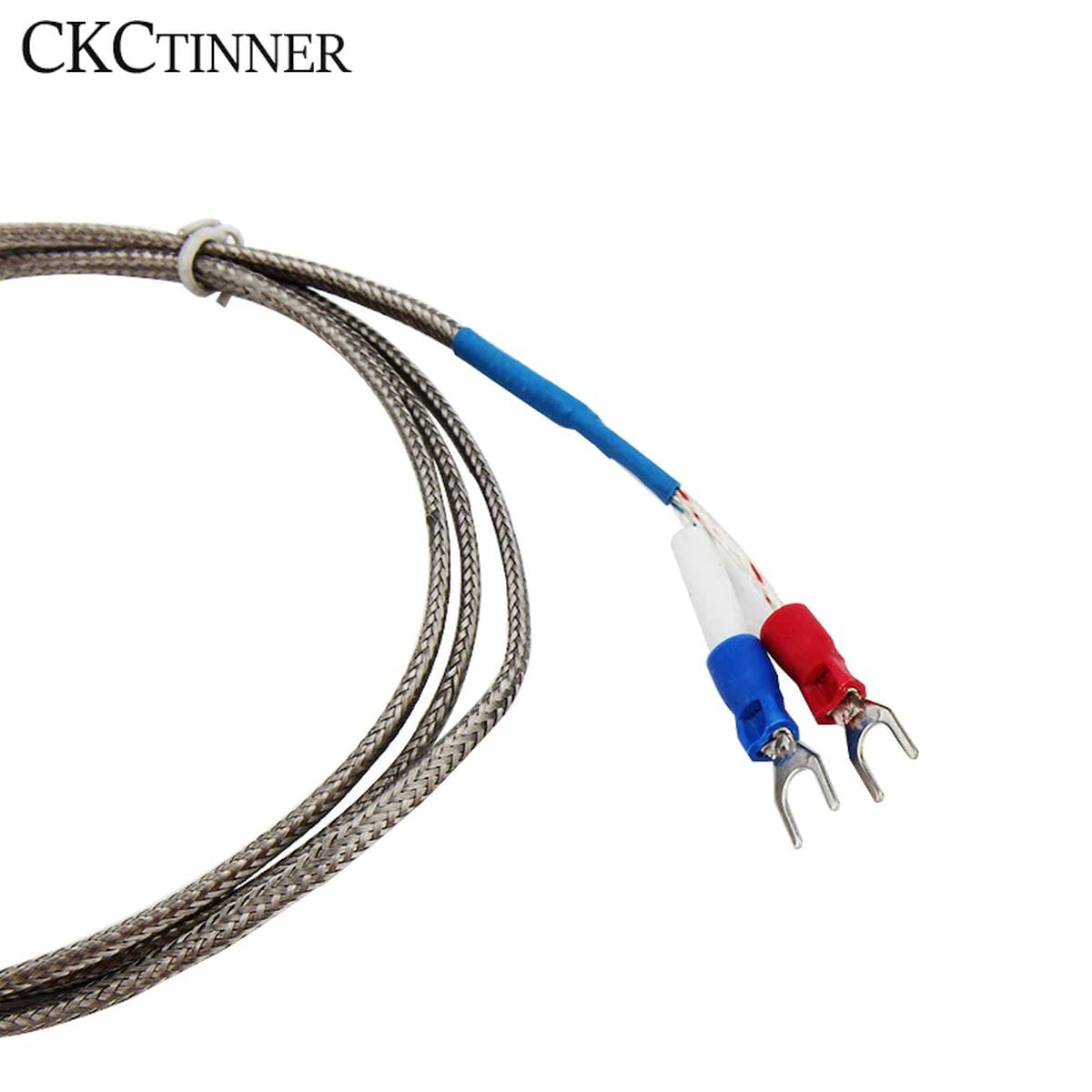

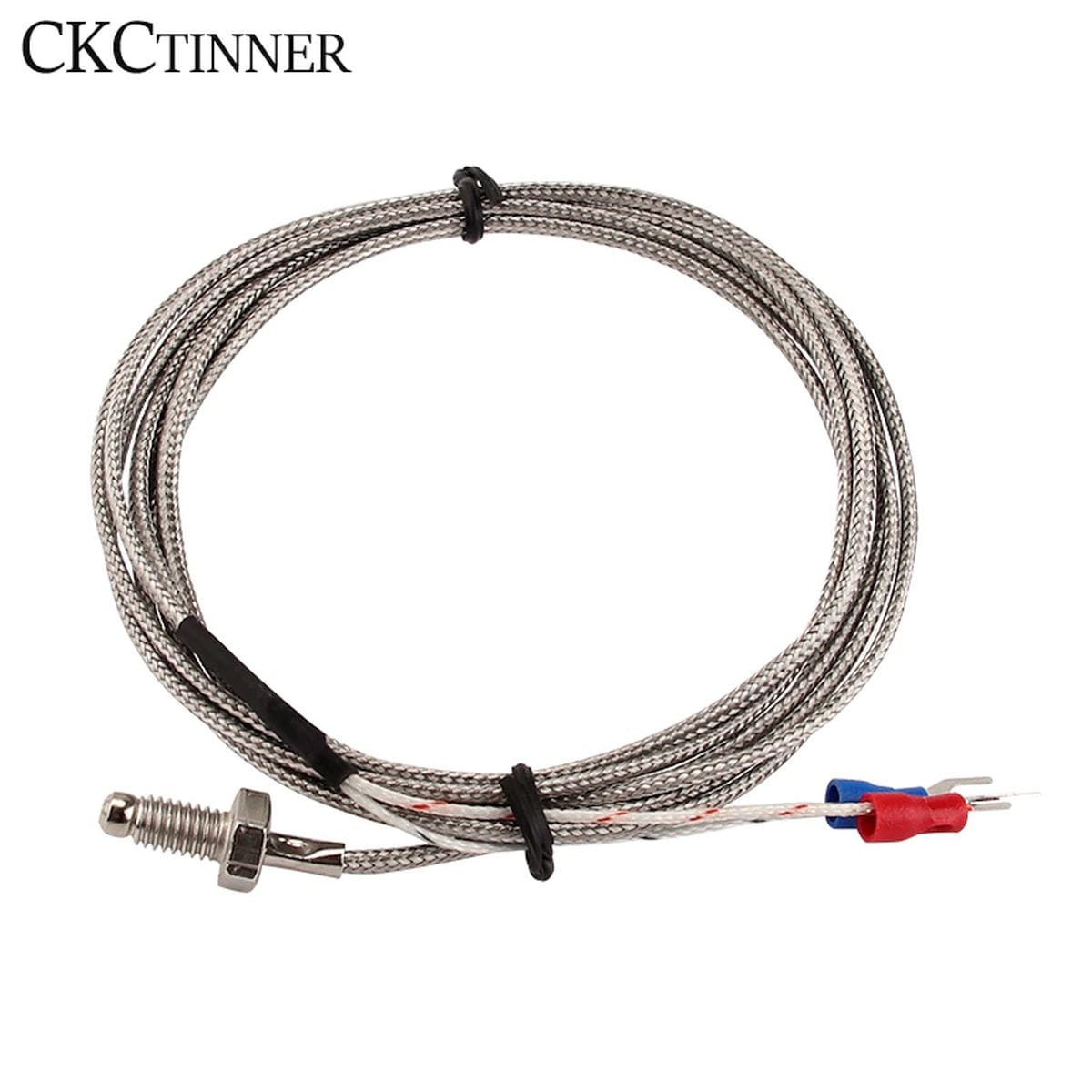

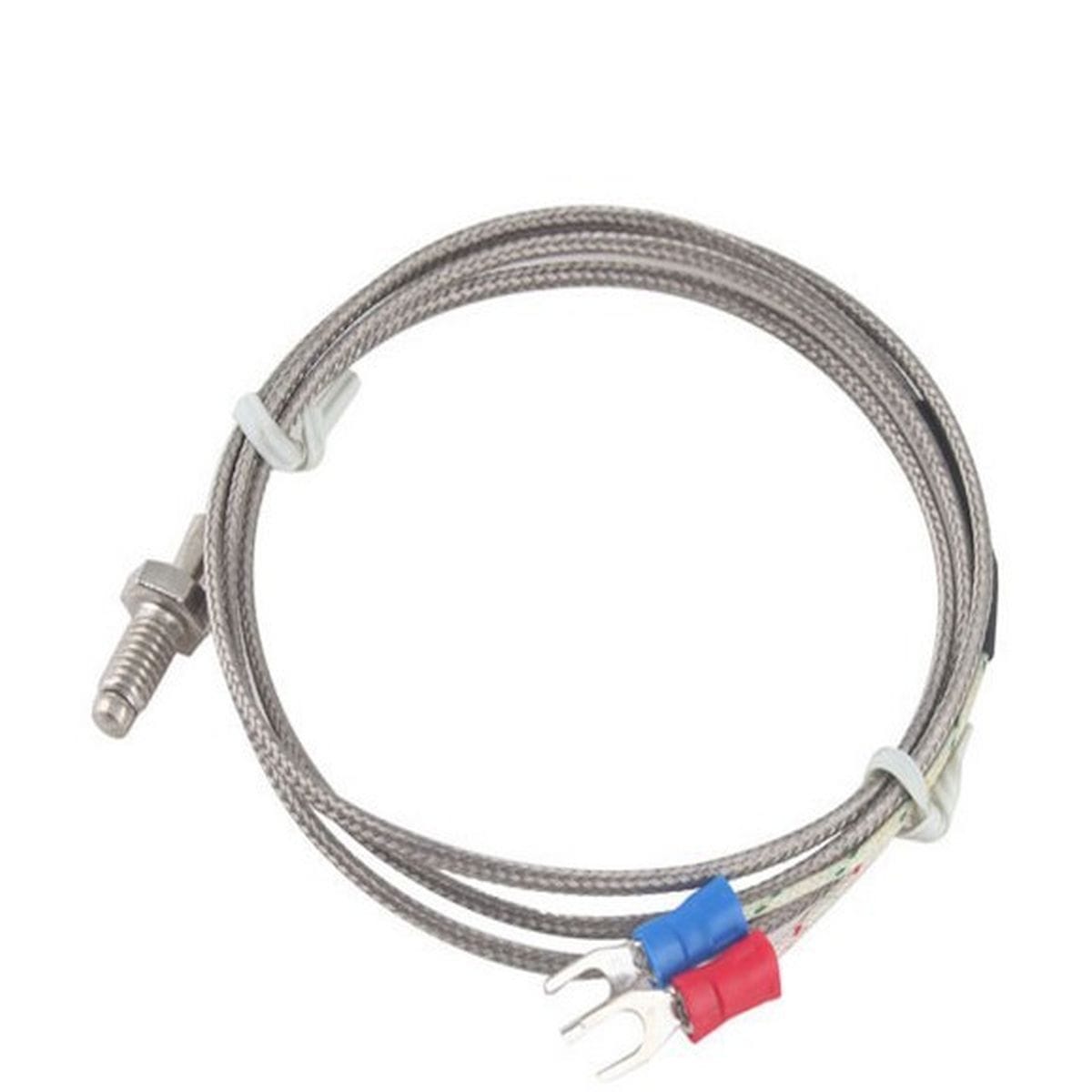

A K-típusú szerelt hőmérő (0…600°C; variálható kábelhossz) csavarozható mérőpontú, FTARR01-K típusú K hőelem, amely 0…600 °C közötti hőmérséklet mérésére szolgál hőelem-illesztő elektronikával.

Működés és beépítés

A K-típusú szerelt hőmérő (0…600°C; variálható kábelhossz) hőelemként működik: a mérőpont hőmérséklete kis feszültségváltozást hoz létre, amelyet hőelemhez való mérőáramkörrel kell feldolgozni. A mikrokontrolleres rendszerben ezért nem a hőelem vezetéke megy közvetlenül egy digitális bemenetre, hanem a hőelem-illesztő modul olvassa a jelet, majd a vezérlő már az illesztő áramkörrel kommunikál.

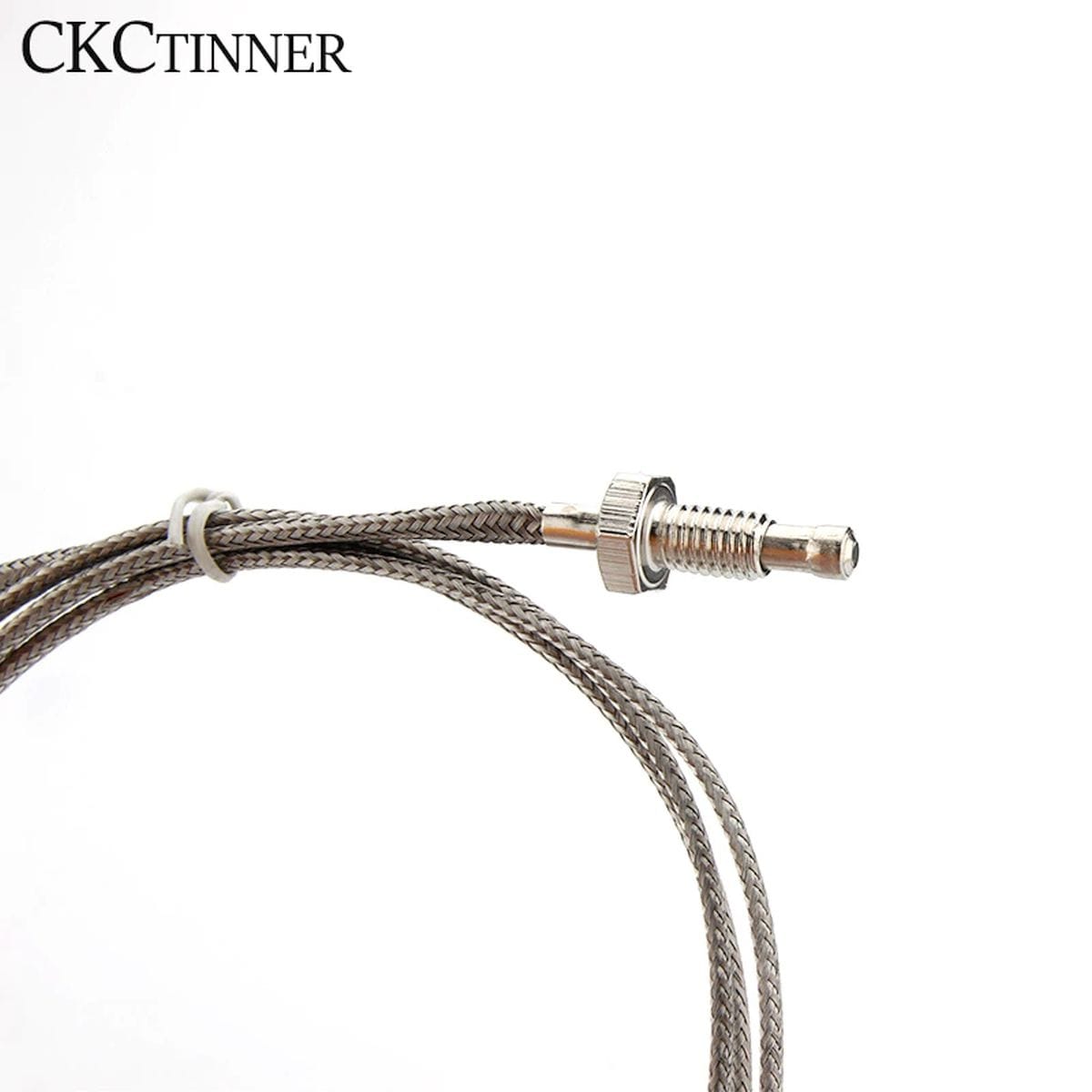

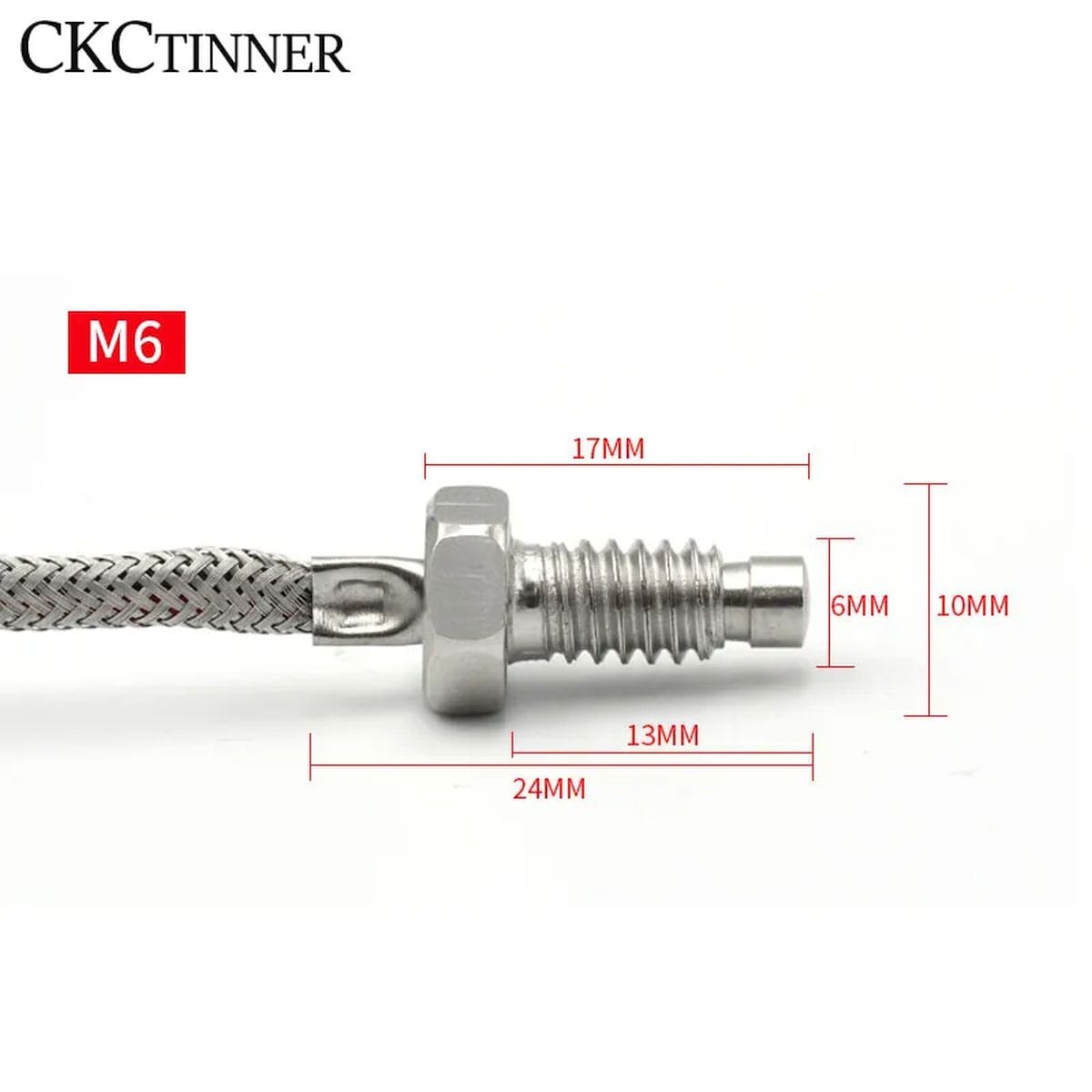

A csavarozható, 6 mm-es érzékelési kialakítás akkor előnyös, amikor a mérőpontot mechanikailag rögzíteni kell. Fémfelület, gépalkatrész, fűtőblokk vagy kísérleti szerelvény esetén a rögzítés sokszor többet számít, mint a szenzor névleges tartománya, mert laza érintkezésnél a mérés nem a valódi pontot követi.

A kábelhosszt a beépítés geometriája alapján kell kiválasztani. A 0,5 m-es változat rövid, rendezett belső kábelezéshez illik. Az 1 m-es változat kényelmesebb prototípushoz és oktatási méréshez. A 3 m-es változatnál a mérőpont távolabb kerülhet az elektronikától, de a kábelt nem szabad fűtőtest, nagyáramú vezeték vagy erős kapcsolóüzemű zavarforrás mellett végigvezetni.

Felhasználási példák

• A K-típusú szerelt hőmérő (0…600°C; 0,5m) kis méretű vezérlődobozban vagy oktatási próbapadon használható, ahol a hőelem-illesztő modul a mérőponthoz közel van.
• A K-típusú szerelt hőmérő (0…600°C; 1m) Arduino vagy ESP32 alapú kísérleti hőmérő rendszerben használható, ahol a mérőpont már nem közvetlenül a panel mellett található.
• A K-típusú szerelt hőmérő (0…600°C; 3m) távolabbi fűtött alkatrész mérésénél jöhet jól, amikor a vezérlőelektronikát hűvösebb, hozzáférhetőbb helyre kell tenni.
• A K-típusú szerelt hőmérő (0…600°C; variálható kábelhossz) fém felületre csavarozva alkalmas összehasonlító hőmérsékletmérésre műhelytesztekben.
• A K-típusú szerelt hőmérő (0…600°C; variálható kábelhossz) oktatási környezetben jól szemlélteti, miben más egy hőelem és egy digitális hőmérsékletszenzor.
• A K-típusú szerelt hőmérő (0…600°C; 1m) fűtőblokk, hőprés, laboros próbaszerelvény vagy tesztpad hőkövetésére használható.
• A K-típusú szerelt hőmérő (0…600°C; 3m) olyan elrendezésnél praktikus, ahol a kezelőfelület és a mérési pont fizikailag távolabb van egymástól.

Kompatibilitás és beüzemelés

Döntés előtt ellenőrizendő adatok

• Válaszd a 0,5 m-es K-típusú szerelt hőmérő (0…600C; 0,5m) változatot, ha a mérőpont és az illesztő elektronika egy kis szerelvényen belül marad.
• Válaszd az 1 m-es K-típusú szerelt hőmérő (0…600C; 1m) változatot, ha általános műhely-, oktatási vagy prototípus-feladathoz kell kényelmes vezetékhossz.
• Válaszd a 3 m-es K-típusú szerelt hőmérő (0…600C; 3m) változatot, ha a mérőpont távolabb van a vezérlőelektronikától.
• A hőelemhez szükséges illesztőelektronika típusa legyen K hőelemhez való.
• A mérési tartomány felső határa 600 °C.
• A rögzítési pont 6 mm-es csavarozható kialakítást fogadjon.

Használati korlát és mikor ne ezt válaszd

• Ne a K-típusú szerelt hőmérő (0…600C; variálható kábelhossz) legyen az első választás, ha szobahőmérsékletet, páratartalmat vagy kényelmi klímamérést kell egyszerűen olvasni.
• Ne ezt válaszd, ha közvetlenül digitális hőmérsékletadatot adó szenzort keresel.
• Ne ezt válaszd, ha nincs hely vagy lehetőség K típusú hőelem-illesztő modul beépítésére.
• Ne ezt válaszd, ha a mérési pont 600 °C fölé kerül.
• Ne a 3 m-es változatot válaszd csak kényelmi tartaléknak, ha a mérőpont 30-40 cm-re van az elektronikától, mert a felesleges kábel rendezése külön hibaforrás lehet.

Műhelytitok

A hőelemes mérésnél a kezdő hiba nem mindig a programban van. Sokszor a mérőpont rögzítése, a kábelvezetés vagy az illesztőmodul kiválasztása okozza az ingadozó értéket. A K-típusú szerelt hőmérő (0…600C; variálható kábelhossz) akkor ad jól használható mérési alapot, ha a hőelem mechanikusan stabilan érintkezik a mérendő ponttal, és a vezetéket nem zavarforrások mellett vezeted el.

Műszaki jellemzők

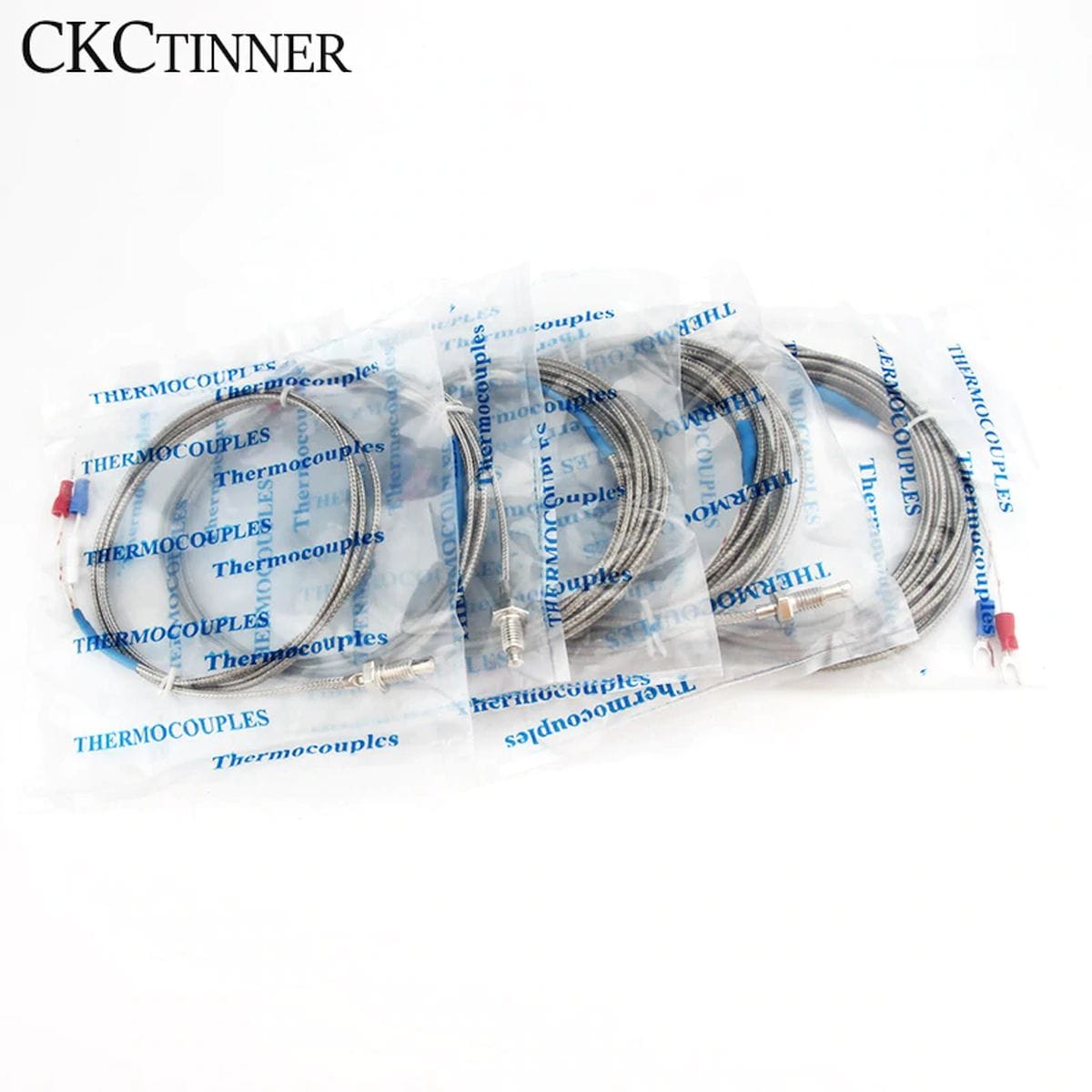

Csomag

• 1× K-típusú szerelt hőmérő (0…600C; választott kábelhossz) (Típus: FTARR01-K; WENT-M6, stb)
